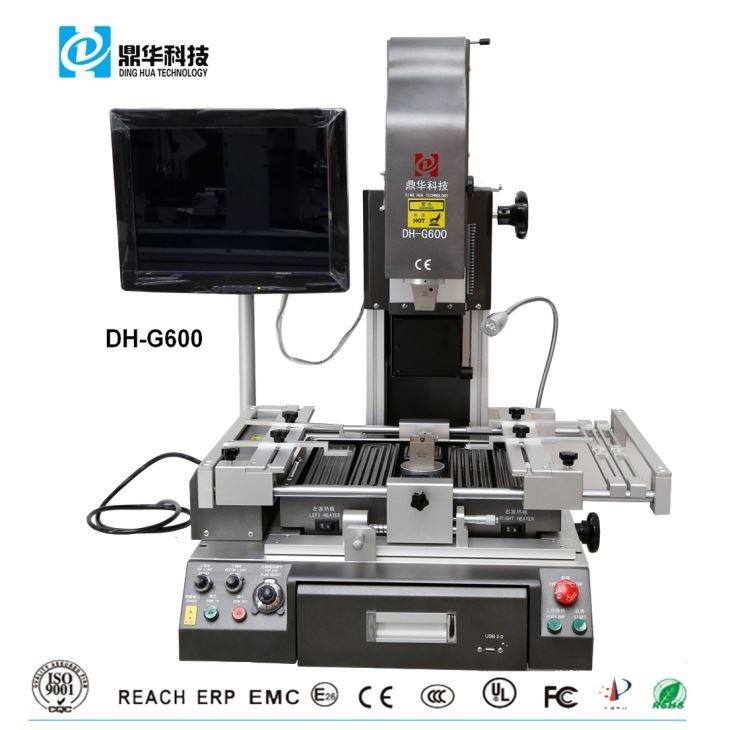

BGA, QFN, CSP, LGA, SMD를위한 DH-G600 광학 정렬 BGA 재 작업 스테이션

인간형 디자인 :

l Industrial PC + Intelligent 온도 모듈, 안정적이고 안정적인 임베디드.

l 영어 및 중국어 + USB 인터페이스의 Windows OS 인터페이스, 쉬운 작동.

l 5 가지 크기의 노즐 : 상단 : 31 * 31mm, 38 * 38mm, 41 * 41mm. 하단 : 34 * 34mm 55 * 55mm.

l 어떤 크기든지 관례 일 수있다, 티타늄 합금 물자, 결코 결코 녹슬 거림.

l 세 가열 영역을 채택, 상단 히터와 하단 히터는 뜨거운 공기, 하단은 적외선 예열 영역입니다.

l 고출력 크로스 플로우 팬, 빠른 냉각, 변형 방지.

정확한 온도 조절 :

l 3 개의 독립적 인 온도 가열 + PID 자체 설정 + PLC 제어로 ± 2 ° C의 온도 정확도 보장.

그것은 8 세그먼트 가열, 그리고 그룹 온도 프로파일의 방대한 저장을 설정할 수 있습니다.

l BGA 가열 곡선을 편리하게 설정하고 색인 검색.

l 자동 온도 곡선 분석.

편리한 시각적 정렬 :

l 광학 정렬 시스템 + CCD 컬러 렌즈 시스템.

l 2 색 분리, 배율, 미세 조정.

l 자동 초점, 자동 보정, 자동 색상 차별화.

l 밝기 조절 시스템.

l 일본 Panasonic 카메라는 앞뒤로 이동할 수 있습니다.

l 진공 흡착 장치 내장, 디졸브 후 편리하게 bga 칩을 집어 올립니다.

정밀 부품 :

l bge 칩의 정밀 조정 손잡이. bga 칩의 각도를 조정합니다.

l X, Y, Z 마이크로 미터 미세 조정, 배치 정확도는 ± 0.01 MM입니다.

l V- 그루브 클램프 + 범용 고정 장치 모든 종류의 PCB에 적합합니다.

l 자석을 가진 뜨거운 공기 분사구, 어떤 각에서 자전하고, 쉬운 교환하고 운영하십시오.

l 가열 시스템 및 배치 헤드 2 in 1 디자인, 정밀 위치.

l 상부 공기 속도 조절 기능, 난방시 작은 bga가 움직이는 것을 방지합니다.

완벽한 보안 설계 :

l 팬 고장 보호 기능, 열전대 장애 보호 기능.

l 과열 보호, 비상 정지 기능.

l 암호를 시작하고 보호를 수정하십시오.

사양:
