모바일용 BGA 재작업 스테이션

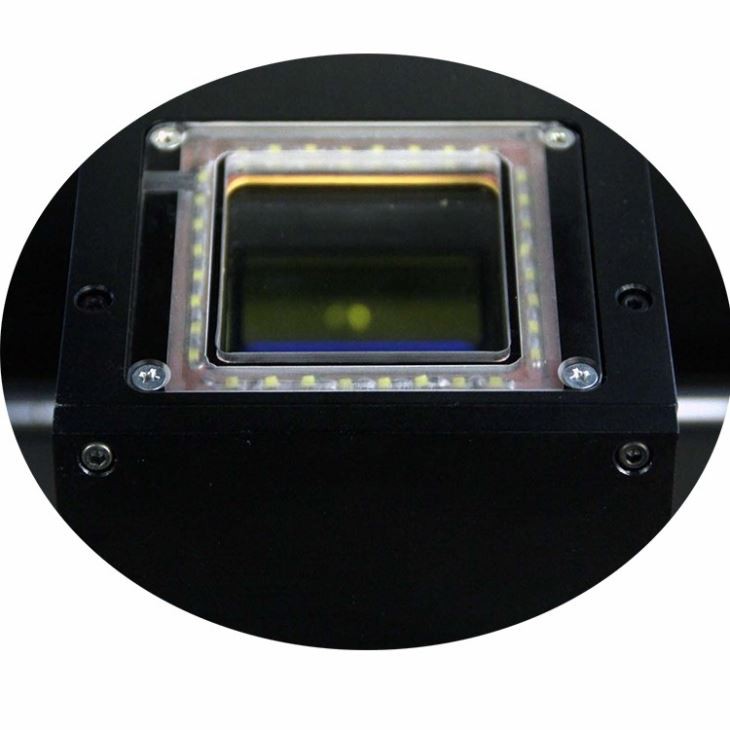

1. 포지셔닝을 위한 HD CCD 광학 정렬 시스템
2. 비상 보호 기능을 갖춘 뛰어난 안전 기능
3. 상단 가열 헤드 및 장착 헤드 2 in 1 디자인
4. 모든 칩의 요구 사항을 충족하도록 조정 가능한 최고 공기 흐름
설명

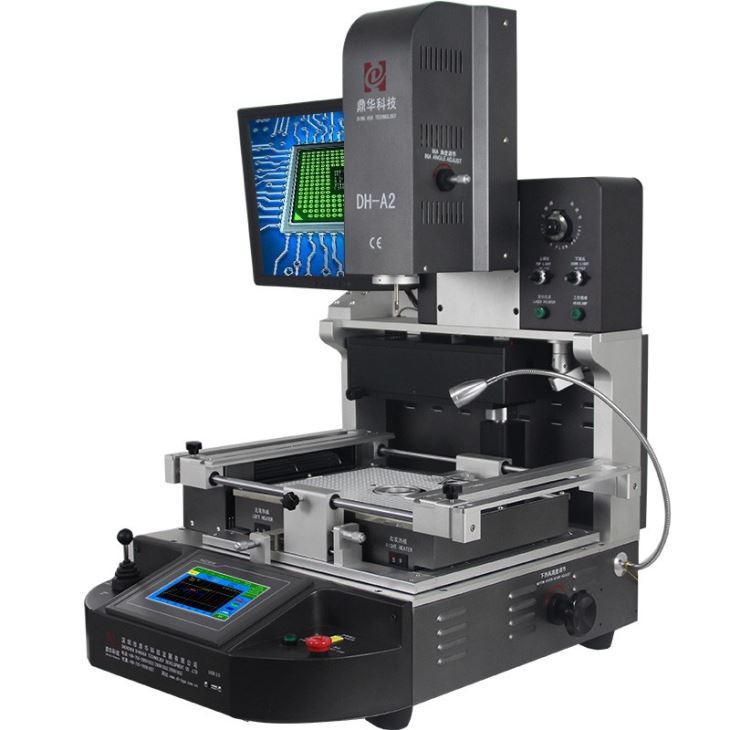

모바일용 DH-A2 BGA 재작업 스테이션
휴대폰 수리용 BGA 재작업 스테이션은 휴대폰의 PCB 수리를 위해 설계되었습니다. 이 스테이션은 PCB 보드의 집적 회로, CPU, 그래픽 프로세서 및 기타 전자 부품과 같은 구성 요소를 교체하는 데 사용됩니다. 결함이 있는 구성 요소를 제거하거나 교체하는 데에도 사용할 수 있습니다. 기능에는 조정 가능한 온도 및 기압, 자동 납땜 공급 장치 및 고정밀 배치 프레임이 포함됩니다.
모바일용 DH-A2 BGA 재작업 스테이션의 매개변수
| 명세서 | ||
| 1 | 총 전력 | 5400W |
| 2 | 독립히터 3개 | 상단 열기 1200w, 하단 열기 1200w, 하단 적외선 예열 2700w |
| 3 | 전압 | 110~240V +/-10% 50/60Hz |
| 4 | 전기부품 | 7'' 터치 스크린 + 고정밀 지능형 온도 제어 모듈 + 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 + 레이저 포지셔닝 |
| 5 | 온도 조절 | K-센서 폐쇄 루프 + PID 자동 온도 보상 + 온도 모듈, 온도 정확도 ±2도 이내. |
| 6 | PCB 포지셔닝 | V 홈 + 범용 고정 장치 + 이동식 PCB 선반 |
| 7 | 적용 가능한 PCB 크기 | 최대 370x410mm 최소 22x22mm |
| 8 | 적용 가능한 BGA 크기 | 1*1mm~80x80mm |
| 9 | 치수 | 600x700x850mm(길이*너비*높이) |
| 10 | 순중량 | 70kg |

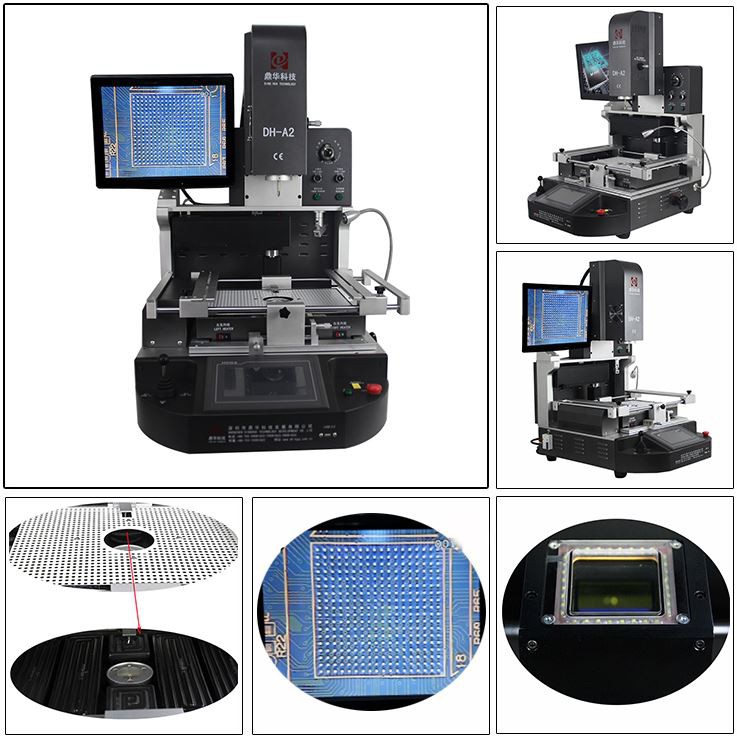

BGA 재작업 스테이션에 대한 다양한 관점
BGA 재작업 스테이션 일러스트레이션의 세부 사항
고급 기능
① 상단 열기 흐름은 모든 칩의 수요를 충족시키기 위해 조정 가능합니다.
② 자동으로 납땜 제거, 장착 및 납땜이 수행됩니다.
③ 레이저 포지셔닝이 내장되어 PCBa의 빠른 포지셔닝을 돕습니다.
④ 3개의 독립히터를 갖춘 적외선 가열 시스템.
⑤ 압력 테스트 장치가 내장된 마운팅 헤드로 PCB가 부서지는 것을 방지합니다.
⑥ 마운팅 헤드에 진공이 내장되어 납땜 제거가 완료된 후 BGA 칩을 자동으로 픽업합니다.
1. 기계:1 세트
2. 모두 수입과 수출에 적합한 안정적이고 강한 나무 케이스에 포장되어 있습니다.
3. 최고 분사구: 3 PC (31*31mm,38*38mm,41*41mm)
하단 노즐: 2pcs(34*34mm,55*55mm)
4. 빔: 2개
5. 자두 손잡이 : 6 개
6. 보편적인 정착물: 6 PC
7. 지원 나사: 5 PC
8. 브러쉬 펜: 1 개
9. 진공 컵: 3 PC
10. 진공 바늘: 1개
11. 핀셋: 1개
12. 온도 센서 와이어: 1 개
13. 전문 지침서: 1개
14. 교육용 CD: 1개
모바일 장치용 BGA 재작업 스테이션의 온도를 설정하는 방법에 대한 몇 가지 일반적인 질문:
1, 과잉 플럭스 및 오염:BGA 표면에 플럭스가 너무 많고 철망, 솔더볼, 볼 배치 테이블이 깨끗하지 않거나 건조하지 않습니다.
2, 보관 조건:솔더 페이스트와 솔더 볼은 10도 냉장고에 보관되지 않습니다. PCB와 BGA에 습기가 있을 수 있으며 구워지지 않았을 수 있습니다.
3,PCB 지원 카드:BGA를 납땜할 때 PCB 지원 카드가 너무 빡빡하면 열팽창을 위한 공간이 없어 보드가 변형되고 손상될 수 있습니다.
4, 납 함유 솔더와 무연 솔더의 차이점:유연 솔더는 183도에서 녹고, 무연 솔더는 217도에서 녹습니다. 유연 솔더는 유동성이 더 좋은 반면, 무연 솔더는 유동성이 적지만 환경 친화적입니다.
5, 적외선 가열판 청소:하단의 어두운 적외선 가열판은 액체 물질로 청소하면 안됩니다. 청소할 때는 마른 천과 핀셋을 사용하세요.

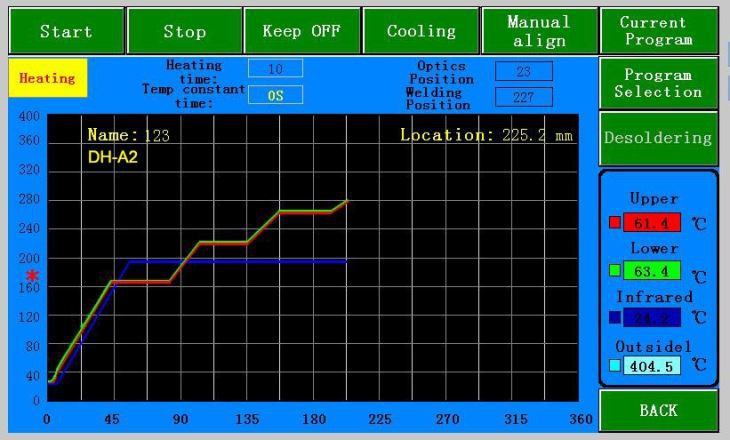

6, 온도 곡선 조정:2단계(가열단계)가 끝난 후 측정온도가 150도에 도달하지 못하는 경우 2단계 온도곡선의 목표온도를 높이거나 항온시간을 연장할 수 있다. 일반적으로 온도 측정은 두 번째 곡선 실행을 완료한 후 150도에 도달해야 합니다.
7, 최대 온도 허용 오차:BGA 표면이 견딜 수 있는 최대 온도는 납 함유 솔더의 경우 250도 미만(표준은 260도)이고 무연 솔더의 경우 260도 미만(표준은 280도)입니다. 정확한 정보는 고객의 BGA 사양을 참조하세요.
8, 리플로우 시간 조정:리플로우 시간이 너무 짧다면 리플로우 구간의 항온 시간을 적당히 늘리고 필요에 따라 시간을 늘린다.
BGA 재작업 스테이션의 온도 곡선 설정은 복잡할 수 있지만 한 번만 테스트하면 됩니다. 온도 곡선을 저장한 후에는 여러 번 재사용할 수 있습니다. BGA 재작업 스테이션이 올바르게 구성되어 높은 재작업 수율을 보장하려면 설정 프로세스 중 인내심과 세심한 주의가 필수적입니다.
