BGA 납땜기
DH{0}}에서 업그레이드된 상부 열풍 조절 기능, 그러나 IR 과열 영역 보호를 위한 강철 메쉬, ASIC 해시 보드, Macbook, 컴퓨터 및 게임과 같은 다양한 칩/마더보드에 대해 더 안전하고 더 높은 효율성 콘솔 등 수리 중.
설명

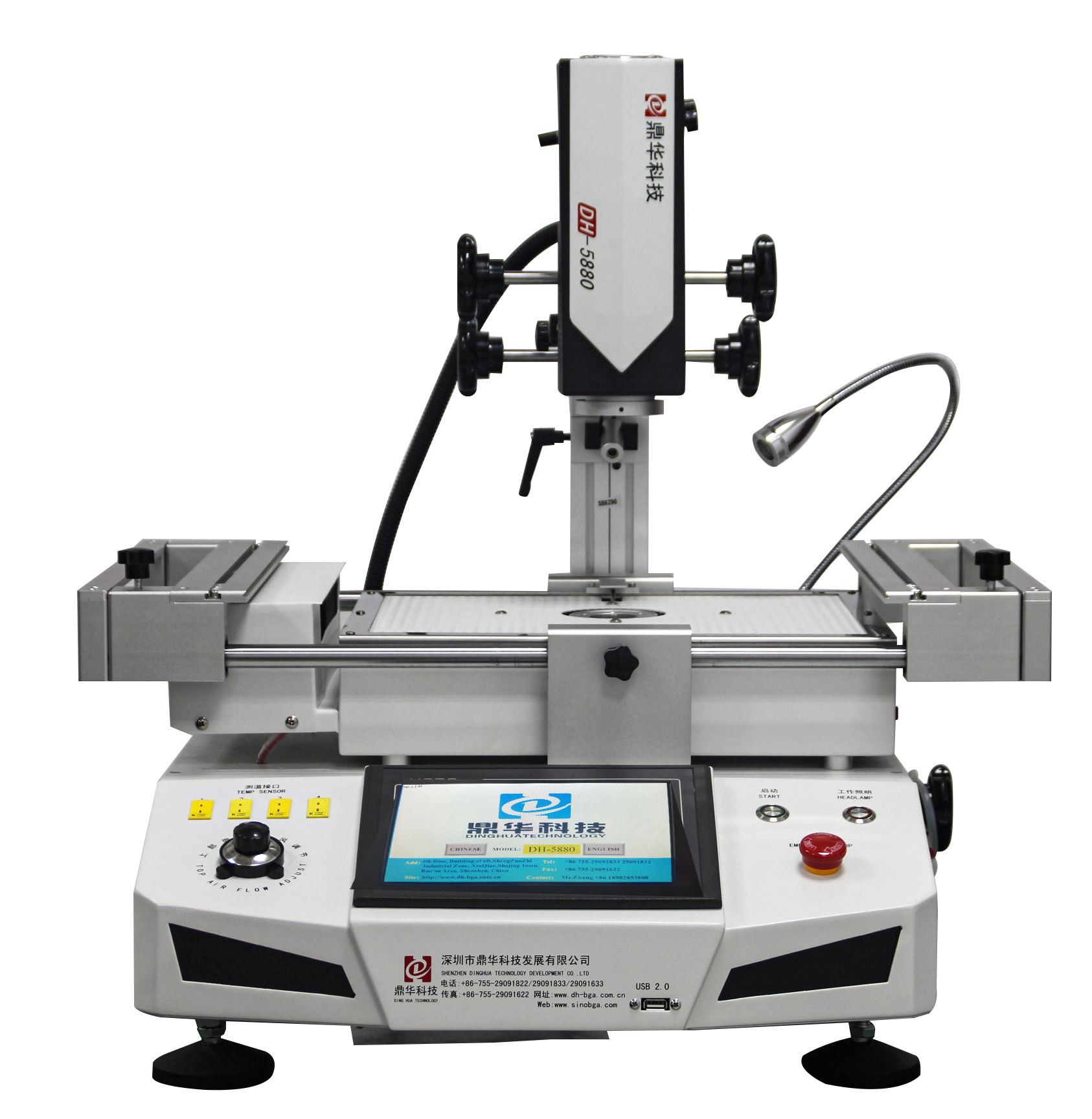

DH{0}} 온도 보상을 위한 PID가 있는 BGA 납땜 기계
IR 예열 영역 보호를 위해 철망이 있는 새로 설계된 BGA 재작업 기계는 다음과 같은 거의 칩을 수리할 수 있습니다.
컴퓨터, 맥북, 노트북, 데스크탑, hasb 보드, 게임 콘솔 및 기타 마더보드의 BGA, QFN, LGA, DMA, POP 등.
Ⅰ. BGA 납땜 기계의 매개변수해시보드 수리용
| 전원 공급 장치 | 110~240V 플러스 /{2}} 퍼센트 50/60Hz |
| 정격 전력 | 5400W BGA 납땜기 |
| 상부 열풍 히터 | 1200W BGA 납땜기 |
| 하부 온풍 히터 | 1200W BGA 납땜기 |
| 낮은 IR 예열 영역 | 3000W (더 큰 PCBa 크기에 적합한 과도한 IR 예열 영역 포함) |
| PCB 포지셔닝 | V 홈, universa 고정 장치가 있는 이동 가능한 X/Y 축 |
| 칩 포지셔닝 | 중심을 가리키는 레이저앤트마이너 해시보드 수리 |
| 터치스크린 | 7인치, 실시간 온도 곡선 생성 |
온도 프로파일 저장 | 최대 50,000.00 그룹해시 보드 수리 서비스 |
온도 조절 | PID, K형, 폐쇄 루프 |
온도 정확도 | ±2도 |
PCB 크기 | 최대 500×400 mm 최소 20×20mm |
| 칩 크기 | 2*2~90*90mm앤트마이너 l3 해시보드 수리 |
| 최소 칩 간격 | 0.15mm해시보드 수리 |
| 열전대 | 4개(옵션|)아식 해시보드 수리 |
| 치수BGA 납땜 기계의 | L500*W600*H700mm |
| 순중량BGA 재작업 기계의 | 41kg |
Ⅱ. BGA 재작업 기계의 구조 antminer s9 해시 보드 교체에 사용
BGA 기계의 기능 명령s9 해시 보드 수리
머리 위: 내부의 상부 열풍 히터는 상,하,후,전,좌,우로 움직일 수 있어 재작업이 더욱 편리합니다.antminer s9 해시 보드 수리용
베어링 서클: 높이 조절 가능
상단 노즐:360도 회전이 가능한 자성을 지닌 다양한 노즐antminer l3 plus 해시 보드 수리용
LED 조명:다양한 위치를 위해 구부릴 수 있는 유연한 조명 줄기가 있는 10W 작업등해시보드 수리에
횡류 팬:finshing 작업 후 또는 비상 버튼을 누를 때 PCB 및 칩 냉각f또는 BGA 기계
하부 노즐:360도 회전이 가능한 자성을 가진 다양한 노즐도~을 위한모바일 IC 리볼링 머신
T허모커플 포트: 기술자가 마더보드 또는 칩의 실제 온도를 더 많이 관찰할 수 있도록 도와주는 4pcs 외부 온도 테스트게임 콘솔, 맥북, 컴퓨터 및 ASIC 해시 보드
전원 스위치:누전 또는 단락시 더 안전한 솔루션을 제공하는 전체 기계 전기 공급은 즉시 차단됩니다.자동 bga 재작업 스테이션용
손잡이:다른 칩에 사용되는 10 등급으로 상부 열풍 조정자동차, 컴퓨터 및 휴대 전화 등.
터치 스크린:7인치, 온도, 시간 및 기타 매개변수 사전 설정을 위한 민감한 인터페이스
스위치 끄기/켜기:아래로 누르다CPU 리볼링 머신의
레이저 포인트:칩의 중심을 가리키는
비상:위급한 상황이 발생하면 즉시 버튼을 누르십시오.자동 리볼링 기계용
Ⅲ.일러스트레이션 소개자동 bga reballing 기계의
레이저 포인트휴대폰 IC 리볼링 머신용
열전대(4개 포트)노트북 bga 머신용
강력한 횡류 팬IC 리볼링 기계 가격의
비상 정지bga 배치 기계의
칩 흡입용 진공 펜레이저 bga reballing 기계의
10W LED 작동 LEDbga 리플 로우 머신의

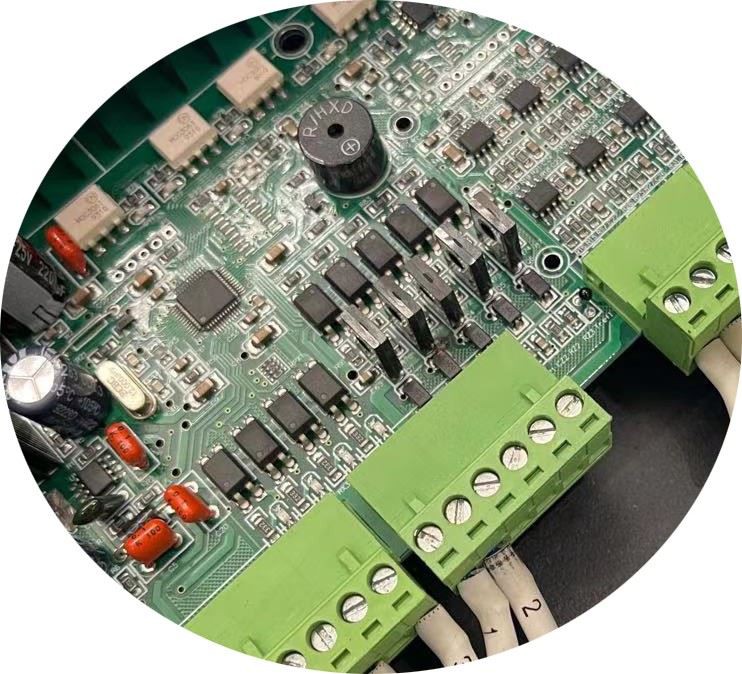

신중하고 고르게 실행되는 마더보드 노트북용 BGA 머신
Ⅳ. 작업 비디오bga 납땜 기계의
재 작업 기계, ic reballing 기계
Ⅴ. 배송 및 포장재작업 스테이션 기계의
Fedex, TNT, DHL, SF와 같이 선택할 수 있는 여러 가지 방법이 있습니다. 해상 운송, 항공 운송 및 육상 운송(철도).
그리고 철도는 아시아와 유럽의 해당 국가에서 사용할 수 있습니다.리볼링 기계 가격
모든 국가 또는 지역에 다시 훈증 처리할 필요가 없는 나무 상자 또는 판지, 고정되거나 거품이 채워진 나무 막대가 있습니다.
상자가 위와 같은 방법으로 배송될 수 있는지 확인합니다.자동 리볼링 기계
Ⅵ. 애프터 서비스볼 IC 납땜 기계의
히터 또는 IR 세라믹은 일반적으로 1~3년, BGA 전체 재작업 기계는 1년 및 수명 동안 무료 서비스입니다.
보증기간 이후에도 계속해서 소정의 비용으로 부품을 공급해 드리겠습니다.
서비스 방법은 위챗(Wechat), 왓츠앱(WhatsApp), 페이스북(Facebook), 틱톡(Tiktok) 등 온라인이다. 물론 필요한 경우 할당할 수 있습니다.
가이드를 위해 현장에 엔지니어.마더보드용 bga 머신
Ⅶ.칩 및 인쇄 회로 기판에 대한 관련 지식
새로운 기술로 인해 패키지 및 인쇄 회로 기판 어셈블리의 치수가 더 작고, 더 가볍고, 더 얇아졌습니다. 전자 산업은 부품의 소형화를 향해 먼 길을 왔습니다. 에어리어 어레이 패키지는 놀라운 속도로 소형화가 이루어진 영역입니다. BGA(Ball-Grid-Array) 패키지는 더 작은 CSP(Chip-Scale Package)와 WLCSP(Wafer-Level CSP)로 변형되었습니다.자동 bga reballing 기계는 그들을 고칠 수 있습니다
인쇄 회로 기판의 면적을 더욱 최소화하고 신호 무결성을 높이기 위해 CSP 스택이 개발되었으며 현재 Huawei 내 제품에 사용되고 있습니다. 이 기술은 종종 POP(Package-On-Package)라고 합니다.칩 리볼링 머신
추가 소형화에 대한 요구 사항으로 인해 COB(Chip-On-Board) 및 FC(Flip Chip)와 같은 베어 다이가 기존 SMT(표면 실장 기술) 어셈블리와 결합하여 수요가 높아졌습니다. 패키지 오버 몰드 재료를 제거하여 구성 요소의 표면적을 더욱 줄일 수 있습니다.bga 배치 기계
소형화의 다른 영역은 01005 및 00800과 같은 수동 칩 구성요소에 있습니다. 4. 01005는 0.016" x 0.008"(0.4mm x 0.2mm 측정항목) 치수의 구성요소이고 008004는 0.008" x 0.004"(0.25mm x 0.125mm 측정항목)의 구성요소입니다. 국경을 초월한 일부 회사는 2008년 즈음에 01005 구성 요소에 대한 조사 및 개발을 시작했으며 개발을 통해 대량 생산에서 01005 구성 요소로 제품을 제조하는 주요 고객을 지원할 수 있었습니다. 소형화 추세에 발맞추어 가까운 장래에 고객의 요구에 부응할 차세대 008004 부품 개발이 현재 진행 중입니다.BGA IC 리볼링 머신
패키지 소형화 기능 외에도 많은 회사에서 최종 제품의 전체 두께를 줄이기 위해 홈이 있는 공동이 있는 복잡하고 고밀도의 회로 기판을 위한 공정을 개발했습니다. 공동은 CSP, POP 및 COB의 유효 높이를 줄일 수 있습니다.
전반적으로 중요한 업체들은 패키지 크기가 크게 줄어들면서 소형화 문제를 해결하기 위해 고급 기술을 개발하는 데 매우 적극적이었습니다. 현재 huawei는 01005 칩, CSP, POP 및 COB를 사용하여 제품을 제조하는 여러 시설을 보유하고 있습니다.
