BGA 납땜

기판 또는 중간층은 BGA 패키지의 매우 중요한 부분입니다. 상호 연결 배선에 사용되는 것 외에도 인덕터/저항기/커패시터의 임피던스 제어 및 통합에도 사용할 수 있습니다. 따라서 기판 소재는 높은 유리전이온도 rS(약 175~230도), 높은 치수 안정성 및 낮은 흡습성, 우수한 전기적 성능 및 높은 신뢰성이 요구됩니다. 또한 금속 필름, 절연층 및 기판 매질 사이에 높은 접착력이 필요합니다.

FC-CBGA 패키징 공정 흐름

① 세라믹 기판

FC-CBGA의 기판은 다층 세라믹 기판이며 생산이 매우 어렵습니다. 기판의 배선 밀도가 높기 때문에 간격이 좁고 관통 구멍이 많으며 기판의 동일 평면성 요구 사항이 높습니다. 주요 공정은 다음과 같습니다. 먼저 고온에서 다층 세라믹 시트를 다층 세라믹 금속 화 기판으로 동시 소성 한 다음 기판에 다층 금속 배선을 만든 다음 전기 도금 등을 수행합니다. CBGA 조립에서 기판, 칩 및 PCB 보드 간의 CTE 불일치는 CBGA 제품의 고장을 일으키는 주요 요인입니다. 이러한 상황을 개선하기 위해 CCGA 구조 외에 다른 세라믹 기판인 HITCE 세라믹 기판도 사용할 수 있습니다.

② 포장공정

Wafer bump preparation->wafer cutting->chip flip-chip and reflow soldering->underfill thermal grease, sealing solder distribution->capping->assembly solder balls->reflow soldering->marking->separation -> Final Inspection -> Testing ->포장

와이어 본딩된 TBGA의 패키징 공정 흐름

① TBGA 캐리어 테이프

TBGA의 캐리어 테이프는 일반적으로 폴리이미드 소재로 만들어집니다.

생산 과정에서 먼저 캐리어 테이프의 양면에 구리 클래딩을 수행한 다음 니켈 및 금 도금을 수행한 다음 스루홀 및 스루홀 금속화 및 그래픽을 생성합니다. 이 와이어 본딩 TBGA에서 패키지 방열판은 패키지의 보강재이고 패키지의 코어 캐비티 베이스이기 때문에 캐리어 테이프는 포장 전에 압력에 민감한 접착제로 방열판에 접착해야 합니다.

② 포장공정

웨이퍼 박화→웨이퍼 절단→다이 본딩→클리닝→와이어 본딩→플라즈마 클리닝→액체 실란트 포팅→솔더 볼 조립→리플로우 솔더링→표면 마킹→분리→최종 검사→테스트→패키징

테스트가 양호하지 않으면 칩을 디솔더링, 리볼링, 마운트 및 솔더링하고 전문적인 재작업이 필요합니다.

스테이션은 해당 프로세스에 중요합니다.

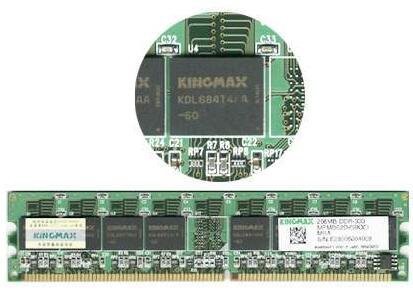

TinyBGA 패키지 메모리

BGA 패키징에 관해서는 Kingmax의 특허 받은 TinyBGA 기술을 언급해야 합니다. TinyBGA는 영어로 Tiny Ball Grid Array(소형 볼 그리드 어레이 패키지)라고 불리며 BGA 패키징 기술의 한 분야입니다. 1998년 8월 Kingmax에서 성공적으로 개발했습니다. 칩 면적과 패키지 면적의 비율이 1:1.14 이상이므로 메모리 용량이 동일할 때 메모리 용량을 2~3배 늘릴 수 있습니다. 부피가 작은 TSOP 패키지 제품과 비교하여 방열 성능 및 전기적 성능이 우수합니다. TinyBGA 패키징 기술을 사용하는 메모리 제품은 동일한 용량에서 TSOP 패키징 부피의 1/3에 불과합니다. TSOP 패키지 메모리의 핀은 칩 주변에서 그려지는 반면 TinyBGA의 핀은 칩 중앙에서 그려집니다. 이 방법은 신호의 전송 거리를 효과적으로 단축하고 신호 전송 라인의 길이는 기존 TSOP 기술의 1/4에 불과하므로 신호 감쇠도 감소합니다. 이는 칩의 간섭 방지 및 잡음 방지 성능을 크게 향상시킬 뿐만 아니라 전기적 성능도 향상시킵니다.

초소형 BGA 패키지

TinyBGA 패키지 메모리의 두께도 더 얇아지고(패키지 높이가 {0}}.8mm 미만임) 금속 기판에서 라디에이터까지의 효과적인 방열 경로는 0.36mm에 불과합니다. 따라서 TinyBGA 메모리는 열전도 효율이 더 높고 안정성이 뛰어난 장기 실행 시스템에 매우 적합합니다.

BGA 패키지와 TSOP 패키지의 차이점

BGA 기술로 패키징된 메모리는 동일한 볼륨을 유지하면서 메모리 용량을 2~3배 늘릴 수 있습니다. TSOP에 비해 BGA는 부피가 작고 방열 성능과 전기적 성능이 우수합니다. BGA 패키징 기술은 평방 인치당 저장 용량을 크게 향상시켰습니다. 동일한 용량에서 BGA 패키징 기술을 사용하는 메모리 제품의 양은 TSOP 패키징의 1/3에 불과합니다. 전통적인 TSOP 패키징과 비교할 때 BGA 패키징은 상당한 이점이 있습니다. 열을 발산하는 더 빠르고 효과적인 방법.

BGA 재작업 기계로 수리할 수 있는 BGA 또는 TSOP에 관계없이:
