자동차 CPU 수리
1. 컬럼 그리드 어레이 패키징, 칩 스케일 패키지, 쿼드 플랫 패키지, 랜드 그리드 어레이 또는 기타 SMD 수리에 사용되는 자동화된 BGA 재작업 기계입니다.
2. 칩과 마더보드의 납땜 패드를 위한 분할 비전을 갖춘 광학 CCD.
3.온도 프로파일은 최대 50000개 그룹까지 저장할 수 있습니다.
4. 모든 온도 프로파일에 대해 독립적인 이름 지정.
설명

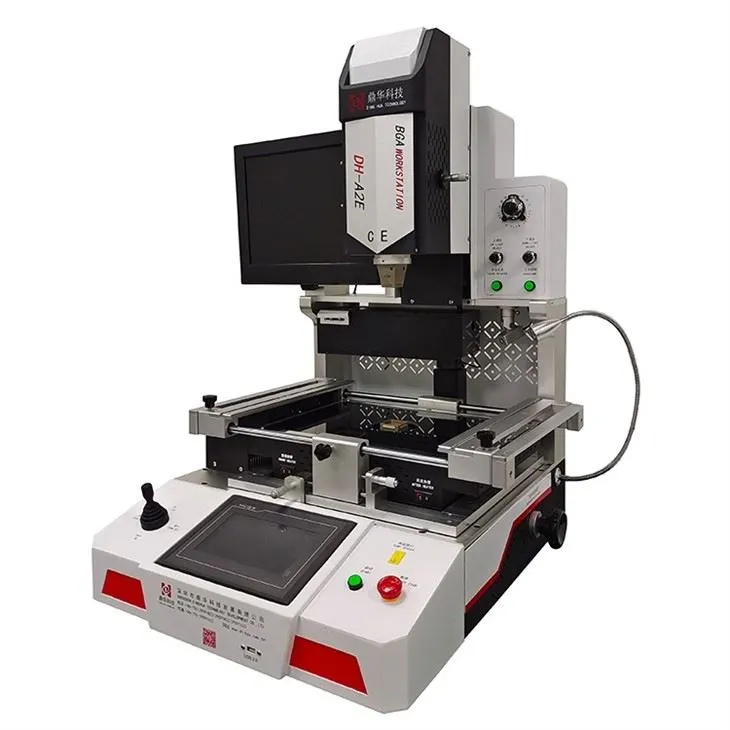

자동차 CPU 수리를 위한 자동 BGA 재작업 기계
CPU는 ECU의 핵심으로, 충분한 리소스와 지식이 있으면 ECU를 수리할 수 있으며,하지만 진단하고 고치려면
결함이 있는 구성 요소에는 많은 테스트와 특수 장비가 필요합니다.실패의 원인에 따라
얼마나 많은 부품이 손상되었는지,교체해야 할 구성 요소 등. CPU가 수리된 경우 BGA
재작업 기계사용이 필요하며, 광학 CCD Alignment System을 갖춘 자동 Rework 장비입니다.더 나은 선택.
CPU 수리에는 DH-A2E 모델이 적합합니다.
기계 소개:
| 품목 | 용도 또는 기능 |
| 모니터 화면 | 칩과 마더보드의 이미지 |
| 상부 노즐 | 난방을 위해 뜨거운 공기를 모으기 위해 |
| 공급 시스템 | 칩 BGA 재작업 스테이션 가격을 자동으로 운반하거나 재활용합니다. |
| 광학 CCD | 눈에 보이는 정렬 및 장착 |
| IR 예열 | 예열 영역 |
| 왼쪽 IR 스위치 | BGA 납땜 스테이션 켜기/끄기 |
| 조이스틱 | 확대/축소 |
| 터치스크린 | 온도와 시간을 설정하려면 bga reballing station |
| USB 포트 | 소프트웨어 업로드 또는 온도 프로필 다운로드 |
| 마이크미터 | +/-15mm 미세 조정 |
| 열전대 | 외부 온도 테스트 |
| 시작 | 일을 시작하다 |
| 비상 정지 | 달리기를 멈추세요 |
| 위아래 손잡이 | 위아래로 |
| 오른쪽 IR 스위치 | 켜기/끄기 |
| 하부 노즐 | 난방을 위해 뜨거운 공기를 모으기 위해 |
| 빛 | 조명 |
| 빛의 시작 | 켜기/끄기 |
| 레이저 위치 | 빨리 찾으려면 |
| CCD 밝기 | 밝기 조정됨 |
| HR 조정 | 조정된 열기 흐름 |
| 각도 회전 | 칩 회전 |

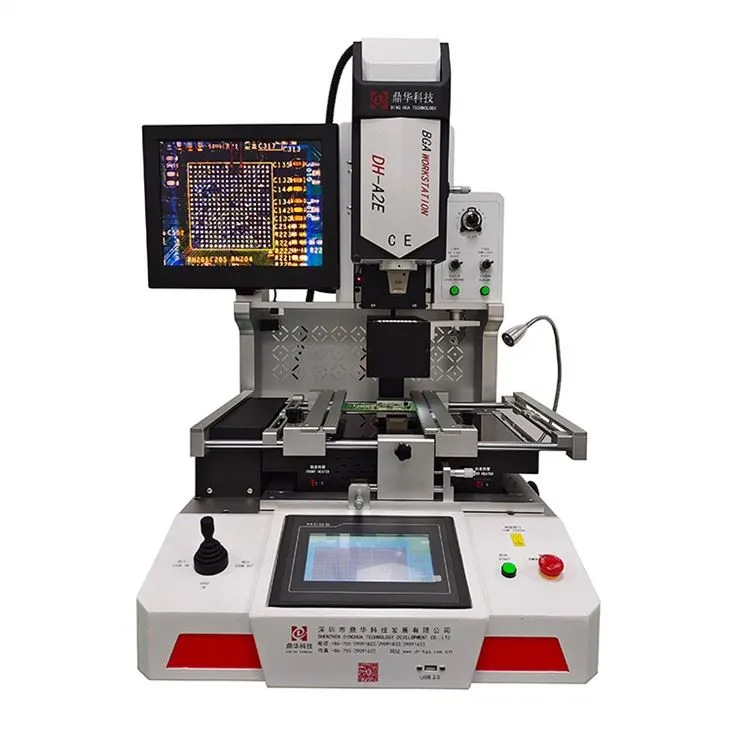

모니터 화면
마더보드의 납땜 패드와 칩 도트를 모두 이미지화할 수 있습니다.다양한 색상으로 표시되는 액정 디스플레이
쉽게 하기 위해서겹치다.
칩 픽업 및 진공
칩피더는 자동으로 칩을 배출하고 반송하며,진공과 상부 노즐은 수직으로 사용할 수 있는 2 in 1입니다.
칩을 선택하거나 마더보드의 칩을 교체하세요.
자동차 CPU 수리용 BGA 재작업 기계의 조이스틱입니다.
손바닥에 맞게 설계된 조이스틱은 완전히 잡을 수 있습니다.수동 상태에서 정렬 시 확대 또는 축소됩니다.
또한, 상부 헤드가 올라가거나 내려갈 수 있습니다.수동일 때도 조이스틱으로 제어됩니다.

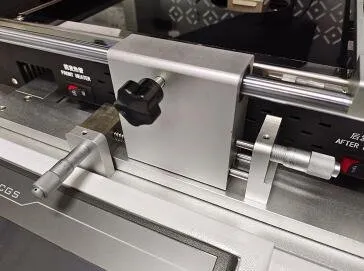

정렬용 마이크로미터
반복 가능한 정확도는 최대 0.01mm입니다. 마더보드는왼쪽 또는 오른쪽 및 후면 또는 후면 15mm, 칩 각도로 이동 가능
약 60도 정도 돌릴 수 있습니다.
납땜용 가열
바닥에 열풍 및 적외선 가열을 포함하는 하이브리드 가열로마더보드는 가열되지도 않도록 보호됩니다.
BGA 재작업 기계에 대한 관련 지식:
BGA(볼 그리드 어레이) 패킹을 갖춘 표면 실장 장치 및 인쇄 회로 기판(PCB)BGA 재작업 스테이션(SMD)을 사용하여 다시 마무리하거나 수리할 수 있습니다. 전문가가 대신할 수 있다이러한 재작업 스테이션을 사용하여 PCB의 누락된 부품을 제거하거나 결함이 있는 부품을 제거할 수 있습니다.엉뚱한 곳에 복원해 보세요. 재작업 스테이션은 다음 용도로도 사용할 수 있습니다.
PCB 작업다른 SMD, 칩 스케일 패키지, 쿼드 플랫 패키지, 랜드 그리드 어레이 패키징 또는 컬럼이 있음
그리드 어레이 패키징. 따라서 SMD 재작업 스테이션 또는 표면 실장 기술(SMT)재작업 스테이션의 이름이 지정되었습니다.
BGA 재작업 스테이션에도 적용됩니다.
재작업할 수 있는 PCB의 크기와 작업의 종류 및 양완료되다, 결정되다
각 BGA 재작업 스테이션의 특징에 따라 예를 들어, 더 간단하게분할 비전 기능이 없는 BGA 재작업 스테이션이 가장 잘 작동하지만 이를 갖춘 스테이션은더 어려운 작업에 가장 적합합니다. 또한 일부 재작업 스테이션은 완전히 자동화되어 있고 다른 스테이션은완전한 육체 노동이 필요합니다.
