광학 컴퓨터 BGA 재작업 스테이션

                                                                                                     광학 컴퓨터 BGA 재작업 스테이션

1. 빠른 미리보기:

우리는 최고의 제안으로 컴퓨터 수리용 DH-G600 BGA Rework 기계를 공급합니다. 우리의 모든 제품은 CE 인증을 받았습니다. 우리는

원래 공장에서는 가격이 훨씬 더 경쟁력이 있고 가격 대비 더 높은 가치를 갖습니다. 전문 엔지니어와 영업 팀이 제공합니다.

당신을 위한 지원. 우리는 중국에서 귀하의 오랜 팀 파트너가 되기를 기대하고 있습니다.

2. DH-G600 BGA 재작업 스테이션의 매개변수

제품 매개변수 제품명 납땜 및 납땜 제거 기계 총 전력 5300W 최고 가열 1200w 바닥 가열 하단 열기 가열 1200W, IR 예열 2700W 힘 220V 50HZ/60HZ 포지셔닝 V-groove, PCB 보드는 X, Y 축 조정이 가능하며 범용 고정 장치가 장착되어 있습니다. 온도 조절 K형, 폐쇄 루프 PCB 크기 최대 400x380mm, 최소 22x22mm 칩 크기 2x2-50x50mm 최소 칩 간격 0.15mm 외부 온도 센서 1(선택사항) N.W. 약 60kg 적합한 마더보드 휴대폰, 노트북, 데스크탑, 게임 콘솔, XBOX360, PS3

3. DH-G600 BGA 재작업 스테이션의 주요 특징 및 일반적인 용도

주요 특징

♦ 3개의 독립적인 히터는 모두 가열, 냉각 및 항온의 8개 세그먼트를 설정할 수 있으며 저장된 온도 프로파일입니다.

무제한입니다. PCB 크기에 따라 IR 예열 영역을 선택할 수 있습니다.

◆ K 센서 폐쇄 제어, 가열 공정을 정밀하게 제어합니다.

♦ 강력한 직교류 팬은 PCB 보드를 빠르게 냉각시키고 변형을 방지합니다.

♦ 모든 종류의 PCB 보드에 맞는 빠르고 편리하며 정확한 위치 지정을 위한 V-홈 PCB 지지대.

DH-G600 BGA REWORK STATION의 사용법

BGA 재작업 스테이션을 위한 애플리케이션 사용

BGA 재작업 스테이션은 PCB 수리 및 변경 분야에서 여러 가지 다양한 응용 분야를 가지고 있습니다. 다음은 그 중 몇 가지입니다.

가장 일반적인 응용 프로그램.

업그레이드: 업그레이드는 재작업이 발생하는 가장 일반적인 이유 중 하나입니다. 기술자는 부품을 교체하거나 업그레이드를 추가해야 할 수도 있습니다.

PCB에 조각을 raded.

결함이 있는 부품: PCB에는 재작업이 필요할 수 있는 다양한 결함 부품이 있을 수 있습니다. 예를 들어, 패드는 작업 중에 손상될 수 있습니다.

BGA 제거 시 여러 부품이 열로 손상되거나 솔더 조인트 보이드가 너무 많이 발생할 수 있습니다.

잘못된 조립: 재작업 과정에서 다양한 실수가 발생할 수 있습니다. 예를 들어 PCB에 잘못된 BGA가 있을 수 있습니다.

방향 또는 제대로 개발되지 않은 BGA 재작업 열 프로필. 이 경우 PCB는 추가 작업을 거쳐야 할 것입니다.

결함이 있는 어셈블리를 해결하기 위해 재작업합니다.

4. G600 BGA REWORK STATION 상세 이미지

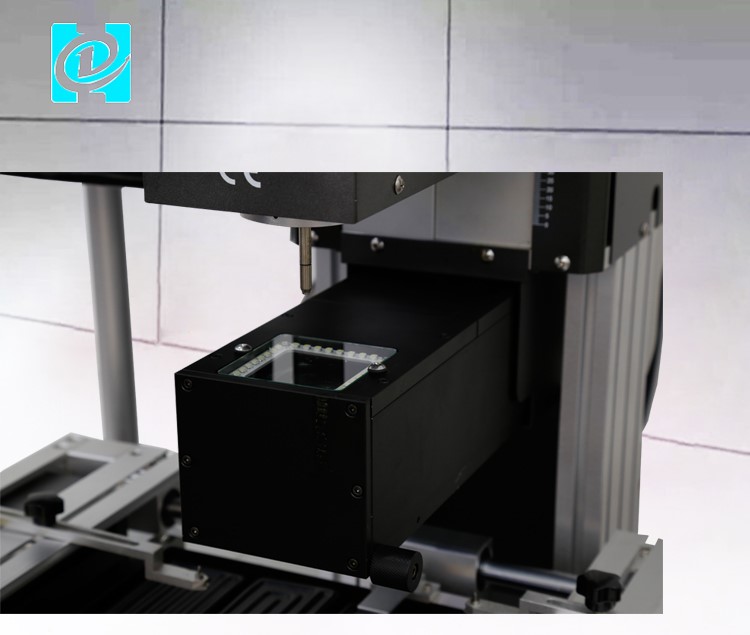

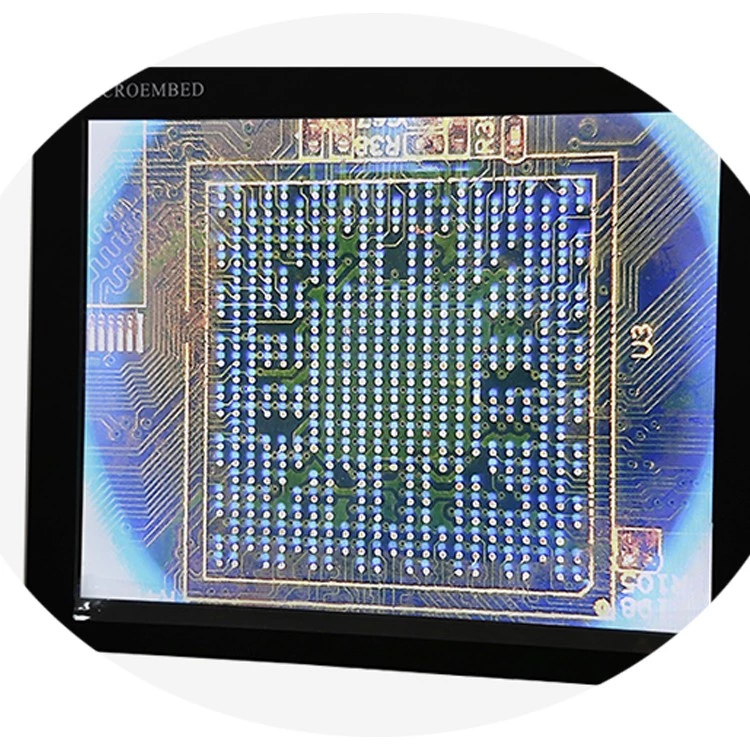

HD 광학 CCD 렌즈 정렬 시스템

카메라는 ±0.01mm의 교체 정확도를 보장하기 위해 일본 Panasonic에서 수입됩니다.

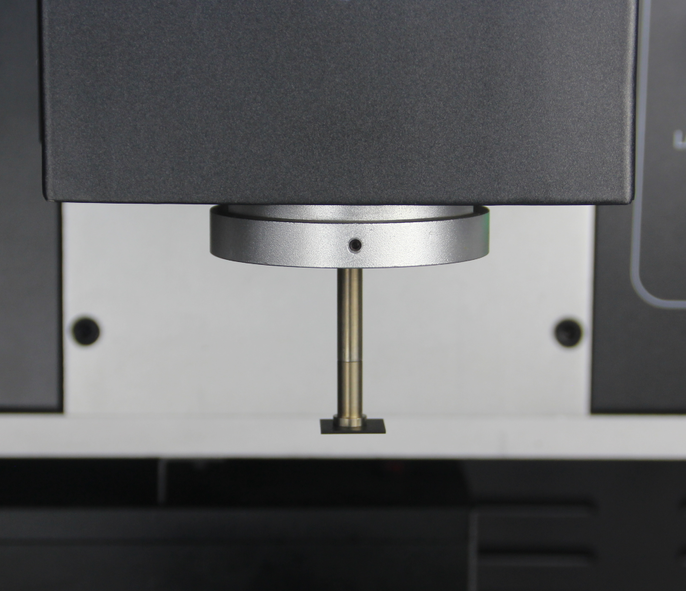

압력 테스트 장치가 내장된 장착 헤드로 PCB가 손상되지 않도록 보호합니다.

마운팅 헤드에 진공이 내장되어 납땜 제거가 완료된 후 자동으로 BGA 칩을 픽업합니다.

상단 공기 흐름을 조정하여 작은 bga가 날아가는 것을 방지합니다.

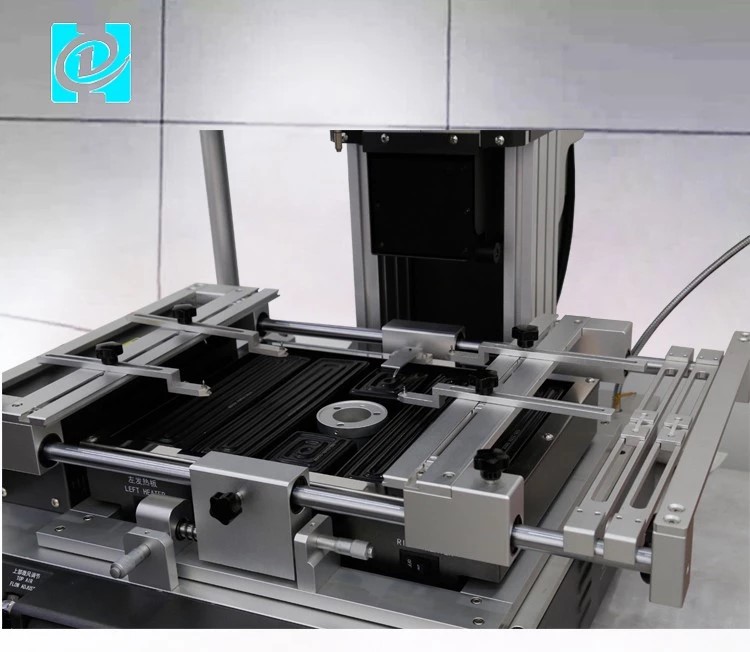

PCB 포지셔닝

V-groove, PCB 보드는 X, Y 축 조정이 가능하며 범용 고정 장치가 장착되어 있습니다.

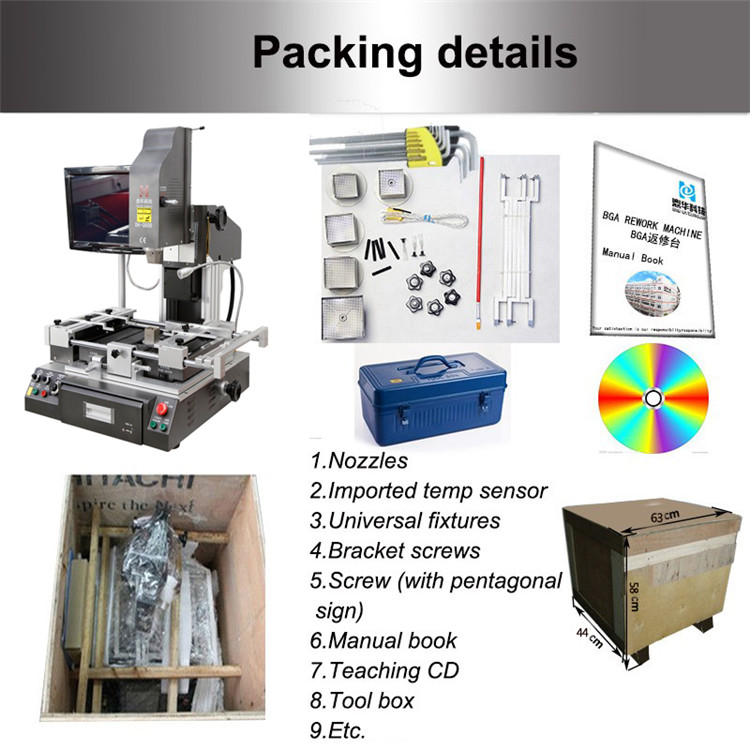

6. G600 BGA REWORK STATION의 포장 및 배송 및 서비스

배송 옵션

◆ 샘플은 전액 결제 후 영업일 기준 5일 이내에 발송됩니다. 대량 주문의 경우 7-15일입니다. ◆ 배송은 DHL, FedEx, TNT, EMS, UPS 특급으로 이루어집니다. 바다로 배송도 가능합니다.

7. G600 BGA REWORK STATION에 대한 FAQ

Q: 기계를 며칠 동안 받을 수 있나요? 배송 방법은 몇 개나 선택할 수 있나요?

A: 전액 결제 후 2-3일 이내에 기계를 배송할 수 있지만 구체적인 시간은 정확한 배송에 따라 결정됩니다.

당신이 선택한 방법.

DHL, Fedex, UPS 등으로 3-7일(Door to Door 서비스)

공항까지 항공으로 3-5일(Door to Airport Service)

해상에서 항구까지 25-35일(항구 간 서비스)

Q: 보증을 제공합니까? 애프터 서비스는 어떻습니까?

A: 우리는 전문 애프터 서비스 팀을 보유하고 있으며 예비 부품 및 평생 기술 지원에 대해 1년 보증을 무료로 제공합니다.

질문이 있으시면 자유롭게 문의해 주세요.

Q: BGA 재작업 스테이션 기계를 작동하는 것이 쉬운가요? 우리에게 도움이 되는 사용자 설명서를 제공합니까?

A: 그렇습니다, 우리는 영어 사용자 설명서를 제공할 것입니다. 기계는 인간화되어 설계되었으므로 걱정하지 말고 조작도 쉽습니다.
