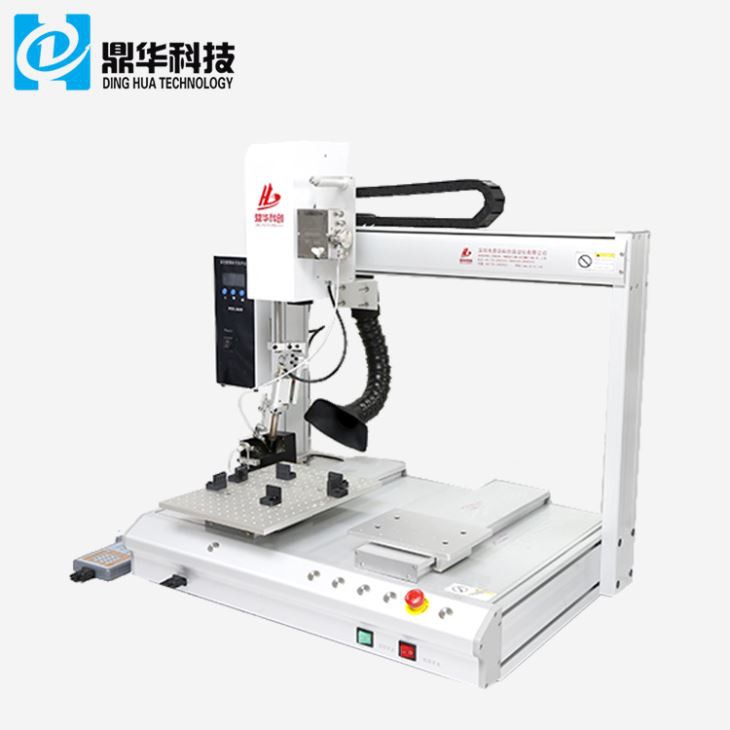

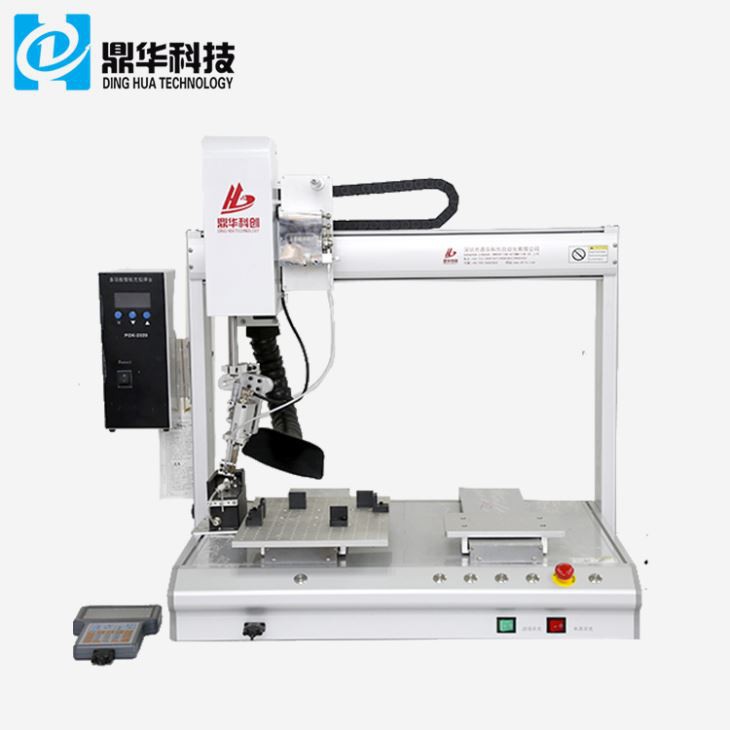

SMT 자동 납땜 기계
SMT 자동 납땜 기계는 전자 제조 분야에 혁명을 일으키는 기술입니다. 정확하고 자동화된 납땜 기능을 통해 전 세계 생산 공정의 품질과 효율성을 향상시키는 데 도움이 될 수 있습니다.
설명
구성 요소에 대한 단일 헤드 및 이중 테이블 납땜 기능을 갖춘 기계 기능
SMT 자동 납땜 기계의 가장 큰 장점 중 하나는 인적 작업을 많이 필요로 하지 않는다는 것입니다.
부품을 손으로 납땜할 때 발생할 수 있는 오류. 이는 더 높은 수준의 일관성과
정확성은 더 나은 제품 품질과 더 적은 결함으로 이어집니다.
1.매개변수
| 모델 | DH-HX5331 | DH-HX5441 | |
| 축번호 | 5축 동기식 | ||
| 처리 범위 |
X축 | 500mm | 500mm |
| Y1축 | 300mm | 400mm | |
| Y2축 | 300mm | 400mm | |
| Z축 | 100mm | 100mm | |
| R축 | ±360도 | ±360도 | |
| 최대 베어링 용량 | 10kg | ||
| 맥스 속도 |
XY축 | 800mm/초 | |
| Z축 | 450mm/초 | ||
| R축 | 360도/초 | ||
| 반복됨 정밀함 |
x,Y축 | ±0.02mm | |
| Z축 | ±0.02mm | ||
| R축 | ±0.02도 | ||
| 최대 제품 크기 | 280*250un(XY) | 280*350mn(X,Y) | |
| 저장된 프로그램 | 프로필 999개 | ||
| 드라이브 시스템 | 폐쇄 루프 | ||
| 제어 시스템 | 이동 제어 시스템 | ||
| 온도 범위 | 40-450도 | ||
| 온도 정밀도 | ±2도 | ||
| 가열 헤드 경보 범위 | 2-99도 | ||
| 급송 | 단일 주석 공급 시스템 | ||
| 난방력 | 200w | ||
| 주석 공급 속도 | 0-50mm/초 | ||
| 주석 직경 | Φ0.3-Φ1.2(표준) | ||
| 알람 | 주석 파손, 주석 차단, 히터 경보 | ||
| 차원 | L880*W600*H830m | L880*W700*H830mm | |
| 입력 | AC220V±10% 50/60Hz 450VA | ||
| 공기압 | 0.4-0.8Mpa | ||
| 습기 | 20-95% | ||
| 작업 온도 | -10-45도 | ||
2. 자동 납땜기의 세부 사항

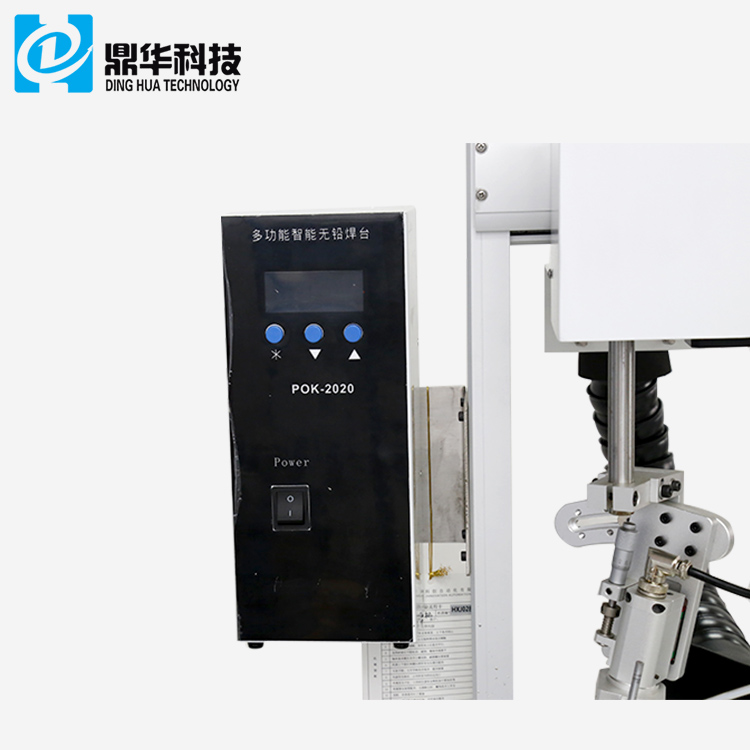

1. 다양한 땜납에 따라 온도를 설정하기가 매우 쉽고 온도를 정확하게 제어할 수 있습니다.
도매하는 동안.
2. 자동 팁 청소, 간격 및 빈도는 납땜 제품에 따라 유연하게 설정할 수 있습니다.

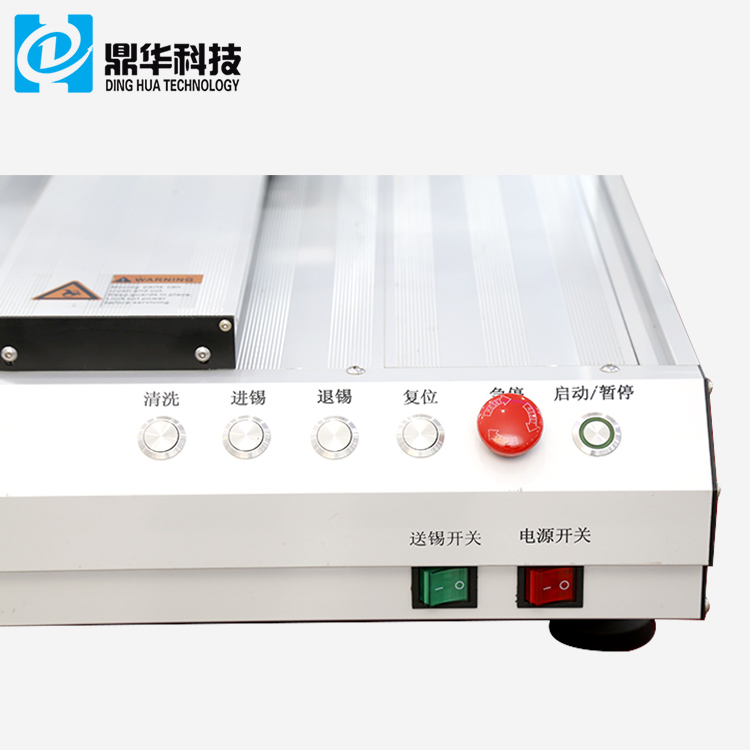

3. 자주 사용하는 기능의 버튼을 기계 전면에 배치하여 쉽고 빠르게 조작할 수 있습니다.
3.FAQ
전자제품 제조 시 인쇄회로기판의 전자부품에 자동으로 납땜을 도포하는 데 사용되는 장치입니다.
전자 부품의 일관되고 정밀하며 효율적인 납땜을 제공하여 제품 품질을 향상시키고 생산 속도를 높이며 인건비를 절감합니다.
SMD(표면 실장 장치), 스루홀 구성 요소 및 와이어 연결을 포함한 다양한 유형의 구성 요소를 납땜할 수 있습니다.
기계는 스텐실이나 디스펜서를 사용하여 부품에 정확한 양의 솔더 페이스트나 플럭스를 적용한 다음 부품을 인쇄 회로 기판에 배치합니다. 그런 다음 기계는 땜납에 열을 가하여 녹이고 부품을 보드에 접착합니다.
예, 직관적인 인터페이스와 간단한 프로세스 제어가 가능합니다.
6. SMT 자동 납땜 기계를 특정 제조 요구 사항에 맞게 맞춤 설정할 수 있습니까?
예, 많은 SMT 자동 납땜 기계는 부품 유형 및 생산량을 포함한 특정 제조 요구 사항에 맞게 맞춤화할 수 있습니다.
7.SMT 자동 납땜 기계에 유지 관리가 필요합니까?
예, 모든 기계와 마찬가지로 최적의 성능과 수명을 보장하려면 정기적인 유지 관리가 필요합니다. 일반적으로 일상적인 유지 관리에는 마모된 구성 요소의 청소, 교정 및 교체가 포함됩니다.
8. 다양한 크기의 SMT 자동 납땜 기계가 있습니까?
예, 소형 벤치탑 모델부터 대량 생산을 위한 완전 자동화된 대형 시스템까지 다양한 크기를 사용할 수 있습니다.
9. 전자제품 외에 다른 유형의 납땜에도 SMT 자동 납땜 기계를 사용할 수 있습니까?
SMT 자동 납땜 기계는 주로 전자 제품 제조용으로 설계되었지만 일부 모델은
다른 유형의 납땜 응용 분야에 맞게 조정될 수 있습니다.
10. SMT 자동 납땜기를 작동하려면 특별한 교육이 필요합니까?
일부 기본 교육이 필요하지만 대부분은 사용하기 쉽고전문적인 지식이 거의 필요하지 않습니다. 제조업체는 사용자가 다음 방법을 배울 수 있도록 교육과 지원을 제공하는 경우가 많습니다.기계를 효과적으로 작동하십시오.
