BGA 재작업 스테이션 가격

자동 BGA 재작업 스테이션 가격



1. 자동 BGA 재작업 스테이션 가격 적용

모든 종류의 마더보드 또는 PCBA로 작업할 수 있습니다.

납땜, 리볼, 다양한 종류의 칩 납땜 제거: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED 칩.

1. 자동 BGA 재작업 스테이션 가격 적용

모든 종류의 마더보드 또는 PCBA로 작업할 수 있습니다.

납땜, 리볼, 다양한 종류의 칩 납땜 제거: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED 칩.

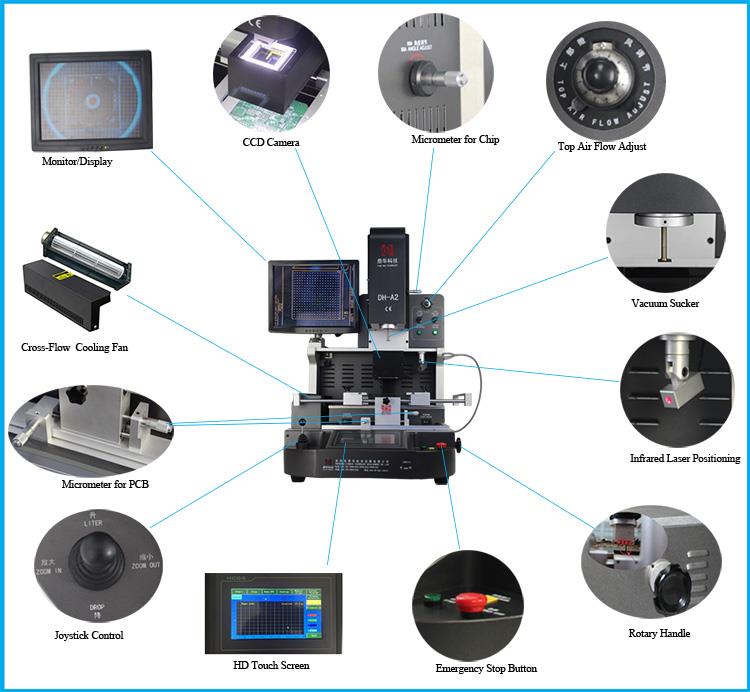

2.제품특징자동 광학 BGA 재작업 스테이션 가격



3. 사양자동 광학 BGA 재작업 스테이션 가격



힘	5300W
탑히터	열기 1200W
바닥 히터	열기 1200W.적외선 2700W
전원공급장치	AC220V±10% 50/60Hz
차원	L530*W670*H790mm
포지셔닝	V 홈 PCB 지원 및 외부 범용 고정 장치 포함
온도 조절	K형 열전대, 폐쇄 루프 제어, 독립 가열
온도 정확도	±2도
PCB 크기	최대 450*490mm, 최소 22*22mm
워크벤치 미세 조정	앞으로/뒤로 ±15mm, 오른쪽/왼쪽으로 ±15mm
BGA 칩	80*80-1*1mm
최소 칩 간격	0.15mm
온도 센서	1(선택사항)
순중량	70kg

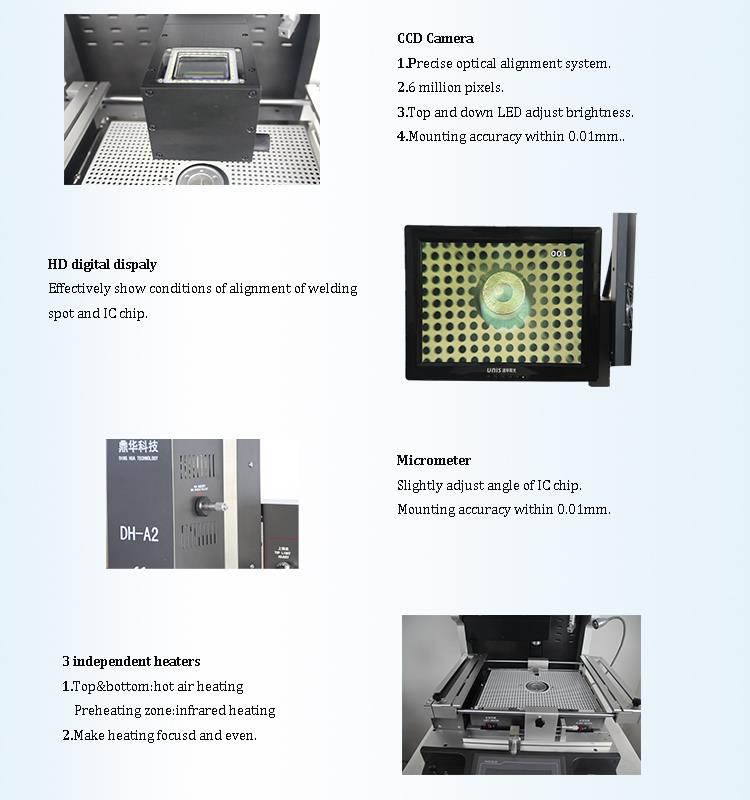

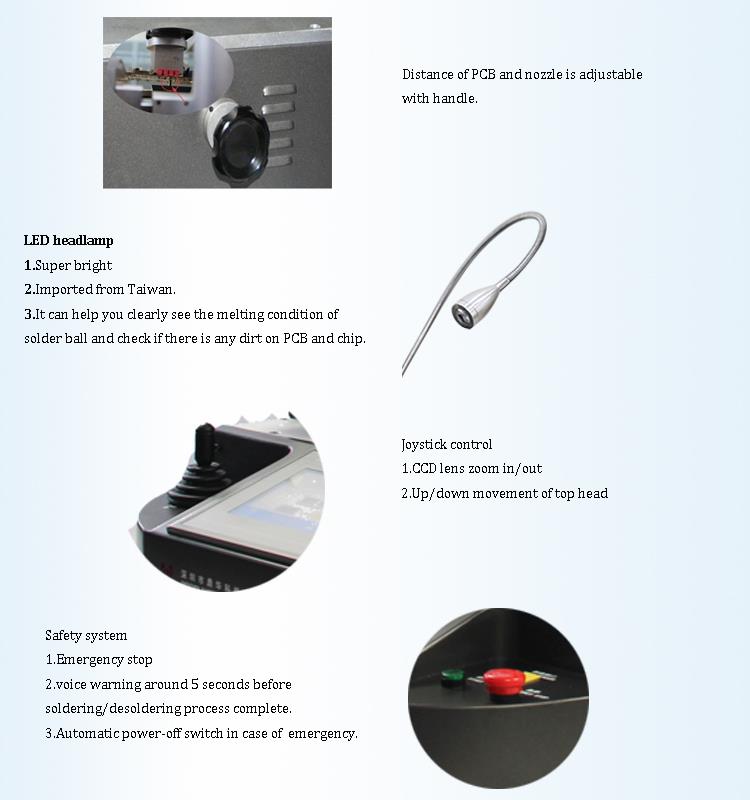

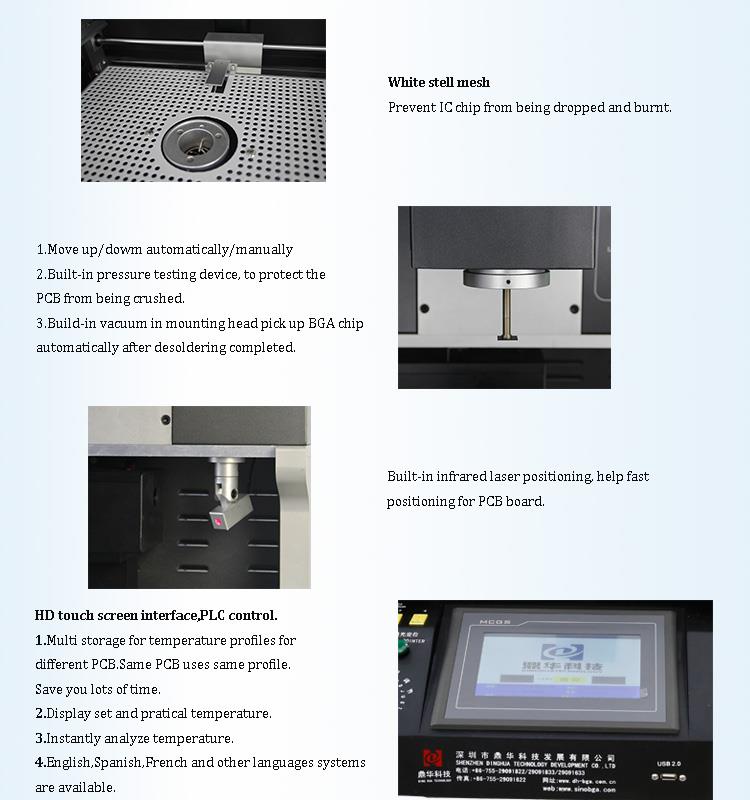

4. 세부사항자동 광학 적외선BGA 재작업 스테이션 가격

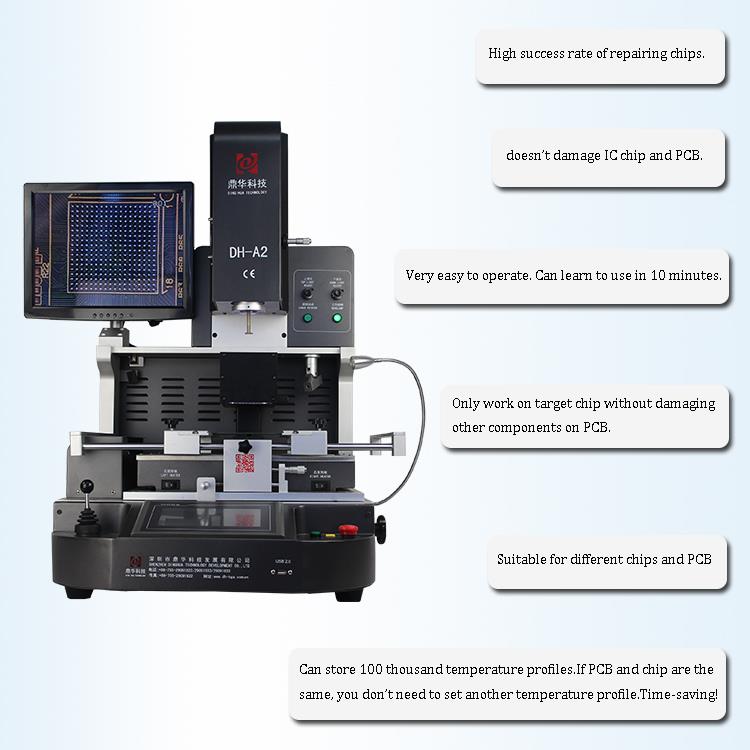

5. 우리를 선택하는 이유자동 BGA 납땜 재작업 스테이션?

6.증명서자동 광학CCD 카메라를 갖춘 BGA 납땜 재작업 스테이션

UL, E-MARK, CCC, FCC, CE ROHS 인증서. 한편, 품질 시스템을 개선하고 완벽하게 하기 위해 Dinghua는 ISO, GMP, FCCA, C-TPAT 현장 감사 인증을 통과했습니다.







7. 포장 및 배송오토매틱BGA 납땜 재작업 스테이션







8. 배송 대상자동 BGA 납땜 재작업 스테이션

DHL/TNT/페덱스. 다른 배송 기간을 원하시면 알려주십시오. 우리는 당신을 지원합니다.



9. 지불 조건

은행 송금, 서부 동맹, 신용 카드.

다른 지원이 필요한 경우 알려주시기 바랍니다.



10. DH-A2 자동 SMD 수리 스테이션은 어떻게 작동합니까?



11. 관련 지식

노스 브리지는 호스트 브리지라고도 알려진 마더보드 칩셋의 가장 중요한 구성 요소입니다. 일반적으로 이름은

칩셋의 이름은 Northbridge 칩의 이름을 따서 명명되었습니다. 예를 들어 Intel 965P 칩셋의 Northbridge 칩은 82965P이고,

975P 칩셋의 Northbridge 칩은 82975P입니다. 노스브릿지 칩은 CPU와의 연결을 담당하며 노스브릿지 내부의 메모리, AGP, PCI-E 데이터 전송을 제어해 CPU의 종류와 주파수, 전면부 등을 제공한다.

시스템의 버스 주파수, 메모리 유형(SDRAM, DDR, DDR2, DDR3 등) 최대 용량 지원, AGP 슬롯, PCI-E

슬롯, ECC 오류 수정, 통합 칩셋의 Northbridge 칩도 디스플레이 코어를 통합합니다. 일반적으로 CPU 소켓 근처의 마더보드에서 이는 주로 Northbridge 칩과 프로세서 간의 통신이 가장 가깝다는 사실에 기인합니다.

통신 성능을 향상시키기 위해 전송 거리가 단축됩니다. 노스브릿지 칩의 데이터 처리 용량이 매우 크기 때문에 발열도 점점 커지고 있습니다. 노스브릿지 칩은 방열판으로 덮여 있어 노스브릿지 칩의 열 방출을 향상시킵니다. 마더보드의 일부 North Bridge 칩도 열 방출을 위해 팬과 함께 사용됩니다.



사우스 브리지는 마더보드 칩셋의 중요한 부분이기도 합니다. 주로 I/O 버스와 제어 간의 통신을 담당합니다.

IDE 장치 중. 예를 들어 Intel의 P35 칩셋에 탑재된 South Bridge 칩은 ICH9 시리즈인데 South Bridge의 요구 사항과 포지셔닝에 따라 약간 동일합니다.



우리는 CPU가 작동하려면 인터페이스를 통해 마더보드에 연결되어야 한다는 것을 알고 있습니다. 수년간의 개발 끝에,

CPU는 핀 유형, 카드 유형, 접촉 유형 및 핀 유형과 같은 인터페이스 방법을 사용합니다. CPU 인터페이스는 마더보드의 해당 슬롯 유형에 해당하는 핀 유형 인터페이스입니다. CPU 유형에 따라 CPU 소켓이 다르므로

CPU인 경우 해당 슬롯 유형의 마더보드를 선택해야 합니다. 마더보드의 CPU 소켓 유형이 다릅니다. 그만큼

잭의 개수, 볼륨, 모양이 다양하므로 서로 연결할 수 없습니다.



소켓 T라고도 하는 소켓 775는 Pentium 4, Pentium 4 EE, Celeron D 및 듀얼 코어 Pentium D, Pentium EE 및 코어 아키텍처를 지원합니다. Corne 프로세서 CPU는 CPU 하단의 해당 접점을 통해 수염 핀이 있습니다. 연락하다

InTEL 플랫폼의 메인스트림 CPU 슬롯인 신호입니다.



소켓 AM2는 2006년 5월 말에 DDR2 메모리를 지원하는 AMD 64-비트 데스크탑 CPU의 슬롯 표준입니다. AMD Athlon을 지원합니다.

64 FX/Athlon 64 X2/Athlon 64/Sempron 및 기타 프로세서. 소켓 AM2에는 940개의 CPU 핀 잭이 있고 200MHz FSB 및 1000MHz HyperTransport 버스 주파수를 지원하며 듀얼 채널 DDR2 메모리를 지원합니다.



소켓 AM{{0}} 핀은 HyperTransport 버스가 최대 3.0이고 최대 2.6GHz의 작동 주파수를 지원한다는 점을 제외하면 현재 AM2와 정확히 동일합니다. 데이터 전송 대역폭은 표준인 이 주파수에서 5.2GT/s 또는 20.8GB/s에 도달합니다.

AMD K10 프로세서용. 슬롯은 AM2와 호환됩니다.
