자동 광 SMD 솔더링 스테이션

자동 광 SMD 솔더링 스테이션

1. 자동 광 SMD 솔더링 스테이션의 적용

모든 종류의 마더 보드 또는 PCBA와 함께 작업하십시오.

솔더, reball, 칩의 다른 종류 desoldering : BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED 칩.

2. 자동 광 SMD 솔더링 스테이션 의 제품 특징

3. 자동 광 SMD 납땜 스테이션의 지정

4. 자동 광 SMD 납땜 스테이션의 상세

5.Why 우리 자동 광 SMD 솔더링 스테이션을 선택 하시겠습니까?

6. 자동 광 SMD 솔더링 스테이션 인증

UL, 전자 표, CCC, FCC의 세륨 ROHS 증명서. 한편, 품질 시스템을 개선하고 완벽하게하기 위해 Dinghua는 ISO, GMP, FCCA, C-TPAT 현장 감사 인증을 통과했습니다.

7. 자동 광 SMD 솔더링 스테이션 의 포장 및 출하

8. 자동 광 SMD 솔더링 스테이션 출하

DHL / TNT / FEDEX. 다른 배송 기간을 원하면 알려주십시오. 우리는 당신을 지원할 것입니다.

9. 지불 조건

은행 송금, 웨스턴 유니온, 신용 카드

다른 지원이 필요한 경우 알려주십시오.

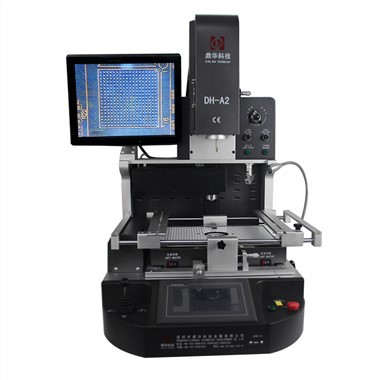

10. DH-A2 자동 광 SMD 솔더링 스테이션은 어떻게 작동합니까?

11. 관련 지식

PCBA Test는 전자 부품이있는 인쇄 회로 기판의 전기적 연속성과 입력 및 출력 값의 탐지를 나타냅니다. PCB 회로 보드의 설계에는 서로 다른 테스트 포인트 사이의 전압과 전류 사이에 숫자적인 관계가 있습니다. 실제 PCBA 보드가 설계 요구 사항을 충족하는지 확인하기 위해 전문 테스트 장비 또는 멀티 미터의 수동 작동을 통해 테스트 포인트를 테스트해야합니다.

다량의 PCBA 보드의 가공은 테스트되어야하며, 해당 테스트 랙 (영어 고정물)은 일반적으로 효율적인 실행을 돕기 위해 발급됩니다. 테스트 스탠드의 원리는 테스트 핀의 테스트 포인트를 PCB 보드에 연결하는 것입니다. 전원이 켜지면 회로의 전압 및 전류와 같은 주요 데이터를 얻고 테스트 스탠드의 디스플레이 화면에 표시하여 신속한 감지의 목적을 달성 할 수 있습니다. PCB 보드를 설계 할 때 엔지니어는 테스트 계획을 고려하고 PCB 테스트 포인트를 예약하며 전문 테스트 문서 또는 테스트 계획을 제조업체에 제공합니다.

PCBA 테스트 유형은 다음과 같은 유형으로 나뉩니다.

ICT (In-Circuit Test) 테스트 : 주로 PCB 회로 보드에 전원이 공급 된 후 테스트 포인트 전압 / 전류 데이터를 테스트하며 기능 버튼이나 입출력 테스트는 필요하지 않습니다.

FCT (Functional Test) 테스트 : 먼저 프로그래밍 된 MCU 프로그램을 프로그래머 (예 : ST-Link, JTAG)를 통해 프로그램 IC에 프로그래밍하여 해당 기능 테스트를 수행합니다. 예를 들어, 버튼을 누르면 LED 표시등이 켜집니다. 동시에 두 개의 버튼을 누르면 공장 설정이 복원됩니다. 물론, 모든 기능 테스트를 수행 할 수 있는지 여부는 솔더링 OK 및 PCB의 라인 전도를 기반으로해야합니다. 그렇지 않으면 실현 될 수 없습니다.

번인 테스트 (Burn In Test) : 프로그래밍 된 PCBA 보드의 장기적이고주기적인 아날로그 사용자 입력 및 출력으로 내구성 및 납땜 신뢰성을 테스트하기 위해 통과 된 FCT입니다. 특수한 경우에는 PCBA 보드를 특정 온도 및 습도 환경에 노출시켜야합니다.

PCBA 테스트는 전체 PCBA 제조 공급망에서 없어서는 안될 부분입니다. 품질 관리는 품질을 제어하는 데 사용됩니다. 표준화 된 설계 및 제조 관리에서는 PCBA 테스트를 고려하고 구현해야합니다.
