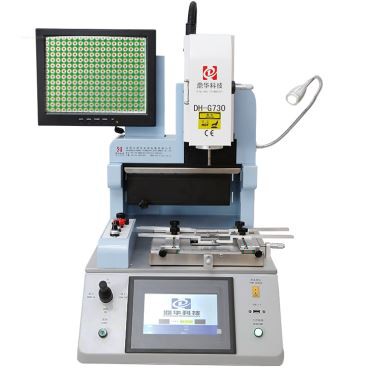

자동 IC 제거기

자동 IC 제거기

1. 자동 IC 제거기의 응용

컴퓨터, 스마트 폰, 노트북, MacBook 로직 보드, 디지털 카메라, 에어컨, TV 및 의료 산업, 통신 산업, 자동차 산업 등의 기타 전자 장비의 마더 보드

다른 종류의 칩에 적합 : BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED 칩.

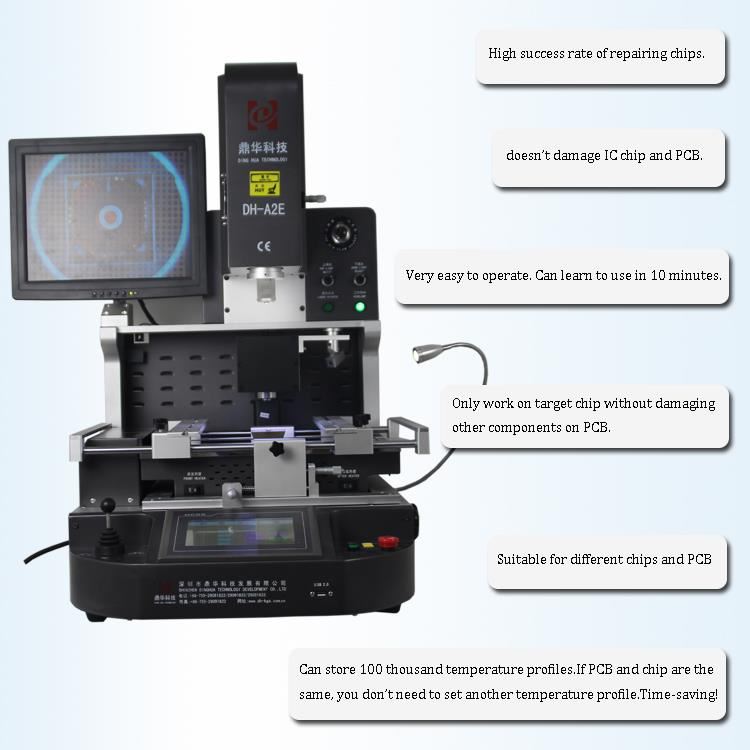

자동 IC 제거 기계의 2.Product 특징

• 고효율, 긴 수명의 400W 하이브리드 가열 헤드

• 800W IR- 바닥 난방 옵션

• 매우 짧은 납땜 시간 가능

• 안전 풋 스위치로 활성화

• 시스템의 작동 LED

• 소프트웨어없이 직관적 인 조작

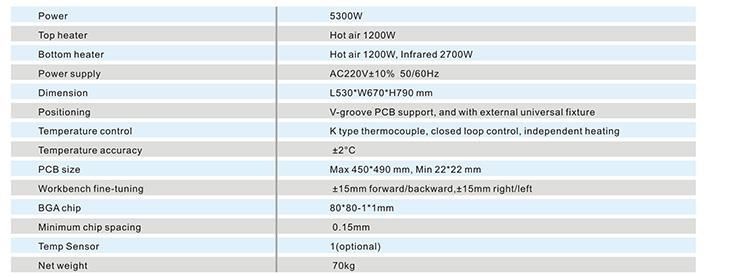

자동 IC 제거 기계의 3.Specification

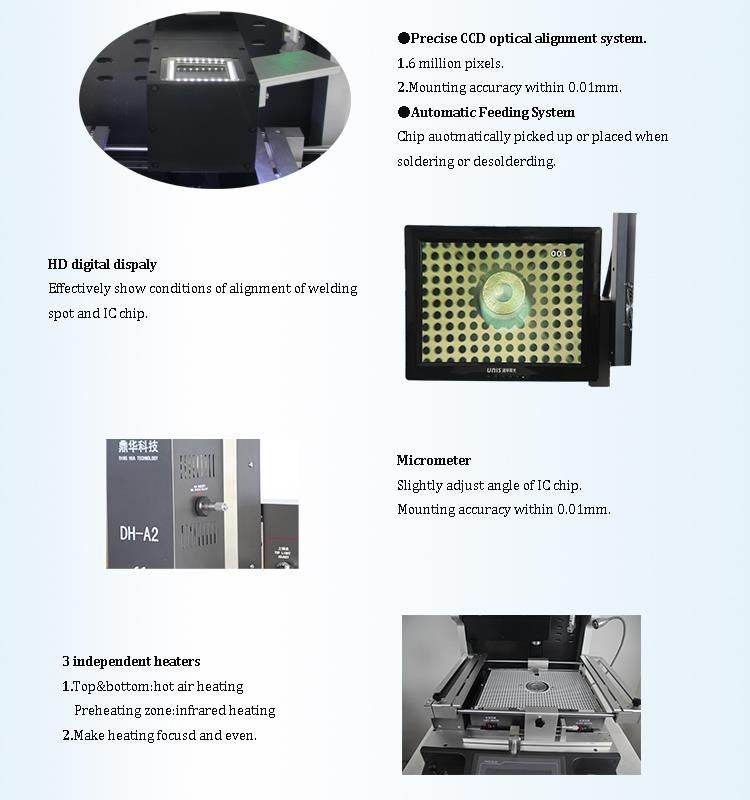

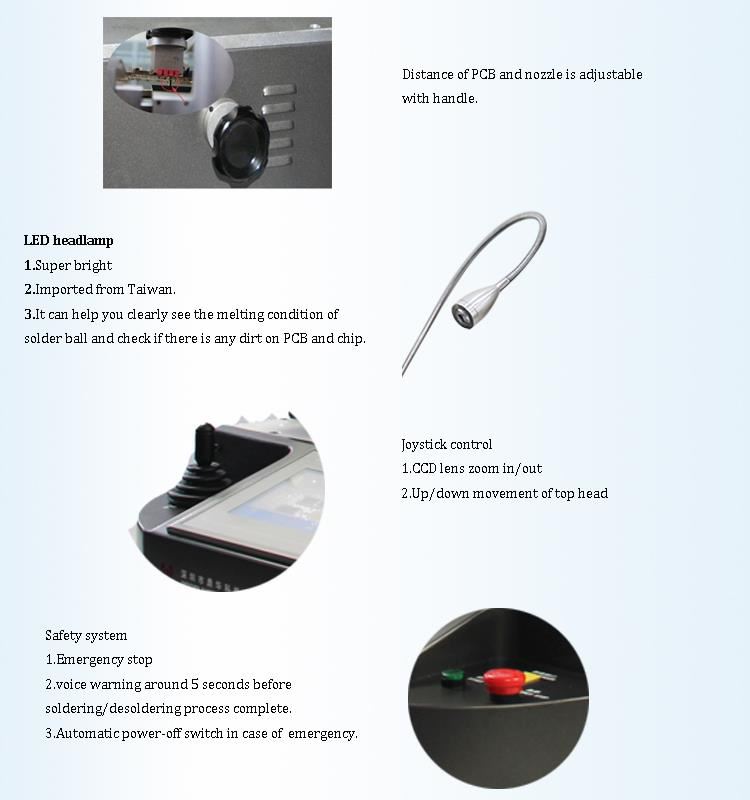

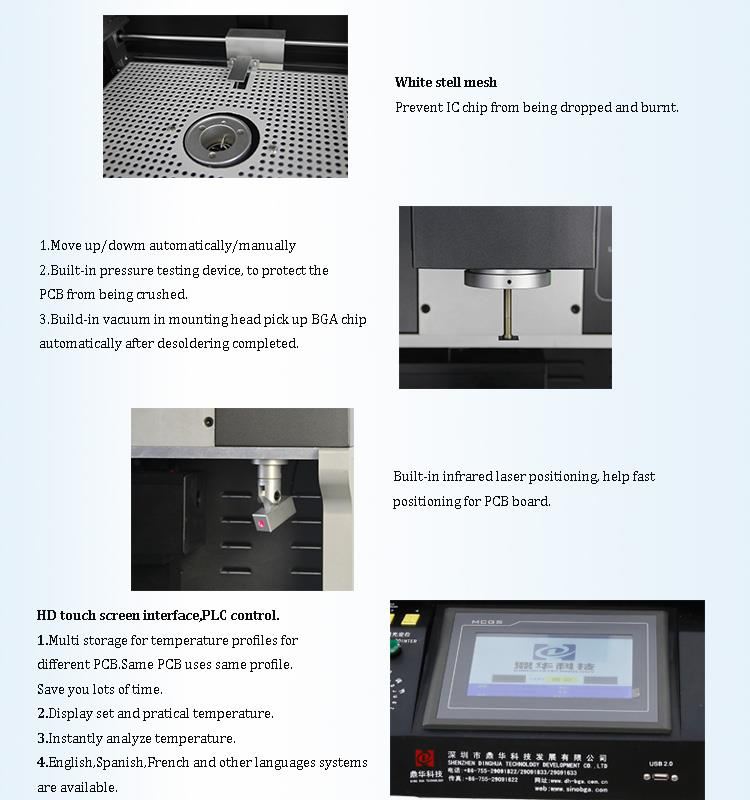

자동 IC 제거 기계의 4.Details

1. CCD 카메라 (정확한 광학 정렬 시스템); 2.HD 디지털 표시 장치; 3. 마이크로 미터 (칩의 각도를 조정); 4.3 독립 히터 (열풍&앰프; 적외선)； 5. 레이저 포지셔닝； 6. HD 터치 스크린 인터페이스， PLC 제어; 7.Led 헤드 램프; 8. 조이스틱 제어.

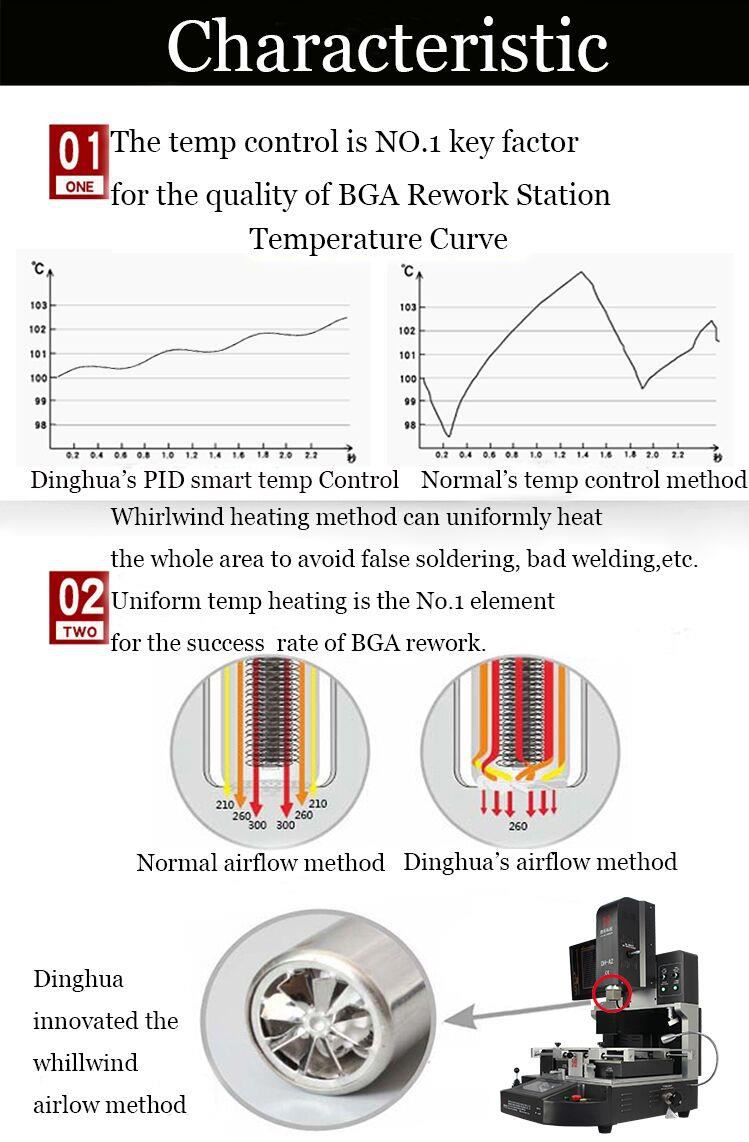

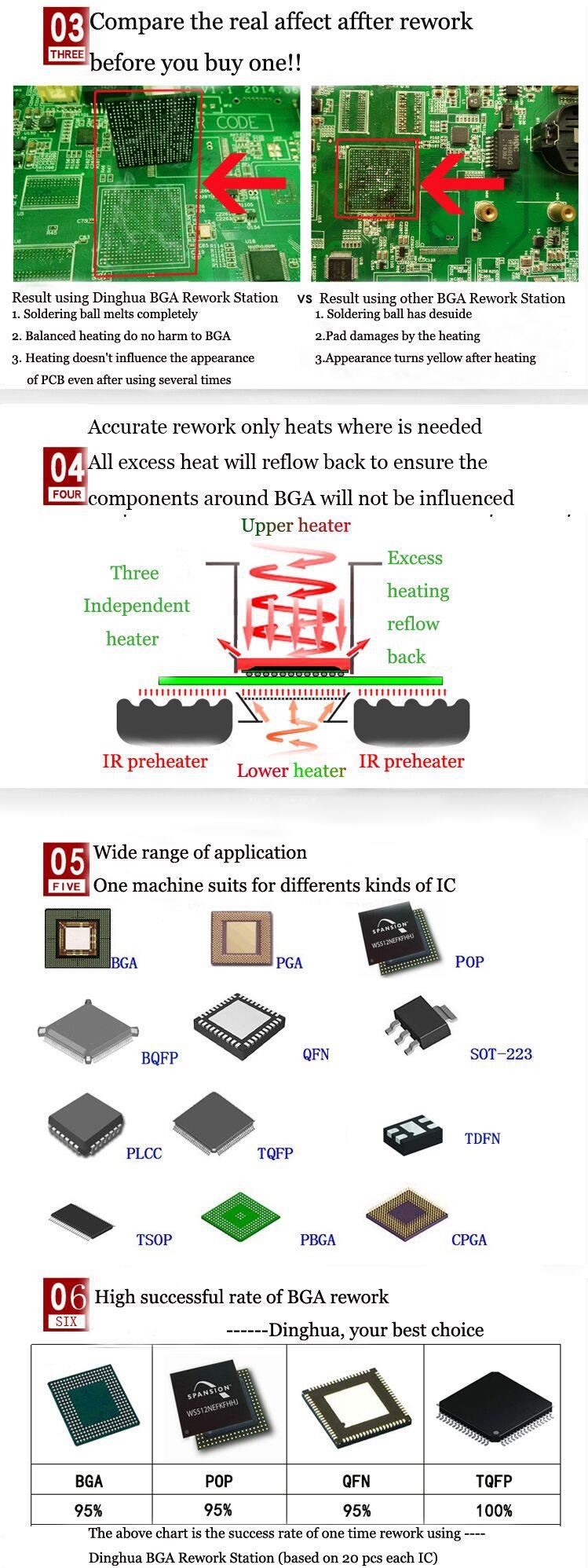

5. 왜 우리의 자동 IC 제거 기계?

자동 IC 제거 기계의 6.Certificate

7. 연락처 :

이메일 : john@dh-kc.com

WhatsApp / Wechat : +86 157 6811 4827

8. 관련 지식

QFP 칩 수리 방법

(1) 먼저, 장치 주변에 사각 팁의 작동에 영향을 미치는 구성품이 있는지 확인하십시오. 이러한 구성 요소는 먼저 분해 한 다음 다시 고정한 다음 다시 고정해야합니다.

(2) 장치 주변의 모든 솔더 조인트에 미세한 브러시와 플럭스를 바릅니다.

(3) 사각형 납땜 인두 팁 (소형 장치의 경우 35W 및 대형 장치의 경우 50W)을 선택하여 사각형 납땜 인두 팁의 끝면에 적절한 양의 솔더를 추가하고 납땜 조인트에서 고정하십시오. 장치 핀을 제거해야합니다. 정사각형 팁은 평평해야하며 장치의 네 끝 모두에서 모든 납땜 조인트를 납땜해야합니다.

(4) 솔더 조인트가 완전히 녹은 후 (몇 초), 장치는 핀셋으로 고정되고 즉시 패드와 납땜 인두 팁을 떠납니다.

(5) 패드와 장치 리드에 남은 땜납을 청소하고 납땜 인두로 수평을 맞추십시오.

(6) 핀셋으로 장치를 잡고 극성과 방향을 맞추고 핀을 패드에 맞추고 해당 패드에 놓습니다. 정렬 후 핀셋을 잡고 움직이지 마십시오.

(7) 평평한 스페이드 팁을 사용하여 장치의 위치를 ​​고정시키기 위해 장치를 대각선 1-2 핀으로 납땜하십시오. 정확도를 확인한 후 장치 주변의 모든 핀과 패드의 땜납에 미세한 브러시를 바릅니다. 핀 토와 패드의 교차점에서 첫 번째 핀에서 천천히 고르게 아래로 드래그하고 약간 +0.5-0.8mm 솔더 와이어를 추가하십시오. 이러한 방식으로 장치의 4 개의 측면 핀이 모두 납땜됩니다.

(8) PLCC 장치를 납땜 할 때 납땜 인두 팁과 장치의 각도는 45 ° 미만이어야하고 J- 리드 구부러진 표면과 패드의 교차점에서 납땜되어야합니다.
