열기 터치 스크린 BGA 재작업 기계
열기 터치스크린 bga 재작업 기계 빠른 미리보기: 프로모션 가격! 가열 리플로우 기능을 갖춘 DH-A1L BGA 재작업 기계가 현재 입고되었습니다. 더 나은 설계 아이디어로 우리 기계의 BGA 장착 정확도는 0.01mm 이내로 유지됩니다. 우리는 BGA 재작업 및 자동 작업에 전념했습니다.
설명

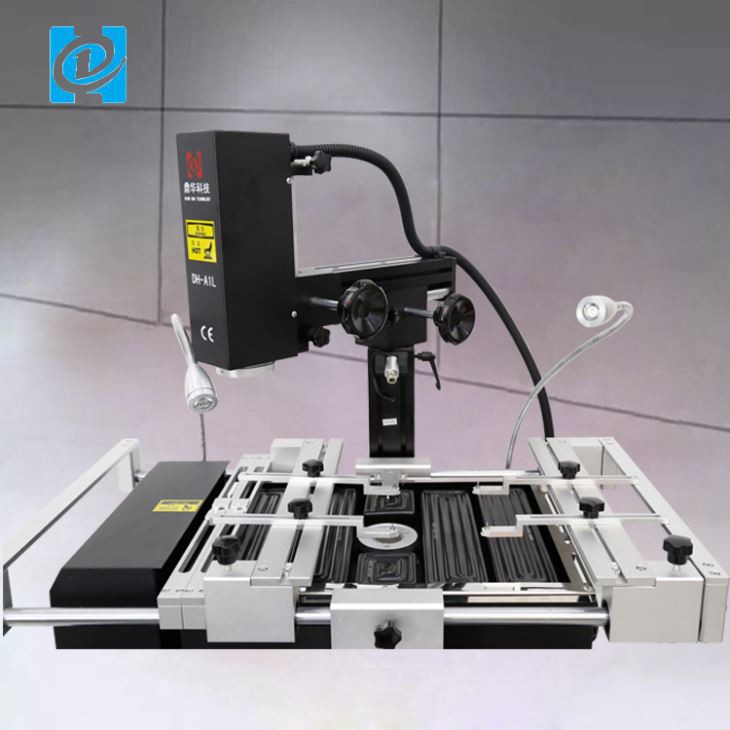

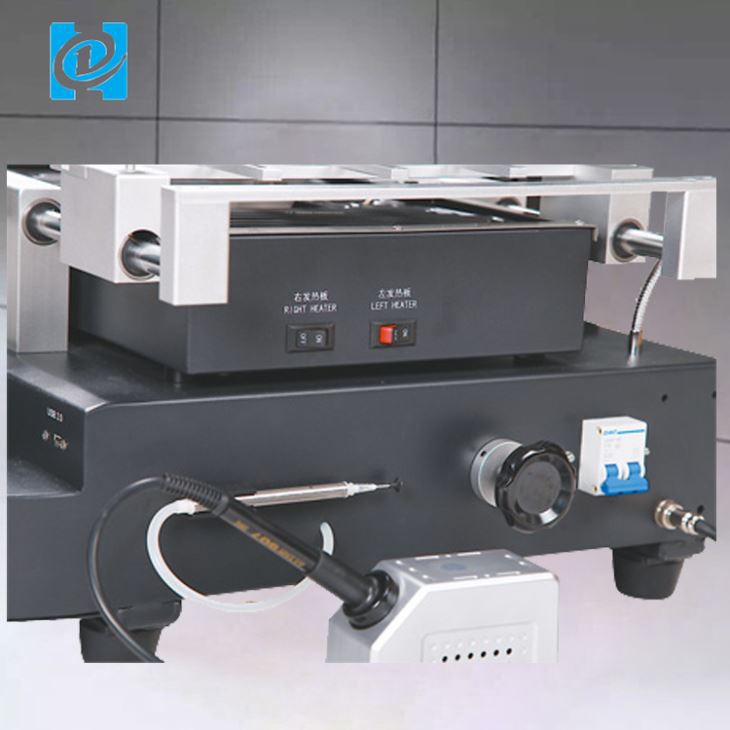

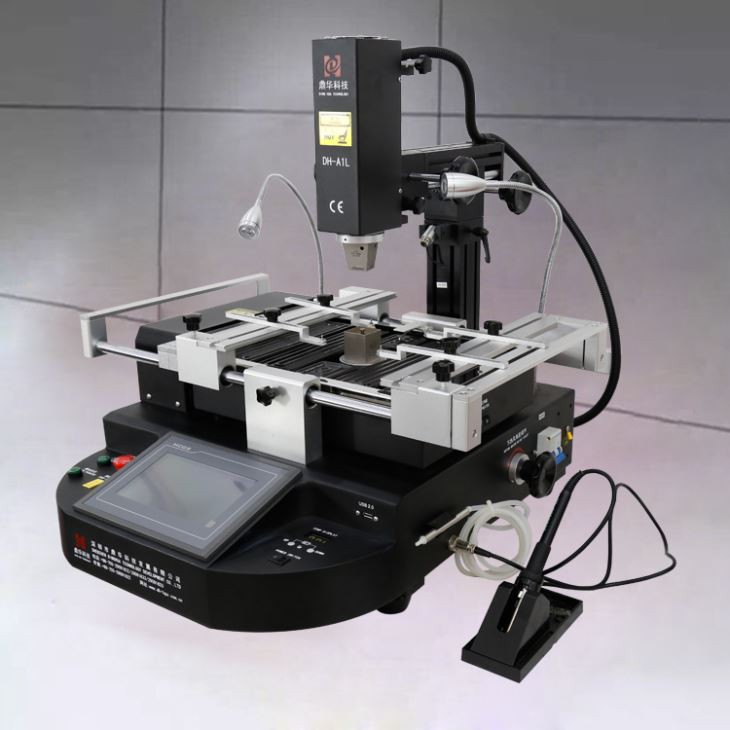

뜨거운 공기 터치 스크린 BGA 재 작업 기계
빠른 미리보기:
프로모션 가격! 가열 리플로우 기능을 갖춘 DH-A1L BGA 재작업 기계가 현재 입고되었습니다. 더 나은 디자인으로
아이디어에 따르면, 우리 기계의 BGA 장착 정확도는 0.01mm 이내로 유지됩니다. 우리는 BGA 재작업 및 자동 작업에 전념했습니다.
인도, 유럽 및 미국 시장의 대부분을 다루는 기계류. 우리는 귀하의 오랜 파트너가 될 것으로 기대하고 있습니다.
중국.
| 사양 | ||
|
1 |
힘 |
4900W |
|
2 |
탑히터 |
열기 800W |
|
3 |
바닥 히터 다리미 히터 |
열기 1200W, 적외선 2800W 90w |
|
4 |
전원공급장치 |
AC220V±10%50/60Hz |
|
5 |
차원 |
640*730*580 밀리미터 |
|
6 |
포지셔닝 |
V 홈, PCB 지지대는 외부 범용 고정 장치를 사용하여 어느 방향으로나 조정 가능 |
|
7 |
온도 조절 |
K형 열전대, 폐쇄 루프 제어, 독립 가열 |
|
8 |
온도 정확도 |
±2도 |
|
9 |
PCB 크기 |
최대 500*400mm 최소 22*22mm |
|
10 |
BGA 칩 |
2*2-80*80mm |
|
11 |
최소 칩 간격 |
0.15mm |
|
12 |
외부 온도 센서 |
1(선택사항) |
|
13 |
순중량 |
45kg |
2.DH-A1L BGA 재작업 스테이션의 주요 특징
고화질 터치스크린, PLC 제어, 여러 그룹 프로필을 저장할 수 있습니다. 실시간 설정 및 측정 표시
즉각적인 온도 곡선 분석 기능을 갖춘 온도. 설정온도와 측정온도를 표시할 수 있습니다.
프로필을 변경하고 분석합니다.
폐쇄 루프 제어, 전원 출력 및 제어 시스템을 갖춘 고정밀 K형 열전대는 광학 절연을 채택합니다.
기술. PID 자체 조정 시스템은 온도를 정확하게 제어하며 온도 편차는 2도 이내입니다.
한편, 외부 온도 센서를 탑재해 실시간 온도 분석 및 수정이 가능하다.
V-홈 PCB는 모든 종류의 BGA 수리에 적합한 외부 범용 고정 장치를 사용하여 모든 방향으로 조정할 수 있습니다.
유연하고 제거 가능한 범용 고정 장치는 PCB 보드를 변형 및 손상, 불규칙한 보드로부터 보호할 수 있습니다.
그것으로 쉽게 배치할 수 있습니다.
360도 회전이 가능한 모든 종류의 열기 노즐을 제공합니다. 설치 및 변경이 쉽고 맞춤형이 가능합니다.
애플리케이션
이 기계는 PCB 마더보드의 손상된 BGA(Ball Grid Array 패키지) 칩셋을 수리하는 데 사용됩니다.
BGA 응용
1.노트북 및 데스크탑 PCBA
2. Xbox one, Play Station 4와 같은 게임 콘솔
3. 휴대폰 PCBA
4.TV&TV 셋톱박스 마더보드
5. 서버, 프린터, 카메라 등 마더보드

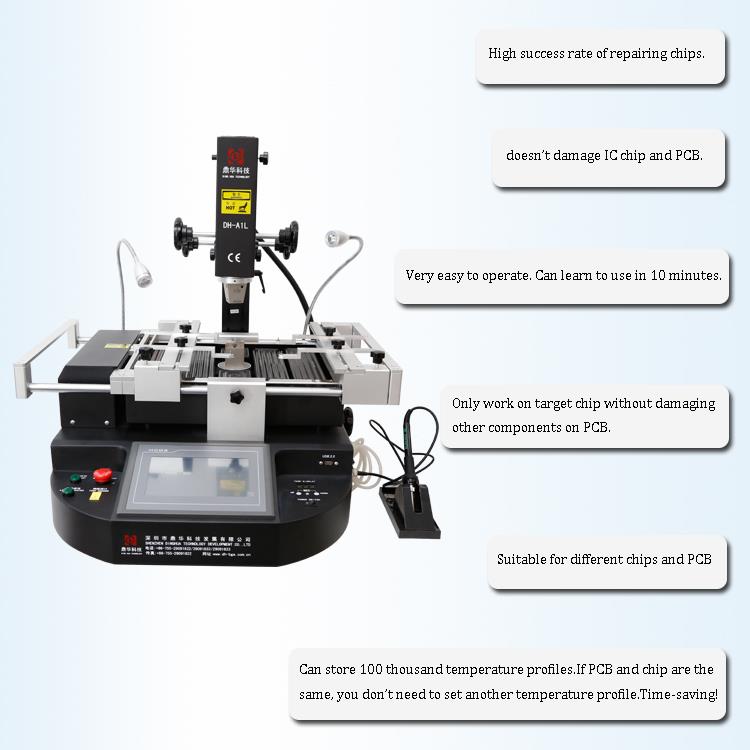

3.DH-A1L BGA 재작업 스테이션을 선택해야 하는 이유는 무엇입니까?
4. 관련 지식:
BGA의 장점
BGA는 수백 개의 집적 회로용 소형 패키지를 생산하는 문제에 대한 솔루션입니다.
핀의. 핀 그리드 어레이와 SOIC(Dual-In-Line Surface Mount) 패키지가 점점 더 많은 핀으로 생산되고 있었고,
핀 사이의 간격이 줄어들었지만 이로 인해 납땜 공정에 어려움이 발생했습니다. 패키지로
핀이 서로 가까워지면 실수로 납땜으로 인접한 핀을 연결할 위험이 커졌습니다.
개별 리드가 있는 패키지(예: 다리가 있는 패키지)에 비해 BGA 패키지의 또 다른 장점은 열이 낮다는 것입니다.
패키지와 PCB 사이의 저항. 이는 패키지 내부의 집적 회로에서 발생하는 열을 허용합니다.
PCB로 더 쉽게 흐르도록 하여 칩이 과열되는 것을 방지합니다.
전기 도체가 짧을수록 원하지 않는 인덕턴스가 낮아지며, 이는 원하지 않는 왜곡을 유발하는 특성입니다.
고속 전자 회로의 신호. 패키지와 PCB 사이의 거리가 매우 짧은 BGA는 리드 인덕턴스가 낮아 고정 장치에 탁월한 전기적 성능을 제공합니다.

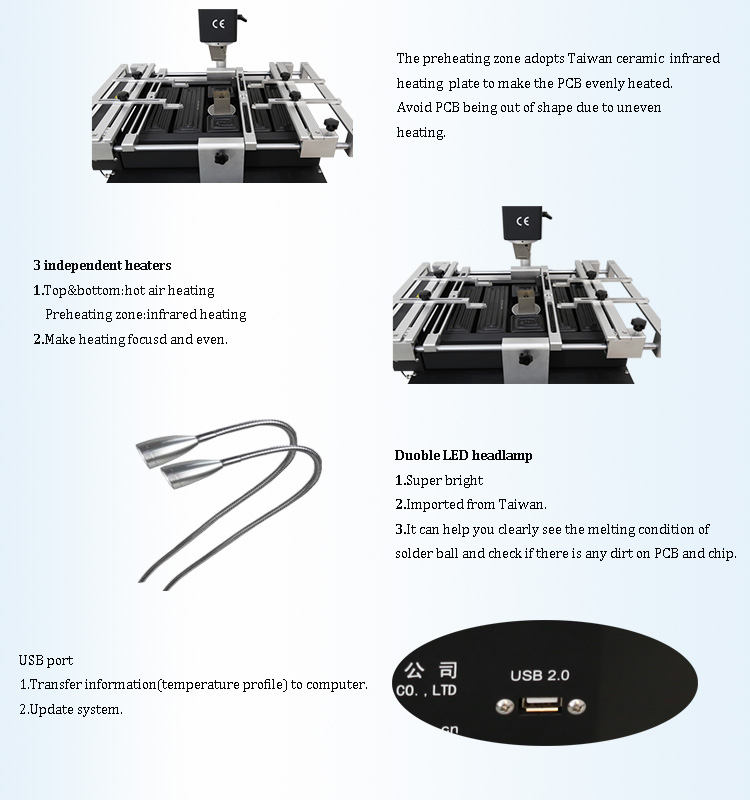

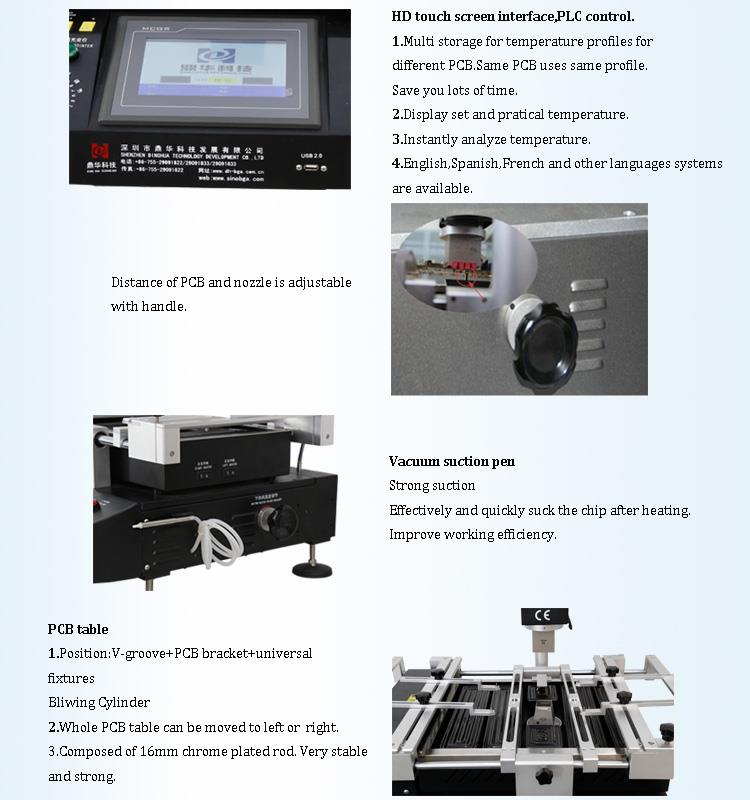

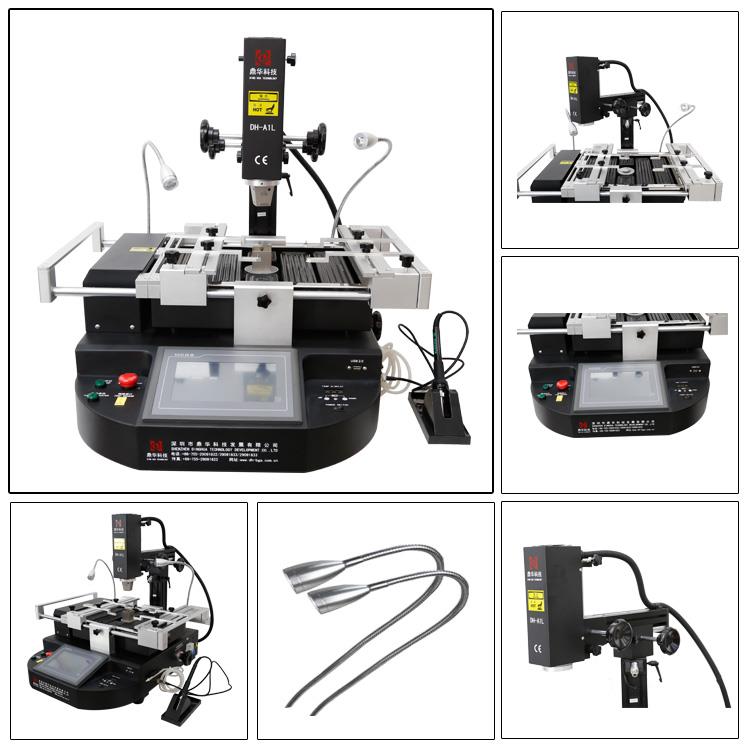

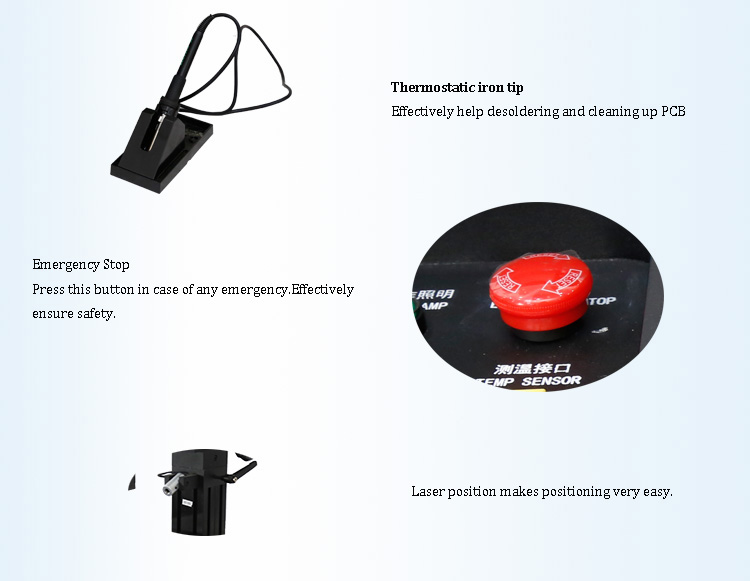

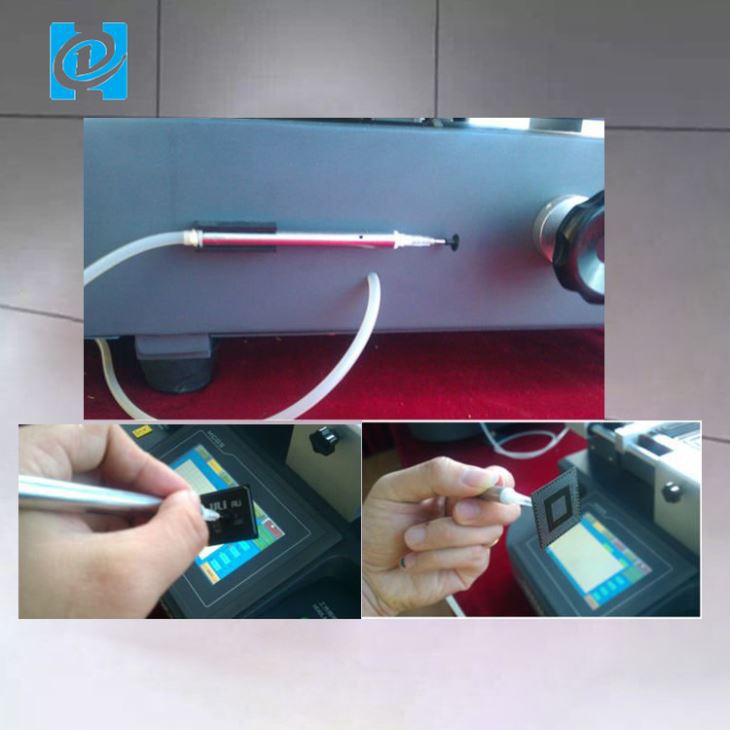

5.DH-A1L BGA REWORK STATION의 상세 이미지

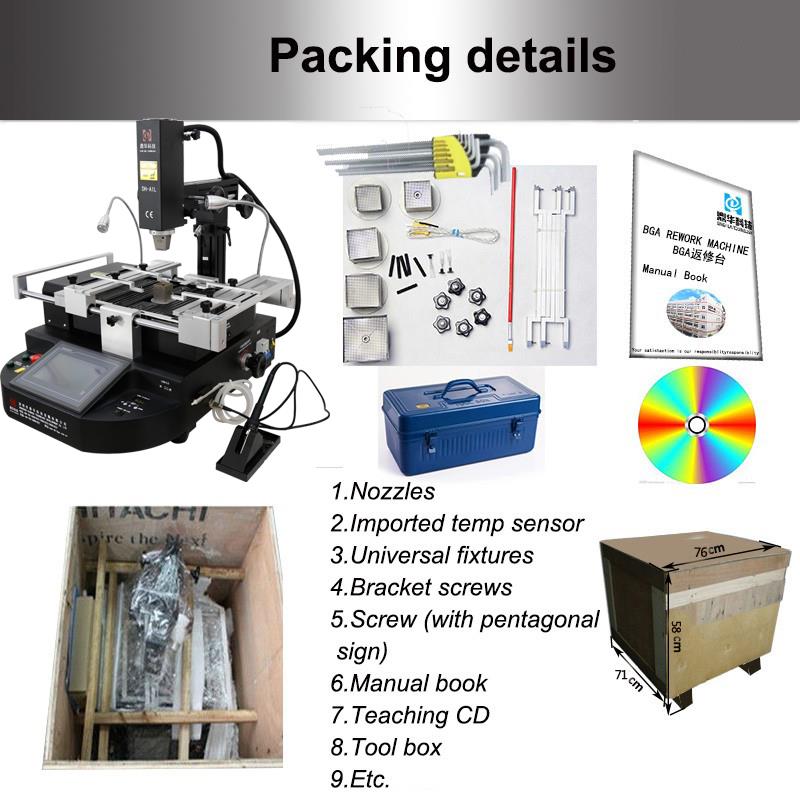

6.DH-A1L BGA REWORK STATION의 포장 및 배송 세부 사항
DH-A1L BGA REWORK STATION 납품 세부정보
|
해운: |
|
1. 배송은 결제 완료 후 영업일 기준 5일 이내에 완료됩니다. |
|
2.DHL, FedEX, TNT, UPS 및 바다 또는 항공을 포함한 기타 방법으로 빠른 배송 배송. |
7.FAQ
Q: 왜 우리를 선택합니까?
Q: 결제는 어떻게 하나요? 어느 쪽이 더 낫나요?
Q: 패키지는 어떻습니까? 배송중에는 안전한가요?
Q: 이 기계는 조작하기 쉽나요? 경험이 없는데도 잘 운영할 수 있나요?
우리를 지원하기 위해 사용자 설명서와 작동 비디오를 제공합니까?
