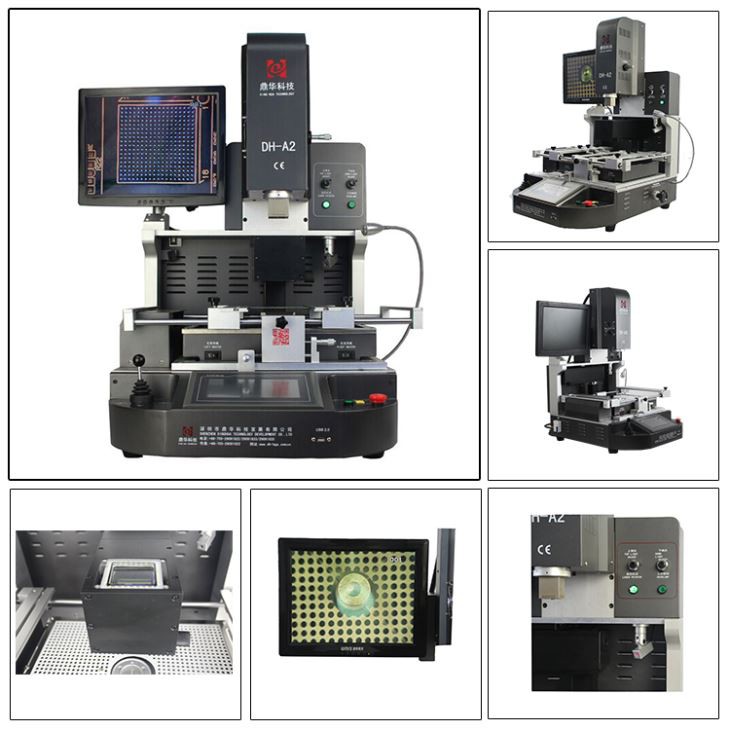

3개의 가열 영역 터치 스크린 BGA 재작업 기계

1. 신청

다양한 전자 제품의 PCB에 적합합니다.

컴퓨터, 스마트폰(iPhone, Huawei, Samsung), 노트북, MacBook 로직 보드, 디지털 카메라, 에어컨, TV 및 의료 산업, 통신 산업, 자동차 산업 등의 기타 전자 장비의 마더보드.

BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED 칩 등 다양한 종류의 칩에 적합합니다.

2. 제품특징



• 자동 납땜 제거, 장착 및 납땜.

• 정밀한 광학 정렬 시스템

Panasonic CCD 카메라 렌즈는 정렬 정확도와 수리 성공률을 효과적으로 높입니다. 모니터 화면에 이미지가 표시됩니다.

• 상단 열기 흐름은 조정 가능하여 모든 칩의 요구 사항을 충족합니다.

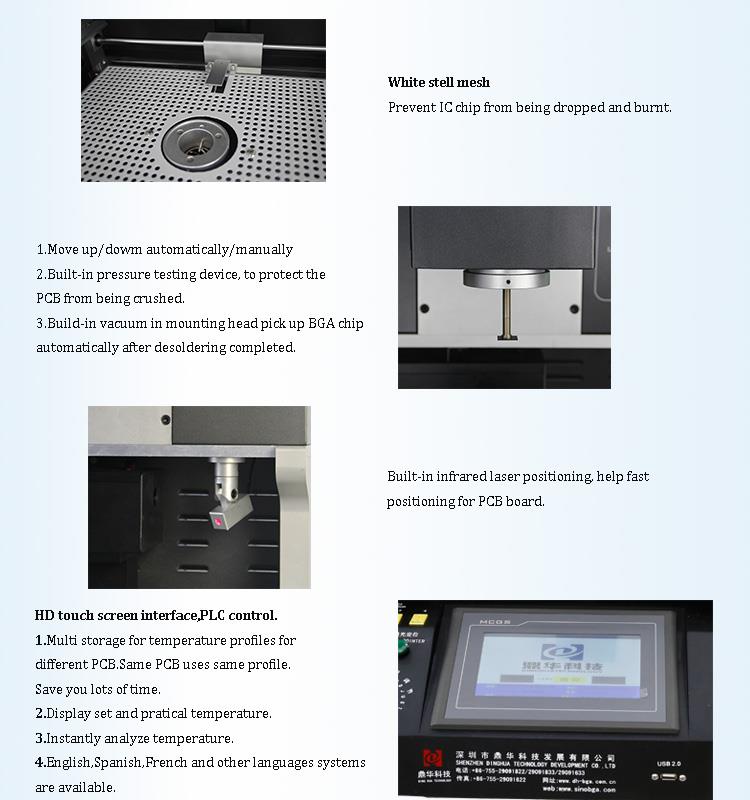

•적외선 레이저 포지셔닝이 내장되어 있어 PCB의 빠른 포지셔닝을 도와줍니다.

•상부 가열 헤드와 장착 헤드 2 in 1 디자인.

• 압력 테스트 장치가 내장된 마운팅 헤드로 PCB가 부서지는 것을 방지합니다.

3. 사양

힘	5300w
탑히터	열기 1200w
바닥 히터	열기 1200W. 적외선 2700w
전원공급장치	AC220V±10% 50/60Hz
차원	L530*W670*H790mm
포지셔닝	V 홈 PCB 지원 및 외부 범용 고정 장치 포함
온도 조절	Ktype 열전대, 폐쇄 루프 제어, 독립 가열
온도 정확도	±2도
PCB 크기	최대 450*490mm, 최소 22*22mm
워크벤치 미세 조정	앞으로/뒤로 ±15mm, 오른쪽/왼쪽으로 ±15mm
BGA 칩	80*80-1*1mm
최소 칩 간격	0.15mm
온도 센서	1(선택사항)
순중량	70kg

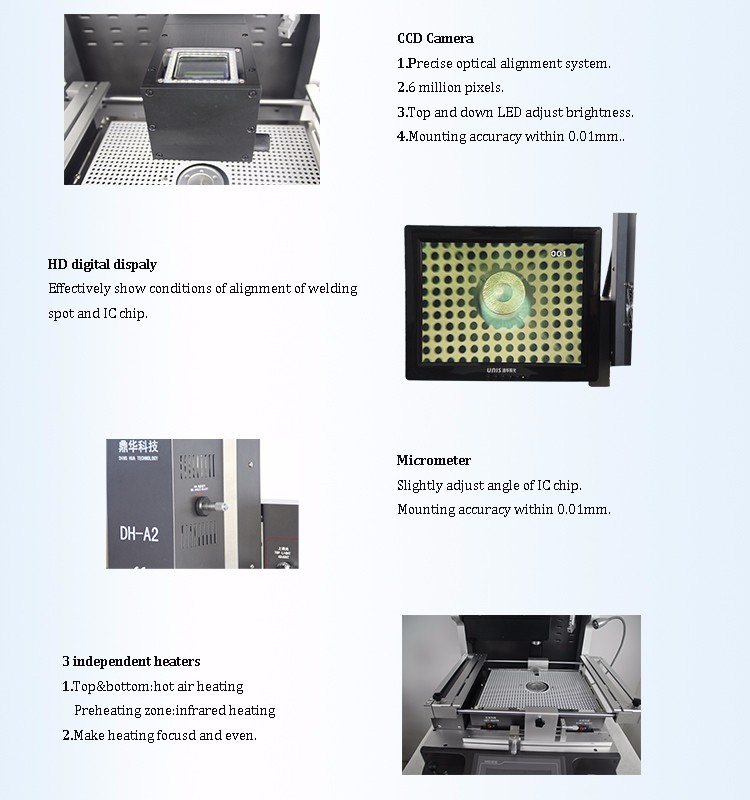

4. 세부사항

1.CCD 카메라(정밀 광학 정렬 시스템);

2.HD 디지털 디스플레이;

3. 마이크로미터(칩의 각도 조정)

4.3 독립 히터(열풍 및 적외선);

5. 레이저 포지셔닝;

6. HD 터치스크린 인터페이스, PLC 제어;

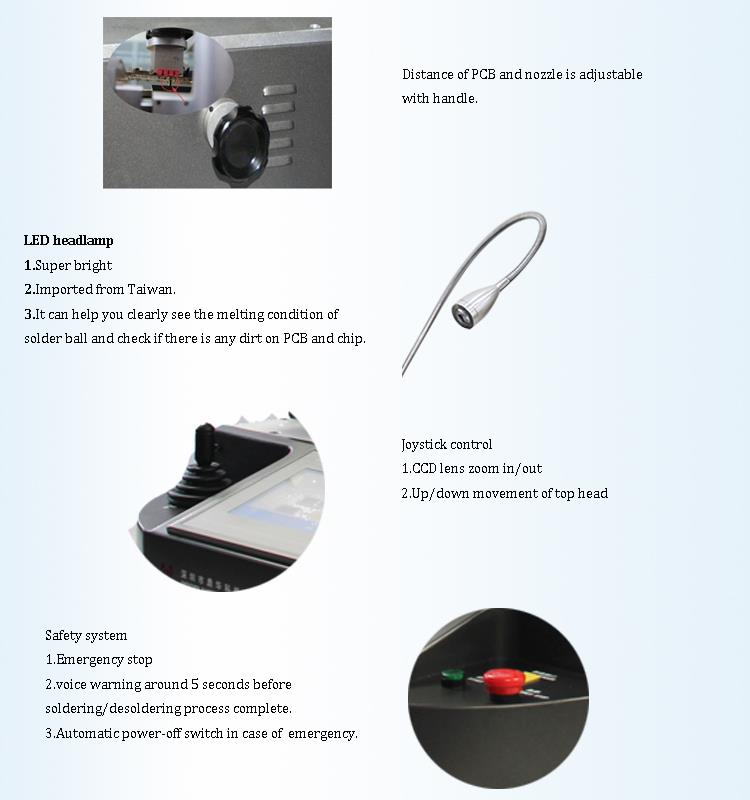

7. 지도된 전조등;

8. 조이스틱 제어.

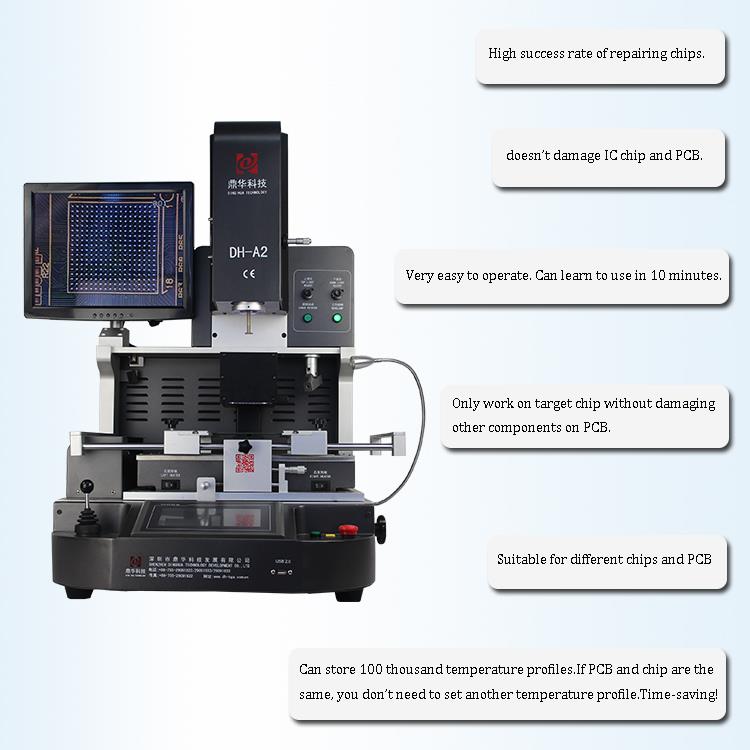

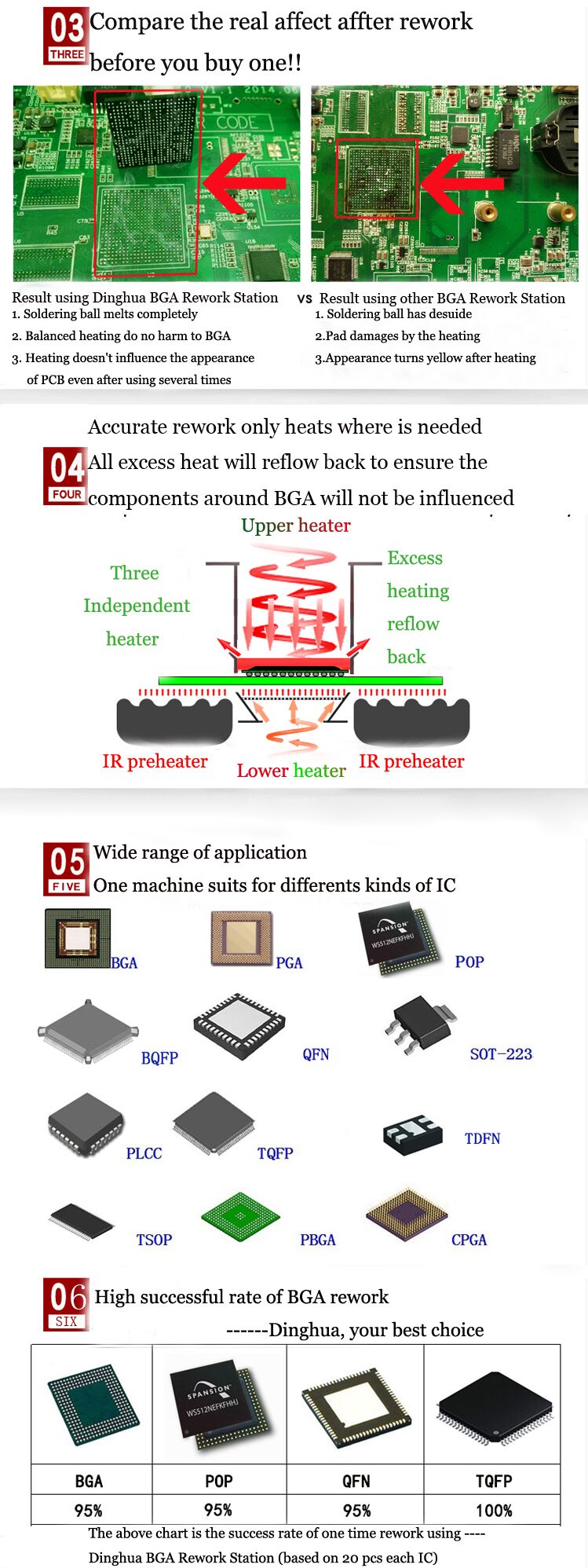

5.왜 우리의 3개 가열 구역 터치 스크린 bga 재작업 기계를 선택합니까?



6. 증명서

고품질의 제품을 제공하기 위해 SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD는 최초로 UL, E-MARK, CCC, FCC, CE ROHS 인증서를 통과했습니다. 한편, 품질 시스템을 개선하고 완벽하게 하기 위해 Dinghua는 ISO, GMP, FCCA, C-TPAT 현장 감사 인증을 통과했습니다.

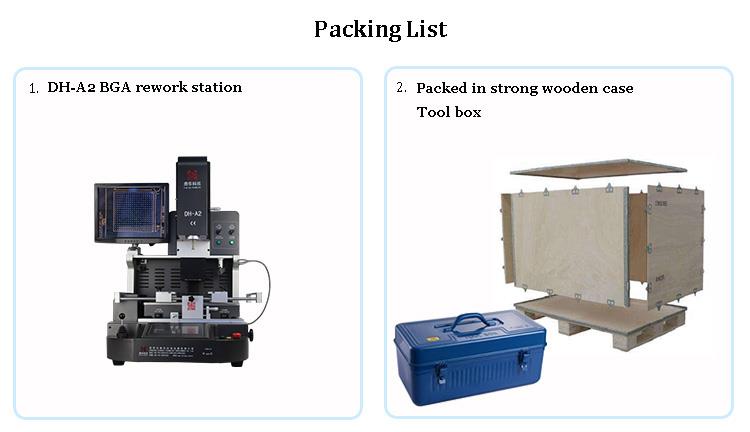

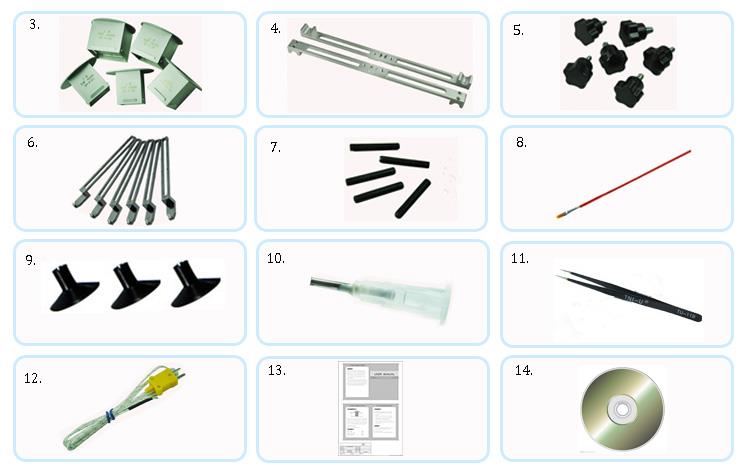

7. 포장 및 배송



8. 문의하기

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9.FAQ

• BGA Rework 장비에서 PCB 및 칩 수리의 높은 성공률을 위한 필수요소는 무엇인가?

A: 분할 비전, 2색 분리, 확대/축소 및 미세 조정 기능을 갖춘 컬러 광학 시스템, 수차 감지 장치 장착, 자동 초점 및 소프트웨어 작동 포함

• 귀하의 BGA 재작업 기계는 어떻게 칩의 솔더볼과 PCB의 솔더링 조인트의 정밀한 정렬을 보장합니까?

A: 수동 x, Y축 이동, 2색 분할 조명, 확대/축소 및 색차 해상도 장치를 포함한 미세 조정 기능을 갖춘 컬러 광학 비전 시스템입니다. 디스플레이 화면에는 칩의 솔더볼과 PCB의 솔더링 조인트의 정렬 상태가 명확하게 표시됩니다.

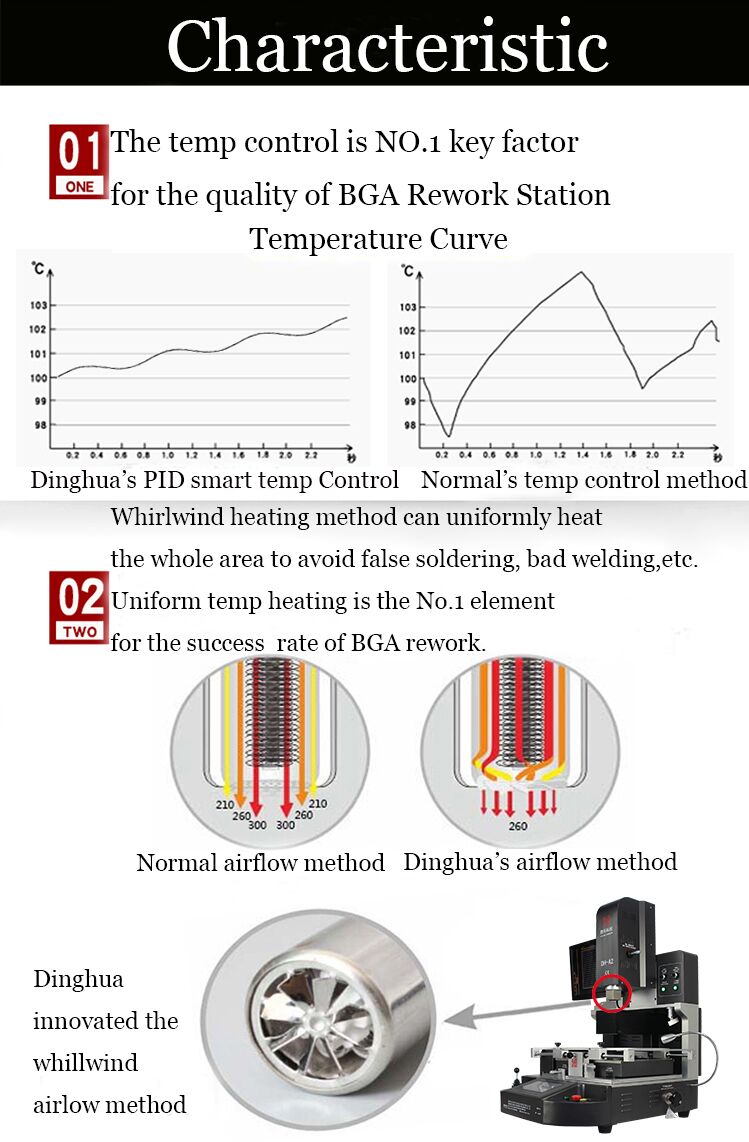

•BGA Rework 장비의 열풍 및 적외선 가열 원리는 무엇입니까?

A: 독립된 히터가 3개 있습니다. 상단 열기 + 하단 열기 + 적외선 예열 플랫폼. 뜨거운 공기는 빠르게 데워지고 냉각되는 장점이 있습니다. 온도 제어가 매우 쉽습니다. PCB 변형을 방지하기 위해 적외선 바닥이 있습니다. (일반적인 변형 이유: PCB와 대상 BGA 칩 위치 간의 온도 차이가 큽니다.) 이 모델의 기계는 제어가 비교적 쉽고 온도는 다음과 같습니다. 제어하기 쉽습니다.
