BGA 납땜 스테이션 휴대 전화 수리

특징 : 분할 비전, 자동 납땜 및 황폐화, 수입 CCD 정렬 시스템, 독립 제어 시스템 등 .

문의 보내기

설명

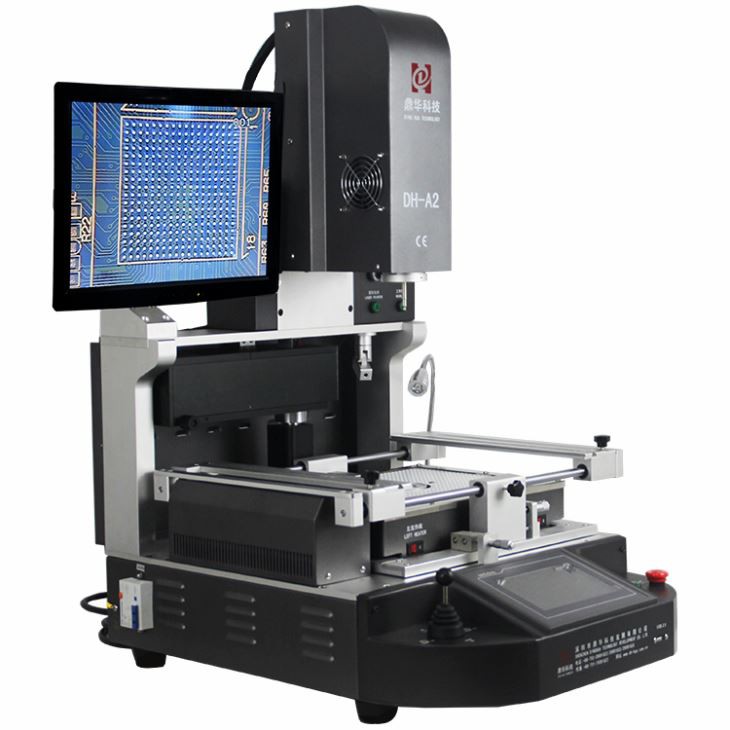

가장 인기있는 모델 DH-A2 BGA 솔더링 스테이션 휴대폰 수리

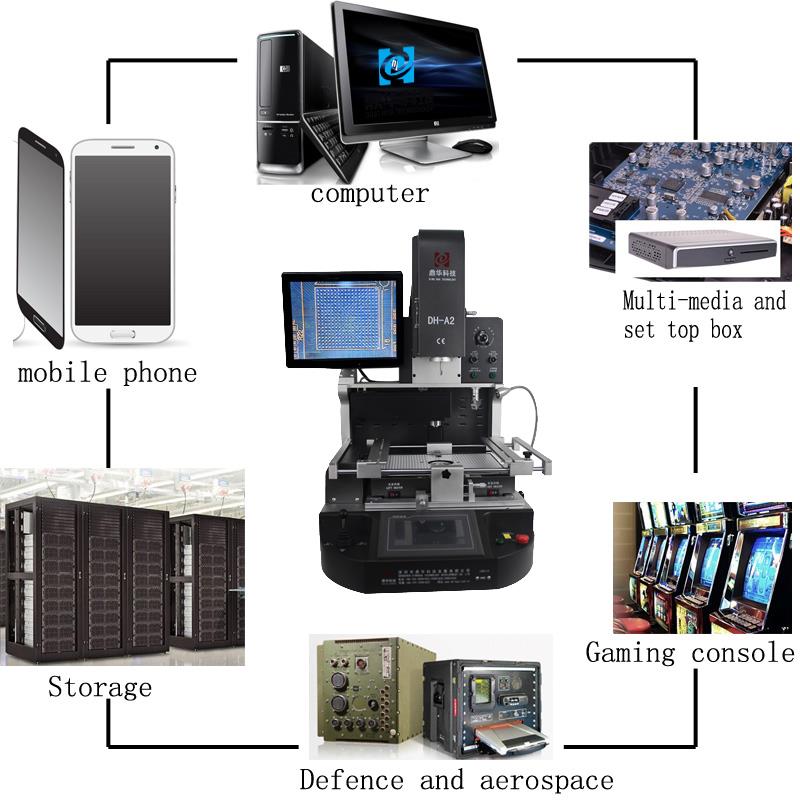

컴퓨터, 핸드폰, 멀티미디어 장치 및 셋톱 박스뿐만 아니라 미사일, 항공기 및 레이더 시스템과 같은 군사 제품 .에서 널리 사용됩니다.

A 휴대 전화 수리를위한 BGA 납땜 스테이션휴대 전화 로직 보드 .에 대한 Desolder and Solder BGA (Ball Grid Array) 칩을 정확하게 Desolder 및 Solder BGA (Ball Grid Array) 칩으로 설계된 특수 재 작업 기계입니다.

열기 또는 적외선 난방 모듈 (상단 + 하단 또는 IR 예열)
PID 폐쇄 - 루프 온도 제어
칩 취급을위한 옵션 진공 픽업
칩 포지셔닝을위한 CCD 비전 또는 레이저 정렬 시스템
온도 제어 및 사전 설정을위한 LCD 또는 터치 스크린 디스플레이

매개 변수

전원 공급 장치	110 ~ 250V 50/60Hz
전력 등급	5400W / 20A
전원 플러그	다른 요구 사항에 따라 옵션
조정	분할 비전, 마이크로 미터 조정, HD 모니터 이미징
PCB 크기 사용 가능	2020 ~ 430450mm
사용 가능한 구성 요소 크기	11 ~ 8080mm
작업 모델	납땜, 황폐 및 포지셔닝
장착 압력	＜ 0.2N
장착 정확도	0.01mm
온도 정밀도	1도
차원	600700850mm
무게	70kg

BGA 솔더링 스테이션 휴대 전화 수리 DH-A2 세부 사항

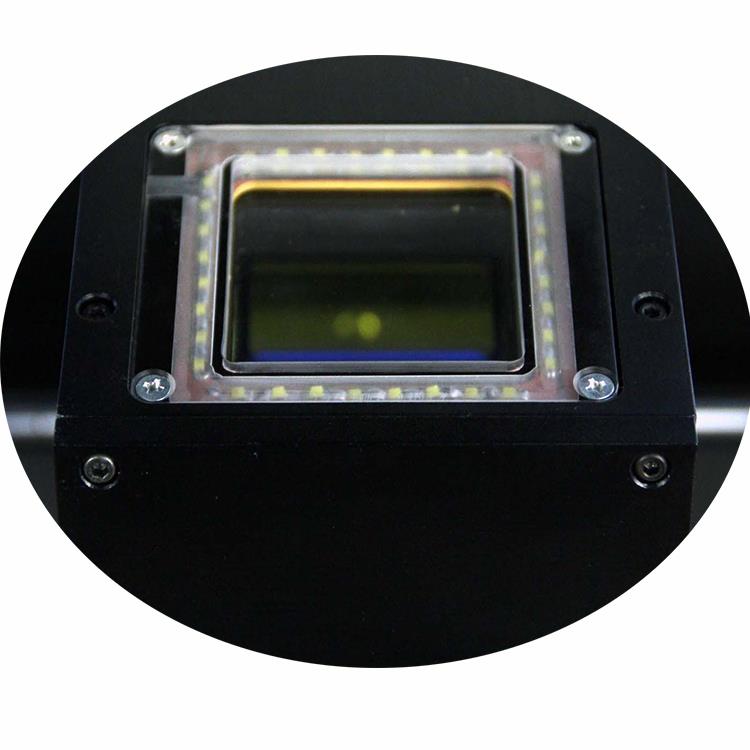

화면 및 광학 CCD 정렬 시스템을 모니터링합니다.

마더 보드 .

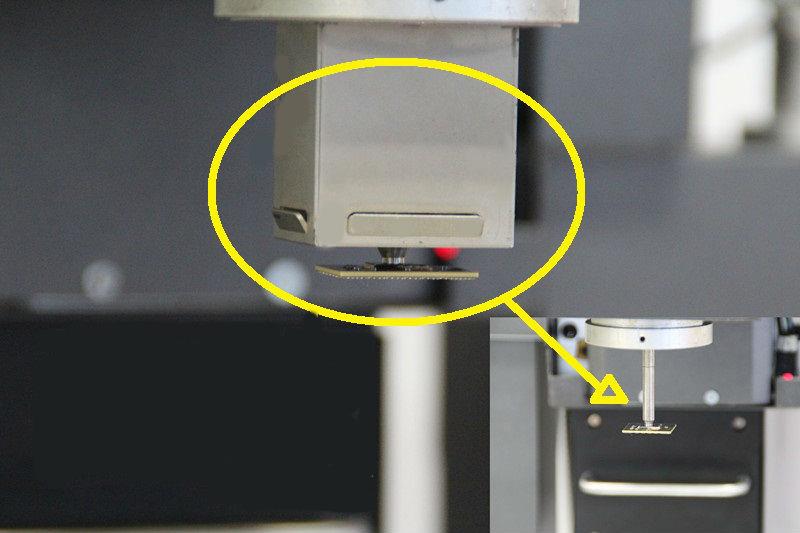

납땜, 황량 또는 위치를 위해 칩이 픽업되면 모델 중 하나는 괜찮습니다.시스템은 다음 단계로 자동으로 이동합니다 .

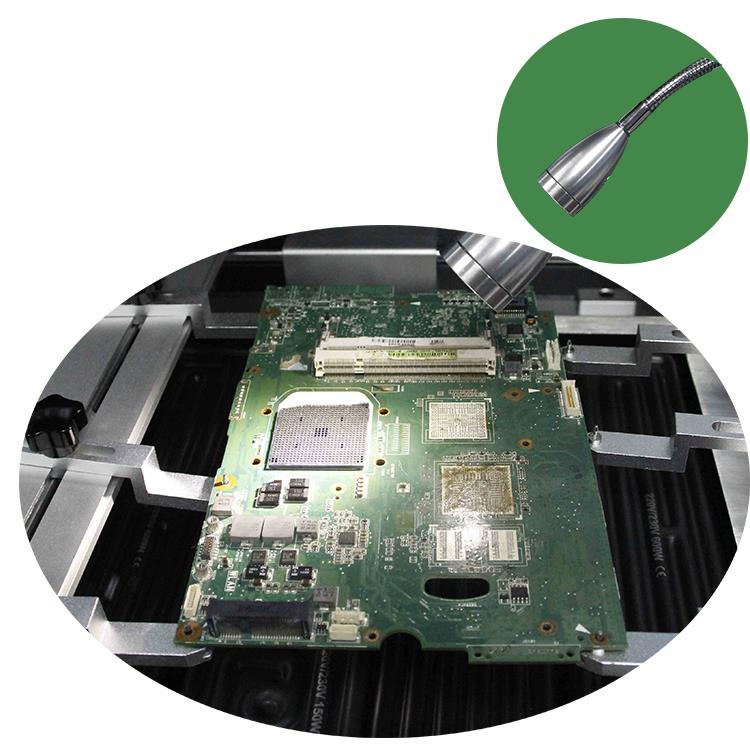

밝은 LED는 PCB의 다른 위치에 대해 유연 할 수 있으며편리한 작업 편리하게 .

모양이있는 PCB는 아래와 같이 작업 테이블에 고정 될 수 있습니다.납땜 및 황폐화 .

BGA 납땜 스테이션의 특징 DH-A2

임베디드 산업용 컴퓨터고화질 터치 스크린 휴먼-머신 인터페이스 (HMI), PLC 제어 및 실시간 곡선 분석 .이를 통해 설정과 실제 온도 곡선을 실시간으로 표시하고 곡선의 분석 및 보정을 허용합니다. .
고정밀 K- 타입 열전대 폐 루프 제어PLC 및 온도 모듈과 통합 된 자동 온도 보상 시스템 .을 사용하면 ± 1도 .의 편차를 사용하여 정확한 온도 제어를 보장합니다. 외부 온도 측정 인터페이스는 정확한 온도 감지 및 정확한 분석 및 측정 온도 곡선의 정확한 분석 및 수정을 가능하게합니다 ({3}}.
스텝 모션 제어 시스템안정적이고 신뢰할 수 있고 안전하며 효율적인 작동 . 고밀도 디지털 비디오 정렬 시스템이 채택됩니다 . PCB 포지셔닝은 V 자형 그루브와 선형 슬라이딩 시트를 사용하여 X, Y 및 Z 축을 따라 미세 또는 빠른 조정을 허용하여 편리하고 PCB 위치를 개최 할 수 있습니다. 크기 .
유연하고 탈착식 범용 비품PCB를 보호하고, 에지 장착 구성 요소의 손상을 방지하며, PCB 변형을 피하십시오 . 재 작업을위한 광범위한 BGA 패키지 크기와 호환됩니다 ..
다중 합금 공기 노즐이 장착되어 있습니다, 360도 회전하고 배치 할 수 있습니다 . 설치 및 교체하기 쉽습니다 .

그만큼상단 및 하부 난방 구역독립적으로 제어되는 3 개의 온도 영역 .이 구역은 다단계 온도 제어를 동시에 수행 할 수 있으며, 다양한 가열 영역에서 최적의 납땜 결과를 보장 할 수 있습니다 ({2}} 가열 온도, 시간, 램프 속도, 냉각 및 진공 설정은 모두 디스플레이 단위를 통해 조절할 수 있습니다.
