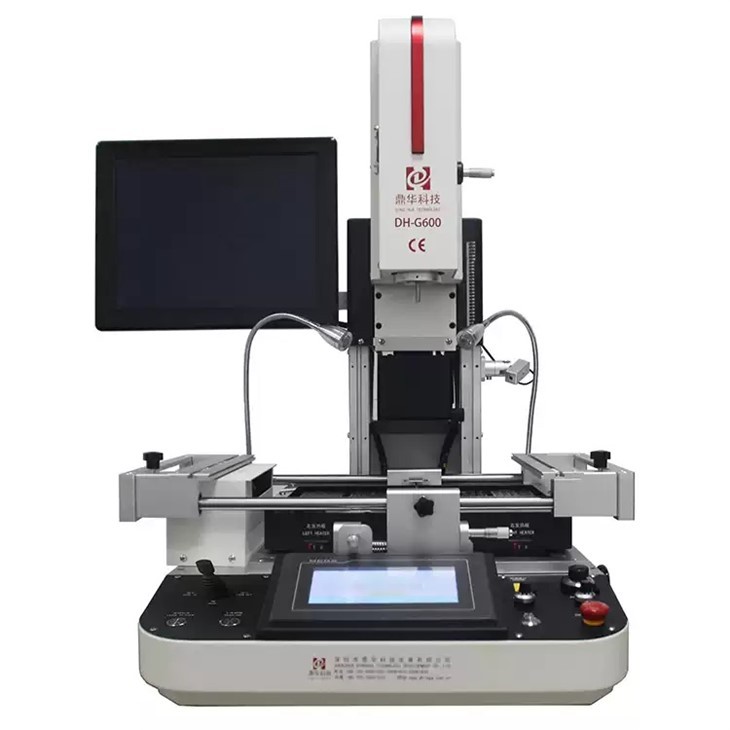

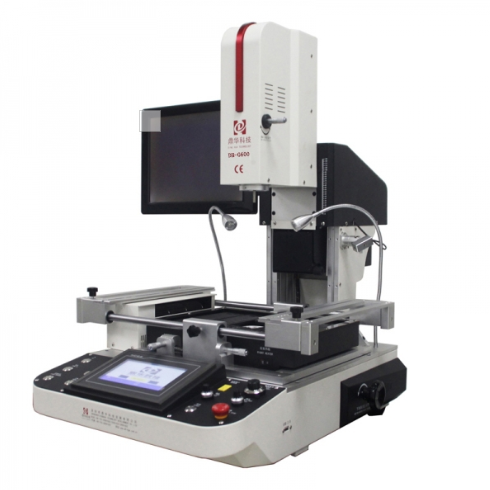

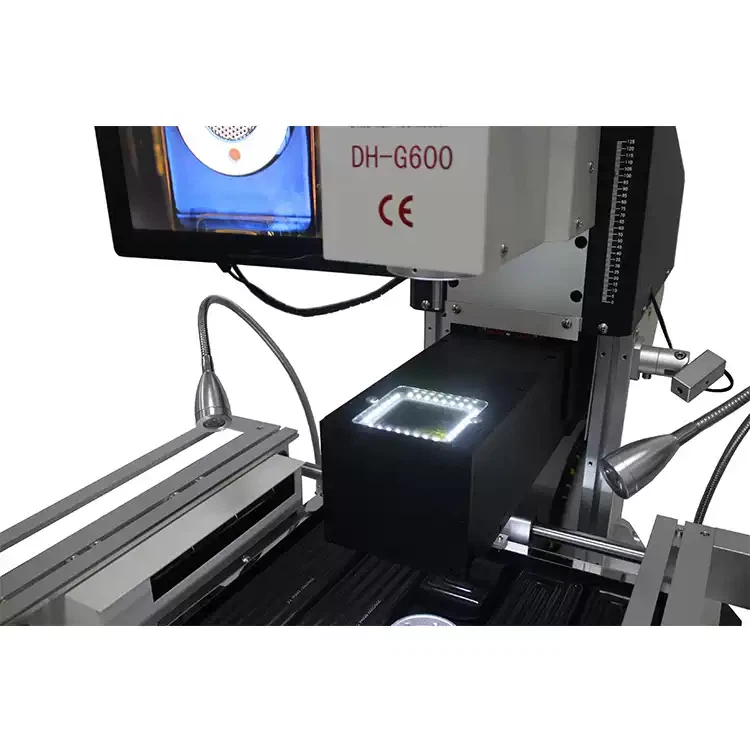

Dinghua DH-G600, 광학 정렬 BGA 재작업 스테이션, 3개- 구역 적외선 가열 항온 칩 재작업 스테이션, 칩 분해 및 조립용 통합 기계.

문의 보내기

설명

자동화 장비 제조 분야의 중국 선두주자

Shenzhen Dinghua Technology Co., Ltd.는 X-RAY 기계, X-RAY 검사 장비, BGA 재작업 장비 및 자동화 장비의 R&D, 생산, 판매 및 서비스를 통합하는 국가적 첨단 기술 기업입니다. 우리는 귀하에게 고품질의 제품, 포괄적인 서비스 및 고급 기술 지원을 제공할 수 있는 절대적인 힘을 가지고 있습니다.-

지금 문의 보내기

제품 설명

1.실시간 곡선 분석이 가능한 HD 터치스크린 HMI- 설정 및 실제 온도 곡선을 즉시 표시 및 분석/수정합니다.

2.고정밀 K-형 열전대 폐쇄형-루프 제어 + 자동 온도 보상 시스템, ±2도 정확도를 위해 온도 모듈과 쌍을 이룹니다. 외부 온도 측정 포트를 통해 정확한 곡선 분석 및 교정이 가능합니다.

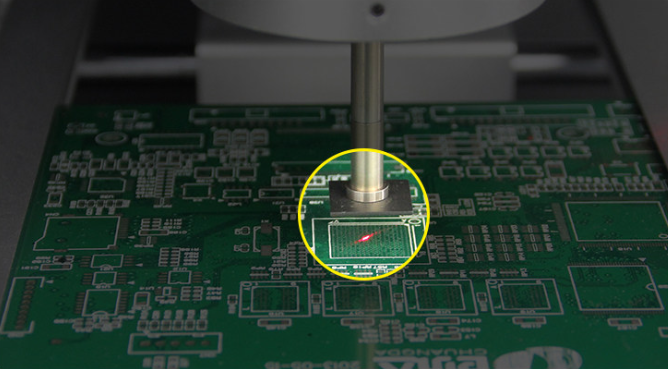

3. 고정밀- 디지털 비전 정렬 시스템; V-홈과 선형 슬라이드를 통한 PCB 포지셔닝을 통해 X/Y/R 축을 미세하고 빠르게 조정할 수 있어 다양한 PCB 크기 및 레이아웃에 적응할 수 있습니다.

4. 유연한 이동형 범용 고정 장치는 재작업을 위한 모든 BGA 패키지 크기와 호환되는 가장자리 구성 요소 손상/변형으로부터 PCB를 보호합니다.

5. 다중 합금 노즐 포함; 360도 회전이 가능해 설치와 교체가 쉽습니다.

6.3 독립된 상부 및 하부 가열 구역은 다-그룹, 다단계{2}}온도 제어를 동시에 지원하여 최적의 납땜 효과를 보장합니다. 가열 온도, 시간, 기울기, 냉각 및 진공은 모두 HMI에서 구성 가능합니다.

구역당 7.8-단계 온도 제어, 빠른 BGA별 리콜을 위한 대규모 곡선 저장 기능. 곡선 분석, 설정 및 수정은 터치스크린에서 직접 사용할 수 있습니다. 각 구역에 대한 독립적인 PID 알고리즘은 균일한 가열과 정확성을 보장합니다.

8. 고-전력 교차-팬으로 PCB를 빠르게 냉각시켜 변형을 방지할 수 있습니다. 장착, 납땜 및 제거 공정을 위한 스마트 자동 제어.

9.U 디스크에 곡선 데이터를 쉽게 다운로드할 수 있는 USB 포트; 터치스크린 서비스 수명을 연장하기 위해 마우스 연결이 지원됩니다.

10.음성으로 제어되는-사전-알람은 프로세스가 완료되기 5~10초 전에 운영자에게 알립니다. 가열이 정지된 후 냉각 시스템이 작동하고, 온도가 상온으로 돌아오면 자동으로 꺼지므로 잔열로 인한 기계 노화를 방지할 수 있습니다.

11.CE-인증을 받았으며 비상 정지 버튼과 사고 시 자동 전원 차단 기능을 갖추고 있습니다.-

제품 매개변수

총 전력	5500W
탑히터	1200W
바닥 히터	두 번째 온도 영역은 1200W이고 세 번째 온도 영역은 3000W입니다.
힘	AC220V±10% 50/60Hz
치수	L760×W885×H890mm
포지셔닝	V- 모양의 슬롯, X 방향으로 조정 가능한 PCB 브래킷, 범용 클램프 장착.
온도 조절	K-형 열전대(K 센서), 폐쇄 루프 제어
온도 정확도	±2도
PCB 크기	최대 380×370mm 최소 22×22mm
워크벤치 미세 조정-	전후 ±15mm, 좌우 ±15mm
BGA 칩	2X2-50X50mm
최소 칩 간격	0.15mm
외부 온도 센서	1, 확장 가능(옵션)
순중량	60kg
주요 특징	노트북 bga 기계, smd 및 bga 재작업 스테이션, bga smd 재작업 스테이션

세부 사진

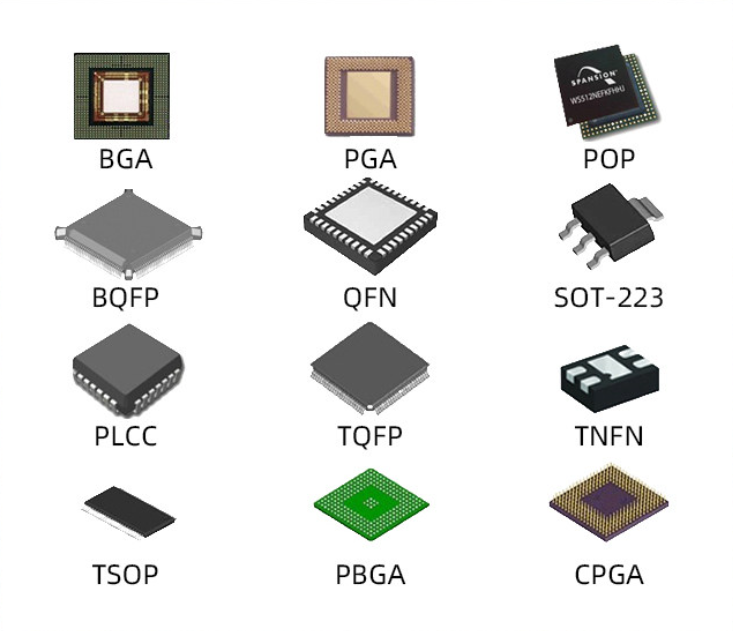

모든 종류의 칩은 수리를 위해 반환될 수 있습니다.

BGA, PGA, POP, BQFP, QFN, SOT-233, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA 요법 .....

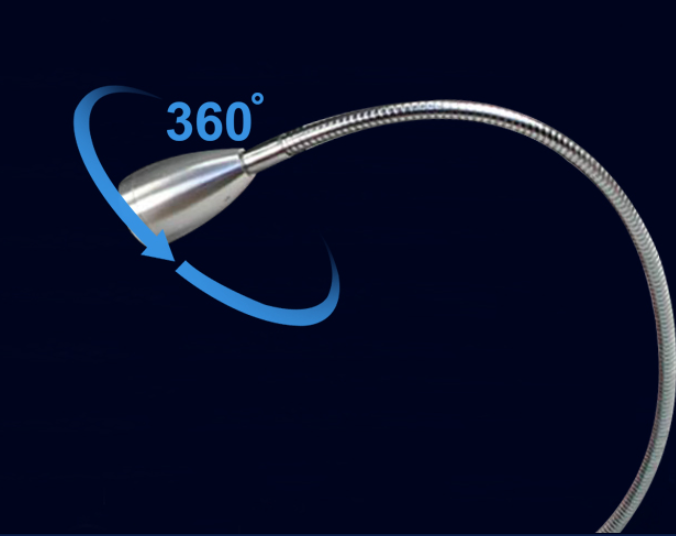

사각지대 없는 PCB 검사를 위한 360도 회전형 냉광 조명입니다.

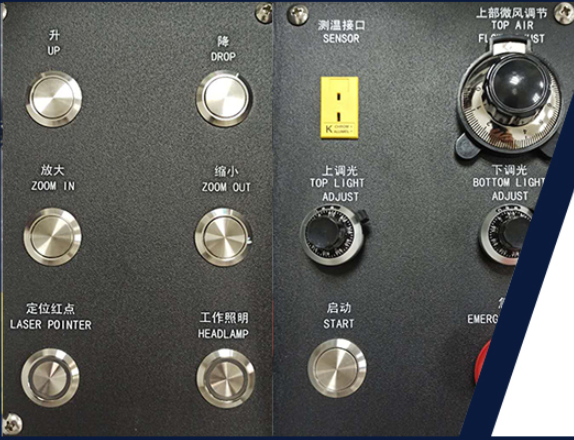

이 smd&bga 재작업 스테이션 쉬운 작동을 위해 외부 버튼으로 구성

터치스크린 디스플레이에는 중국어와 영어 문자, 8가지 온도 설정 및 독립적인 온도 제어 기능이 있습니다.

마이크로미터의 이 bga smd 재작업 스테이션은 0.01mm의 정렬 정확도로 정밀한 미세 조정을 제공하여 자연스럽고 정확한 장착을 제공합니다.{0}}

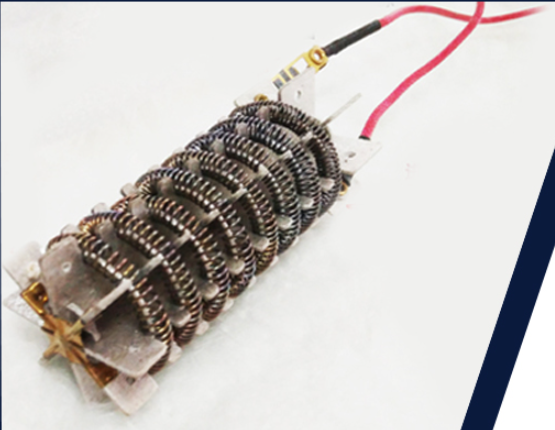

이 bga smd 재작업 스테이션은 독일-제 가열 요소와 가열 모듈을 사용하며 품질이 보장됩니다.

다양한 크기의 PCB 보드를 수용할 수 있는 초대형 PCB 보드입니다.
