컴퓨터 상자 자동차 수리
1. 컴퓨터 박스 자동차 수리는 ECU(전자 제어 모듈) 수리라고도 합니다.
2. 온도 프로필은 최대 50 000 그룹까지 저장됩니다.
3. 자동으로 납땜 또는 납땜 제거를 시작하는 하나의 키입니다.
4. PCB를 더 잘 보호하는 하이브리드 가열.
설명
컴퓨터 상자 자동차 수리를 위한 높은 자동 재작업 기계
더 높은 가격 대비 성능과 특허받은 광학 정렬 기술을 보유하고 있는 DH(Dinghua) 재작업 시스템은 전 세계 시장의 선두에 자리잡고 있습니다. 휴대폰 업계에서도 자동차 ECU, 노트북, 통신장비 등 다른 업계는 물론이고 구글의 입찰에서도 승리했다.
제품 매개변수:
| 모델 | DH-A2E |
| 전원공급장치 | 110~220V +/- 10% 50/60Hz |
| 정격 출력 | 5000W |
| 상부난방 | 조정될 수 있는 열기 |
| 보텀 가열 | PCBa 및 칩 레벨을 위한 하이브리드 가열 |
| 설치 | 광학 정렬, 가시적 절차, 정확도 0.01mm |
| PCB 크기 | 10*10~450*500mm |
| 작은 조각 | 1*1~80*80(80*80mm 이상, 선택 사항) |
| 자동화 수준 | 높은 자동 |
| 판매 후 | 온라인 가이드 및 교육(필요한 경우 영상 통화) |
| 납땜 공 | 무연 또는 무연 및 솔더 페이스트(사용자 제공) |
| 전원 플러그 | 고객의 요구 사항 |
| 빈도 | 3시간 일하고 10분 휴식 |
| 칩피더 | 자동으로 칩을 운반하여 납땜하거나 수령하고 돌아갑니다. |
| 광학 CCD | 오토매틱 |
| 측면 카메라 | 솔더볼 녹는 상태 관찰(옵션) |
| 차원 | 600*700*850mm |
| 무게 | 70kg |
기계 작동 절차:
1. 칩/구성요소 제거 또는 납땜 제거:
시작하는 하나의 키, 가열 후 칩이 자동으로 픽업됩니다.

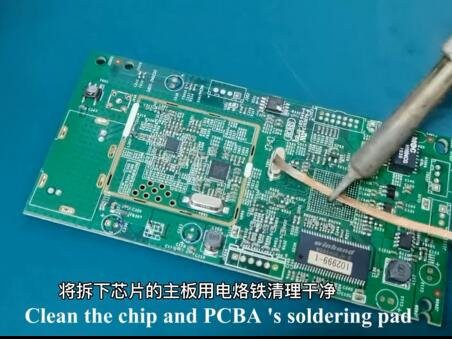

2. 칩 및 PCB 납땜 패드 청소
리볼링 준비를 위해 칩 제거 및 납땜 패드를 수동으로 청소합니다.
3. 솔더 페이스트 리볼링 또는 프린팅
솔더 페이스트를 리볼하거나 인쇄하는 칩의 요구 사항에 따르면,
더 나은 보호 환경을 위해 다음을 사용하는 것이 좋습니다.
무연 솔더링 볼 또는 솔더 페이스트.
4. 솔더볼이나 솔더페이스트를 굳히는 방법

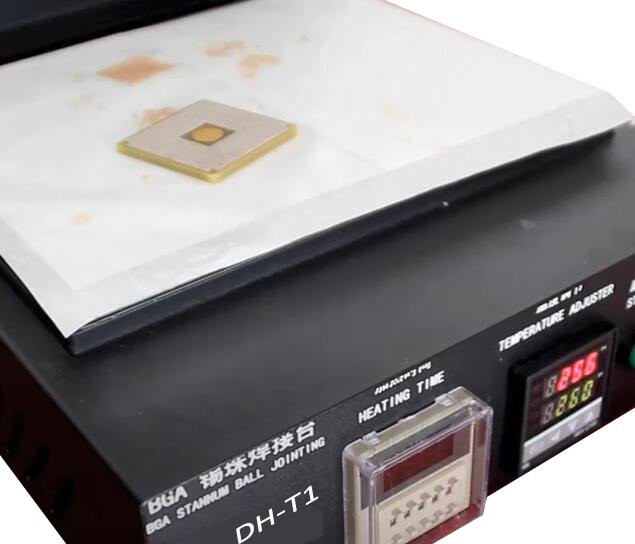

위와 같은 소형 스테이션(DH-T1)을 사용할 수 있으며, 이는 2개 부분으로 나누어져 있습니다. 하나는 난방용이고 다른 하나는 난방용입니다.
냉각용.
5. 광학 정렬.
장착 정확도는 최대 0.01mm로 칩이 완전히 올바른 위치에 놓이도록 보장합니다.
마더보드의 위치.
6. 납땜.
자동 납땜, 자동 냉각 및 자동 기계 가공
다음에 사용하는 것이 더 편리한 재설정입니다.
컴퓨터 상자 자동차 수리: 관련 정보에 대한 지식
트립 컴퓨터는 일반적으로 EFI(전자식 연료 분사) 차량에 연료 분사량, 혼합비 및 기타 기능을 제어하는 데 사용됩니다. 마이크로컴퓨터와 주변회로로 구성된다. 마이크로컴퓨터는 마이크로프로세서(CPU), 메모리, 입출력 인터페이스를 하나의 칩에 통합한 것입니다.
주요 구성 요소는 마이크로컴퓨터이며, CPU가 핵심 부분입니다. ECU(전자 제어 장치)는 입력 신호를 디지털 형식으로 변환하고 저장된 참조 데이터를 기반으로 비교 처리를 수행하고 출력 값을 계산합니다. 그런 다음 출력 신호는 릴레이 및 스위치와 같은 다양한 조정 서보 구성 요소를 제어하기 위해 전력으로 증폭됩니다.
ECU는 입력회로, 마이크로컴퓨터, 출력회로의 세 부분으로 구성됩니다. 입력 회로는 센서 및 기타 장치의 신호를 받아들이고 이러한 신호를 필터링 및 증폭하여 특정 전압 레벨로 변환합니다. 센서에서 ECU의 입력 회로로 전송되는 신호는 아날로그일 수도 있고 디지털일 수도 있습니다. 입력 회로의 아날로그/디지털 변환기는 아날로그 신호를 디지털 신호로 변환한 후 마이크로컴퓨터로 전송합니다. 마이크로컴퓨터는 이러한 사전 처리된 신호를 처리하고 처리된 데이터를 출력 회로로 보냅니다. 출력 회로는 디지털 정보의 힘을 증폭하고 어떤 경우에는 이를 다시 아날로그 신호로 변환하여 제어된 조정 서보 구성 요소를 구동합니다.
