LGA 재작업

1. LGA는 일종의 패키지 기술인 Land Grid Array입니다.2. LGA의 작은 PCBa를 납땜 제거할 필요가 없습니다.3. 전체 LGA는 특수 지그를 사용하여 자동으로 제거됩니다.4. LGA가 가열되지 않도록 더 잘 보호하십시오.

문의 보내기

설명

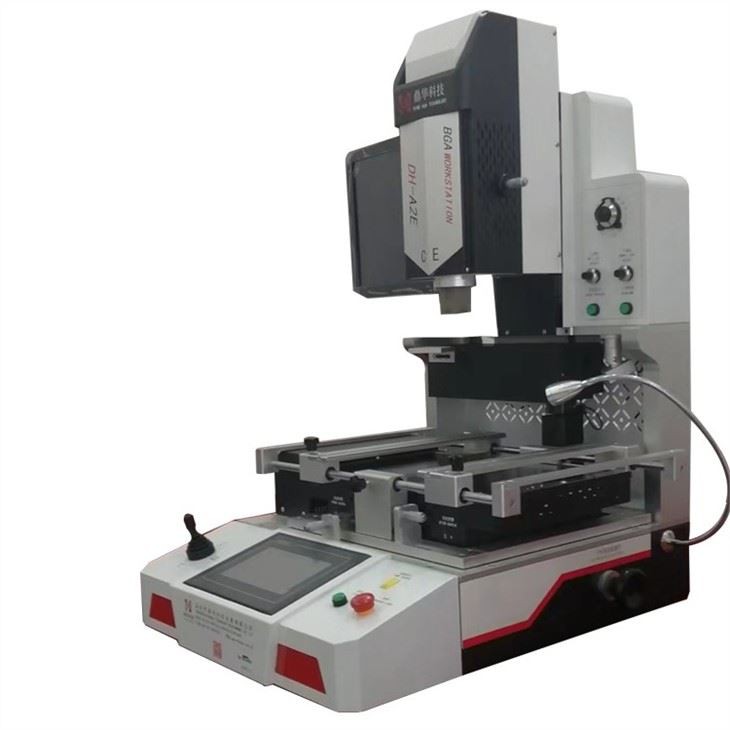

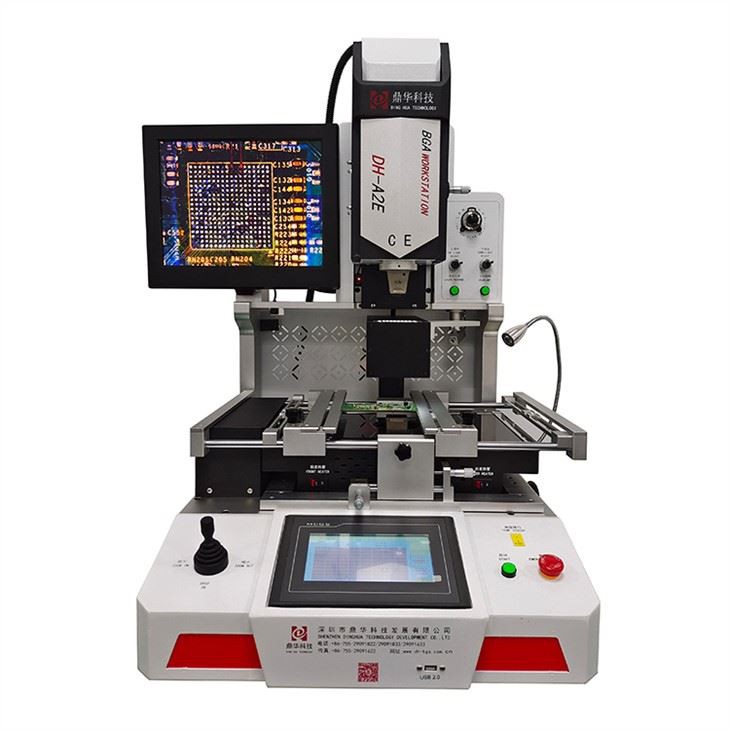

전문적인 지그와 노즐을 갖춘 전자동 LGA 재작업 기계

(Land Grid Array) 접점 밀도가 매우 높은 칩 패키지입니다. LGA는 소켓에 삽입되는 돌출 핀이 있는 기존 칩과 다릅니다. LGA 칩의 패키지 하단에는 마더보드 소켓의 접점과 접촉하는 평평한 패드가 있습니다.

LGA 특수 구조와 빠른 재작업, 높은 수리 효율성을 고려하여 다양한 LGA 칩 수리에 대한 맞춤형 서비스를 제공합니다.

LGA removing

LGA 칩 제거

기본정보

모델	DH-A2E
전원공급장치	110~220V +/- 10% 50/60Hz
정격 출력	5000W
상부난방	조정될 수 있는 열기
보텀 가열	PCBa 및 칩 레벨을 위한 하이브리드 가열
설치	광학 정렬, 가시적 절차, 정확도 0.01mm
PCB 크기	1010~450500 밀리미터
칩 사용 가능	11~8080(80*80mm 이상, 선택 사항)
자동화 수준	높은 자동
LGA 마운팅	자동으로 픽업하여 마더보드로 교체
납땜 공	무연 또는 무연 및 솔더 페이스트(사용자 제공)
전원 플러그	고객의 요구 사항
빈도	3시간 일하고 10분 휴식
칩피더	자동으로 칩을 운반하여 납땜하거나 수령하고 돌아갑니다.
노즐 지그	2020~100120mm 사용자 정의(선택 사항) 다양한 LGA에 맞게 맞춤화되거나 교체됨
차원	600700850 밀리미터
무게	70kg

LGA 재작업 절차

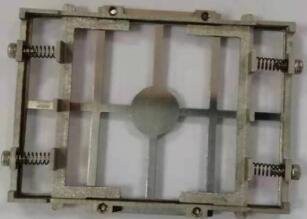

1. 아래와 같이 지그를 준비합니다.

LGA jig

LGA 구조, 너비, 길이, 높이 등에 따라 지그를 맞춤화할 수 있습니다.

전체 LGA를 집어낼 수 있는지 확인하고 칩 내부 구성 요소를 손상시키지 마십시오.

2. 제거/납땜 제거

Motherboard cpu pin repair

LGA 디솔더링 후 LGA 전체를 지그로 자동 고정

그 기계의 칩 공급 장치가 청소를 기다리고 있습니다.

칩 피더와 광학 CCD 카메라가 함께 작동하며 항상 자동으로 작동

열고 닫습니다.

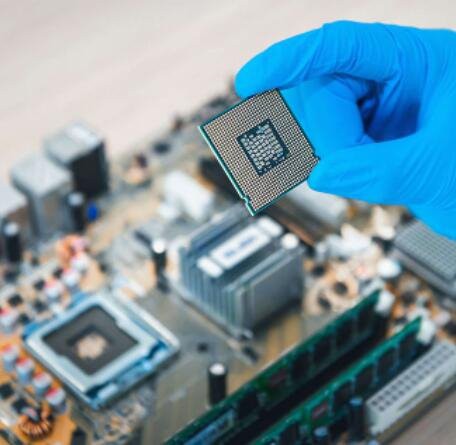

3. 내부에 갱신된 칩을 사용하거나 완전히 새로운 칩을 사용합니다.

LGA reballing

몇 주간의 지연과 비교적 상당한 금액의 비용을 피할 수 있습니다.LGA 재작업을 사용하여 지연이 불가피해 보일 때, 잘 실행된재작업을 통해 고객의 마감일을 맞출 수 있습니다. DH(딩화)는다양한 고객을 대상으로 성공적으로 완료된 경험Google, Teleplan, Huawei, Foxconn 등의 주요 기업에서개인 수리점, 지정 애프터 서비스 센터 등 소규모 상점까지등등, 그들 중 다수는 보증을 위해 필요한 복잡한 문서를 가지고 있었습니다.신뢰성이 중요한 산업 분야에서.

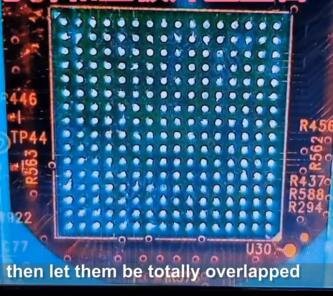

4. 가시광 CCD 정렬 공정

monitor for repairing
