광학 카메라 Bga 재작업 스테이션

광학 카메라 BGA 재작업 스테이션

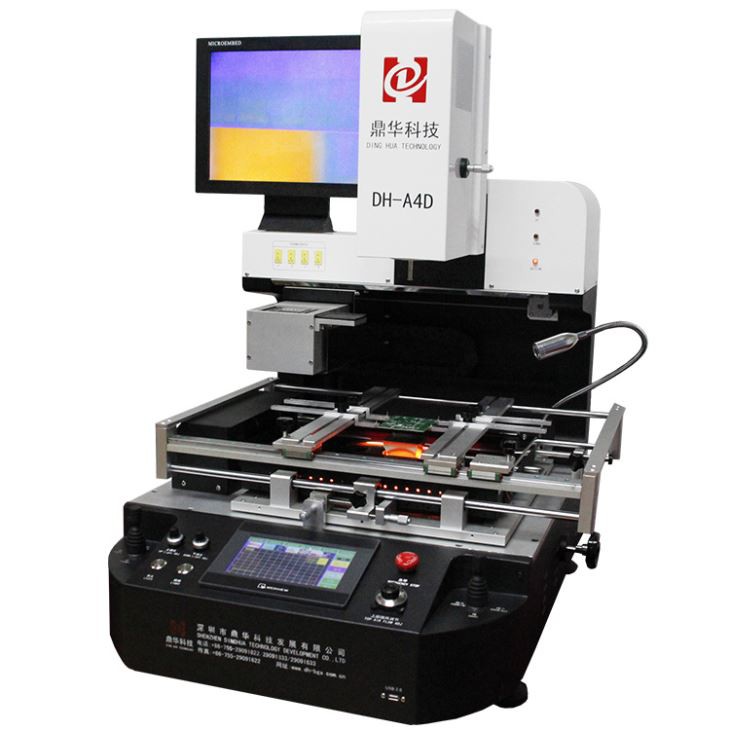

전화, MacBook, 자동차 제어 PCB 및 AI의 지능형 PCB 등에 사용되는 DH-A4D 하이엔드 재작업 스테이션

수직 레이저 포인트, 스마트 칩 피더, 전자동 광학 CCD 등으로 그룹사에서 사용하고 있으며

Foxconn, Google, Volvo 등과 같은 해외 다국적 기업

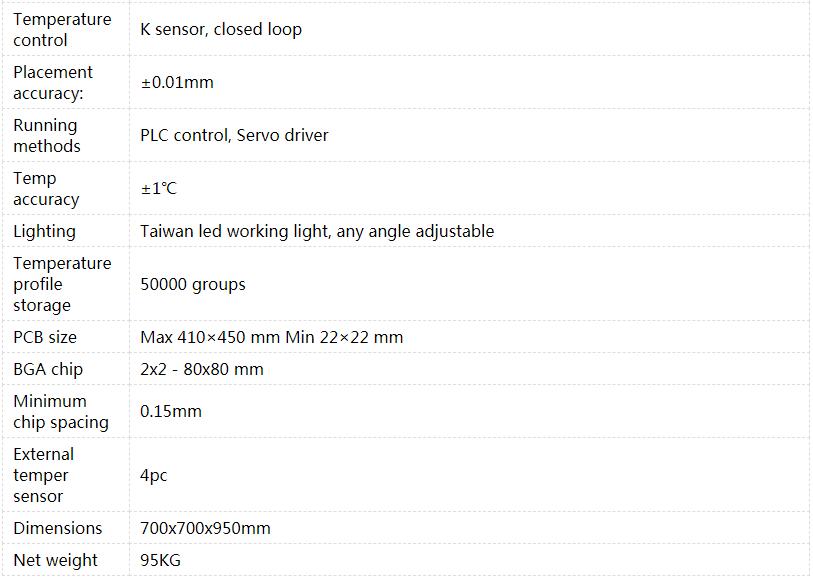

광학 카메라 BGA 재작업 스테이션의 제품 매개변수

광학 카메라 BGA 재작업 스테이션의 일부 기능

고효율 6800W 하이브리드 히팅 헤드

3개의 가열 영역(4200W)의 대면적 IR 하단 가열

부품 제거 및 배치를 위한 통합 진공 피펫

통합된 힘 센서로 매우 정확한 배치

향상된 시각 도우미

컴퓨터 지원 부품 배치

프로세스 제어 및 문서는 컴퓨터에 저장하거나 USB 2로 내보낼 수 있습니다.0

공장, 대학 연구실 등의 용도에 적합합니다.

광학 카메라 BGA 재작업 스테이션의 제품 세부 정보

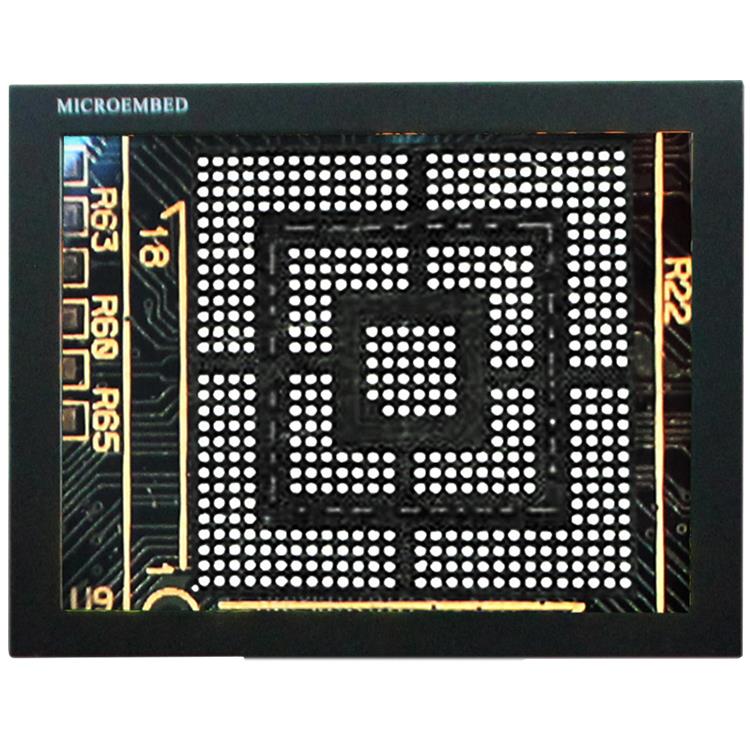

모니터 화면, 15인치, HD 1080P, 10~220배 확대/축소 가능, PCB 도트 및 칩 이미징에 사용.

3개의 독립적인 가열 영역에 대한 표시등이 가열될 때까지 표시등이 계속 깜박입니다.

설정된 온도에 도달합니다.

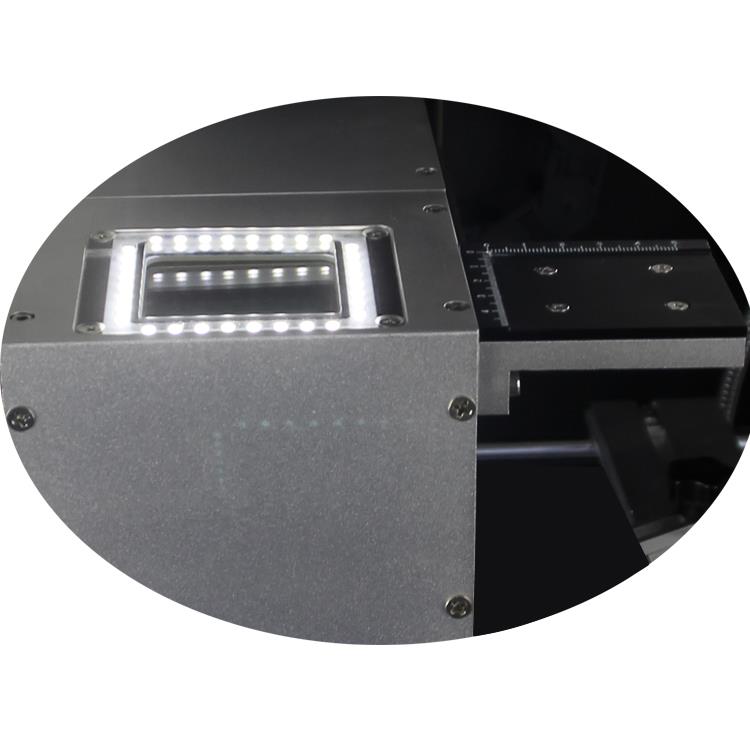

스마트 칩 피더 및 전자동 광학 CCD 렌즈, 피더는 1*1~80*80mm, 광학 CCD 렌즈 수입 가능

파나소닉, 고품질 및 내구성, 피더 및 광학 CCD 모두 전방, 후방, 좌측 또는 우측으로 함께 작동할 수 있습니다.

가능한 한 빨리 정상 온도로 떨어질 수 있도록 납땜 또는 납땜 제거 후 냉각되는 PCB용 냉각 팬.

비상 버튼을 누르거나 작업하면 자동으로 냉각 작동합니다.

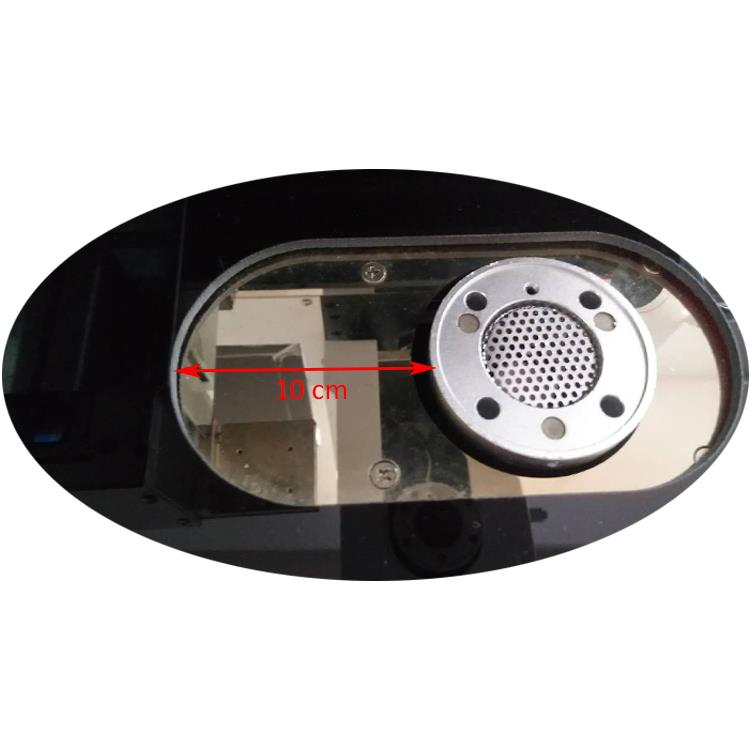

이동 가능한 IR 예열 영역은 정확한 PCB 및 칩 예열에 더 좋으며 전체 IR 영역을 오른쪽 또는 왼쪽으로 10cm 이동할 수 있습니다.

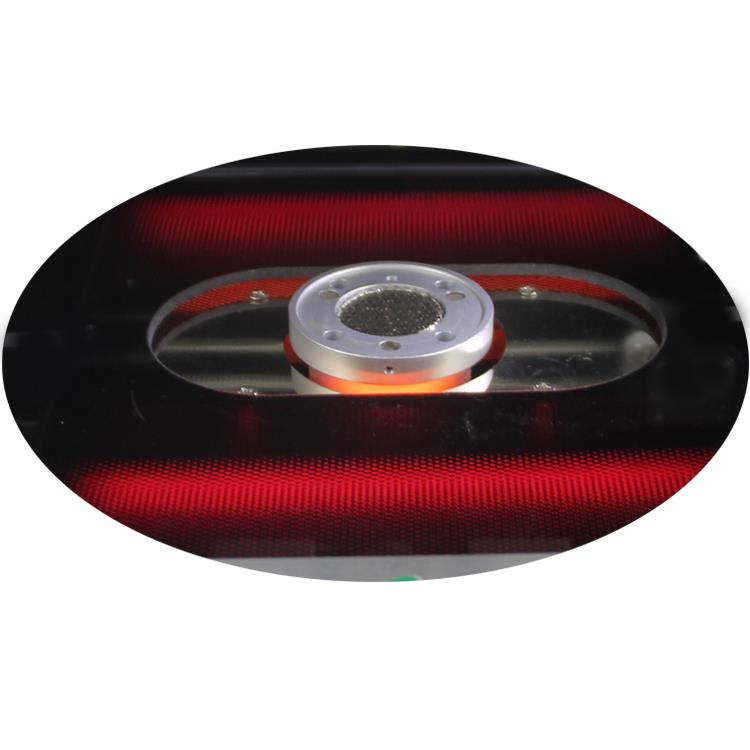

탄소 섬유 가열 튜브는 유리 실드로 덮여 있으며 어두운 빛은 PCB 또는 칩에 흡수되기 쉽고 유리 실드는

작은 부품이나 먼지가 내부에 떨어지는 것을 막을 수 있으므로 기계 내부가 깨끗하고 4개의 부품이 없는지 확인하십시오.

필요하지 않은 경우 두 개의 튜브를 끌 수 있습니다.

우리의 기계를 사용하는 소중한 고객

위와 같은 이러한 고객은 BAG 재 작업 스테이션, 자동 나사 잠금 장치 또는 자동 납땜 스테이션을 사용하고 있습니다.

그럼에도 불구하고 Apple과 Google은 계약 제조업체에서 기계를 구매합니다.

우리는 약 100개의 특허를 보유하고 있으며 고객의 다양한 요구 사항을 충족시키기 위한 신제품 홍보를 위해 증가하고 있습니다.

다른 분야에서.

이 광학 카메라 BGA 재작업 스테이션의 제품 운송, 서비스 및 포장

1. 출고 전, 기계는 운행 중인 차량과 같이 최소 24시간 동안 진동 테스트를 하여 기계에 문제가 발생하는지 확인하고, 이후 기계는 24시간 동안 작동하여 확인합니다. 정상이라면.

2. 기계는 내부에 거품이 있는 합판 상자에 포장되고 나무 막대를 사용하여 고정되며 설명서 한 권과 교육용 CD가 상자에 들어갑니다.

3. 히터는 3년 보증(기계의 유일한 소모품임), 전체 기계는 1년(디스트리뷰터는 2년), 기계 기술 제공에 대한 평생 지원.

광학 카메라 BGA 재작업 스테이션에 대한 FAQ

1. Q: 기계에 약간의 디자인(변경)을 할 수 있습니까?

A: 일반적으로 이 기계가 우리 작업장이면 괜찮지만 기계를 받은 경우 허가 없이 구조를 변경하려고 할 수 없습니다.

2. Q: BGA 복구 단계는 무엇입니까?

A: 먼저 구성 요소를 제거하십시오. 다음으로 잔류 땜납을 제거합니다. 여분의 솔더를 모두 제거하고 BGA가 리볼링되면 마지막으로 솔더링합니다.

3. Q: 기계의 상단 헤드가 빠르게 떨어지고 칩과 PCB가 파손될까요?

A: PCB와 칩이 부서지는 것을 방지하기 위해 마운팅 헤드에 압력 테스트 장치가 내장되어 있습니다. 압력 테스트 장치가 압력을 감지하면 기계의 상단 헤드가 자동으로 중지됩니다.

4.Q: 마운팅 헤드에 내장된 진공은 납땜 제거가 완료된 후 BGA 칩을 자동으로 픽업합니다.

A: 가열 과정에서 온도가 매우 높습니다. Heating 공정이 끝나면 PCB에서 Chip을 뽑아야 하나요?

광학 카메라 BGA Rework Station 노하우

열풍 대 IR 재작업 스테이션: 기본적인 차이점

열풍 및 IR 재작업 스테이션의 주요 차이점은 PCB 부품을 가열하는 방법입니다. 각각의 이름에서 알 수 있듯이 열풍 스테이션은 가열된 공기를 사용하고 IR 스테이션은 적외선을 사용합니다. 열풍 스테이션에서는 크기가 다른 일련의 노즐이 공기 순환을 안내하고 고른 열 분배를 보장합니다. 반면에 IR 시스템은 고정식 세라믹 히터, IR 라이트형 히터 또는 집중 빔을 사용할 수 있습니다. 저비용 기계는 열을 방출하기 위해 세라믹 유형의 히터를 사용합니다. 이것은 진정한 IR이 아니지만 제조업체가 광고하는 것입니다. 중간 가격대의 기계는 IR 조명을 사용하고 루버를 사용하여 가열 영역을 제어할 수 있습니다. 세라믹 히터와 루버가 있는 IR은 항상 가열 영역에 초점을 맞추는 데 적합하지 않습니다. BGA 주변 부품은 열 손상으로부터 보호하기 위해 차폐가 필요할 수 있습니다. True Focused Beam IR을 사용하면 작은 영역에서 넓은 영역으로 빔을 쉽게 조정할 수 있습니다. BGA 주변 부품은 영향을 받지 않으며 빔은 가열하기로 선택한 영역에 매우 정확하게 초점을 맞춥니다. 이 유형의 IR의 한 가지 장점은 열풍 기계와 마찬가지로 다른 열 노즐을 구입할 필요가 없다는 것입니다. 단점은 IR 조명과 IR 빔이 특정 밝거나 은색 부품을 가열하지 못할 수 있다는 것입니다. 부품을 가열하려면 특수 검정 테이프를 붙여야 할 수도 있습니다.
