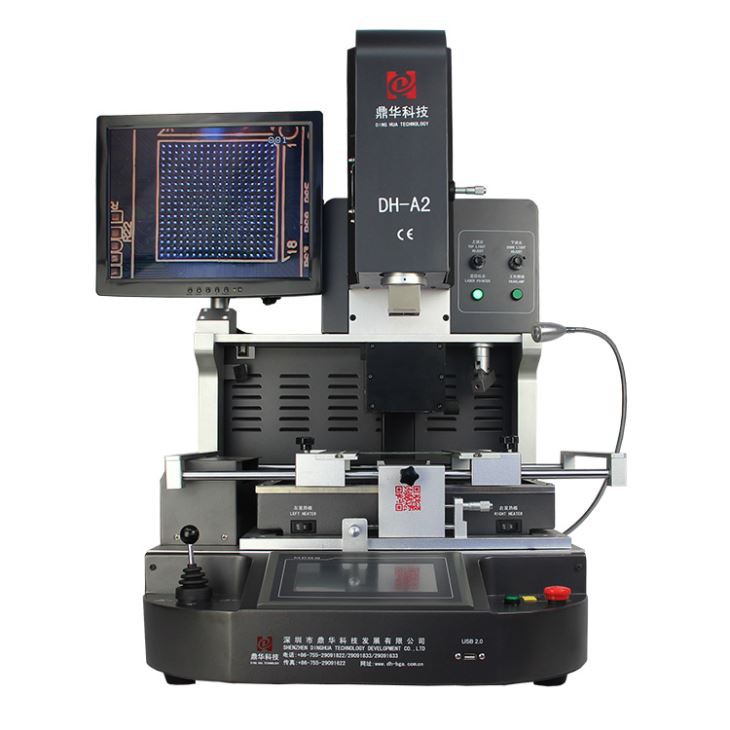

Optical North Bridge BGA 재작업 스테이션

1. 터치 스크린과 광학 정렬 시스템을 갖춘 DH-A2 자동 BGA 재작업 스테이션.
2. 높은 수리 성공률.3-가열 시스템에 대한 년 보증.1-전체 BGA 재작업 스테이션에 대한 년 보증
3. 적당한 PCB 크기: Max450*490, Min22*22mm; 칩 크기:80*80-1*1mm
4. PLC 제어.

문의 보내기

설명

Optical North Bridge BGA 재작업 스테이션

1.Optical North Bridge BGA 재작업 스테이션 적용

다양한 전자 제품의 PCB에 적합합니다.

컴퓨터 마더보드, 스마트폰(아이폰, 화웨이, 삼성), 노트북, 맥북 로직 보드, 디지털 카메라, 에어컨, TV 및 의료 산업, 통신 산업, 자동차 산업 등의 기타 전자 장비

BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED 칩 등 다양한 종류의 칩에 적합합니다.

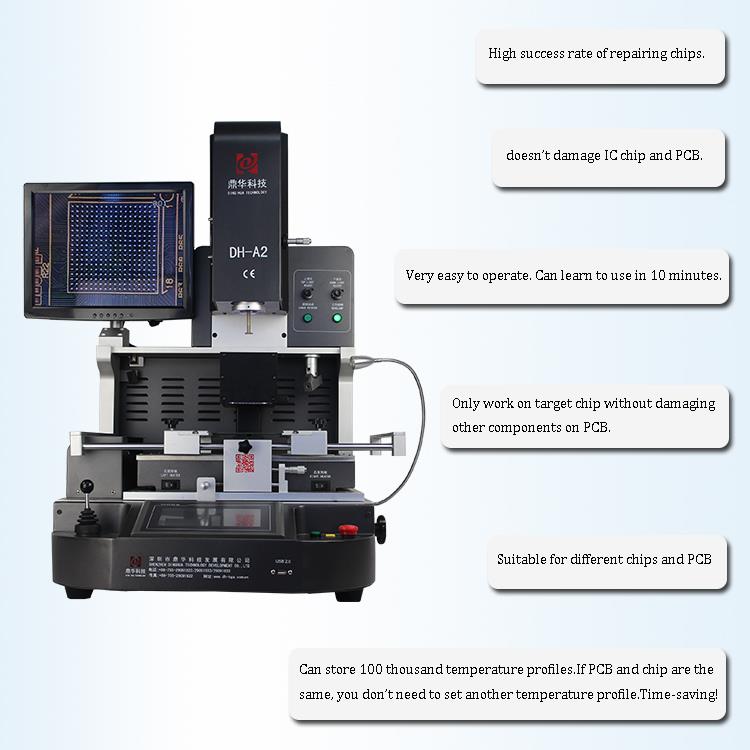

2.Optical North Bridge BGA 재작업 스테이션의 제품 특징

smd rework station price.jpg

• 자동 납땜 제거, 장착 및 납땜.

•칩 및 PCB 수리 성공률이 높습니다.

• 엄격한 온도 제어로 인해 PCB의 대상 칩 주변 구성 요소가 손상되지 않습니다.

• 정밀한 광학 정렬 시스템

Panasonic CCD 카메라 렌즈는 정렬 정확도와 수리 성공률을 효과적으로 높입니다. 모니터 화면에 이미지가 표시됩니다.

• 독립적으로 제어되는 히터 3개. k형 열전대 폐쇄 루프 제어 및 PID 자동 온도 보상 시스템을 PLC 및 온도 모듈과 함께 사용하여 섭씨 ±2도까지 정확한 온도 편차를 가능하게 합니다.

3.Optical Optical North Bridge BGA 재작업 스테이션 사양

힘	5300w
탑히터	열기 1200w
바닥 히터	열기 1200W. 적외선 2700w
전원공급장치	AC220V±10% 50/60Hz
차원	L530W670H790mm
포지셔닝	V 홈 PCB 지원 및 외부 범용 고정 장치 포함
온도 조절	Ktype 열전대, 폐쇄 루프 제어, 독립 가열
온도 정확도	±2도
PCB 크기	최대 450490mm, 최소 2222mm
워크벤치 미세 조정	앞으로/뒤로 ±15mm, 오른쪽/왼쪽으로 ±15mm
BGA 칩	8080-11mm
최소 칩 간격	0.15mm
온도 센서	1(선택사항)
순중량	70kg

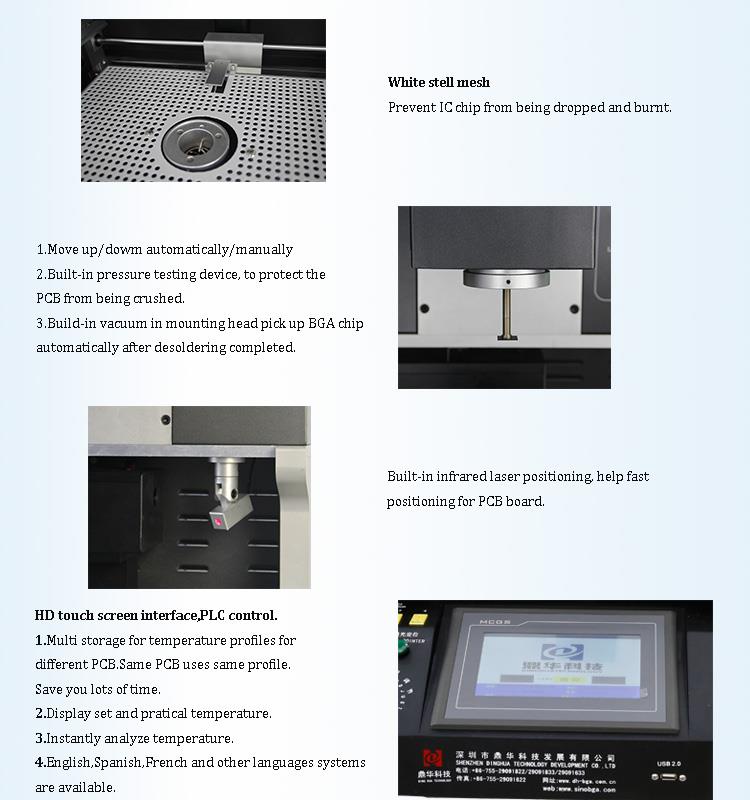

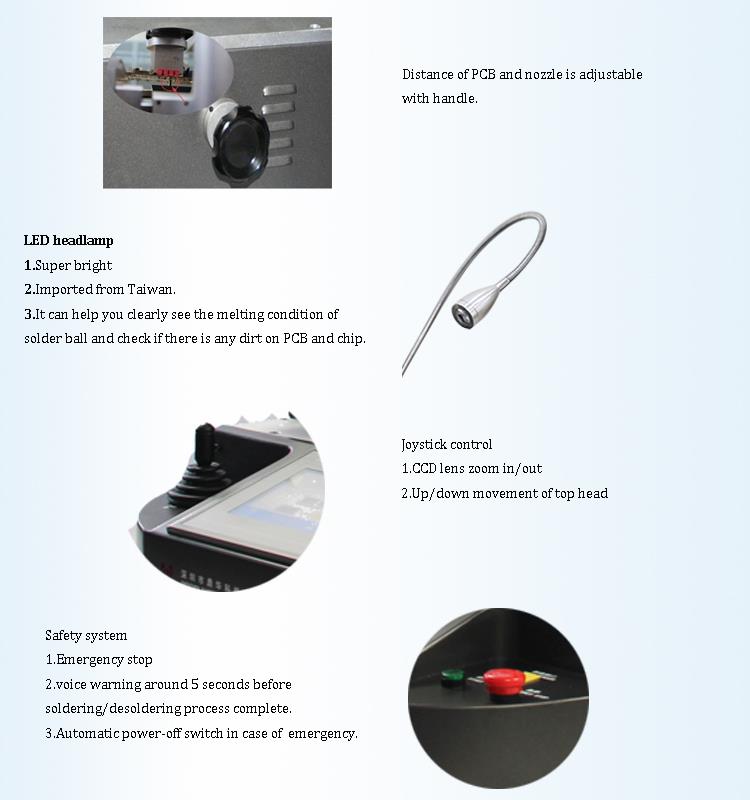

4.Optical North Bridge BGA 재작업 스테이션의 세부 사항

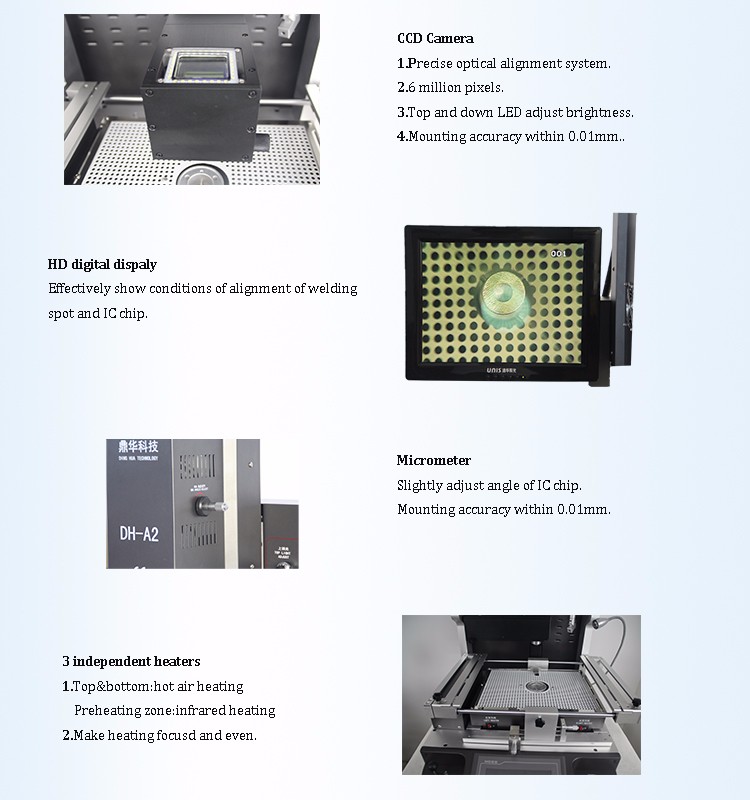

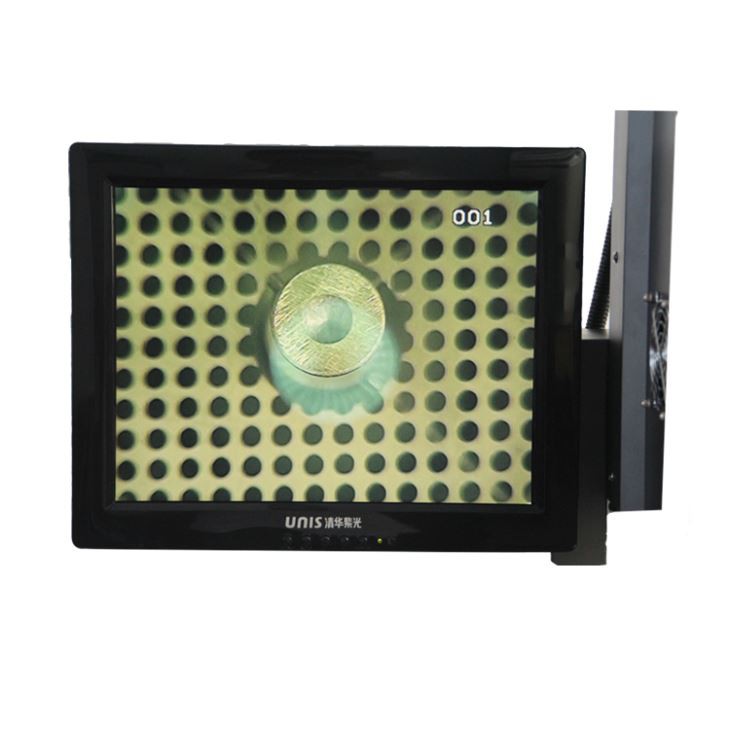

1.CCD 카메라(정밀 광학 정렬 시스템);

2.HD 디지털 디스플레이;

3. 마이크로미터(칩의 각도 조정);

4.3 독립 히터(열풍 및 적외선);

5. 레이저 포지셔닝;

6. HD 터치스크린 인터페이스, PLC 제어;

7.Led 전조등;

8. 조이스틱 제어.

smd rework soldering station.jpg

smd rework station manufacturers.jpg

bga rework station price in india.jpg

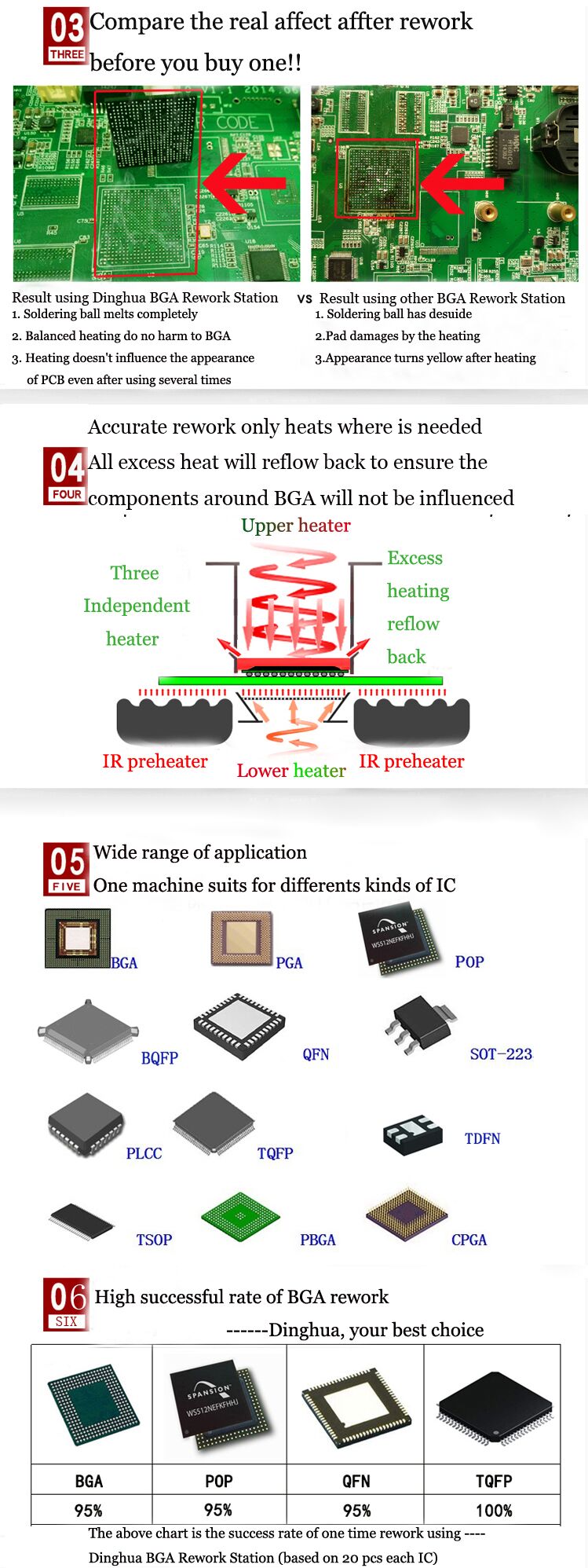

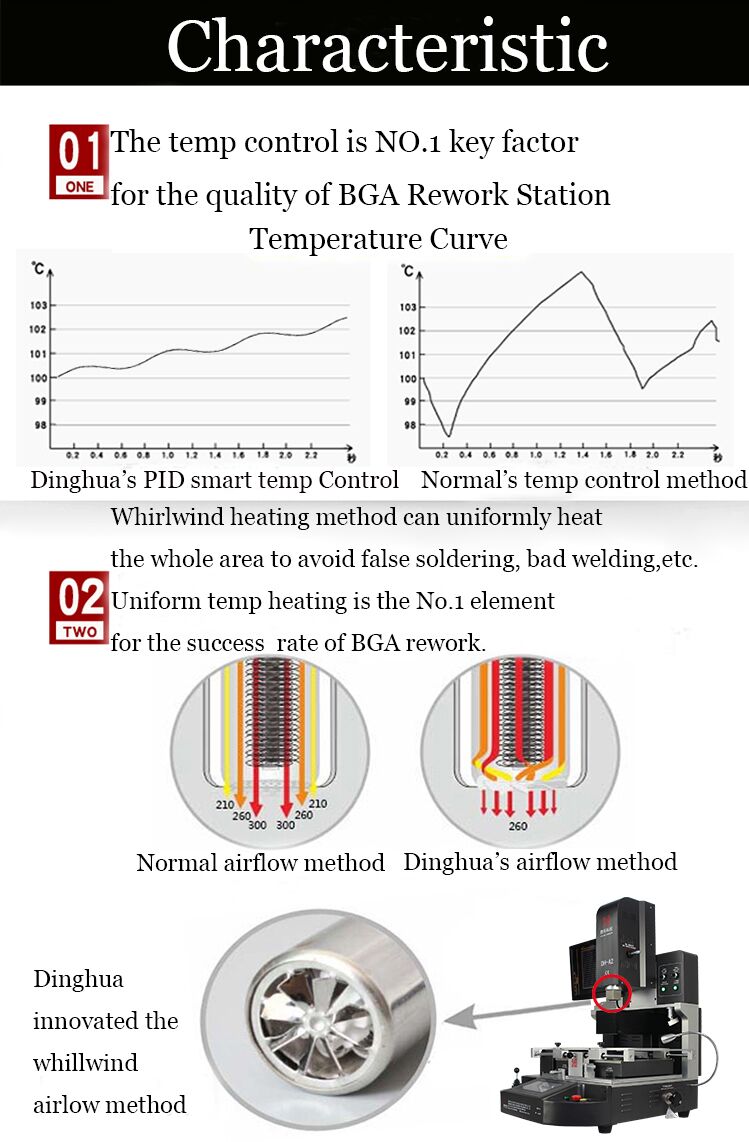

5.Optical North Bridge BGA 재작업 스테이션을 선택하는 이유는 무엇입니까?

bga rework machine.jpg

bga rework machine price.jpg

6.Optical North Bridge BGA 재작업 스테이션 인증서

고품질의 제품을 제공하기 위해 SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD는 최초로 UL, E-MARK, CCC, FCC, CE ROHS 인증서를 통과했습니다. 한편, 품질 시스템을 개선하고 완벽하게 하기 위해 Dinghua는 ISO, GMP, FCCA, C-TPAT 현장 감사 인증을 통과했습니다.

automatic bga rework machine.jpg
