자동 광학 Bga 재작업 스테이션

자동 광학 BGA 재작업 스테이션

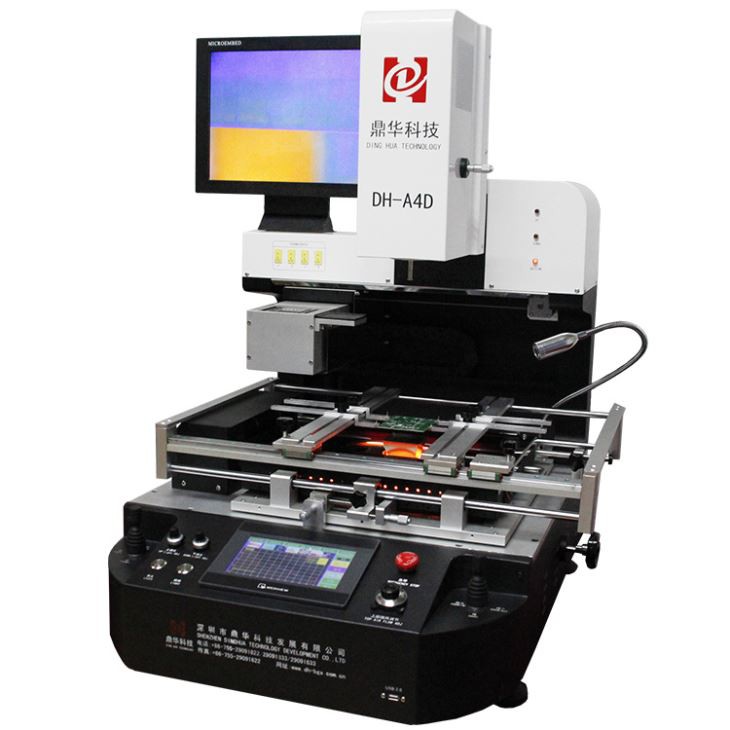

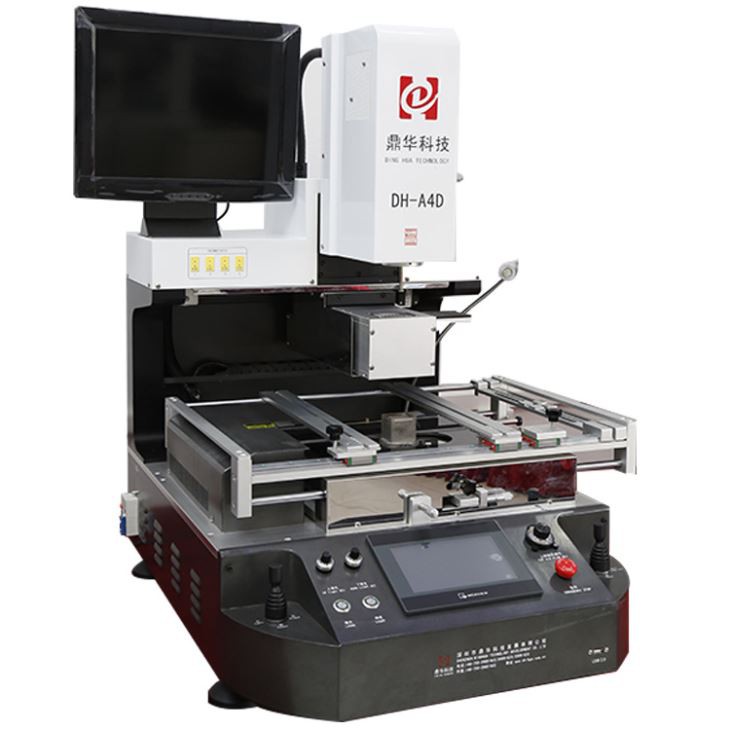

DH-A4D는 이동식 IR 예열 영역, 전자동 광학 CCD 및 칩을 갖춘 우수한 BGA 재작업 스테이션입니다.

피더 및 레이저 포인트 내장 상단 핫 헤드 등 재 작업 절차를보다 쉽고 효율적으로 만드는 데 도움이 될 수 있습니다.

자동 광학 BGA 재작업 스테이션의 제품 매개변수

완전 자동 광학 BGA reballing 기계의 제품 세부 정보

일본에서 수입된 전자동 광학 CCD 및 1*1~80*80mm 칩에 사용되는 칩 피더,

기계가 작동 중일 때 진공 펜 내장 상단 헤드가 자동으로 칩을 집어 올리거나 칩을 올려 놓을 수 있습니다.

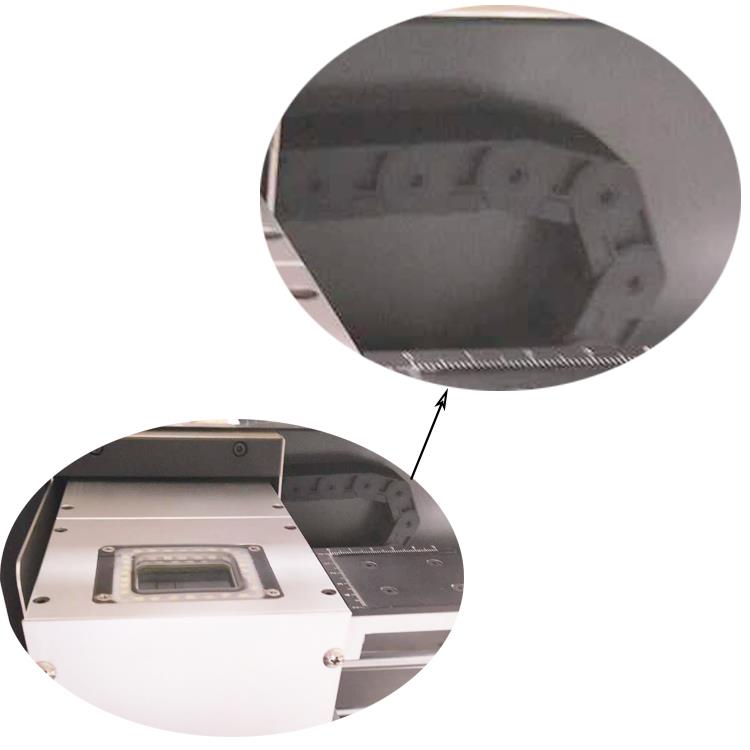

이 케이블의 "탱크 체인"은 안전하고 내구성이 뛰어난 광학 CCD&칩 피더와 함께 작동합니다.

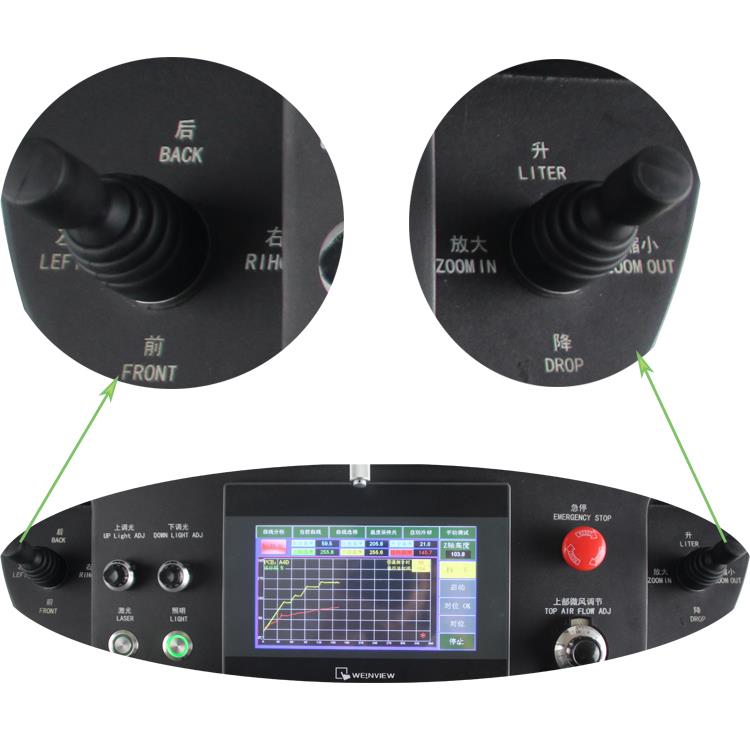

두 개의 조이스틱, 수동일 때 하나는 광학 CCD&칩 피더가 왼쪽/오른쪽 또는 뒤로/앞으로 이동하는 것입니다.

하나는 상단 헤드가 위 또는 아래로 실행되고 모니터 화면의 이미지가 확대 또는 축소되는 것입니다.

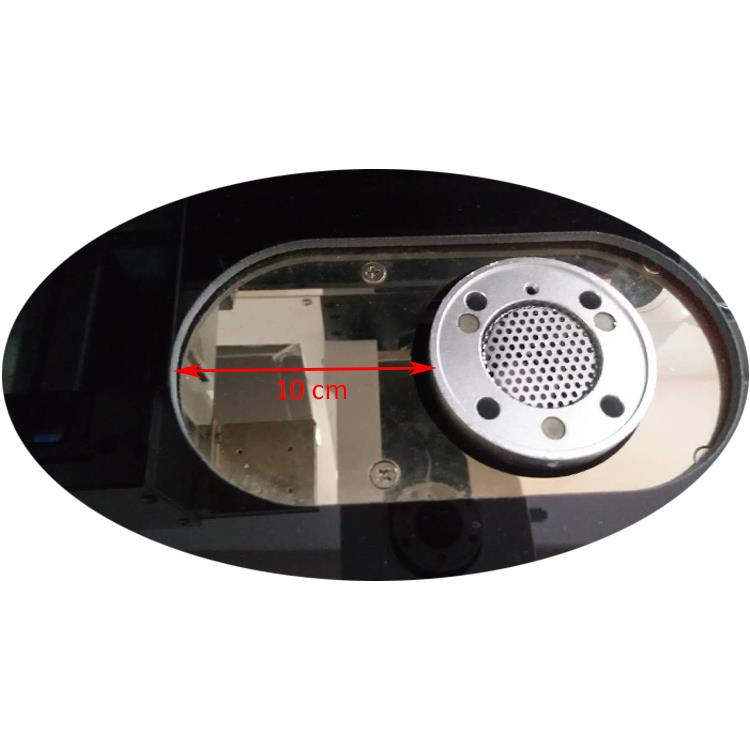

적외선 예열 영역, 다른 모양 또는 다른 위치에 있는 칩, IR 영역은 탄소로 구성됩니다.

섬유 가열 튜브(암광선은 PCB에 쉽게 흡수되고 내구성이 있음) 및 고온 유리 차폐 덮개

(작은 부품이나 먼지가 내부로 떨어지는 것을 방지).

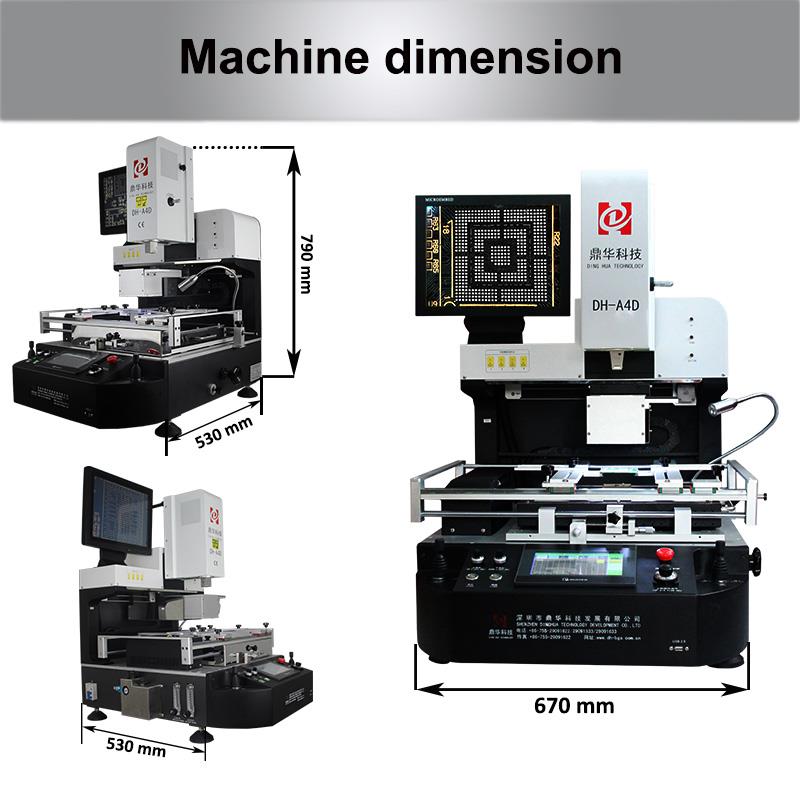

BGA 재작업 스테이션 DH-A4D, L*W*H=670*530*790mm, 순중량: 95kg, 내부에 폼이 있는 합판 상자에 포장

기계 보호. 적절한 치수와 무게는 수리점에 관계없이 대부분의 작업대에 편리합니다.

또는 워크샵.

자동 광 BGA 재작업 스테이션의 배송, 포장 및 판매 후

이 DH-A4D와 같은 기계는 과거나 현재나 관계없이 배송되기 전에 최소 24시간 동안 진동합니다.

우리는 BGA 재작업 스테이션을 위한 진동을 하는 유일한 사람입니다.

기계가 효율적으로 작동하는지 확인합니다.

합판 상자에 포장(훈증 소독), 배송 장소에 관계없이 제한 없음

수입. 두꺼운 목재 보드와 내부 폼은 기계를 잘 보호할 수 있으며, 거꾸로, 위로, 깨지기 쉬운 등의 경고를 표시하는 패턴을 표시합니다. 기계가 배송 경로에서 더 잘 보호되도록 합니다.

저희 기계를 사용하시는 소중한 고객님

위와 같은 고객은 중국뿐만 아니라 해외에서도 BGA 재 작업 스테이션을 사용했습니다. 폐쇄 된 경우 계약을 시도하고 보러 갈 수 있습니다. 자세한 내용은 당사에 문의하십시오.

자동 BGA 재작업 스테이션의 FAQ

1. Q: 납땜 또는 납땜 제거가 필요한 칩 주변의 부품을 만드는 방법은 무엇입니까?

A: 맞춤형 노즐이 필요합니다. 적절한 노즐이 없으면 다음과 같은 내열 재료도 필요합니다.카프톤 테이프.

2. Q:이런 일이 처음이라면하려고하다보드를 재작업하다, 어떻게 해야 합니까?

A: 처음에는 스크랩 보드를 다시 작업하는 것이 좋습니다.

3. Q: Iphone, Macbook 및 기타 PCBA를 수리하는 데 사용할 수 있습니까?

A: 물론입니다. PCB가 410*450mm 미만이면 이 기계로 재작업할 수 있습니다.

4. Q: 솔더 볼이 녹는 것을 보기 위해 측면에 카메라를 추가할 수 있습니까?

A: 예, 필요한 경우 한 대의 카메라를 설치할 수 있으며 해당 모니터 화면에 이미지가 표시됩니다.

Automatci 광학 BGA 재작업 스테이션에 대한 노하우:

1. 인간화 디자인:

산업용 PC와 스테퍼 모터 드라이브 및 지능형 온도 모듈이 내장되어 있어 안정적이고 신뢰할 수 있습니다.

영어 및 중국어 플러스 USB 인터페이스의 Windows IOS 인터페이스, 쉬운 작동.

2개의 난방 지역을 채택하십시오, 위 히이터와 더 낮은 히이터는 모두 뜨거운 공기입니다,

사운드 힌트 시스템. 가열 완료 5s-10s 전

2. 정확한 온도 조절:

두 개의 독립적인 온도 가열과 PID 자체 설정 조정 및 PLC, 온도 정확도는 약 2도입니다.

그것은 8 세그먼트 가열 및 그룹 온도 프로파일의 대규모 저장을 설정할 수 있습니다.

BGA 가열 곡선을 편리하게 설정하고 인덱스 검색.

3. 편리한 시각적 정렬:

광학 정렬 및 CCD 컬러 렌즈 시스템 및 레이저 포지셔닝

2색분할, 확대, 미세조정

자동 초점, 자동 보정, 자동 색상 구분.

라이트 레벨 조정 시스템.

일본 카메라는 앞뒤로 움직일 수 있습니다.

붙박이 진공 펌프는 BGA 칩을 자동적으로 집습니다.

조이스틱 제어, 확대 및 축소, 위아래로.

4. 정밀 부품:

BGA 칩의 정밀 미세 조정

X, Y, Z 마이크로미터 미세 조정, 배치 정확도는 약 0.01mm

모든 종류의 PCB에 적합한 V 홈 클램프와 범용 고정 장치.

히팅 시스템과 마운트 헤드 2 in 1 디자인, 정밀한 포지셔닝.

5.완벽한 보안 설계:

팬 고장 보호, 열전대 고장 보호 기능.

과열 보호, 비상 정지 기능.

애플리케이션:

모든 종류의 BGA(CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, POP 패키지)에 적합

무연 및 무연.
