반자동 광학 BGA 재작업 스테이션
1. 제품 소개 보드 수리의 새로운 정의 - 자동, 유연성 및 프로세스 신뢰성! · 고효율 1200W 하이브리드 가열 헤드, 3개의 가열 구역(3000W)을 갖춘 넓은 면적의 IR 바닥 가열) · 기계의 도움을 받아 자동으로 정밀하게 부품 정렬...
설명
반자동 광학 BGA 재작업 스테이션
1. 제품소개
보드 수리의 새로운 정의: 자동, 유연성, 프로세스 신뢰성!
- 고효율 1200W 하이브리드 히팅 헤드
- 3개의 가열 구역(각각 800W)을 갖춘 균일한 대면적 IR 바닥 가열
- 머신 비전의 도움을 받아 자동으로 정확한 구성요소 정렬
- 부품 배치를 위한 매우 정확한 모터 구동 축 시스템(+/- 0.025mm)
- 사용자 독립적이고 재현 가능한 수리 결과 보장
- 운영자 소프트웨어 HRSoft를 통한 프로세스 제어 및 문서화
- 완전 자동 또는 반자동 작동
- Dip&Print Station과 함께 사용하기에 적합
2. 제품 사양
|
치수(W x D x H)(mm) |
660*620*850mm |
|
무게(kg) |
70kg |
|
정전기 방지 설계(y/n) |
y |
|
전력 등급(W) |
5300W |
|
공칭 전압(V/AC) |
110~220V 50/60Hz |
|
상부난방 |
열기 1200W |
|
난방을 낮추세요 |
열기 1200W |
|
예열 영역 |
적외선 2700W, 크기: 250 x 330mm |
|
PCB 크기(mm) |
20*20~370*450mm |
|
부품 크기(mm) |
1*1 80*80에서 |
|
작업 |
7-인치 내장 터치 스크린, 800*480 해상도 |
|
테스트 기호 |
CE |

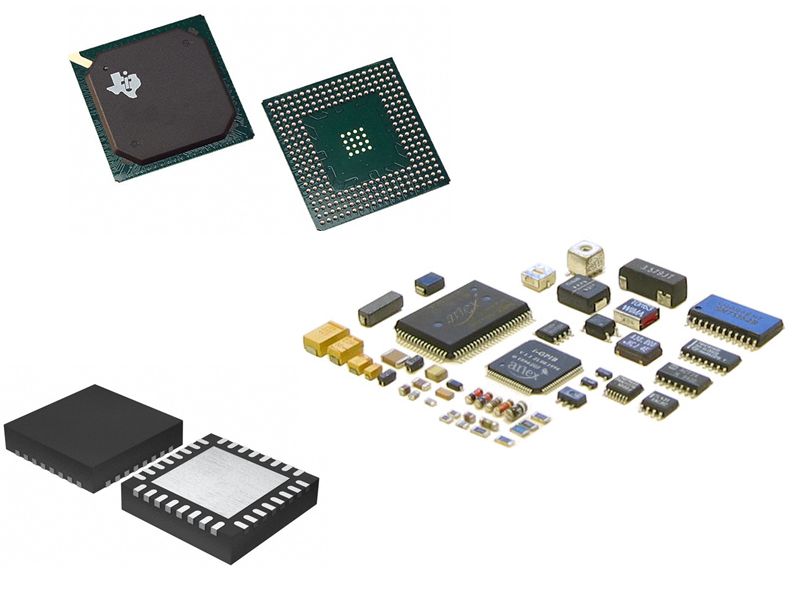

3. 제품 응용
모든 유형의 표면 실장 장치(SMD)의 납땜 제거, 배치 및 납땜: BGA, 금속 BGA, CGA,
BGA 소켓, QFP, PLCC, MLF 및 가장자리 길이가 최대 1 x 1mm인 소형 구성 요소.

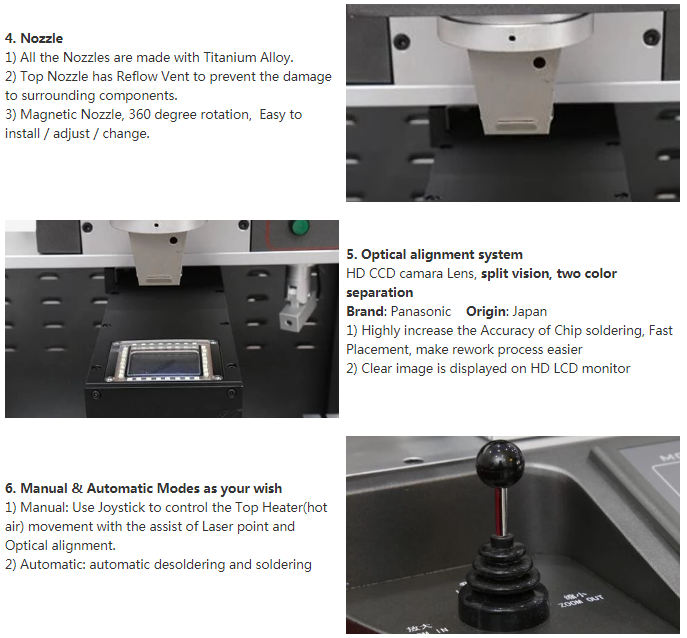

4. 제품 세부정보
5. 제품 자격

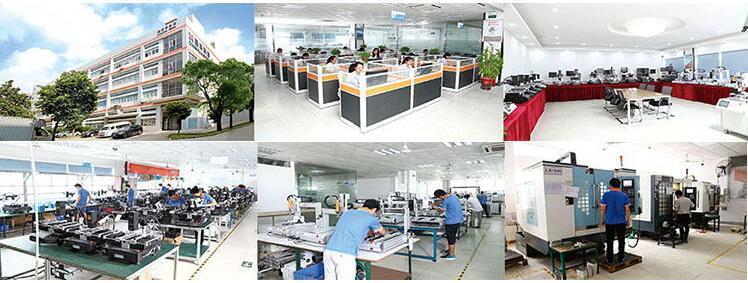

6. 당사의 서비스
고객을 지원하기 위해 Dinghua 사무소에서 골드 스탠다드 판매 및 기술 지원 서비스를 제공합니다.
당사의 고도로 훈련된 엔지니어는 모든 유형의 재작업 응용 분야에 경험이 있으며 프로세스, 노즐, 스텐실, 예비품 및 맞춤화를 지원할 수 있습니다.
7. FAQ
Q: Dinghua BGA 재작업 기계 제어 온도는 어떻게 되나요? 기계가 너무 뜨거워져 PCB나 칩이 손상됩니까?
A: Dinghua BGA 재작업 기계는 PCB와 BGA 칩을 동시에 가열할 수 있습니다. 세 번째 IR 히터는 수리 과정 중 PCB 변형을 방지하기 위해 PCB를 바닥부터 고르게 예열합니다. 3개의 히터는 모두 독립적으로 제어할 수 있습니다.
폐쇄 루프 제어 기능이 있는 K형 열전대와 PID 자동 온도 보상 시스템을 PLC 및 온도 모듈과 함께 사용하여 ±2도 편차로 정밀한 온도 제어를 보장합니다.
Q: Dinghua BGA 재작업 기계는 긴급 상황 발생 시 작업자를 보호하기 위해 어떻게 안전을 보장합니까?
A: 기계는 CE 인증을 받았으며 비상 버튼이 장착되어 있습니다. 또한, 납땜/탈착 공정이 완료되기 약 5초 전에 음성 경고가 활성화됩니다. 또한 이중 과열 보호 제어 기능을 통해 이상 상황 발생 시 자동 전원 차단 보호 시스템도 갖추고 있습니다.
