설명

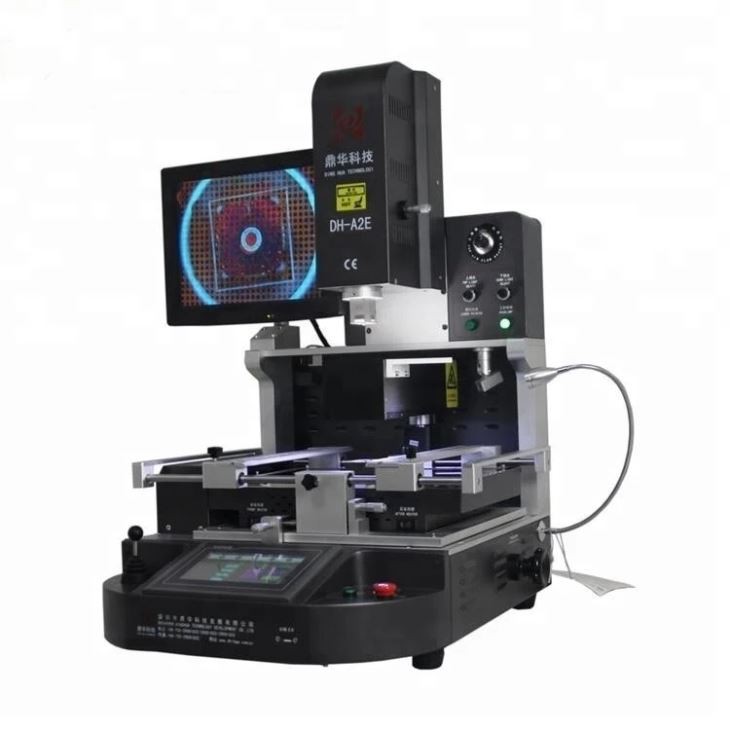

핸드폰 수리 BGA 납땜 테이블 장비
작동 데모 :
핸드폰 수리 BGA 솔더링 테이블 장비 "핸드폰 수리에서 BGA (Ball Grid Array) 구성 요소를 납땜 및 재 작업에 사용하는 특수 도구 및 워크 스테이션을 말합니다. . BGA는 일반적으로 휴대폰에 사용되는 통합 회로 (ICS)에 사용되는 표면 장착 포장 유형입니다.
황폐 한 BGA 볼과 주석
명세서:
| 1 | 총 전력 | 5200w |
| 2 | 3 개의 독립 히터 | 최고 열기 1200W, 하위 열기 1200W, 바닥 적외선 예열 2700W |
| 3 | 전압 | AC220V ± 10% 50/60Hz |
| 4 | 전기 부품 | 7 ''터치 스크린 + 고 정밀 지능형 온도 제어 모듈 + 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 + 레이저 포지셔닝 |
| 5 | 온도 제어 | K- 센서 폐쇄 루프 + PID 자동 온도 보상 + 온도 모듈, 온도 정확도 ± 2도 . |
| 6 | PCB 포지셔닝 | V- 그루브 + 범용 비품 + 이동식 PCB 선반 |
| 7 | 적용 가능한 PCB 크기 | 최대 370x410mm 최소 22x22mm |
| 8 | 적용 가능한 BGA 크기 | 2x2mm ~ 80x80mm |
| 9 | 치수 | 600x700x850mm (l*w*h) |
| 10 | 순 중량 | 70kg |
응용 프로그램 :
특성:
핸드폰 수리 BGA 납땜 테이블 장비다양한 크기의 BGA, QFP 및 기타 구성 요소 . "{0}}"분할 비전 "이라는 고급 광학 시스템과 정확한 포지셔닝 솔더링 시스템을 갖추기 위해 설계되며, 빌트인 LCD 모니터는 보드에서의 소매 위치를 쉽고 안전하게 교체 할 수 있도록합니다.

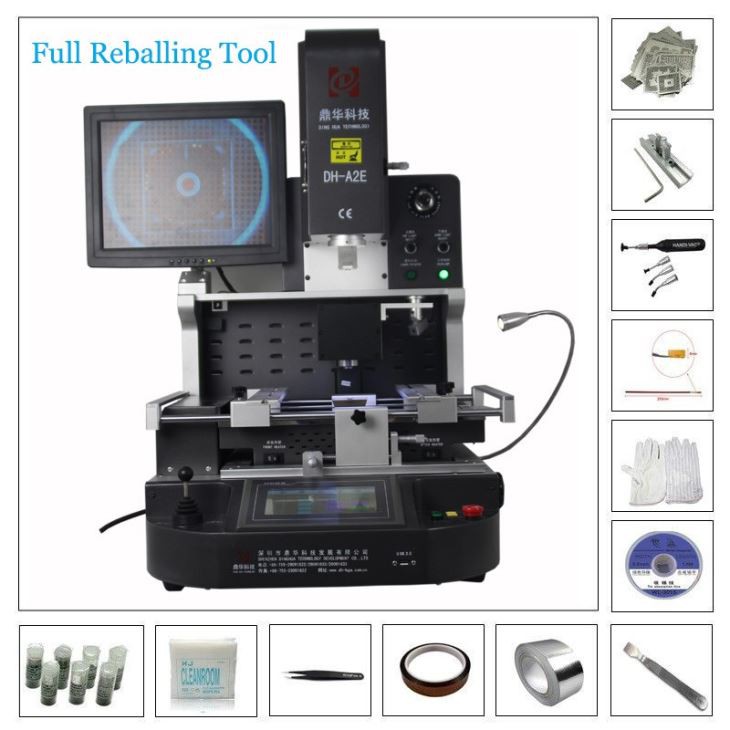

포장 목록 :
재료 : 강한 목재 케이스+목재 바+필름이있는 진주면
- 1pc 핸드폰 수리 BGA 납땜 테이블 장비
- 1pc 브러시 펜
- 1pc 명령 매뉴얼
- 1pc CD 비디오
- 3pcs 상단 노즐
- 2pcs 하단 노즐
- 6pcs 범용 비품
- 6pcs 고정 나사
- 4pcs 지원 나사
- 빨판 크기 : 직경 2,4,8,10,11mm
- 내부 육각형 스패너 : M2/3/4
- 치수 : 81*76*85cm
- 총 체중 : 115kg
사양:
|
총 전력 |
5200W |
|
상단 히터 |
1200W |
|
하단 히터 |
제 2 1200W, 3 차 IR 히터 2700W |
|
전압 |
AC220V/110V ± 10 ％ 50Hz |
|
수유 시스템 |
칩 용 자동 공급 시스템 |
|
작동 모드 |
두 가지 모드 : 매뉴얼 및 자동, 무료 선택! HD 터치 스크린, 지능형 휴먼 머신, 디지털 시스템 설정 . |
|
온도 프로파일 저장 |
50, 000 그룹 (제한되지 않은 수의 그룹) |
|

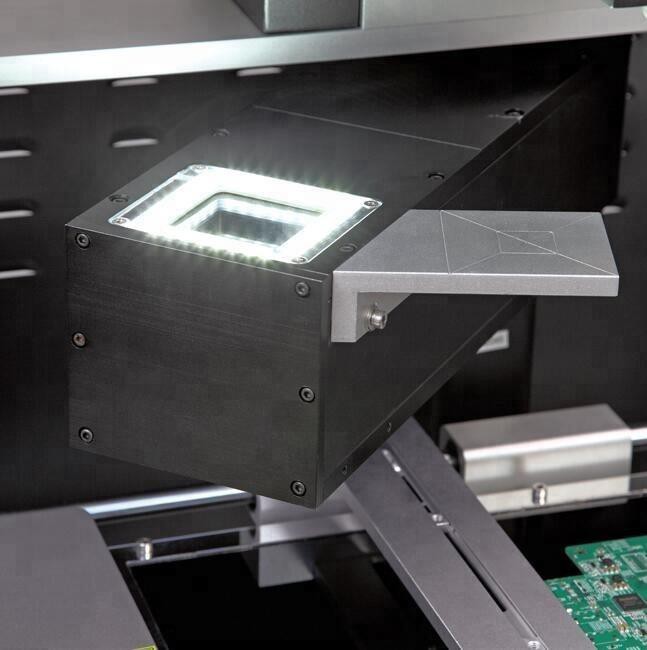

광학 CCD 카메라 렌즈 |
BGA 칩을 선택하고 배치하기 위해 자동 스트레칭 및 접이식 |
|
카메라 확대 |
180 만 픽셀 |
|
워크 벤치 미세 조정 : |
± 15mm 포워드/뒤로, ± 15mm 오른쪽/왼쪽 |
|
배치 정확도 : |
± 0.015mm |
|
BGA 포지셔닝 |
PCB 및 BGA의 레이저 포지셔닝, 빠르고 정확한 위치 |
|
PCB 위치 |
지능형 포지셔닝, PCB는 "5 포인트 지원" + V-Groov PCB 브래킷 + 범용 비품으로 X, Y 방향으로 조정할 수 있습니다. . |
|
조명 |
대만은 작업 조명을 주도했으며 각도 조절 가능 |
|
온도 제어 |
K 센서, 닫기 루프, PLC 제어 |
|
임시 정확도 |
± 2도 |
|
PCB 크기 |
최대 450 × 400 mm 분 22 × 22 mm |
|
BGA 칩 |
1x 1 - 80 x80 mm |
|
최소 칩 간격 |
0.015mm |
|
외부 성질 센서 |
1pc |
|
치수 |
L740 × W630 × H710 mm |
|
순 중량 |
70kg |
