IC 칩 적외선 예열 시스템 용접 테이블

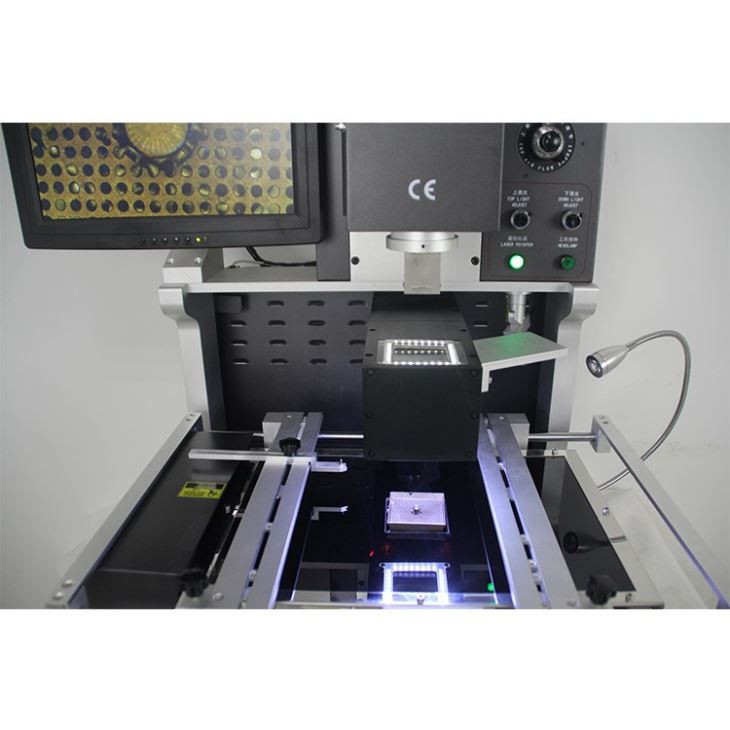

1. 열풍 노즐
2. 레이저 포지셔닝
3. 열기 가열 시스템
4. V 홈 PCB 지원

문의 보내기

설명

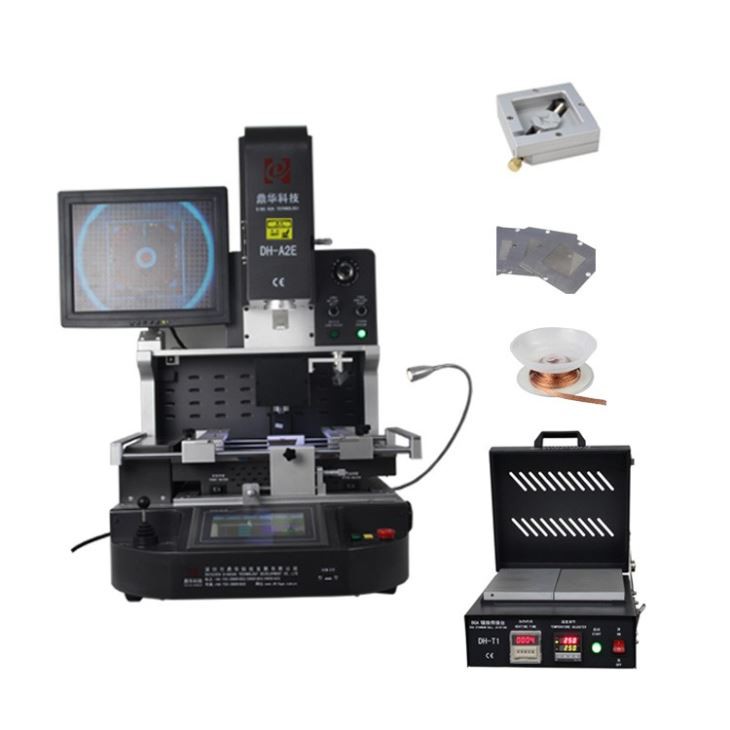

IC 칩 적외선 예열 시스템 용접 테이블 DH-A2E

Reballing BGA 볼 및 주석:

리볼링은 BGA(Ball Grid Array) 칩의 솔더 볼을 교체하기 위해 전자 제품 수리에 사용되는 프로세스입니다. 이 과정에는 오래된 볼을 제거하고, 칩 표면을 청소하고, 고품질의 새 볼을 칩 위에 배치하는 과정이 포함됩니다.

리볼링에 사용되는 공은 일반적으로 주석 또는 주석-납 합금으로 만들어집니다. 이러한 재료는 칩과 강한 접착력을 생성하는 능력과 낮은 융점 때문에 선택되어 리볼링 공정이 더 쉬워집니다.

주석은 가볍고 전기 전도성이 좋기 때문에 일반적으로 선택됩니다. 그러나 BGA가 자동차 또는 산업용 응용 분야와 같이 더 높은 온도에 노출되는 경우에는 주석-납 합금 볼이 선호됩니다.

전반적으로 주석과 주석-납 합금 볼 사이의 선택은 수리할 전자 시스템의 특정 요구 사항에 따라 달라집니다.

명세서

1	총 전력	5200w
2	독립히터 3개	상단 열기 1200w, 하단 열기 1200w, 하단 적외선 예열 2700w
3	전압	AC220V±10% 50/60Hz
4	전기부품	7'' 터치 스크린 + 고정밀 지능형 온도 제어 모듈 + 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 + 레이저 포지셔닝
5	온도 조절	K-센서 폐쇄 루프 + PID 자동 온도 보상 + 온도 모듈, 온도 정확도 ±2도 이내.
6	PCB 포지셔닝	V 홈 + 범용 고정 장치 + 이동식 PCB 선반
7	적용 가능한 PCB 크기	최대 370x410mm 최소 22x22mm
8	적용 가능한 BGA 크기	2x2mm~80x80mm
9	치수	600x700x850mm(길이너비높이)
10	순중량	70kg

응용

다음 제품의 칩 레벨 수리에 널리 사용됩니다.
1. 노트북 및 데스크탑 PCBA
2. Xbox One, Play Station 4 마더보드 등의 게임 콘솔
3. iPhone 마더보드와 같은 휴대폰 PCBA
4. TV&TV 셋톱박스 마더보드
5. 서버, 프린터, 카메라 등 마더보드

특성

A2E 内部发热系统
