설명
적외선 터치스크린 BGA 재작업 기계
1. 적외선 터치스크린 BGA 재작업 기계의 제품 특징
1. 3개의 독립적인 온도대 제어로 더욱 정확합니다.
2. 좋은 재료를 사용하는 첫 번째, 두 번째 온도 히터는 열기 흐름과 온도를 정확하게 조절할 수 있으며,
고온 발생 바람, 세 번째 원적외선 온도 가열판을 예열합니다.
3. 8개 세그먼트 온도 상승(하강)+8 세그먼트 일정한 온도 제어 기능을 갖춘 첫 번째 온도 영역은
10개 그룹의 온도 곡선을 저장합니다.
4. 첫 번째 영역과 두 번째 영역은 동시에 온도 곡선을 실행하고 세 번째 영역은 온도를 실행하기 시작합니다.
첫 번째 및 두 번째 영역에서 동시에 아래로 이동합니다.
5. 제거 및 납땜 후 대용량 팬을 사용하여 PCB 보드를 냉각시켜 PCB 보드의 변형을 방지하고
납땜 효과;
3.적외선 터치스크린 BGA 재작업 기계의 사양
| 힘 | 4500W |
| 탑히터 | 열기 800W |
| 바닥 히터 | 열기 1200W, 적외선 2400W |
| 전원공급장치 | AC220V+10%,50/60HZ |
| 차원 | 길이 535*W650*H600mm |
| 포지셔닝 | N 홈 PCB 지원 및 외부 범용 고정 장치 포함 |
| 온도 조절 | K 유형 열전대, 폐쇄 루프 제어 독립 가열 |
| 온도 정확도 | ±2도 |
| PCB 크기 | 최대 355*335mm, 최소 50*50mm |
| 작업대 미세 조정 | ±15mm 앞으로/뒤로 +15mm 오른쪽/왼쪽 |
| BGA 칩 | 80*80-2*2mm |
| 최소 칩 간격 | 0.15mm |
| 온도 센서 | 1(선택사항) |
| 순중량 | 30KG |

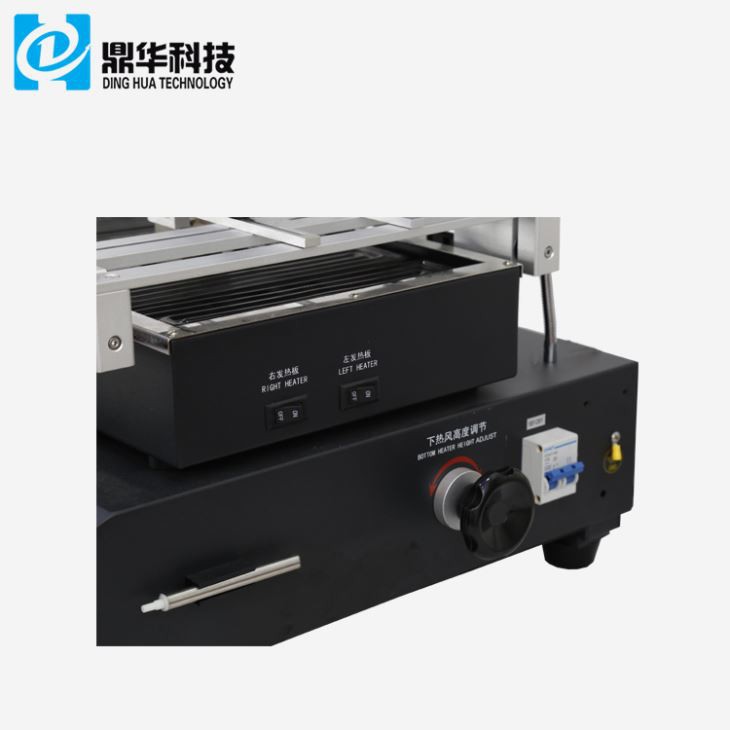

4.적외선 터치스크린 BGA 재작업 기계의 세부 사항
1. HD 터치스크린 인터페이스;
2.3개의 독립 히터(뜨거운 공기 및 적외선);
3. 진공 펜;
4.Led 헤드램프.
5.왜 적외선 터치스크린 BGA 재작업 기계를 선택합니까?
6.적외선 터치스크린 BGA Rework 기계 인증서
7.적외선 터치스크린 BGA Rework 장비의 포장 및 배송
8.관련 지식
BGA 리볼링의 표준 방법은 무엇입니까?
첫 번째는 "주석 페이스트"+ "주석 볼"입니다.
두 번째는 "도움말 붙여넣기" + "틴볼" 입니다.
"주석 페이스트"+ "주석 볼"이란 무엇입니까? 실제로 이것이 공인된 가장 우수하고 표준적인 볼 심기 방법이다. 이렇게 심은 공은용접성이 좋고 광택이 좋습니다. 납땜 과정에서 런닝 볼의 모습이 나타나지 않으며 제어 및 유지가 더 쉽습니다.
구체적인 방법먼저 솔더 페이스트를 사용하여 BGA 패드에 인쇄한 다음 특정 크기의 솔더 볼을 추가합니다. 이때 솔더 페이스트의 기능은 솔더를 접착시키는 것입니다.땜납이 가열될 때 땜납 볼의 접촉 표면을 더 크게 만듭니다. 솔더볼은 더 빠르고 더 많이 가열될 것입니다.포괄적으로. 이렇게 하면 솔더 용융 후 솔더 볼이 BGA 패드에 더 잘 납땜될 수 있어 납땜 가능성이 줄어듭니다.
"솔더 페이스트" + "주석 볼"이란 무엇입니까? 위의 설명을 통해 이 문장의 의미를 쉽게 이해할 수 있습니다. 간단히 말해서, 이 방법은 솔더 페이스트를 사용합니다.솔더 페이스트 대신. 그러나 솔더 페이스트의 특성은 솔더 페이스트의 특성과 매우 다릅니다. 솔더 페이스트는 다음과 같은 경우 액체가 됩니다.온도가 상승하고 쉽게 발생합니다.
t그는 솔더볼을 가지고 돌아다닙니다. 게다가 솔더 페이스트 중 솔더 페이스트의 품질이 좋지 않기 때문에 첫 번째 방법은 다음과 같습니다.공 심기가 이상적입니다.
물론 이 두 가지 방법은 모두 티 스탠드 등 전용 도구가 필요합니다. "Stinky Paste" + "Spheroidal Ball" 방법의 구체적인 단계는 다음과 같습니다.
1. 먼저 볼 심기 도구를 준비합니다. 솔더볼이 원활하게 굴러가는 것을 방지하기 위해 볼 심기 시트를 알코올로 청소하고 건조시켜야 합니다.
2. 미리 완성된 칩을 볼 홀더에 놓습니다.
3. 솔더 페이스트를 붙여넣습니다. 자연적으로 해동하여 고르게 저어주고 칼날 위에 고르게 펴 바릅니다.
4. 포지셔닝 베이스에 솔더 페이스트를 넣어 솔더를 인쇄합니다.손으로 긁는 페이스트의 각도, 강도 및 당기는 속도를 조절해 보세요. 솔더 페이스트 상자를 제거합니다.
5. BGA의 각 패드에 솔더페이스트가 균일하게 인쇄된 것을 확인한 후 솔더볼을 볼 위에 올려 놓은 후
솔더 볼을 제거하고 볼 홀더를 흔들어서솔더 볼이 메쉬 안으로 굴러갑니다. 각 메시에 솔더볼이 있는지 확인한 다음 솔더볼을 모아 보드를 제거합니다.
6. 갓 준비한 BGA를 베이스에서 꺼내어 구워질 때까지 기다립니다. (리플로우 솔더링을 사용하는 것이 더 좋습니다. 소량의 뜨거운 공기를 사용하십시오. 총은 괜찮습니다.) 이것으로 완료공. "솔더링 페이스트" + "구형 볼" 방법의 절차는 다음과 같습니다. "3" 및 "4" 단계가 하나의 단계로 결합됩니다. 브러시를 사용하여 솔더를 도포합니다.스텐실 인쇄 대신 페이스트를 BGA에 직접 균일하게 브러싱합니다. 패드에서 다른 단계는 기본적으로 첫 번째 방법과 동일합니다.
