터치 스크린 컴퓨터 BGA 재작업 스테이션 1. 터치 스크린 컴퓨터 bga 재작업 스테이션 DH-D1의 제품 설명 고정밀 k형 열전대 폐쇄 루프 제어 및 PID 자동 온도 보상 시스템, 온도 모듈 및 지능형 제어 장치를 갖춘 BGA 재작업 스테이션. ..
설명

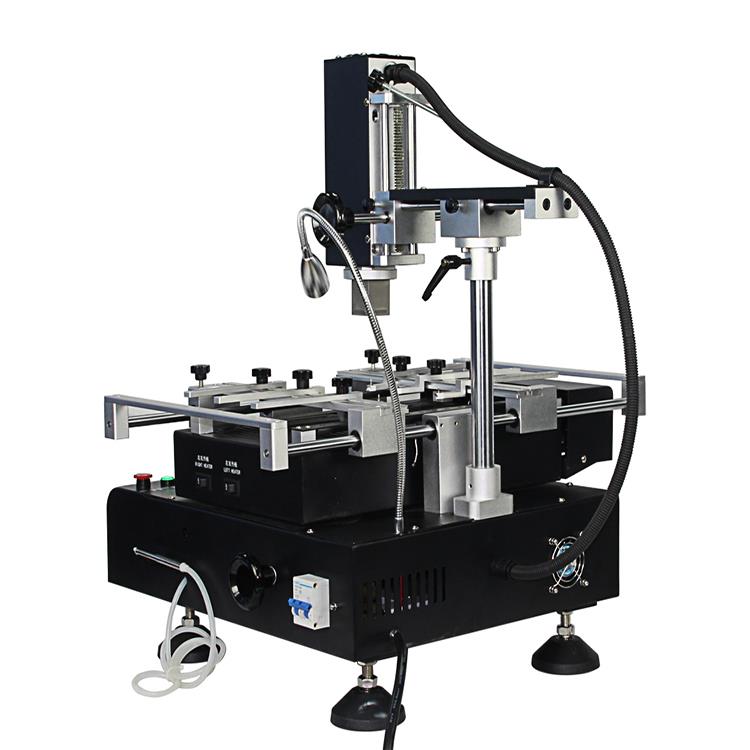

1. 터치 스크린 컴퓨터 bga 재 작업 스테이션 DH-D1의 제품 설명
고정밀 k형 열전대 폐쇄 루프 제어 및 PID 자동 온도 보상 시스템, 온도 모듈 및 지능형 제어 장치를 갖춘 BGA 재작업 스테이션 DH-D1은 ±2도의 정확한 온도 편차를 가능하게 합니다. 한편, 외부 온도 측정 커넥터를 사용하면 온도 예측과 실시간 정확한 분석이 가능합니다.
2. 터치 스크린 컴퓨터 bga 재 작업 스테이션 DH-D1의 제품 사양
| 힘 | 4800W |
| 탑히터 | 열기 800W |
| 바닥 히터 | 열기 1200W, 적외선 2700W |
| 전원공급장치 | AC220V+10%,50/60HZ |
| 차원 | 길이 560*W650*H580mm |
| 포지셔닝 | N 홈 PCB 지원 및 외부 범용 고정 장치 포함 |
| 온도 조절 | K 유형 열전대, 폐쇄 루프 제어 독립 가열 |
| 온도 정확도 | ±2도 |
| PCB 크기 | 최대 420*400mm, 최소 22*22mm |
| 작업대 미세 조정 | ±15mm 앞으로/뒤로 +15mm 오른쪽/왼쪽 |
| BGA 칩 | 2*2 - 80*80mm |
| 최소 칩 간격 | 0.15mm |
| 온도 센서 | 1(선택사항) |
| 순중량 | 31KG |
3. 터치 스크린 컴퓨터 bga 재 작업 스테이션 DH-D1의 제품 특징
인간화 디자인으로 기계 작동이 쉽습니다. 일반적으로 작업자는 10분 안에 사용법을 배울 수 있습니다. 특별한 직업 경험이나 기술이 없습니다.이는 회사의 시간과 에너지를 절약해 줍니다.
모든 크기의 다양한 유형의 PCB에 적합합니다.
우수한 재료는 긴 수명을 보장합니다. 교차 흐름, 상부 및 하부 냉각 팬은 기계를 자동으로 냉각시킵니다.
가열 과정이 완료되자마자이는 기계의 성능 저하 및 노후화를 효과적으로 방지합니다.3-난방 시스템에 대한 1년 보증이 제공됩니다.
평생 무제한 기술 지원과 무료 교육이 제공됩니다.

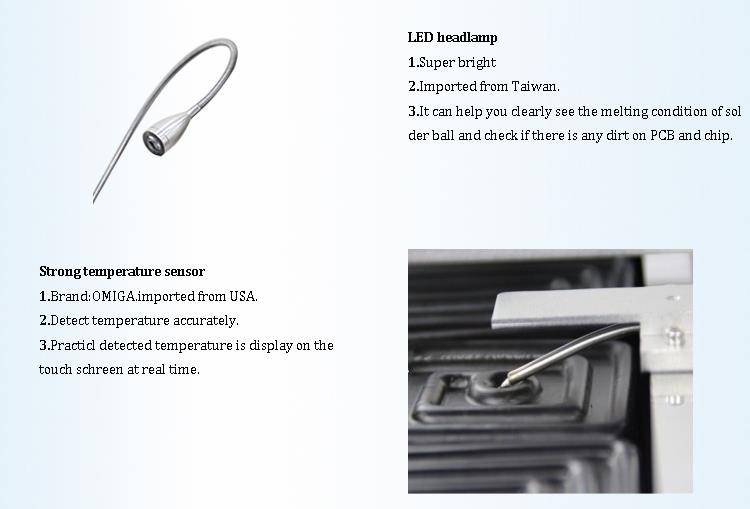

매우 밝은 LED 헤드램프는 대만 최고 제조업체에서 수입됩니다. 솔더볼의 녹는 상태를 명확하게 확인하고 있는지 확인하는 데 도움이 됩니다.PCB와 칩에 먼지가 있는지 확인하세요.

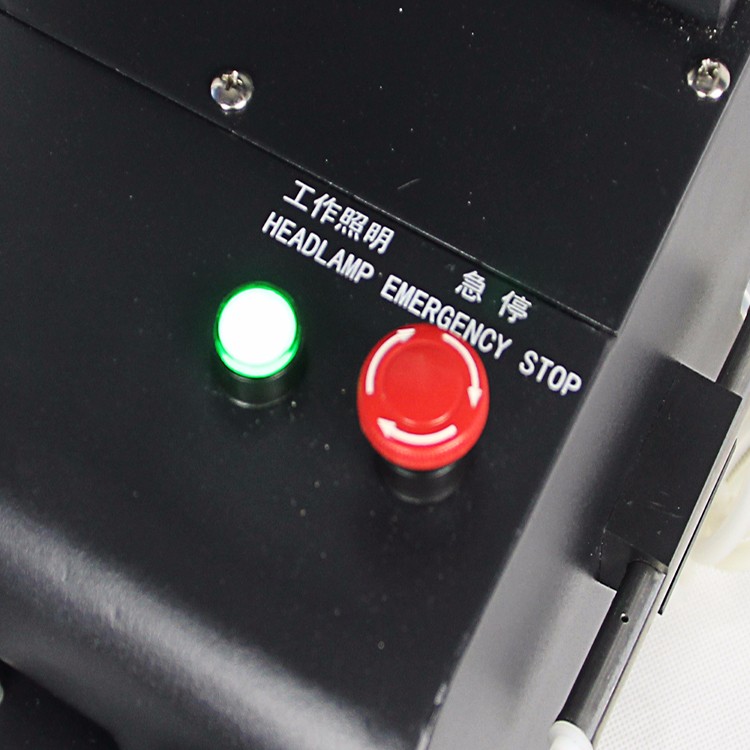

비상 정지가 발생하면 비상 정지가 발생합니다.

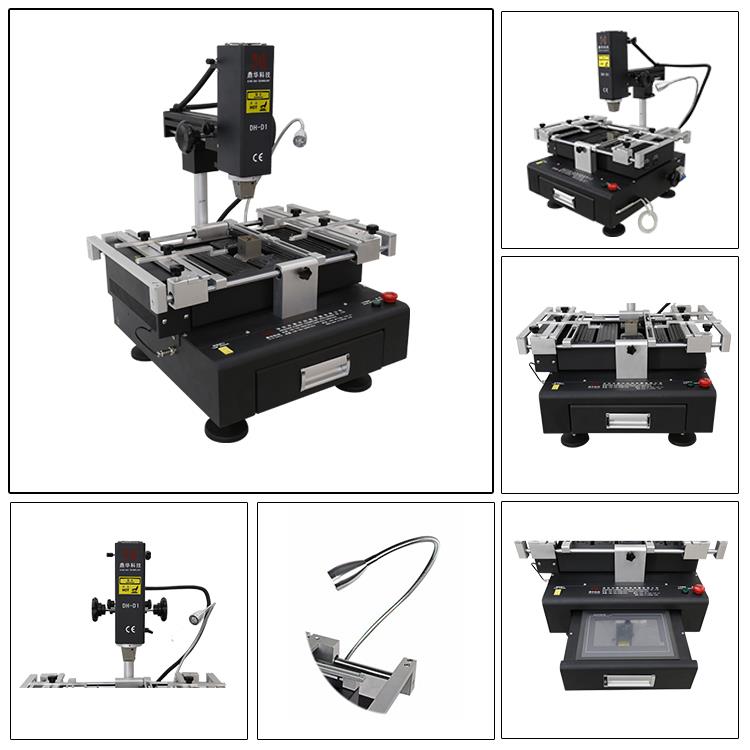

4. 터치 스크린 컴퓨터 bga 재 작업 스테이션 DH-D1의 제품 세부 정보

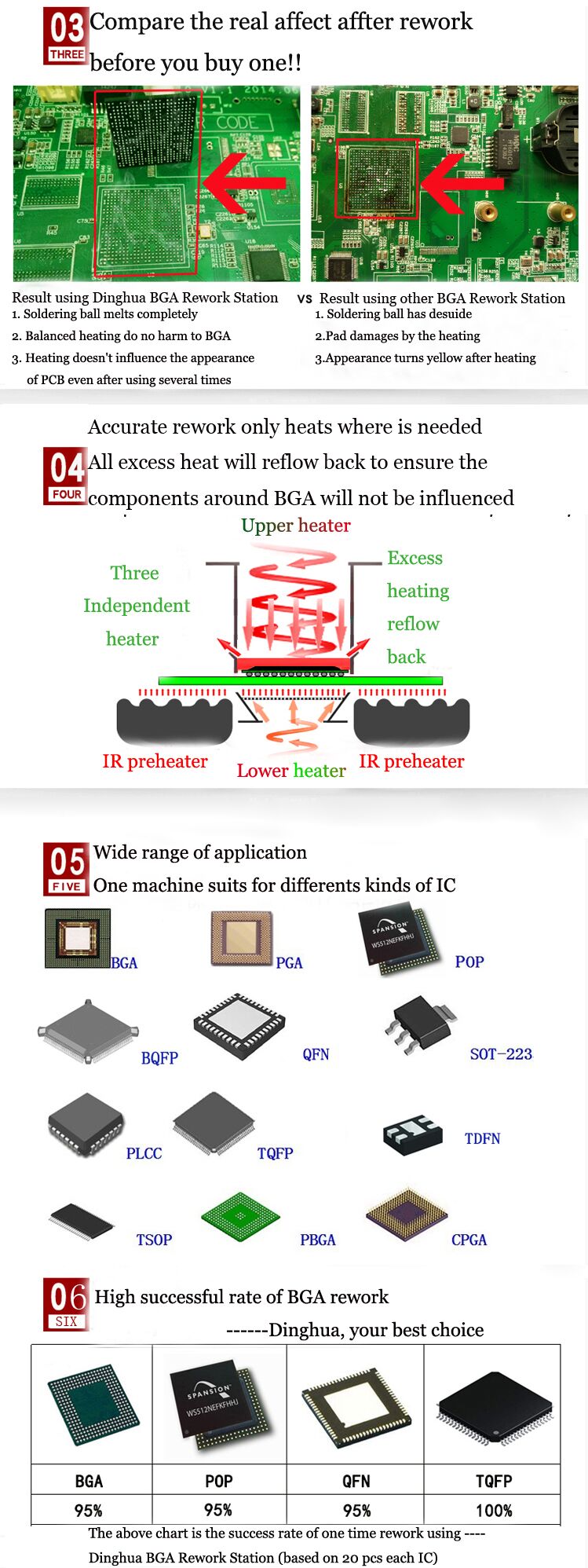

5. 터치스크린 컴퓨터 bga 재작업 스테이션 DH-D1을 선택하는 이유

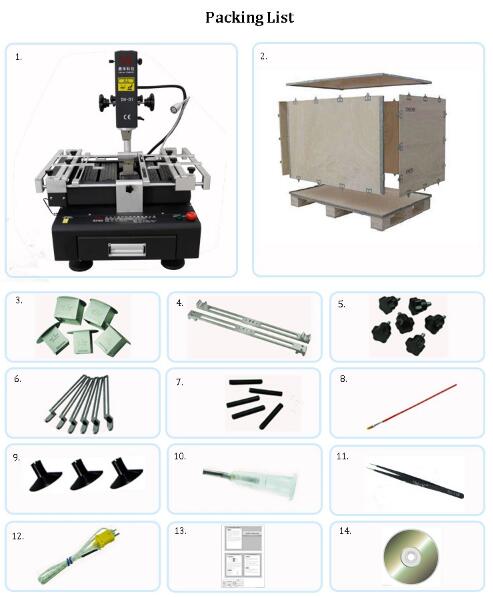

6. 터치스크린컴퓨터 bga rework station DH-D1 포장, 납품
7. BGA 관련 지식
BGA 칩 배치 및 라우팅 규칙
BGA는 PCB에서 일반적으로 사용되는 구성 요소로 일반적으로 CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP 등이 있습니다. 대부분 bga 패키징 유형입니다. 즉, 고주파 신호 및 특수 신호의 80%가 이러한 유형의 패키지에서 나옵니다. 따라서 BGA 패키지의 라우팅을 처리하는 방법은 중요한 신호에 큰 영향을 미칩니다.
일반적으로 BGA를 둘러싸는 작은 부품은 중요성에 따라 여러 범주로 나눌 수 있습니다.
통과로.
클록 터미널 RC 회로.
댐핑(직렬 저항기, 뱅크 유형에 나타남, 예: 메모리 BUS 신호)
EMI RC 회로(댐핑, C, 당김 높이 스타일, 예: USB 신호에 나타남).
기타 특수 회로(다른 CHIP에 따라 추가된 특수 회로, 예를 들어 CPU의 온도 감지 회로).
40mil 이하의 소형 전원 회로 그룹(C, L, R 등의 형태. 이러한 종류의 회로는 종종 AGP CHIP 또는 AGP 기능이 있는 CHIP 근처에 나타나며 서로 다른 전원 그룹은 R, L로 구분됩니다.)
낮은 R, C를 당깁니다.
일반 소규모 회로 그룹(R, C, Q, U 등에 나타남, 추적 요구 사항 없음)
당김 높이 R, RP.
일반적으로 1-6-아이템 회로가 배치의 중심이 되며 BGA에 최대한 가깝게 배치되므로 특별한 처리가 필요합니다. 일곱 번째 회로의 중요성은 두 번째이지만 BGA에 더 가깝습니다. 8, 9는 일반적인 회로이며, 신호에 속해 연결될 수 있습니다.
위의 BGA 주변의 소형 부품의 중요성과 관련하여 ROUTING에 대한 요구 사항은 다음과 같습니다.
by pass =>CHIP과 같은 쪽에 있는 경우 CHIP 핀을 통해 바이패스로 직접 연결되고 패스를 통해 평면으로 당겨집니다. CHIP과 다를 경우 BGA의 VCC 및 GND 핀을 통해 동일하게 공유할 수 있습니다. 1억
Clock terminal RC circuit =>케이블 폭, 와이어 간격, 와이어 길이 또는 패키지 GND; VCC 분배기를 교차하지 않고 트레이스를 최대한 짧고 매끄럽게 유지하십시오.
Damping =>와이어라인 너비, 줄 간격, 줄 길이 및 그룹화 추적; 트레이스는 가능한 한 짧고 매끄러워야 하며 한 세트의 트레이스는 다음과 같아야 합니다.다른 신호와 섞이지 마세요..
EMI RC Circuits =>케이블 폭, 라인 간격, 병렬 배선, 패키지 GND 및 기타 요구 사항 고객 요구 사항에 따라 완료되었습니다.
Other special circuits =>유선 폭, 패키지 GND 또는 트레이스 클리어런스 요구 사항; 고객 요구 사항에 따라 완료되었습니다.
40milthe following small power circuit group =>케이블 폭 및 기타 요구 사항; 표면층을 최대한 완성하여 케이블을 완전히 보존합니다.신호선 내부 공간을 확보하고 전원 신호가 레이어를 통과하지 않도록 하세요.
BGA 영역에서 불필요한 간섭을 유발합니다.
Pull low R, C =>특별한 요구 사항은 없습니다. 부드러운 라인.
General small circuit group =>특별한 요구 사항은 없습니다. 부드러운 라인.
Pull height R,RP =>특별한 요구 사항은 없습니다. 부드러운 라인.
