터치 스크린 Macbook BGA 재작업 스테이션
터치 스크린 삼성 bga 재작업 스테이션 빠른 미리보기: 원래 공장 가격! ipad 수리용 IR 히터가 장착된 DH-A1 BGA 재작업 기계가 현재 재고가 있습니다. 사용자 친화적인 운영 시스템으로 설계되었으며, 운영자가 몇 분 내에 사용 방법을 이해할 수 있도록 돕는 것을 목표로 합니다. 1. 사양 ...
설명
터치스크린 삼성 bga 재작업 스테이션
빠른 미리보기:
원래 공장 가격! ipad 수리용 IR 히터가 장착된 DH-A1 BGA 재작업 기계가 현재 입고되었습니다.
사용자 친화적인 운영 시스템은 운영자가 몇 분 안에 사용 방법을 이해할 수 있도록 돕는 것을 목표로 합니다.
1. 사양
사양 | ||
1 | 힘 | 4900W |
2 | 탑히터 | 열기 800W |
3 | 바닥 히터 다리미 히터 | 열기 1200W, 적외선 2800W 90w |
4 | 전원공급장치 | AC220V±10%50/60Hz |
5 | 치수 | 640*730*580mm |
6 | 포지셔닝 | V 홈, PCB 지지대는 외부 범용 고정 장치를 사용하여 어느 방향으로나 조정 가능 |
7 | 온도 제어 | K형 열전대, 폐쇄 루프 제어, 독립 가열 |
8 | 온도 정확도 | ±2도 |
9 | PCB 크기 | 최대 500*400mm 최소 22*22mm |
10 | BGA 칩 | 2*2-80*80mm |
11 | 최소 칩 간격 | 0.15mm |
12 | 외부 온도 센서 | 1(선택사항) |
13 | 순중량 | 45kg |
2.DH-A1 BGA 재작업 스테이션에 대한 설명
특징:
1. 적외선 용접 기술.
2. 적외선 가열은 빠르고 지속적인 가열로 인해 IC 손상을 방지할 수 있습니다.
3. 쉬운 작동; 사용자는 하루 교육을 받은 후 능숙하게 작동할 수 있습니다.
4. 용접 도구가 필요 없으며 50mm 미만의 칩을 용접할 수 있습니다.
5. 800W 핫멜트 시스템으로 예열 범위는 240*180mm입니다.
6. 뜨거운 공기 없이 스마트 부품에 영향을 주지 않으며 BGA, SMD, CSP, LGA, QFP, PLCC 및 BGA 리볼링 용접에 적합합니다.
7. 특히 Northbridge/Southbridge 칩셋의 다양한 컴퓨터, 노트북, 플레이 스테이션의 BGA 구성 요소에 적합합니다.
3.DH-A1 bga 재작업 스테이션을 선택해야 하는 이유는 무엇입니까?

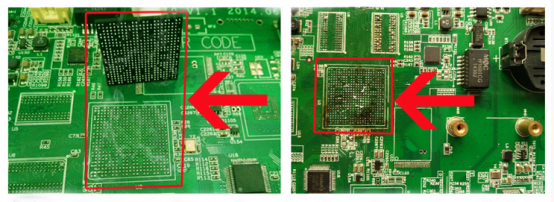

DH-A1 BGA 재작업 스테이션을 사용한 결과(왼쪽 그림) | VS | 타사 BGA Rework Station을 이용한 결과(오른쪽 사진) |
1. 솔더볼이 완전히 녹을 수 있습니다. | 1. 납땜 공에는 절망이 있습니다. | |
2. 균형 잡힌 가열은 BGA에 해를 끼치지 않습니다. | 2.사용 후 패드가 손상됨 | |
3. 여러 번 가열해도 PCB의 외관에 영향을 미치지 않습니다. | 3. 가열 후 외관이 황색으로 변하기 시작합니다. |
결정을 내리기 전에 당사 브랜드 bga 재작업 스테이션을 다른 제품과 사용한 후 실제 효과를 비교하려면 아래 그림을 살펴보십시오.
4. 관련 지식:
납땜 리플로우 프로파일
납땜 리플로우 프로파일은 부품 밀도, 크기, 무게, 색상 및 특성에 따라 부품에 생성되어야 합니다.
기판 유형은 실리콘 층을 통한 열 대류 속도를 결정하는 주요 요인입니다. 구성 요소로는
환경에 노출되면 원래 제조 프로파일을 사용할 수 없습니다. 너무 공격적이어서 제품이 손상될 수 있기 때문입니다.
BER 주로 탑승하세요. 제조 사양 중에 사용된 부품 데이터 시트 및 솔더 페이스트 유형을 획득합니다.
프로파일의 기초가 되는 피크 녹는점을 결정합니다. 일반적인 납땜 제거 프로필에는 예열, 흡수, 리플로우가 포함됩니다.
및 냉각 단계. 일반적인 예열 단계는 사용된 솔더 합금에 따라 약 3C/s에서 최대 120~150C까지 열이 증가하는 단계입니다.
이 단계에서는 모든 기판에 열 충격 손상이 발생하지 않도록 하고 기판 전체의 팽창률이 비슷한 비율로 유지되도록 합니다.
담금 단계 동안 온도는 대상 지역의 170 – 210C에 도달하도록 증가합니다. 이 단계에서는 가파른 프로파일 곡선을 유지합니다.
전체 열 사이클을 5분 미만으로 유지하면서 프로필을 짧게 유지할 수 있습니다. Liquidus 단계 190C – 230C가 중요하며 우리는 이를 유지합니다.
자동화된 진공 전동 리프트 중에 부품의 솔더 마스크 손상을 방지하기 위해 가능한 한 짧게 합니다. 마지막 쿨다운 단계
온도 곡선은 일반적으로 구성 요소를 충격 없이 효율적으로 환경 온도로 되돌리기 위한 5-6C/s입니다.
BGA IC 교체
지금까지 BGA 오류가 발생한 인쇄 회로 기판을 복구하는 데 사용할 수 있는 가장 성공적인 프로세스입니다. 하지만 이 과정이 가장 비싸다.
더 이상 사용되지 않거나 EOL 구성 요소에는 적용할 수 없습니다. 이 과정에서 오래된 구성 요소가 제거되고 PCB BGA 사이트가 청소되고 새 구성 요소가 됩니다.
부품이 제자리에 납땜되었습니다. 높은 성공률은 공급업체가 제공하는 부품의 품질과 합금 유형 등 이용 가능한 정보에 따라 달라집니다.

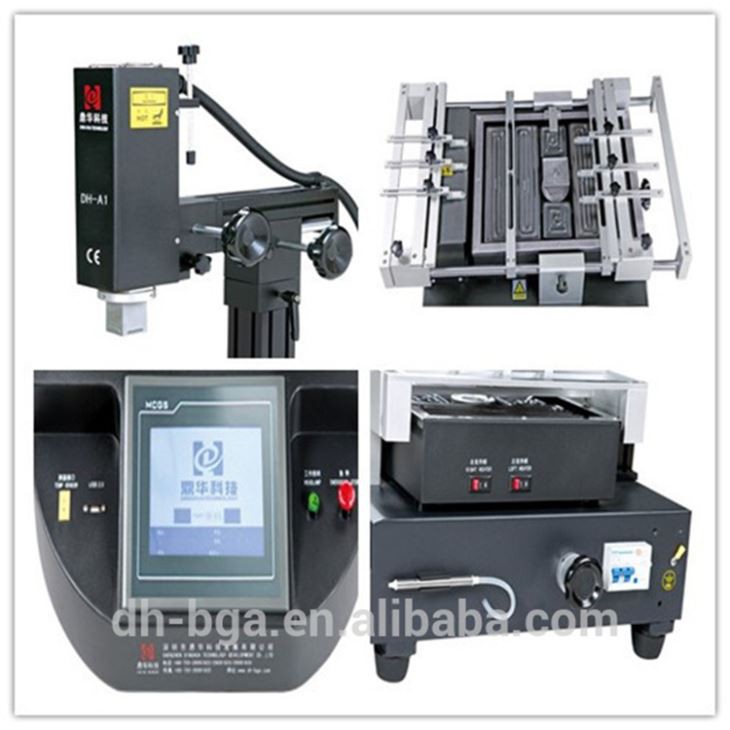

5.DH-A1 BGA REWORK STATION의 상세 이미지

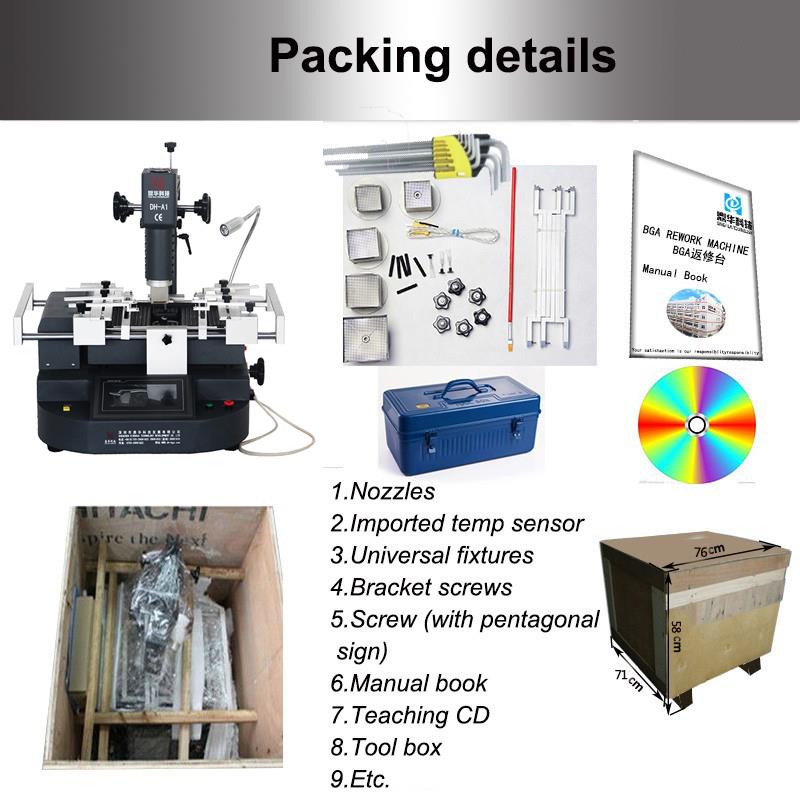

6.DH-A1 BGA REWORK STATION의 포장 및 배송 세부 사항
DH-A1 BGA REWORK STATION 납품 내역
배송: |
1. 배송은 결제 완료 후 영업일 기준 5일 이내에 완료됩니다. |
2.DHL, FedEX, TNT, UPS 및 바다 또는 항공을 포함한 기타 방법으로 빠른 배송 배송. |
7. 서비스
ㅏ. 당사 제품이나 가격과 관련된 문의사항은 24시간 이내에 답변해 드립니다.
b.유창한 영어로 귀하의 모든 문의에 답변할 수 있도록 잘 훈련되고 경험이 있어야 합니다.
씨. OEM&ODM, 귀하의 요청이 있으면 우리는 귀하가 제품을 설계하고 제작하는 데 도움을 드릴 수 있습니다.
디. 귀하의 고유한 디자인과 당사의 일부 최신 모델에 대한 대리점이 제공됩니다.
이자형. 판매 지역, 디자인 아이디어 및 모든 개인 정보를 보호합니다.
우리는 항상 귀하의 질문에 답변해 드립니다: 하루 24시간, 주 7일.
