터치스크린 Xbox360 bga 재작업 스테이션
빠른 미리보기:
원래 공장 가격! Xbox360 수리용 IR 히터가 장착된 DH-A1 BGA 재작업 기계가 입고되었습니다.
우리의 재작업 스테이션은 주로 BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED 등의 재작업에 사용됩니다.
다양한 기능과 혁신적인 디자인을 갖춘 Dinghua 기계는 원스톱 이동, 장착 및 납땜을 할 수 있습니다.
1. 사양
사양 | ||
1 | 힘 | 4900W |
2 | 탑히터 | 열기 800W |
3 | 바닥 히터 다리미 히터 | 열기 1200W, 적외선 2800W 90w |
4 | 전원공급장치 | AC220V±10% 50/60Hz |
5 | 치수 | 640*730*580mm |
6 | 포지셔닝 | V 홈, PCB 지지대는 외부 범용 고정 장치를 사용하여 어느 방향으로나 조정 가능 |
7 | 온도 제어 | K형 열전대, 폐쇄 루프 제어, 독립 가열 |
8 | 온도 정확도 | ±2도 |
9 | PCB 크기 | 최대 500*400mm 최소 22*22mm |
10 | BGA 칩 | 2*2-80*80mm |
11 | 최소 칩 간격 | 0.15mm |
12 | 외부 온도 센서 | 1(선택사항) |
13 | 순중량 | 45kg |
2.DH-A1 BGA 재작업 스테이션에 대한 설명
1. 가열 완료 전 5-10초 음성 경고: 운영자에게 제 시간에 bga 칩을 픽업하도록 상기시킵니다. 후에
온도가 실온으로 냉각되면 난방, 냉각 팬이 자동으로 작동합니다(<45℃ ),
히터의 노화를 방지하기 위해 냉각 시스템이 자동으로 중지됩니다.
2.CE 인증 승인. 이중 보호: 과열 가드 + 비상 정지 기능.
3. 디지털 납땜 인두와 외부 연결을 통해 빠르고 편리하며 고효율로 주석을 청소할 수 있습니다!
4. 레이저 포지셔닝, 위치 지정이 쉽고 편리합니다.
3.Dinghua를 선택해야 하는 이유는 무엇입니까?
우리는 전문 BGA 재작업 스테이션 제조업체입니다. 그리고 이 분야에 13년 넘게 종사해 왔습니다.
디자인, 개발, 생산 및 판매에 종사합니다.
2.Our 기계는 저렴한 가격으로 품질이 최고입니다. 전 세계의 수리점과 교육 학교에서 인기가 있습니다.
우리 대리인이 된 것을 환영합니다.
3. 빠른 배송: FedEx, DHL, UPS, TNT 및 EMS. 많은 모델이 항상 재고가 있습니다.
4. 지불: 서부 동맹, PayPal, T/T.
5.OEM 및 ODM을 환영합니다.
6. 모든 기계에는 사용자 가이드와 CD가 장착됩니다.

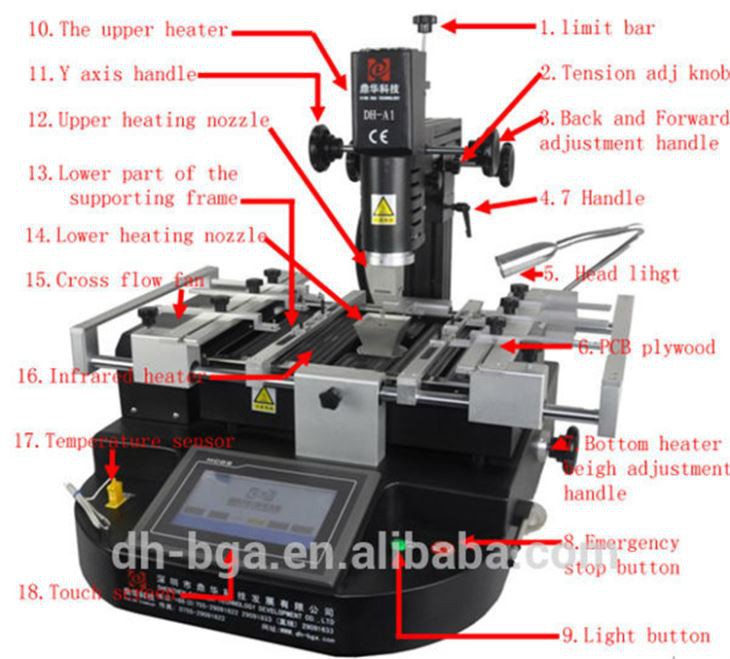

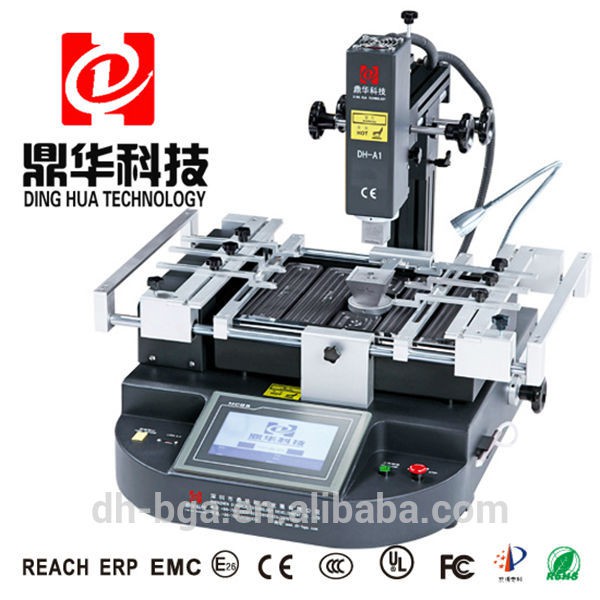

4.DH-A1 BGA REWORK STATION의 상세 이미지
5 DH-A1 BGA REWORK STATION의 포장 및 배송 세부 사항

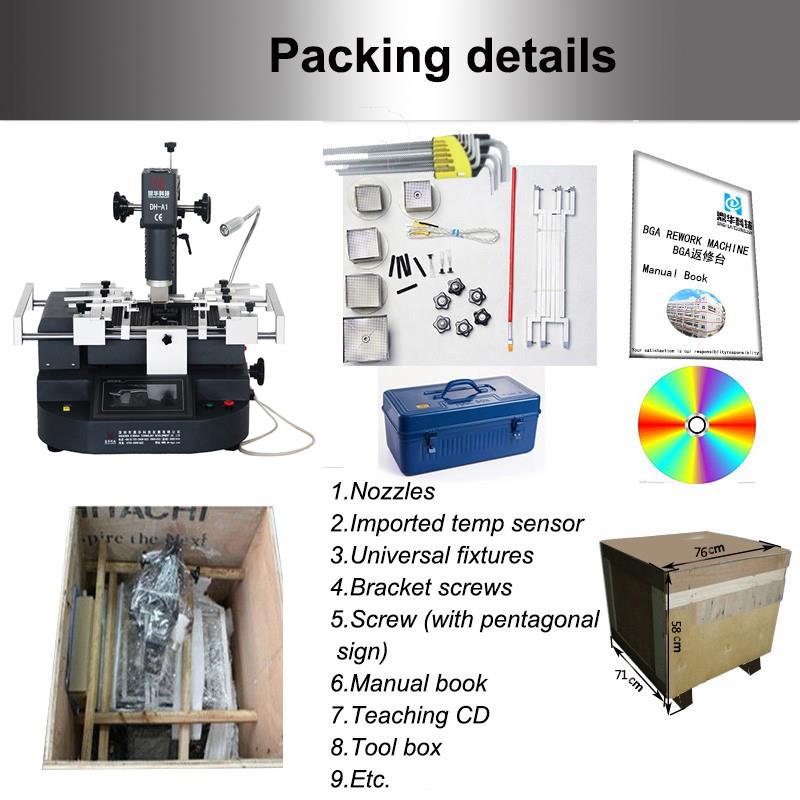

6.DH-A1 BGA REWORK STATION 납품 내역
배송: |
1. 배송은 결제 완료 후 영업일 기준 5일 이내에 완료됩니다. |
2.DHL, FedEX, TNT, UPS 및 바다 또는 항공을 포함한 기타 방법으로 빠른 배송 배송. |
7. 관련 지식
BGA에는 다양한 패키지 유형이 있으며 모양은 정사각형 또는 직사각형입니다. 합의에 따르면
솔더볼은 주변, 스태거, 풀 어레이 BGA로 나눌 수 있습니다. 다양한 기판에 따르면,
PBGA(Plasticball Zddarray 플라스틱 볼 어레이), CBGA(ceramicballSddarray 세라믹)의 세 가지 유형으로 나눌 수 있습니다.
볼 어레이), TBGA(테이프 볼 그리드 어레이 캐리어형 볼 어레이).
1, PBGA(플라스틱 볼 어레이) 패키지
BT 수지/유리 적층판을 기판으로, 플라스틱(에폭시 몰딩 컴파운드)을 밀봉재로 사용하는 PBGA 패키지,
공융 솔더 63Sn37Pb 또는 공융 솔더 62Sn36Pb2Ag와 같은 솔더 볼(이미 일부 제조업체에서는 무연 솔더를 사용함),
솔더볼 및 패키지 연결에는 추가 솔더 사용이 필요하지 않습니다. 캐비티인 일부 PBGA 패키지가 있습니다.
캐비티 업(cavity up)과 캐비티 다운(cavity down)으로 나누어지는 구조. 캐비티가 있는 이러한 종류의 PBGA는 열 방출을 향상시키는 것입니다.
성능이 향상되었기 때문에 열 강화 BGA라고 하며 약어로 EBGA라고 하며 일부는 CPBGA(캐비티 플라스틱 볼 어레이)라고도 합니다.
PBGA 패키지의 장점은 다음과 같습니다.
1) PCB 기판(인쇄 기판 - 일반적으로 FR-4 기판)과 열적합성이 좋습니다. 열팽창계수(CTE)
PBGA 구조의 BT 수지/유리 적층체는 약 14ppm/도, PCB는 약 17ppm/cC이다.
두 재료의 CTE는 상대적으로 가깝기 때문에 열 매칭이 좋습니다.
2) 리플로우 공정에서는 솔더볼의 자기정렬, 즉 용융된 솔더볼의 표면장력을 이용하여
솔더볼과 패드의 정렬 요구 사항을 달성합니다.
3) 저렴한 비용.
4) 전기적 성능이 좋다.
PBGA 패키지의 단점은 습기에 민감하고 요구되는 장치가 포함된 패키지에는 적합하지 않다는 것입니다.
밀폐성과 높은 신뢰성.
2, CBGA(세라믹 볼 어레이) 패키지
BGA 패키지 시리즈 중 CBGA는 가장 오랜 역사를 가지고 있습니다. 기판은 다층 세라믹이며 금속 커버는 납땜되어 있습니다.
칩, 리드 및 패드를 보호하기 위해 밀봉 솔더로 기판을 덮습니다. 솔더볼 재료는 고온 공융입니다.
10Sn90Pb를 납땜합니다. 솔더볼과 패키지의 연결에는 저온 공융 솔더 63Sn37Pb를 사용해야 합니다. 그만큼
표준 볼 피치는 1.5mm, 1.27mm, 1.0mm입니다.
CBGA(세라믹 볼 어레이) 패키지의 장점은 다음과 같습니다.
1) 기밀성이 좋고 습기에 대한 저항성이 높아 포장 부품의 장기 신뢰성이 높습니다.
2) 전기 절연성은 PBGA 장치보다 우수합니다.
3) PBGA 장치보다 패킹 밀도가 높습니다.
4) PBGA 구조보다 열 성능이 우수합니다.
CBGA 패키지의 단점은 다음과 같습니다.
1) 세라믹 기판과 PCB 사이의 열팽창 계수(CTE) 차이가 크기 때문에(CTE의 CTE)
A1203 세라믹 기판은 약 7ppm/cC이고 PCB의 CTE는 펜당 약 17ppm입니다.) 열 매칭이 좋지 않으며
솔더 조인트 피로가 주요 실패 모드입니다.
2) PBGA 소자에 비해 패키징 비용이 높다.
3) 패키지 가장자리의 솔더볼 정렬이 더 어렵습니다.
3, CCGA(ceramiccolumnSddarray) 세라믹 기둥 그리드 어레이
CCGA는 CBGA의 수정된 버전입니다. 둘의 차이점은 CCGA가 직경 0.5mm의 솔더 컬럼을 사용한다는 것입니다.
솔더의 피로 저항을 향상시키기 위해 CBGA의 0.87mm 직경 솔더 볼 대신 높이가 1.25mm ~ 2.2mm입니다.
관절. 따라서 기둥형 구조는 세라믹 캐리어와 PCB 보드 사이의 전단 응력을 더 잘 완화할 수 있습니다.
열 불일치.
