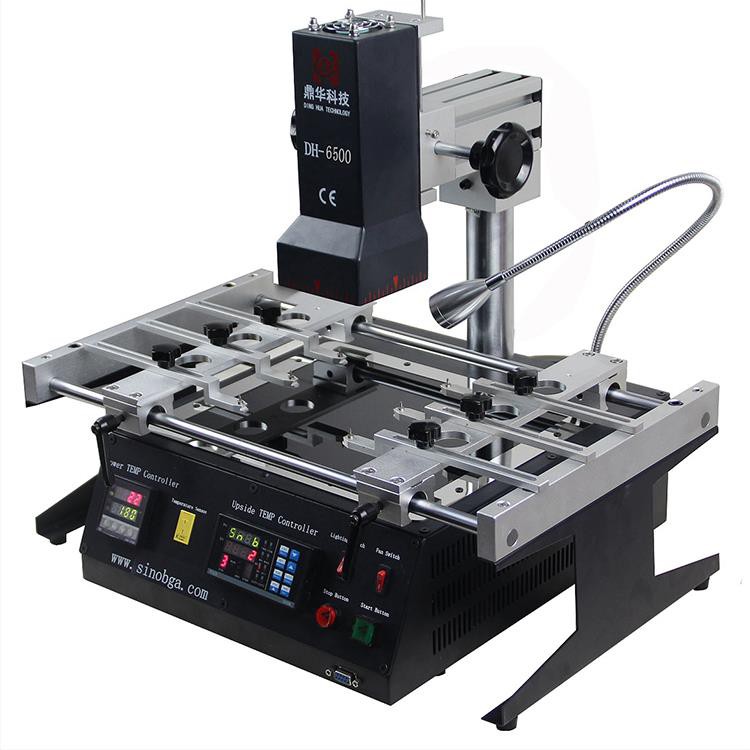

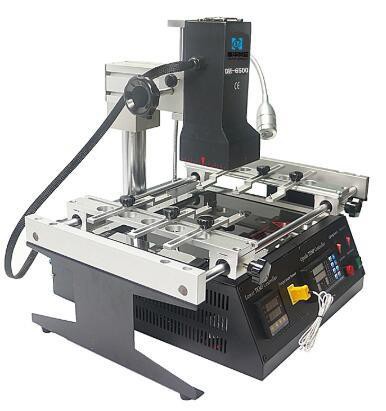

                                             DH-6500 적외선 BGA 재작업 스테이션

적외선 BGA 재작업 스테이션은 전자 산업에서 인쇄 회로 기판(PCB)의 BGA(볼 그리드 어레이) 구성 요소를 수리하거나 재작업하는 데 사용되는 특수 장치입니다. BGA는 집적 회로에 사용되는 표면 실장 패키징 유형으로, 부품 밑면에 있는 솔더 볼 어레이를 통해 연결이 이루어집니다.

DH-6500 Xbox용 디지털 온도 컨트롤러와 세라믹 히터를 갖춘 범용 적외선 수리 단지,

PS3 BGA 칩, 노트북, PC 등이 수리되었습니다.

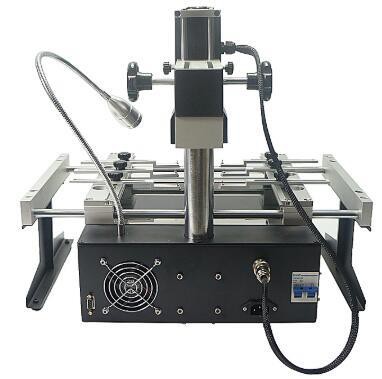

DH-6500는 왼쪽, 오른쪽, 뒷면이 다릅니다.







상부 IR 세라믹 가열, 파장 2~8um, 가열 면적은 최대 80*80mm, Xbox용 적용,

게임 콘솔 마더보드 및 기타 칩 수준 수리.

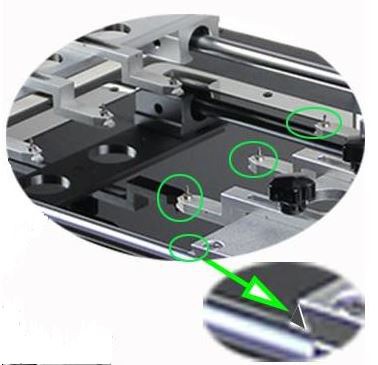

범용 고정 장치, 작은 노치와 얇고 돌출된 핀이 있는 고정 장치 6개로 다음 용도로 사용할 수 있습니다.

불규칙한 마더보드를 작업대에 고정할 경우 PCB 크기는 최대 300*360mm까지 가능합니다.





고온 방지 유리 실드로 덮인 하단 예열 구역, 가열 면적은 200*240mm입니다.

대부분의 마더보드를 사용할 수 있습니다.



기계의 시간 및 온도 설정을 위한 2개의 온도 컨트롤러, 4개의 온도 구역이 있습니다.

모든 온도 프로파일에 대해 설정이 가능하며, 10개 그룹의 온도 프로파일을 저장할 수 있습니다.





적외선 BGA 재작업 스테이션의 매개변수:



전원공급장치	110~250V +/-10% 50/60Hz
힘	2500W
난방 구역	2 IR
PCB 사용 가능	300*360mm
부품 크기	2*2~78*78mm
순중량	16kg



IR BGA 재작업 스테이션의 FQA

Q: 휴대폰을 수리할 수 있나요?

A: 네, 그럴 수 있어요.



Q: 10세트에 얼마인가요?

A: For a better price, please email us: john@dh-kd.com



Q: OEM을 받아들이시겠습니까?

A: 네, 얼마나 필요한지 알려주세요.



Q: 귀하의 국가에서 직접 구매할 수 있습니까?

A: 그렇습니다, 우리는 급행으로 당신의 집까지 그것을 발송해서 좋습니다.



IR BGA 재작업 스테이션에 대한 몇 가지 기술



수술 전 지식:

무연 예열 구역의 온도 상승 속도는 일반적으로 1.2~5도/초(초)로 제어됩니다. 예열 구역의 온도는 일반적으로 160도 미만이고, 단열 구역의 온도는 160~190도입니다. 최고 온도는 일반적으로 235~245도에서 제어되며, 온도는 10~45초 동안 유지됩니다. 온도 상승부터 최고 온도까지의 시간은 약 1.5~2분입니다.

납 솔더의 녹는점은 183도이고, 무연 솔더 페이스트의 녹는점은 217도입니다. 온도가 183도에 도달하면 납 함유 솔더 페이스트가 녹기 시작합니다. 화학적 특성으로 인해 솔더 비드의 실제 녹는점은 솔더 페이스트의 녹는점보다 높습니다.

기계에 대한 일반 지식:

1,널리 사용되는:윗면 개방 + 아랫면 암적외선.

2,세 가지 온도대 모델:뜨거운 공기 + 복사열 + 낮은 어두운 적외선.

3,올레드 외관:상부 적외선 + 하부 암적외선. 요점: 가열 방법 및 온도 일정은 제품 유형에 따라 다릅니다. 열의 도입은 다음과 같습니다.

열기 가열:공기 열 전달 원리를 활용하여 고정밀 제어 가능한 가열을 제공합니다. 풍량과 풍속을 조절하면 균일하고 제어 가능한 난방이 가능합니다. 용접 중에 BGA 칩 본체에서 열이 전달되어 솔더 비드와 뜨거운 공기 배출구 사이에 온도 차이가 발생합니다. 온도 요구 사항은 개별 제조업체에 따라 다를 수 있으며, 이 백서의 데이터는 모든 Dinghua Technology 모델에 적용됩니다. 설정 시 이러한 요소를 고려해야 하며, 솔더 비드의 성능을 이해하고 이에 따라 구성해야 합니다.
온도 구간을 차별화하려면(특정 설정에 대해서는 제조업체의 기술 지침 참조) 가장 높은 온도 구간을 먼저 조정하는 것이 중요합니다. 최고 온도 값(무연 소재의 경우 235도, 납 소재의 경우 220도)을 설정하고 테스트 가열을 위해 BGA 수리 스테이션을 실행합니다. 가열할 때, 특히 새 보드의 온도 허용 오차를 알 수 없는 경우 전체 프로세스를 모니터링하십시오. 온도가 200도를 넘으면 BGA 옆 패치에서 솔더볼이 녹는 과정을 검사한다. 핀셋을 사용하여 패치를 만지십시오. 움직이면 온도가 충분합니다. BGA 칩이 가라앉기 시작하면 장치나 터치스크린에 표시되는 온도와 작동 시간을 기록합니다. 이상적인 온도는 융점에 도달한 후 10~20초 동안 유지되어야 합니다.

결론:BGA가 형성되면 솔더 볼은 몇 초 동안 최고 온도에 도달한 후 분리되기 시작합니다. 온도 곡선의 최고 온도 부분만 N + 20초 동안 최고 일정 온도로 설정하면 됩니다. 다른 절차는 제조업체에서 제공하는 온도 곡선 매개변수를 참조하세요. 일반적으로 납납땜의 전체 공정은 약 210초 이내에, 무연 공정은 약 280초 이내에 제어되어야 합니다. PCB 및 BGA의 불필요한 손상을 방지하려면 시간이 너무 길어서는 안 됩니다.
