리플 로우 터치 스크린 SMD 재 작업 머신

빠른 미리보기 :

Reflow 터치 스크린 SMD Rework Machine은 전자 제품을 수리하는 과정에 혁명을 일으킨 고도로 고급스럽고 혁신적인 기술입니다. 이 기계는 현대 전자 제조의 필수 부분 인 표면 장착 납땜을 재 작업하도록 특별히 설계되었습니다. 고급 기능과 기능을 갖춘 RECLOW 터치 스크린 SMD 재 작업 기계는 전자 제품을 다루는 산업에 필수 불가결하게되었습니다.

이 기계에는 사용하기 쉬운 터치 스크린 인터페이스가 장착되어 수리 프로세스를 단순화합니다. 또한 고급 기능을 사용하면 정밀한 온도 제어가 가능하여 수리 중에 전자 장치의 중요한 구성 요소가 손상되지 않도록합니다. Reflow 터치 스크린 SMD 재 작업 머신도 빠르고 효율적이며 다운 타임을 줄이고 생산성을 높입니다.

1. 사양

투기
1	힘	4900W
2	상단 히터	열기 800W
3	하단 히터 철 히터	열기 1200W, 적외선 2800W 90w
4	전원 공급 장치	AC220V ± 10% 50/60Hz
5	차원	640*730*580mm
6	포지셔닝	V 그루브, PCB 지원은 외부 보편적 고정물을 사용하여 어떤 방향 으로든 조정할 수 있습니다.
7	온도 제어	K 유형 열전대, 폐쇄 루프 제어, 독립적 가열
8	임시 정확도	± 2도
9	PCB 크기	최대 500*400 mm min 22*22 mm
10	BGA 칩	2*2-80*80mm
11	최소 칩 간격	0. 15mm
12	외부 온도 센서	1 (선택 사항)
13	순 중량	45kg

2. DH-A1L BGA Rework 스테이션의 제작 기능

1. PLC 컨트롤이있는 터치 스크린: ± 1 도의 온도 정확도로 3 개의 온도 프로파일을 표시 할 수 있습니다.
2. 7- 세그먼트 온도 제어: 예열, 열 보존, 워밍업, 용접 1, 용접 2, 냉각 및 온도 강하를 설정할 수 있습니다.
3. 최대 30 개의 그룹을 저장할 수 있습니다: 프로파일을 터치 스크린에서 직접 분석하고 수정할 수 있습니다.
4. 3 개의 독립적 인 가열 구역: 다중 그룹, 다중 세그먼트 온도 프로파일은 제 1 및 두 번째 영역에 적용될 수 있으며 PCB는 세 번째 구역에서 가열됩니다. 가열 시간, 온도 경사, 냉각 및 경보는 터치 스크린에 표시됩니다.
5. K 형 열전대: 온도를 모니터링하기위한 온도 테스트 커넥터가 포함되어 있습니다.
6. 경보 기능: BGA를 용접하면 온도가 비정상적이면 기계가 꺼집니다. 또한 온도 보호 기능도 포함됩니다.
7. 교차 전류 공기 모터: 재 작업 과정에서 PCB가 안정적으로 유지되도록합니다.
8. V- 슬롯이있는 PCB 포지셔닝: 전능 한 클램프는 PCB를 안전하게 보관합니다.
9. 대용량 PCB를 처리합니다: 고온, 무연 BGA/CSP 및 기둥 BGA 재 작업에 적합합니다.
10. 360도 회전식 노즐: 다른 노즐로 쉽게 교체 할 수 있습니다.
11. 대용량 PCB를 처리합니다: 고온 및 무연 납땜에 적합합니다.

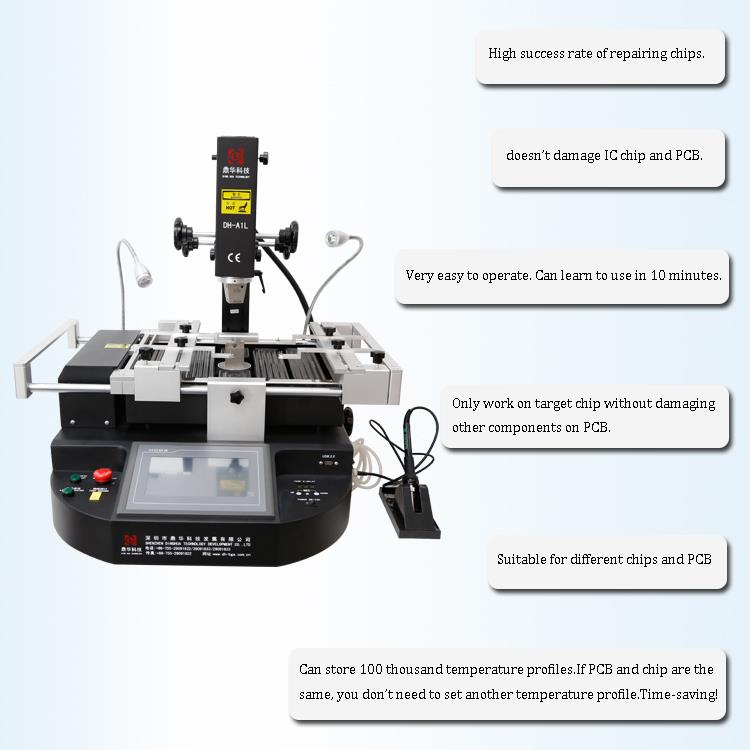

3. 왜 DH-A1L BGA Rework Station을 선택해야합니까?



4. 관련 지식 :

수리 단계

1 단계 : 관찰하십시오
안테나 쉘이 원래인지, 물로 인해 마더 보드가 손상되었거나 변형되었는지, 그리고 구성 요소가 연소되거나 파손되었는지 확인하십시오.

2 단계 : 테스트
작동 전류, 임계 전압 및 TTL을 테스트하여 정상인지 확인하십시오.

3 단계 : 유지 보수
서비스 용이성 원칙을 따르십시오 : 먼저 기계적 실패를 해결 한 다음 소프트웨어 문제를 해결하고 결함이있는 부품을 수리 또는 교체하십시오.

4 단계 : 청소
유지 보수 후 마더 보드에서 과도한 납땜 오일과 슬래그를 청소하고 휴대 전화의 화면과 껍질을 닦으십시오.

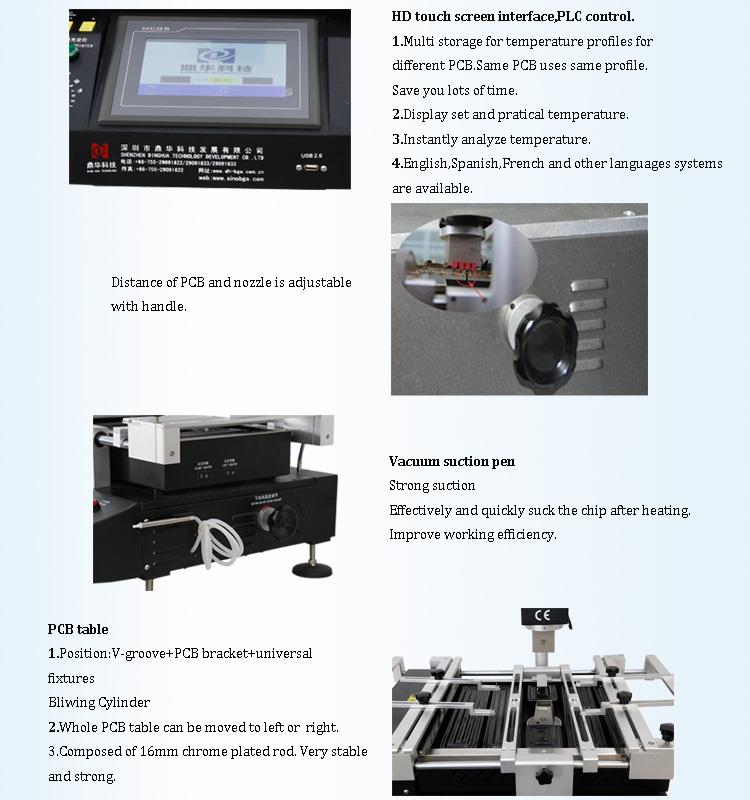

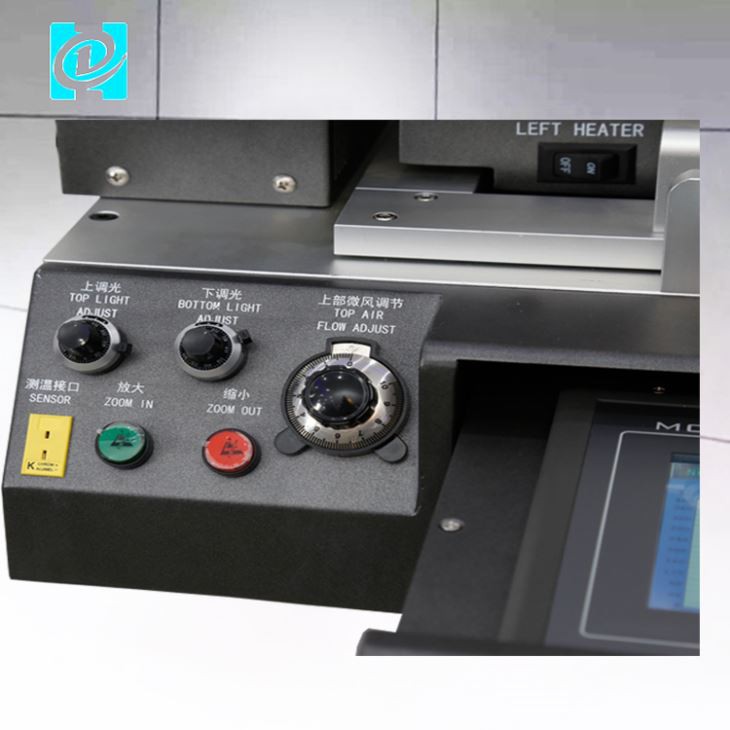

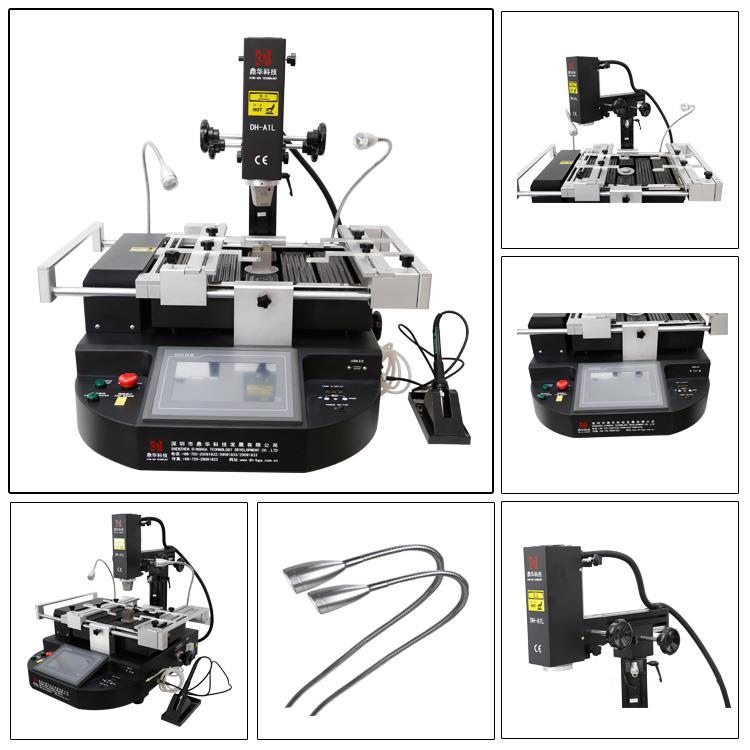

5. DH-A1L BGA 재 작업 스테이션의 자세한 이미지

6. DH-A1L BGA Rework Station의 포장 및 배송 세부 사항

DH-A1L BGA Rework Station의 배달 해제

해운:

1. 지불은 지불을받은 후 영업일 기준 5 일 이내에 수행됩니다.

2. DHL, FedEx, TNT, UPS 및 해상 또는 항공을 포함한 기타 방법에 의한 배송 배송.

7. FAQ

Q : 패키지는 무엇입니까? 운송 중에 안전합니까?

A : 모든 BGA 재 작업장

내부를 고치십시오. 운송 중에 충분히 안전합니다.

Q : 기계는 어떤 방법과 며칠 동안 도착합니까? 패키지는 무엇입니까?

A : 우리는 DHL, Fed-Ex, UPS 등 (Door to Door Service)에 의해 배송됩니다.

도착하는 데 4 ~ 7 일; 가장 가까운 공항으로 공중 (공항 서비스 문)

도착하는 데 2 ​​~ 5 일; 바다로 가장 가까운 항구로

도착하는 데 10 ~ 20 ~ 30 ~ 40 일. (다른 국가의 다른 시간)

Q : 보증에 대해서는 시간과 영업 서비스를 수행하는 방법과 방법은 얼마입니까?

A : 예비 부품에 대한 1 년 보증 및 평생 기술 지원. 전문 기술이 있습니다

팀, 어떤 질문이든, 어시스턴트 비디오도 제공됩니다.

Q : 결제는 어떻게합니까? 어느 방법이 더 낫습니까?

A : 은행 이체, 서부 노조, 돈 그램, 페이팔 등

알리바바 무역 보증이 선호됩니다.
