설명

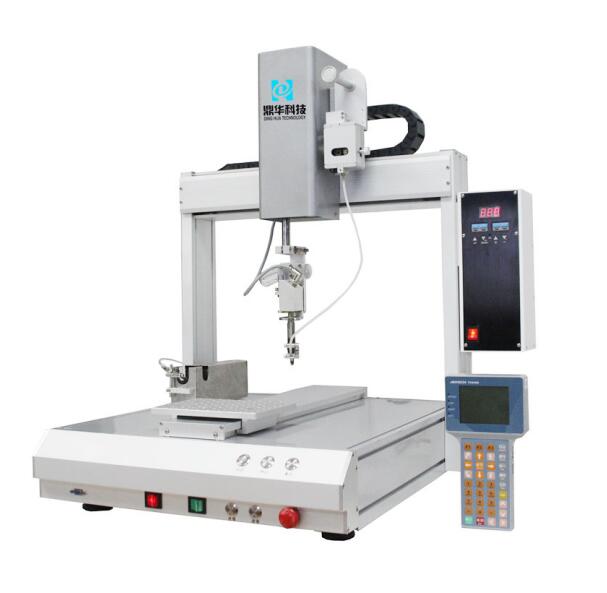

단일 헤드 단일 스테이션 자동 납땜 로봇 기능
간단한 프로그래밍, 솔더 조인트의 좌표를 직접 입력,
솔더 조인트 위치는 티칭 상자에 표시될 수 있습니다.
간단한 조작 방법으로 동작의 끝을 솔더 조인트까지 안내할 수 있는 박스'
위치 다축 연결 조작기, 모두 정밀 스테퍼 모터 드라이브 및 고급 모션 제어 사용
알고리즘은 모션 끝(솔더 팁)의 위치 지정 및 반복 정확도를 효과적으로 향상시킵니다.
유연하고 다양한 납땜 방식으로 스폿 용접, 드래그 용접, 아크 용접 등 모든 공정 지원
매개변수는 사용자가 직접 설정하여 다양하고 어려운 작업 및 마이크로 납땜에 적응할 수 있습니다.
프로세스.
모델 | DH-HX100〈화이트〉 | |
축 | 4축 동기 제어
| |
효과적인 여행 | X | 500 밀리미터 |
Y | 400 밀리미터 | |
Z | 100 밀리미터 | |
R | ±360도 | |
플랫폼 적재 중량 | 10 킬로그램 | |
최대. 속도(PTP) | XY | 800mm/초 |
z | 450mm/초 | |
R | 360도/초 | |
반복 정밀도 | X,Y | ±0.02mm |
Z | ±0.02mm | |
R | ±0.02도 | |
최대. 고정물 크기 | 450*400mm(X,Y) | |
프로그래밍 세트 | 999 | |
운전 시스템 | 5-위상 스테퍼 모터 | |
제어 시스템 | PLC+PID | |
온도 조절 범위 | 40-500 | |
온도 조종 정확도 | ±2도 | |
히터 경보 범위 | 2-99 | |
주석 공급 메커니즘 | 단일 주석 공급 메커니즘 | |
히터 전력 | 200w:크로스 히터 | |
주석 공급 속도 | ０-50mm/s | |
주석 와이어 직경 | Φ0.3-Φ1.2 | |
놀라운 상황 | 주석선이 끊어지거나 막혔을 때, 히터가 알람을 울릴 거예요 | |
장비 크기(mm) | L680*W700*H830mm | |
힘 | AC220V±10% 50/60Hz 450VA | |
공기압 | 0.4-0.8Mpa | |
상대습도 | 20-95% | |
상대온도 | -10-40도 | |
순중량 | 80 킬로그램 |
