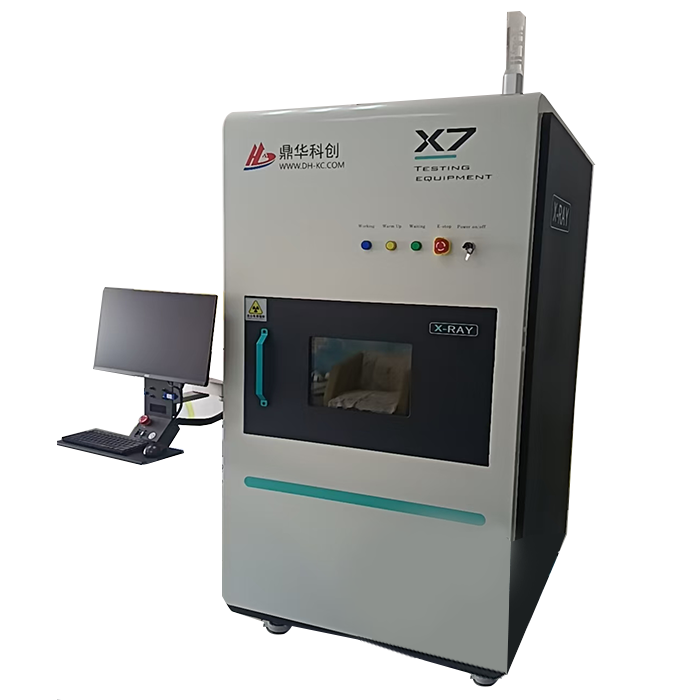

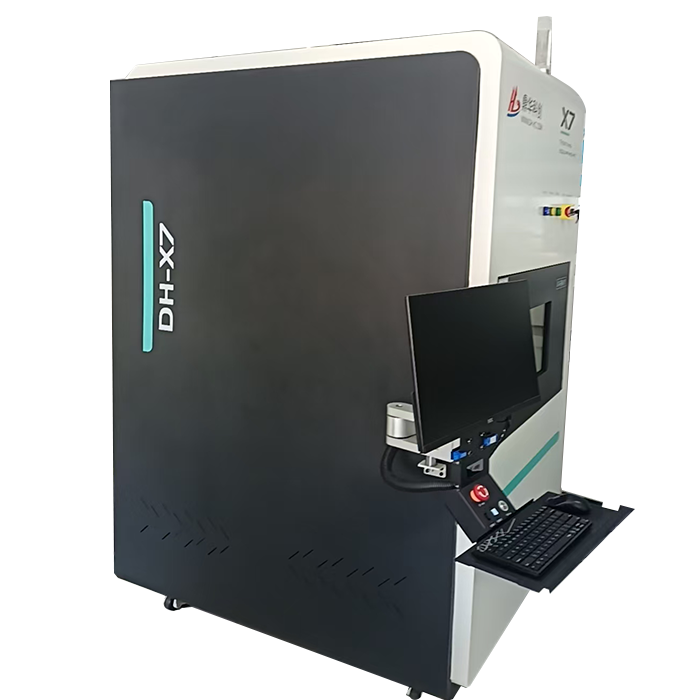

X Ray Solder Joint 검사
전자 부품의 비파괴 테스트 및 PCBA 회로 보드 (예 : 단락, 모공, 균열 및 외국 물질)의 내부 납땜 결함을 지원하며, 1176 × 1104의 해상도로 미크론 수준 결함을 명확하게 식별 할 수 있습니다.
설명
제품 설명
다중 방해 틸트 감지 기능 (예 : 검출 표의 최대 기울기 각도)이 장착 된 경우 복잡한 포장 구조 (예 : BGA, CSP 등)의 이미징 요구에 적합합니다).
지능형 이미지 처리 기술 ing
지역 마킹 방법을 사용하여 효과적인 탐지 영역을 세분화하고 배경 간섭을 줄이며 자동화 된 분석 알고리즘을 결합하여 이미지를 배치하여 기공 및 균열과 같은 결함의 인식 정확도와 효율성을 향상시킵니다.
실시간 분석 및 자동 결과 해석 (OK/NG), 전체 탐지 사이클을 지원합니다.
하드웨어 구성 및 호환성
검사 테이블 크기는 반도체 포장, 자동차 전자 장치, LED 및 항공 우주 의 분야에서 중간 및 대형 구성 요소 검사에 적합한 table430*430mm입니다.
X- 선 튜브의 최대 전압은 90kv이며, 초점 거리가 강하기 때문에 금속 주물, 고밀도 PCB 및 기타 진주 재료를 커버 할 수 있습니다.
제품 비디오
Xray 솔더링 조인트 머신의 비디오 :
제품 응용 프로그램

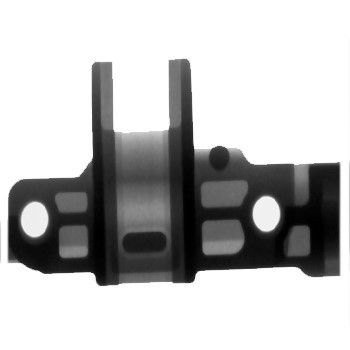

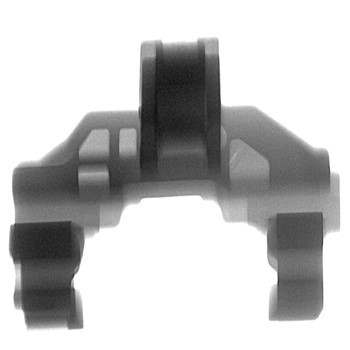

PCBA 및 다이 캐스팅 부품 검사

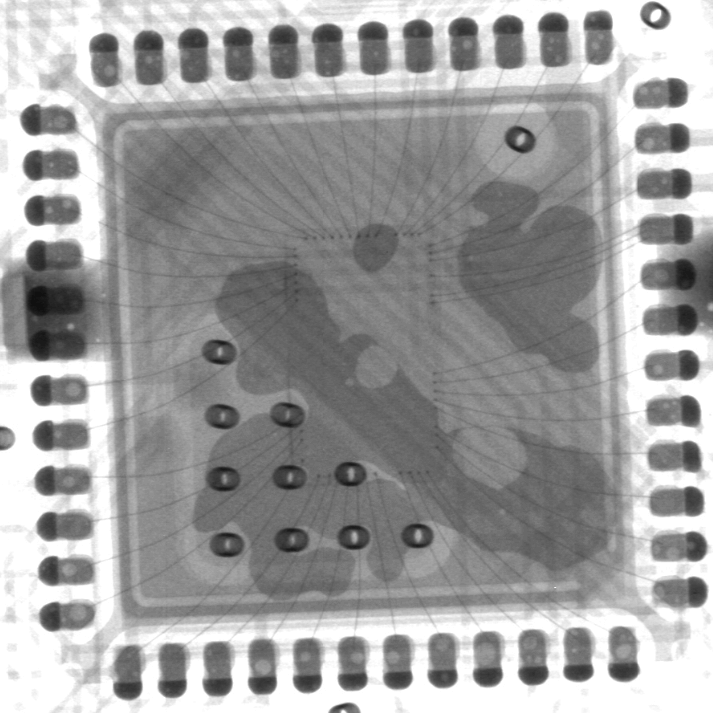

Chips의 PCB X Ray 검사 기계 가격 : BGA, IC, QFN 및 PLCC; 핸드폰에 사용되는 작은 금속 부품
산업 제조 ustr : 자동차 전자 솔더 조인트의 신뢰성 검증에 사용됩니다. SEMICONDUCTOR PACKAGING : IC 및 FC 포장의 내부 리드 손상, 솔더 볼 콜드 솔더링 및 기타 문제의 탐지. scientific 연구 및 품질 검사 : X- 선 및 이미지 분석 기술을 결합하여 의료 장비 및 군사 제품에 비파괴 테스트 솔루션을 제공합니다. Advantages 및 Industry Adaptability 효율성 및 신뢰성 : 반자동 감지 프로세스 및 고정밀 장비 (예 : 5μm 초점 스팟 크기)를 통한 균형 감지 속도 및 정확도.
PCB 용 X Ray Machine의 FAQ
Q : 보증을받을 수 있습니까?
Q : 주문하기 전에 테스트하는 데 도움이 될 수 있습니까?
A : 물론 무료입니다
Q : Meeet International Standard가 있습니까?
A : 예, 5µSV/h 미만입니다
Q : 엔지니어가 교육을 위해 공장에 참여할 수 있습니까?
A : 그렇습니다.
Q : 자신의 Xray 튜브가 있습니까?
A : 그렇습니다. 우리는 50kV, 90kV 및 110kV 등과 같은 몇 가지 Xray-Tubes를 개발했습니다.
Q : 유통 업체가 될 수 있습니까?
A : 당사에 문의하십시오 : +8615768114827, 기계 유형을 판매 한 적이없는 경우.
