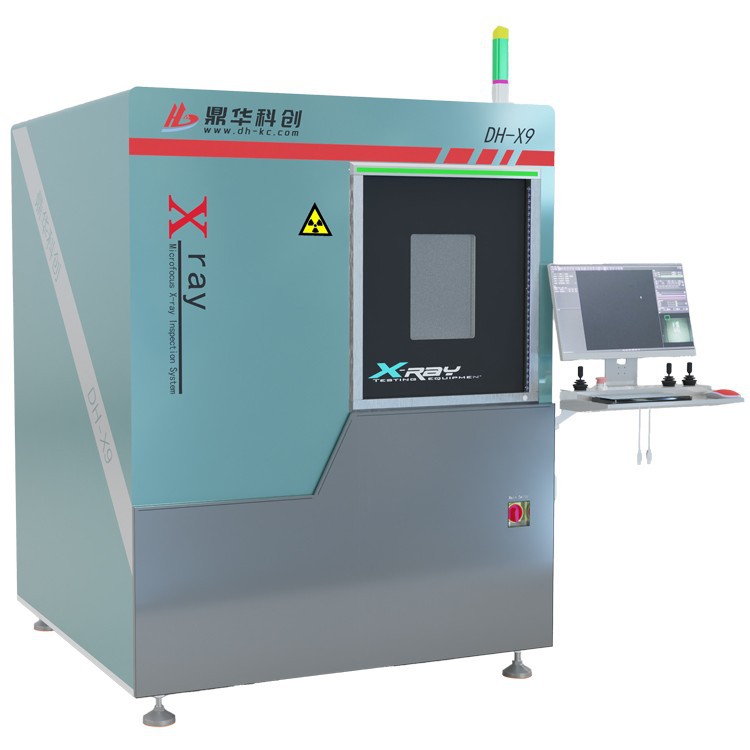

Xray 검사 시스템
로딩 플랫폼은 360º 회전 할 수 있으며, 이미지 탐지기는 60º에서 기울어 질 수 있으며, X- 선 소스는 Mobileauto, Semiconduct 및 LED Detection 등에 사용되는 X- 레이 소스 채택 된 폐쇄 된 조명 튜브를 채택 할 수 있습니다.
설명
Xray 검사기는 더 나은 품질을 얻는 데 도움이됩니다
Dinghua 기술은 가장 고급 장비와 기술을 사용하여 최고 수준의 품질과 정밀도를 보장합니다. 당사의 X- 레이 검사 시스템은 자동차, 전자 장치, 자동차 및 반도체를 포함한 광범위한 산업에 적합합니다. 자동차 부문과 산업 분야에서 X- 레이 검사 시스템은 에어백, 다이 캐스팅, 금속 부품, 알루미늄 부품 등과 같은 부품의 결함을 감지하는 데 사용됩니다. 이러한 산업에서 우리 시스템은 전자 구성 요소, PCB, Capacitors 및 IC Chips의 EGSUC의 결함을 감지합니다. 알루미늄 부품의 균열, 다이 캐스팅 등.
X- 선 검사 시스템의 장점 중 하나는 비파괴 적이므로 테스트중인 제품을 손상시키지 않는다는 것입니다. 결함이있는 부품을 문제를 일으키기 전에 신속하게 식별하고 교체 할 수 있기 때문에 시간이 절약됩니다.
Xray 검사 기계의 매개 변수
|
기계 상태 |
엑스선 튜브 |
|||
|
전원 공급 장치 : |
AC220V 10A |
엑스선 튜브 유형 : |
닫은 |
|
|
힘 : |
1.9kW |
현재의: |
200ɥA |
|
|
문 오프닝 : |
방법 설명서 |
전압: |
90kv -130 kv |
|
|
탐지 방법 : |
오프라인 |
초점 크기 : |
5UM |
|
|
차원: |
1475 × 1465 × 1930mm |
기하학적 배율 : |
300 번 |
|
|
무게: |
약 2100kg |
냉각 방법 : |
공기 냉각 |
|
|
이미징 시스템 |
||||
|
효과적인 이미징 영역 : |
130 × 130mm |
방사선 공차 : |
10000Gy |
|
|
픽셀 매트릭스 : |
1536 ×1536 |
크기: |
176 ×176 ×47 |
|
|
픽셀 크기 : |
85µm |
탐지기 : |
새로운 TFT |
|
|
공간 해상도 : |
5.8lp\/mm |
작동 온도 : |
10-40 학위 |
|
성공적인 사례
자신에게 가장 적합한 시스템을 선택하십시오.
IC 금 와이어
검사 된 금 와이어는 모든 와이어가 정확하고 짧거나 부러지지는 않습니다.
금속 부품
Electronics 제품의 하나의 강철 부분에 각도가 사라졌습니다.
금속 힌지
이것은 휴대 전화로 조립 될 때 수천 개의 접힌 것입니다.
균열이나 결함이 없는지 확인해야합니다.
LED 칩
거품을 검사하려면 짧게 사용 표준을 충족해야합니다.
우리의 공장 및 quipment
중국에서 자체 R & D 및 제조업
자주 묻는 질문
답변이 없으면 저희에게 연락하십시오.
엑스레이 검사 란 무엇이며 어떻게 작동합니까?
+
-
X- 선 검사는 전자기 방사선을 사용하는 비파괴 테스트 방법입니다.
물체를 관통하고 내부 구조의 이미지를 생성합니다. PCB의 맥락에서
X- 선 검사 기계는 회로 보드에서 보이지 않는 숨겨진 기능을 보여줄 수 있습니다.
맨눈. 물론, 다른 물체, 예를 들어, 알루미늄 부품, 타자 및 거주 부품
도 검사 할 수 있습니다.
PCB의 X- 선 검사의 이점은 무엇입니까?
+
-
X- 선 검사 기계는 PCB에 몇 가지 이점을 제공합니다. 첫째, PCB 표면 아래에 숨겨진 구성 요소와 흔적을 시각화하는 방법을 제공합니다. 이를 통해 구성 요소의 내부 연결을 확인하고 결함을 감지하는 데 도움이됩니다.
둘째, X- 선 검사 기계는 PCB를 빠르고 정확하게 검사하여 제조업체의 비용, 시간 및 자원을 절약 할 수 있습니다.
마지막으로, X- 선 검사 기계는 균열, 공극 및 용접 문제를 포함한 다양한 결함을 감지 할 수 있으며 제품 고장의 위험을 줄일 수 있습니다.
X- 선 검사는 어떤 유형의 결함을 감지 할 수 있습니까?
+
-
X- 선 검사 기계는 솔더 조인트의 공극을 포함하여 PCB의 다양한 결함을 식별 할 수 있으며, 구성 요소가 개발 된 균열, 리드를 들어 올리고 회로가 파손되었습니다. 또한 Underfill, 구성 요소 존재 및 검증, 와이어 본딩 문제 및 위조 구성 요소를 감지 할 수 있습니다.
X- 레이 검사가 위조 부품을 감지 할 수 있습니까?
+
-
예, X- 레이 검사는 위조 부품을 식별하는 데 도움이 될 수 있습니다. 진정한 구성 요소와 비교하여 다른 구성 요소, 전기 특성, 재료 조성 및 치수는 X- 선 이미지를 사용하여 감지 될 수 있습니다.
X- 선 검사의 한계는 무엇입니까?
+
-
X- 선 검사는 어리석은 방법이 아니며 한계가 있습니다. 구성 요소 내부의 결함을 감지 할 수 없습니다
3D X- 레이 또는 CT 스캔과 같은 고급 방법을 사용합니다. 또한, X- 선 검사 기계의 해상도도 제한되어 구성 요소를 분석하는 데 도움이되지 않을 수 있습니다.
