SMD BGA 재 작업 스테이션

IR 키보드 BGA 리볼 머신

두 개의 난방 구역이있는 전체 IR BGA 재 작업 스테이션, 대형 칩 (최대 80 × 80mm) 및 TV, 게임 콘솔 및 컴퓨터와 같은 다양한 PCB .에 적합합니다.



1. SMD BGA 재 작업 스테이션의 생산 매개 변수

총 전력	2300W
상단 히터	450W
하단 히터	1800W, 유리 방패 구획에 완전히 둘러싸여 있습니다
힘	110 ~ 250V 50/60Hz
최고 머리 운동	위 / 다운, 자유롭게 회전 .
조명	대만은 작업 조명을 LED, 모든 각도 조정 .
저장	10 개의 온도 프로파일 그룹을 저장하십시오
포지셔닝	V 그루브, PCB 지원은 X, y 방향으로 외부 범용 비품을 조정할 수 있습니다.
온도 제어	K 센서, 폐쇄 루프
임시 정확도	± 2도
PCB 크기	최대 270 * 320 mm min 20 * 20 mm
BGA 칩	5*5 ~ 80*80 mm
최소 칩 간격	0.15 mm
외부 성질 센서	1개
치수	L480 × W370 × H390 mm
순 중량	약 15.5kg





2. 제품 세부 사항

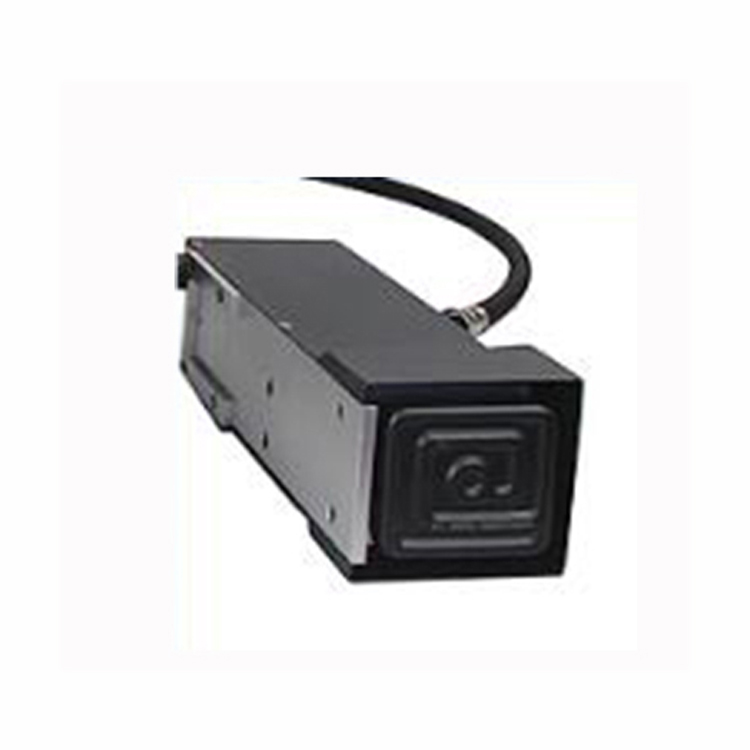

상단 IR 히터: 80 × 80 mm, 450 W, 110–240 V (선택 사항) . 거의 모든 칩 유형을 가열 할 수 있습니다 .

최대 270 × 320 mm .의 마더 보드에 적합합니다.

하단 IR 히터: 유리 방패로 완전히 둘러싸여 .

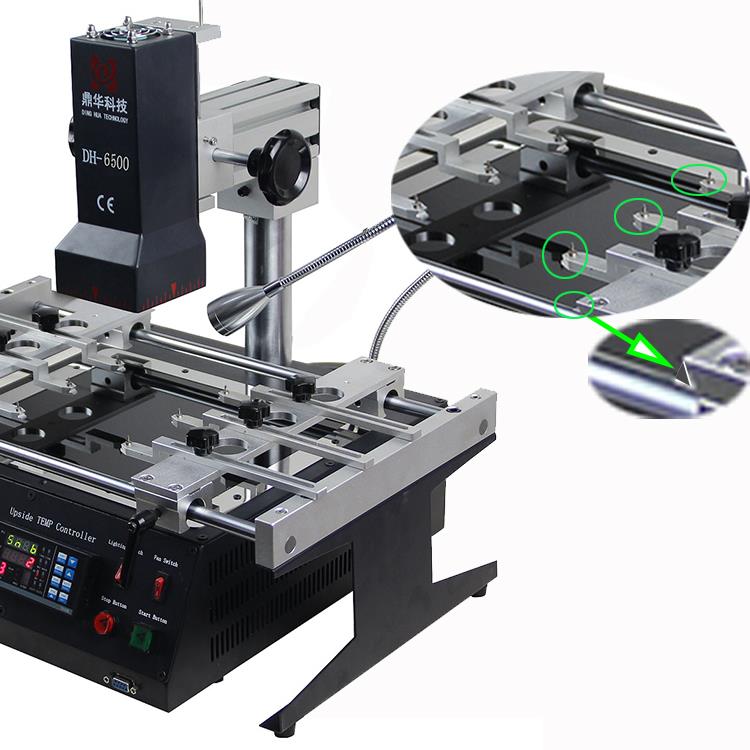

보편적 인 비품악어 클립, "V"그루브 및 볼록한 지원을 포함하여 TV와 컴퓨터의 모든 형태의 PCB를 IPHONE .에 보장합니다.

PCB는 iPhone 등에도 .에도 불구하고 TV, 컴퓨터이든 상관 없습니다.

불규칙한 형태의 모든 PCB에 대한 범용 비품

온도 및 시간 설정을위한 계기판, 조작하기 쉽고 편리하게 사용합니다.

계기판



3. 특징

• 수입 고품질의 내구성 히터 .
• 유리 방패 .이있는 대만에서 만든 적외선 세라믹 예열판
• 이중 구역 IR 가열 : 상부 및 하부 예열 구역 .
• ± 2도 정확도를 가진 K 형 폐쇄 루프 온도 제어 .
• 보다 정확한 온도 판독 값을위한 외부 센서 커넥터 .
• 사운드 경고 : 가열 사이클이 끝나기 전의 음성 ​​알림 5-10 초, 작업자가 준비하도록 도와 .



4. 우리의 서비스 IR 키보드 BGA Reballing Machine

• 배달 전: 각 기계는 24 시간 진동 테스트를 거쳐 최종 검사 .이 뒤 따릅니다.
• 배달 후: 세관에 도착하면 통관을 돕기 위해 이메일, 전화 또는 WhatsApp을 통해 연락 .
• 영수증시: 우리는 설치 지침 및 운영 지원을 제공합니다 .

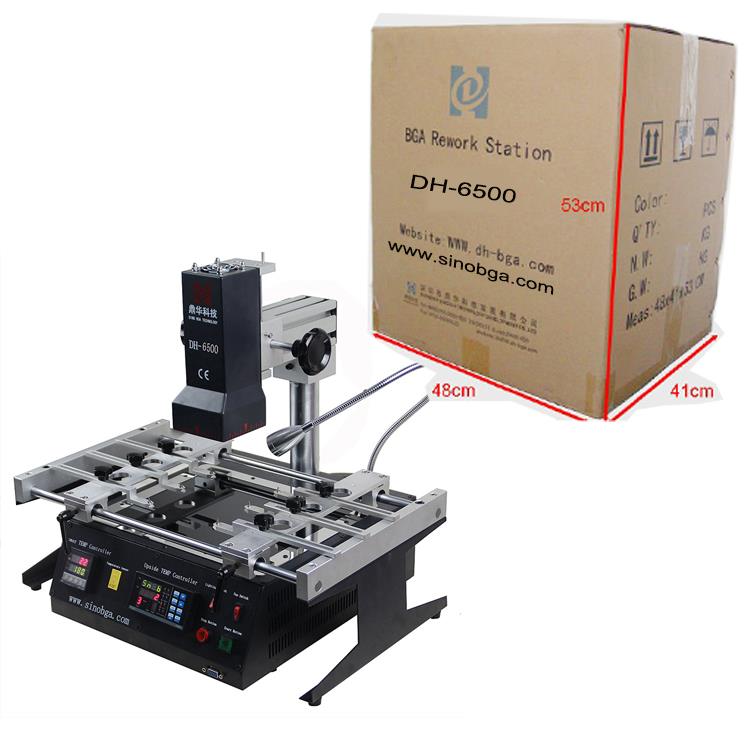

5. 포장

• 안전한 전송을위한 폼 삽입물이있는 카톤 케이스 .
• 포장 치수 : 48 × 53 × 41 cm; 총 체중 : 23 kg .



자주 묻는 질문(FAQ)



도구 및 재료

수리는 자동화보다 개별 운영자 기술에 더 의존하는 고도로 노동 집약적 인 운영입니다. . 우수한 수리 도구의 가용성에도 불구하고 많은 사내 수리 작업에는 장비가 잘 갖추어지지 않습니다 . 다음은 현대적인 수리 작업에 필요한 필수 장비에 대한 기본 지침입니다.



1. 인체 공학 워크 스테이션

오래된 워크 벤치 또는 임시 변신 설정 . PC 보드 수리에서 효과적인 수리 작업은 높은 수준의 집중력과 손재주가 필요합니다. 따라서 적절한 워크 스테이션 - 적절한 조명, 파워 아울렛 및 에르그로의 안락함이있는 ESD 지상 및 장비가 장착되어 있어야합니다. 효율성 향상 .





2. 고품질 스테레오 현미경

. 제한된 액세스는 항상 사용되어야하기 때문에이 유형의 현미경을 사용할 수 없으면 정밀 복구를 수행 할 수 없습니다. 비디오 카메라와 모니터는 검사 또는 훈련에 적합 할 수있는 반면 {{1}. 가벼운 방향을위한 유연한 구즈넥이있는 조명 시스템은이 목적에 가장 적합한 옵션입니다 .



3. 납땜

정밀 납땜은 현대적인 수리 작업에 필수적입니다. . 기술자는 더 이상 몇 년 전에 일반적으로 사용되는 전통적인 납땜 도구에 의존 할 수 없습니다. . 이제는 고도로 제어 가능하고 인체 공학적으로 설계되었으며 광범위한 미세한 팁과 호환되는 최고 품질의 솔더 아이언이 필요합니다...



4. 구성 요소 제거 도구

크고 작은 다양한 구성 요소의 증가하는 다양한 구성 요소는 안전하고 효율적인 제거를위한 다양한 특수 도구와 기술을 요구합니다. .이 도구는 일반적으로 다음 가열 방법 중 하나를 사용합니다. 전도성 (접촉), 대류 가스에 의한 (핫 가스) 또는 적외선 (초점 적외선 램프) .. {}} ..



5. 예열 스테이션

가능할 때마다 SMT 구성 요소를 제거하기 전에 전체 PC 보드를 예열하기 전에 . 예열 예열은 국소 난방의 열 충격을 줄이고 재 작업 프로세스를 감소시킵니다. . 대부분의 시설은 오븐을 치료하거나 건조시키는 반면, 추가적인 열이 일관된 열을 유지하는 데 필요합니다. 오븐에서 제거하거나 주변 온도에서 가열 .



6. 마이크로 드릴링 및 연삭 도구

핸드 피스에 모터와 전원 공급 장치를 모두 보관하는 부피가 크고 핸드 헬드 드릴링 및 연삭 도구는 세부 수리 작업을 위해 제어하기 어렵습니다 . 가벼운 고품질의 치과 스타일 드릴링 도구는 정밀 작업에 선호됩니다 .
