전자동 광학 BGA 리볼링 스테이션



완전 자동 BGA 재작업 스테이션 HD-A5는 수입 광학 장치를 갖춘 고급 수리/조립 기계입니다.

CCD 카메라, 최대 80*80mm, 무게 5kg 이하의 칩을 탑재할 수 있는 자동 칩 피더,

특히 전체 온도 프로파일 기록은 국제 기업에 매우 유용합니다.

다양한 온도와 시간 등에서 납땜 및 납땜 제거 결과를 분석합니다.



완전 자동 광학 BGA 리볼링 스테이션의 생산 매개변수

총 전력	6800W
운전사	사용된 서보드라이버. 완전 자동 선택, 교체, 납땜 및 납땜 제거, 냉각 등
작동 모드	두 가지 모드: 수동 및 자동. HD 터치 스크린, 지능형 인간-기계, 디지털 시스템 설정.
카메라 배율	10x - 220x
칩 각도 조정됨	60도
온도 프로파일 저장	50000 그룹
PCB 크기	최대 420×470mm 최소 22×22mm
BGA 칩	2x2 - 80x80mm
최소 칩 간격	0.15mm
외부 온도 센서	5개
치수	730x670x940mm
순중량	91KG

전자동 광학 BGA 리볼링 스테이션의 생산 세부사항

광학 CCD 카메라 및 칩 피더

두 가지 색상 분할 기능을 갖춘 수입 광학 CCD 카메라, 한 색상은 칩 도트, 하나는 PCB 도트,

둘 다 디스플레이 화면에 표시됩니다.

칩 피더는 픽업 또는 교체를 위해 칩을 자동으로 운반할 수 있으며 칩 크기는 최대 80*80mm일 수 있습니다.

5kg 미만의 하중.

상단 공기 흐름은 수동 또는 자동으로 조정 가능하며 특히 마이크로 칩 수리에 매우 유용합니다.

모니터 화면에 표시되는 광학 CCD 조명에 사용되는 상단/하단 조명 조정.

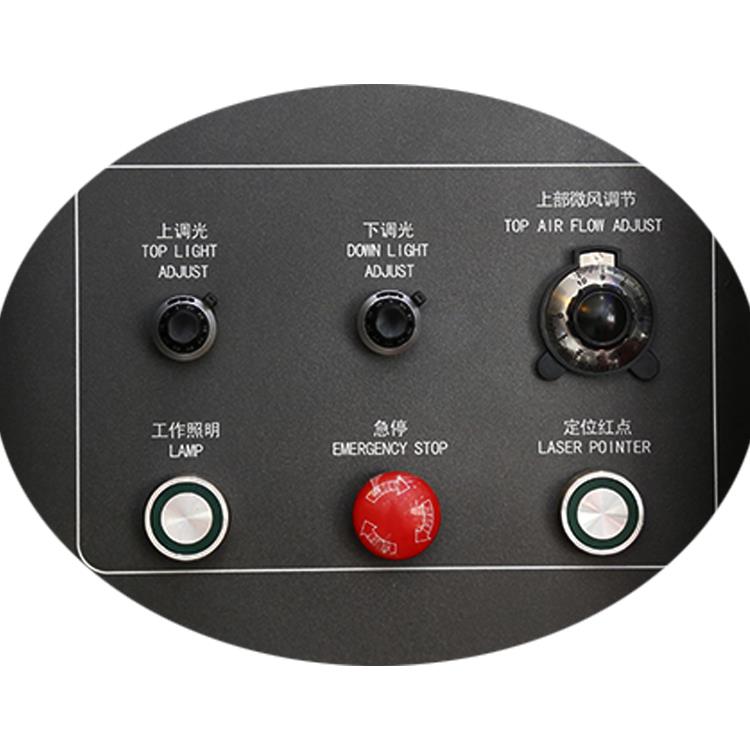

비상 버튼은 필요한 경우 언제든지 누를 수 있으며, 그러면 기계가 즉시 정지됩니다.

PCB 또는 칩이 작업대에서 올바른 위치를 찾는 데 도움이 되는 레이저 포지셔닝.

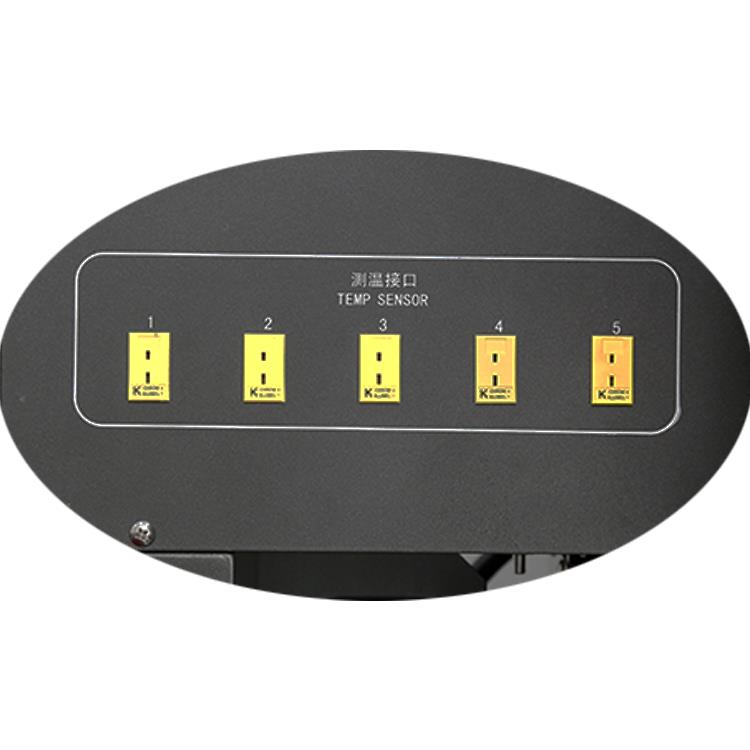

여러 개의 열전대가 다양한 가열 영역을 더 잘 테스트하고 검증할 수 있으므로 온도를 더 잘 교정할 수 있습니다.

온도가 더 낮거나 높은 경우.

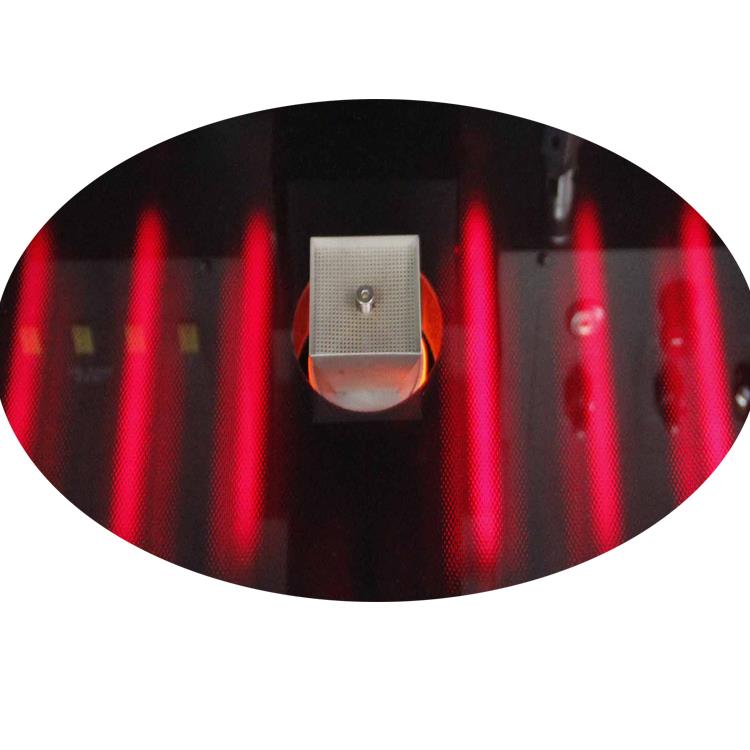

적외선 예열 영역은 6개 조각의 섬유 가열 튜브로 구성되어 있으며, 이를 방지할 수 있는 Galss-shield로 덮여 있습니다.

먼지가 떨어져도 작은 부품이 없으며 이 밝은 빛은 빛에 쉽게 흡수됩니다.

PCB, 소형 PCB를 수리할 때 그 중 4개를 끌 수 있습니다.



자동 BGA 재작업 스테이션은 어떻게 작동합니까?





전자동 광학 BGA 리볼링 스테이션의 제품 인증

지금까지 우리 고객은 Foxconn, Lenovo 및 Huawei 등을 보유하고 있으며 일부는 bga 재작업을 사용해 왔습니다.

7년 넘게 방송국에 다니면서 아주 잘 반성하고 있어요.

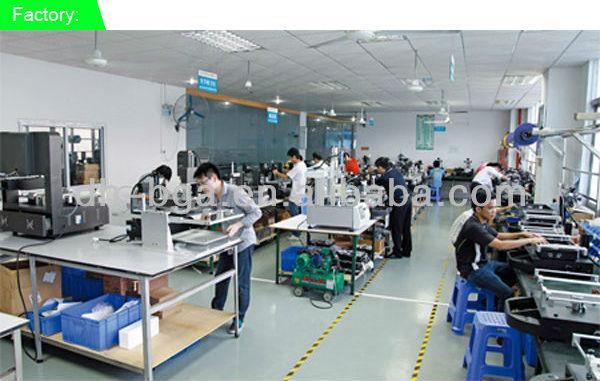

이것은 작업장의 빙산의 일각 중 하나이며 BGA 재작업 스테이션 DH-A5가 조립 중입니다.

조정, 깨끗한 바닥, 깔끔한 쌓기는 좋은 품질의 필수 조건 중 하나입니다.

우수한 제품의 표시인 CE, 특허 및 제품 품질 인증 시스템을 수상했습니다.



FAQ:

수리에 대한 몇 가지 팁

자주 수리하는 회로 기판의 크기는 얼마입니까?

구매한 BGA 재작업 테이블의 작업 표면 크기를 결정하십시오. 일반적으로 일반 노트북과 컴퓨터 마더보드의 크기는 420x400mm 미만입니다. 모델 선정 시 기본 가이드라인입니다.

자주 납땜되는 칩의 크기

최대 및 최소 칩 크기를 모두 아는 것이 중요합니다. 일반적으로 공급업체는 4개의 노즐을 제공합니다. 가장 큰 칩과 가장 작은 칩의 크기에 따라 선택해야 하는 노즐의 크기가 결정됩니다.

전원 공급 장치의 크기

일반적으로 개별 수리점의 주 전원 케이블은 2.5mm²입니다. BGA 재작업 스테이션을 선택할 때 정격 전력은 4500W를 초과해서는 안 됩니다. 그럴 경우 전원 케이블 삽입에 어려움이 발생할 수 있습니다.

기능 포함

온도 구역이 3개 있나요?

3개의 온도 구역에는 상부 가열 헤드, 하부 가열 헤드 및 적외선 예열 구역이 포함되어야 합니다. 이 세 영역은 표준 구성입니다. 현재 시중에 나와 있는 일부 제품에는 상부 가열 헤드와 적외선 예열 구역으로 구성된 두 개의 온도 구역만 있습니다. 해당 모델은 용접 성공률이 매우 낮으므로 구매시 꼭 확인하시기 바랍니다.

하부 가열 헤드가 위아래로 움직일 수 있나요?

하부 가열 헤드는 위아래로 움직일 수 있어야 합니다. 이는 BGA 재작업 스테이션의 필수 기능 중 하나입니다. 상대적으로 큰 회로 기판 작업 시 하부 가열 헤드의 노즐은 구조 설계를 통해 보조 지원을 제공하도록 설계되었습니다. 상하로 움직일 수 없으면 그 역할을 제대로 수행할 수 없게 되어 용접 성공률이 크게 떨어지게 됩니다.

지능형 곡선 설정 기능이 있나요?

온도 프로파일 설정은 BGA 재작업 스테이션을 사용할 때 가장 중요한 측면 중 하나입니다. 온도 곡선이 올바르게 설정되지 않으면 용접 성공률이 매우 낮고 용접이나 분해가 불가능할 수 있습니다. 이제 편리한 온도 곡선 설정을 제공하는 Goldpac Technology의 GM5360과 같은 제품이 시장에 나와 있습니다.

재작업 납땜 기능이 있나요?

온도 곡선 설정이 정확하지 않은 경우 이 기능을 사용하면 용접 성공률을 크게 향상시킬 수 있습니다. 가열 공정 중에 용접 온도를 조정할 수 있습니다.

쿨링 기능도 있나요?

일반적으로 냉각에는 직교류 팬이 사용됩니다.

진공펌프가 내장되어 있나요?

내장된 진공 펌프는 BGA 칩을 분해할 때 흡착하는 데 편리합니다.
