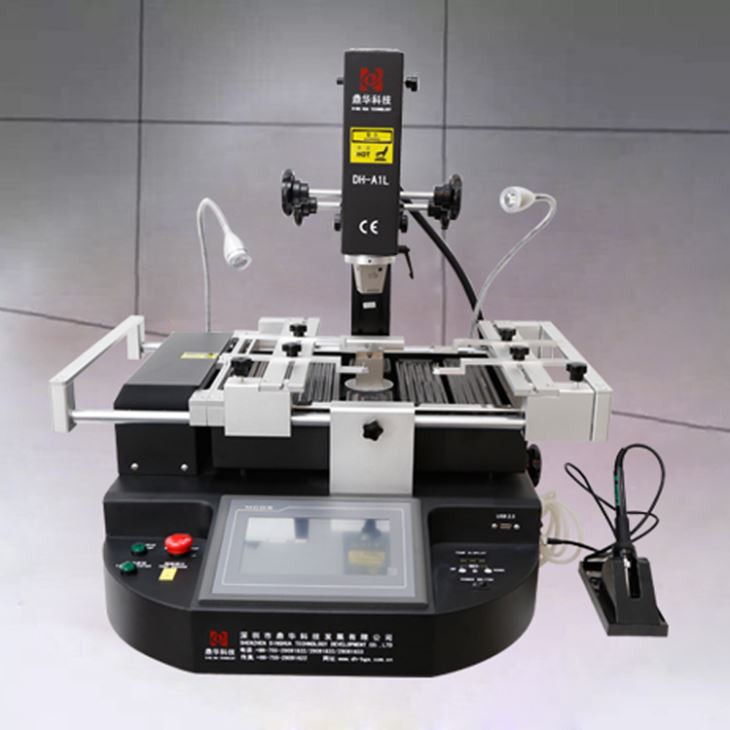

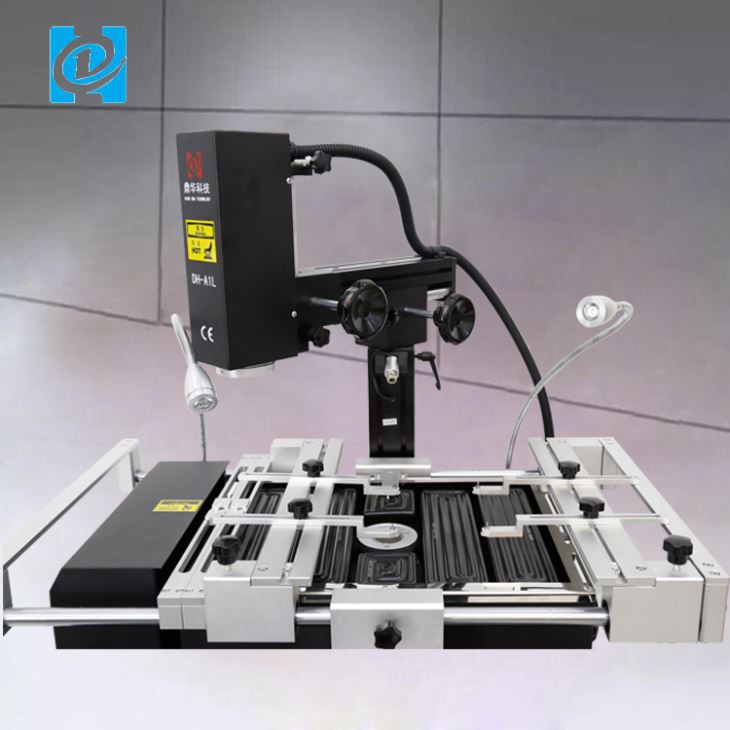

터치스크린 사우스 브리지 BGA 재작업 스테이션
터치스크린 사우스 브리지 bga 재작업 스테이션 빠른 미리보기: 프로모션 가격! HD 터치스크린을 탑재한 DH-A1L BGA Rework Machine이 입고되었습니다. 우리는 인도, 유럽 및 미국 시장의 대부분을 포괄하는 BGA 재작업 및 자동 기계에 전념했습니다.
설명
터치스크린 사우스 브리지 BGA 재작업 스테이션
빠른 미리보기:
프로모션 가격! HD 터치스크린을 탑재한 DH-A1L BGA Rework Machine이 입고되었습니다. 우리는 헌신했다
인도, 유럽 및 미국 시장의 대부분을 포괄하는 bga 재작업 및 자동 기계. 우리는 귀하의 오랜 기간이 될 것으로 기대하고 있습니다.
중국의 시간 파트너.
1. 사양
사양 | ||
1 | 힘 | 4900W |
2 | 탑히터 | 열기 800W |
3 | 바닥 히터 다리미 히터 | 열기 1200W, 적외선 2800W 90w |
4 | 전원공급장치 | AC220V±10%50/60Hz |
5 | 치수 | 640*730*580 밀리미터 |
6 | 포지셔닝 | V 홈, PCB 지지대는 외부 범용 고정 장치를 사용하여 어느 방향으로나 조정 가능 |
7 | 온도 제어 | K형 열전대, 폐쇄 루프 제어, 독립 가열 |
8 | 온도 정확도 | ±2도 |
9 | PCB 크기 | 최대 500*400mm 최소 22*22mm |
10 | BGA 칩 | 2*2-80*80mm |
11 | 최소 칩 간격 | 0.15mm |
12 | 외부 온도 센서 | 1(선택사항) |
13 | 순중량 | 45kg |
2.DH-A1L BGA 재작업 스테이션의 주요 특징
주요 특징:
주요 사양/특수 기능:
1. 독립적인 탐사가 가능한 적외선 용접 기술을 채택하고,
2. 절단하기 쉬운 적외선 열을 사용하고 열 비율 피어싱 전통 용접 기계를 시로코로 사용하고,
3. 쉽게 작동하고 하루 훈련만 필요하며 이 기계를 작동할 수 있습니다.
4. 용접 도구가 필요하지 않습니다. 이 기계는 2*5-80*80mm의 모든 구성 요소를 용접할 수 있습니다.
5.This 기계에는 500*400mm에 넓게 800W 난방 장치가 있습니다,
6. 적외선 가열에는 시로코 흐름이 없으며 주변 작은 구성 요소에 영향을 미치지 않으며 모든 구성 요소에 적합할 수 있습니다.
특히 마이크로 BGA 부품,
7. 컴퓨터, 노트북, 전기 수영 등 BGA 밀봉/수리 요청을 확실히 만족시킬 수 있습니다.
특히 컴퓨터 북쪽 및 남쪽 브리지에 적합합니다.
DH-A1L BGA 재작업 스테이션의 특성
▲ 노트북, PS3, PS4, XBOX360, Moblie Phone 등의 칩 레벨 수리에 널리 사용됩니다.
▲ BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED 등 재작업
▲ 자동 이동, 장착 및 납땜.
▲ BGA 및 부품을 정밀하게 장착하기 위한 HD 광학 정렬 시스템.
▲ Fast Positioning BGA 칩과 마더보드를 위한 레이저 포지셔닝 기능.
▲ BGA 장착 정밀도 0.01mm 이내, 수리 성공률 99.9%.
▲ 비상 보호 기능을 갖춘 뛰어난 안전 기능.
▲ 사용자 친화적인 운영 시스템.
3.DH-A1L BGA 재작업 스테이션을 선택해야 하는 이유는 무엇입니까?
4. 관련 지식:
펄스 가열 장치
LapFlo 유형 도구, 저항 핀셋 및 기타 휴대용 장치와 같은 펄스 가열 장치는 직접 열을 발생시킵니다.
팁이나 작업에 고전류, 저전압 전원을 사용합니다. 표면 실장 설치 및 제거에 유용합니다.
컵 터미널 납땜 및 제거 중 커넥터 핀의 보조 가열. 이러한 장치는 일반적으로 낮은 질량을 사용합니다.
냉각되는 동안 솔더 조인트와 접촉 상태를 유지하여 적절한 표면 실장을 촉진할 수 있는 주석 도금이 불가능한 팁
구성 요소 정렬. 펄스 가열 장치는 다음과 같은 잠재적 이점을 제공합니다.
-많은 양의 열을 원하는 부위에 빠르게 전달하는데 효과적입니다.
-슬림한 디자인 팁으로 좁은 장소에도 안전하게 접근할 수 있고 열을 제한된 공간으로 제한할 수 있습니다.
-전력 설정 및 체류 시간으로 열전달량 조절 가능
- 저질량 팁은 빠르게 가열되고 냉각됩니다.
- 주석 도금이 불가능한 팁은 표면 실장 조인트에 냉간, 열에 접촉하여 리플로우할 수 있으며 솔더 재응고 중에 접촉 상태를 유지할 수 있습니다.
부품 정렬을 안정화하기 위해
- 점진적인 가열은 지속적으로 가열되는 장치보다 솔더 페이스트에서 더 잘 작동합니다.
-갈매기 날개 SMD 설치 시 마이너 리드 비평면성을 교정할 수 있습니다.
펄스 가열 장치의 경우 다음 지침과 주의 사항을 준수해야 합니다.
- 휴대용 장치는 일반적으로 온도를 제어할 수 없기 때문에 열 전달을 제어하는 방법이 덜 효과적입니다.
- 효과적인 열 전달을 위해 접합부와의 우수한 열 결합을 확립해야 합니다(팁은 일반적으로 주석 도금이 불가능하므로 이는 더 어렵습니다).
-부적절한 접촉은 구성 요소 리드-랜드 정렬을 방해할 수 있습니다.
- 갈매기 날개 부품의 SMD 설치에 사용되는 경우 랜드와 동일 평면에 있지 않으면 일부 딱딱한 리드에 허용할 수 없는 잔류 응력이 발생할 수 있습니다.

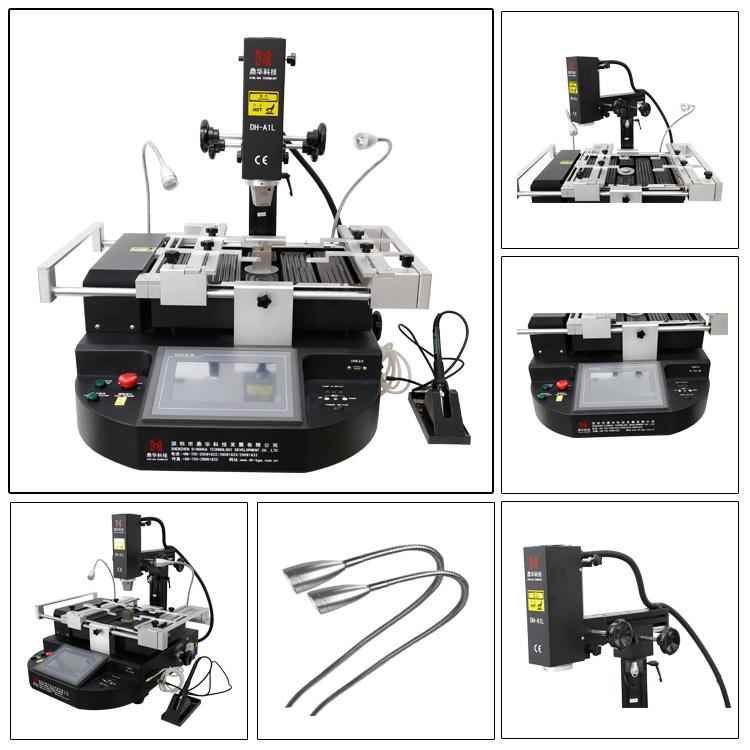

5.DH-A1L BGA REWORK STATION의 상세 이미지

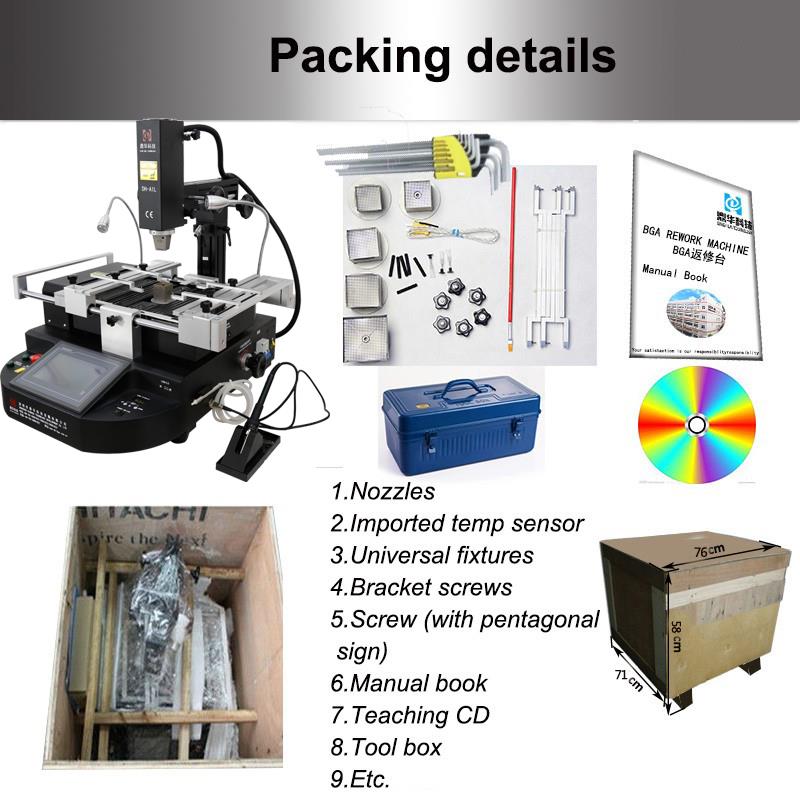

6. DH-A1L BGA REWORK STATION의 포장 및 배송 세부 사항
DH-A1L BGA REWORK STATION 납품 내역
빠르고 안전한 배송을 위해 FedEx/DHL/UPS/TNT/EMS를 이용하겠습니다. 우리는 당신이 할 때 가장 편리한 것을 사용할 것입니다
제품을 구매하세요.
· 배송 전에 모든 제품을 잘 포장해 드리겠습니다. 그리고 당신이 받을 때 외부 포장을 검사하십시오
소포 잘
· 배송에 대한 특별한 요구 사항이 있는 경우 사전에 알려주십시오.
배송: |
1. 배송은 결제 완료 후 영업일 기준 5일 이내에 완료됩니다. |
2.DHL, FedEX, TNT, UPS 및 바다 또는 항공을 포함한 기타 방법으로 빠른 배송 배송. |
7. 자주 묻는 질문
Q: 당신의 패키지는 무엇입니까? 운송 중에 안전한가요?
A: 당사의 모든 BGA 재작업 스테이션은 내부를 고정할 수 있는 폼, 스틱 및 밴드가 포함된 단단한 나무 상자에 포장되어 있습니다. 충분히 안전합니다
운송 중.
Q: 기계는 어느 방향으로, 며칠 동안 도착합니까? 당신의 패키지는 무엇입니까?
A : 우리는 DHL, Fed-ex, UPS 등 (Door to Door Service)으로 배송하며 도착까지 4 ~ 7 일이 소요됩니다. 가장 가까운 공항까지 항공으로(문
공항 서비스) 도착까지 2~5일 소요; 바다로 가장 가까운 항구까지 도착하는데 10~20~30~40일이 소요됩니다. (다른 나라
다른 시간)
Q: 보증 기간과 애프터 서비스 기간 및 방법은 무엇입니까?
A: 예비 부품에 대한 1년 보증 및 평생 기술 지원. 우리는 어떤 질문에 대해서도 전문 기술 팀을 보유하고 있습니다.
보조 비디오도 제공됩니다.
Q: 결제는 어떻게 하나요? 어느 쪽이 더 낫나요?
A: 은행 송금, 서부 동맹, 머니 그램, 페이팔 등은 허용되지만 은행 송금 및 Alibaba 무역 보증에 지불됩니다.
선호됩니다.
