Reballing 스테이션 Ir 재작업 스테이션 리플로우 스테이션

특수 품질 조립 지능형 광학 정렬 BGA 재작업 스테이션을 갖춘 DH-A4D 하이테크 엔드

사양



총 전력	6800W
탑히터	1200W

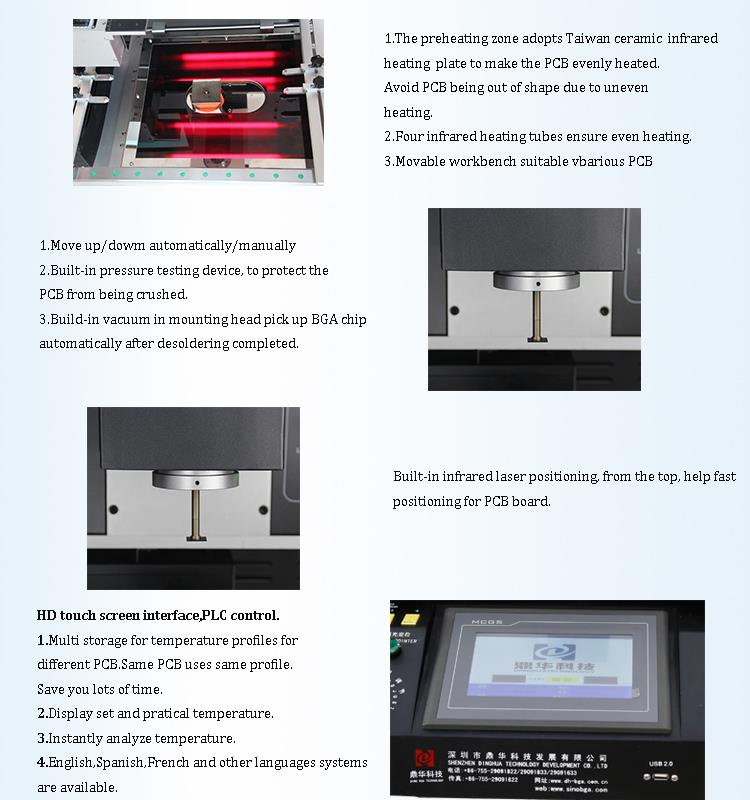

바닥 히터	2차 1200W, 3차 독일 IR 적외선 히터 4200W
전압	AC220V/110V ±10% 50Hz/60Hz
작동 모드	이중 조이스틱 작동. 완전 자동 위치 지정, 납땜, 냉각, 통합.

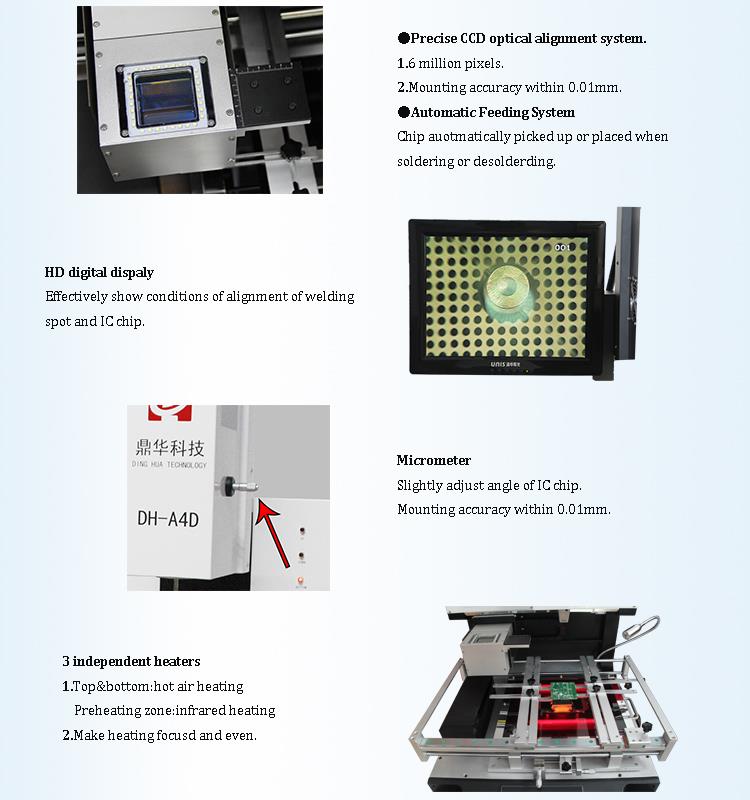

광학 CCD 카메라 렌즈	자동 앞/뒤, 오른쪽/왼쪽 또는 조이스틱에 의한 수동
카메라 배율	2.0백만 픽셀(디지털 줌 10X-180X배)
작업대 미세 조정:	앞으로/뒤로 ±15mm, 오른쪽/왼쪽으로 ±15mm
BGA 포지셔닝	레이저 위치, PCB 및 BGA의 빠르고 정확한 위치 지정
최고 속도	손잡이를 조정하여 조정할 수 있으며 작은 BGA가 움직이지 않도록 방지합니다.
PCB 포지셔닝	지능형 위치 지정, PCB는 "5포인트 지원" + V 홈 PCB 브래킷 + 범용 고정 장치를 사용하여 X, Y 방향으로 조정할 수 있습니다.
온도 조절	K 센서, 폐쇄 루프, PLC 제어, 서보 드라이버
배치 정확도:	±0.01mm
온도 정확도	±1도
조명	대만 LED 작업등, 각도 조절 가능
온도 프로파일 저장	50000 그룹
PCB 크기	최대 500×420mm 최소 22×22mm
BGA 칩	1x1 - 80x80mm
최소 칩 간격	0.1mm
외부 온도 센서	4개

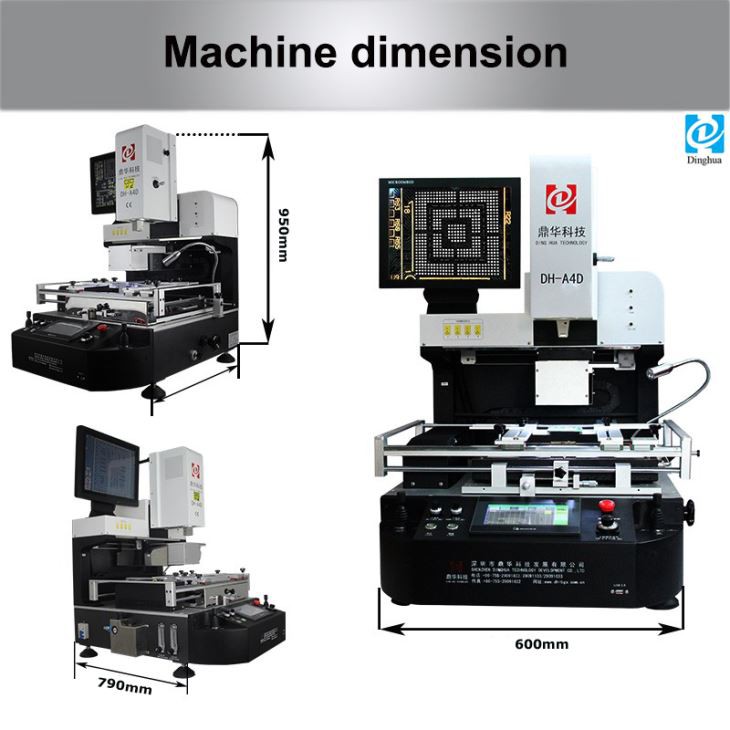

차원	790x60x950mm
순중량	95KG

애플리케이션

1. 중대형 서비스 센터, 모바일 및 무선 시스템 장치 수리,

2. 휴대폰, PDA, 핸드헬드, 랩탑, 노트북, 휴대용 의료 장비 LAN 장치, 네트워크 노드, 군용

3. 공동통신장비 등

2. BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP 등과 같은 모든 종류의 칩을 납 및 무연 주석으로 수리하는 데 적용 가능합니다.

서비스

1. 사전 판매 시 현장 또는 영상을 통해 시연 및 정보 상담을 무료로 제공합니다.
2. 필요에 따라 배송 전에 프로세스 비디오 또는 교육을 제공할 수 있습니다.
3. 강력한 전문 기술 백업 팀과 함께 판매 후.

4. 대량 주문 또는 반복 주문 시 대폭 할인 혜택을 제공합니다.

5.보증: 1년은 무료이며, 그 이후에는 부품 비용을 받을 수 있습니다.

자동 BGA 재작업 스테이션은 어떻게 작동하나요?

자주 묻는 질문(FAQ)

1. 패키지는 어떻습니까? 배송중에는 안전한가요?

모든 휴대폰 LCD 리퍼브 기계는 내부에 폼이 있는 표준 튼튼한 목재 상자 또는 상자로 안전하게 포장됩니다.

2. 배송 방법은 무엇입니까? 기계가 우리에게 며칠 동안 올까요?

우리는 기계를 DHL, FedEx, UPS 등(Door to Door Service)으로 발송하는데 약 5일 정도 소요됩니다.

또는 항공으로 공항까지(Door to Airport Service) 약 3일 정도 소요됩니다.

또는 바다를 통해 항구까지 최소 CBM 요구 사항: 1 CBM, 도착까지 약 30일 소요.

3. 보증을 제공합니까? 애프터 서비스는 어떻습니까?

예비 부품에 대한 1년 보증, 평생 기술 지원.

우리는 전문 애프터 세일즈 팀을 보유하고 있습니다. 질문이 있으면 애프터 서비스에 보조 비디오도 제공됩니다.

4.이 기계는 작동하기 쉽습니다. 경험이 없는데도 잘 운영할 수 있나요?

우리를 지원하기 위해 사용자 설명서와 작동 비디오를 제공합니까?

예, 저희 기계는 쉽게 사용할 수 있도록 설계되었습니다. 일반적으로 기술자라면 작동 방법을 배우는 데 2-3시간이 걸립니다.배우는 것이 훨씬 더 빨라질 것입니다. 영어 사용자 설명서를 무료로 제공하고 작동 비디오도 제공됩니다.

5, 우리가 귀하의 공장에 오면 무료 교육을 제공합니까?

네, 저희 공장 방문을 진심으로 환영합니다. 무료 교육을 준비해 드리겠습니다.

6. 결제 방법은 무엇입니까?

우리는 은행 송금, Western Union, Money Gram, Paypal 등의 지불 조건을 수락합니다.

BGA에는 PBGA, CBGA, CCGA, TBGA의 4가지 기본 유형이 있으며 패키지 하단은 일반적으로

에 연결됨I/O 리드아웃으로 솔더볼 어레이. 이러한 패키지에서 솔더볼 어레이의 일반적인 간격은 다음과 같습니다.

1.0mm, 1.27mm, 1.5mm.

솔더 볼의 일반적인 납-주석 구성 요소는 주로 63Sn/37Pb 및 90Pb/10Sn입니다. 기준은 회사마다 다릅니다회사. BGA 조립 기술의 관점에서 볼 때 BGA는 QFP 장치보다 우수한 특성을 가지고 있습니다.이는 BGA 장치의 장착 정확도에 대한 요구 사항이 덜 엄격하다는 사실에 주로 반영됩니다. 패드의 오프셋은 다음과 같습니다.최대 50%까지 가능하며, 솔더의 표면 장력으로 인해 장치의 위치가 자동으로 수정될 수 있습니다. 이 상황이온이 실험에 의해 매우 명백하다는 것이 입증되었습니다. 둘째, BGA에는 더 이상 BGA와 유사한 핀 변형 문제가 없습니다.QFP 및 기타 장치와 BGA는 QFP 및 기타 장치보다 동일 평면성이 우수하며 리드아웃 간격이 훨씬 더 큽니다.솔더링을 크게 줄일 수 있는 QFP보다 페이스트 인쇄 결함으로 인해 솔더 조인트의 "브리징" 문제가 발생합니다.

또한 BGA는 전기적, 열적 특성이 우수할 뿐만 아니라 상호 연결 밀도도 높습니다. 주요 단점BGA의 장점은 솔더 조인트를 감지하고 수리하는 것이 어렵고 솔더 조인트에 대한 신뢰성 요구 사항이 상대적으로 엄격하다는 것입니다.이는 많은 분야에서 BGA 장치의 적용을 제한합니다.
