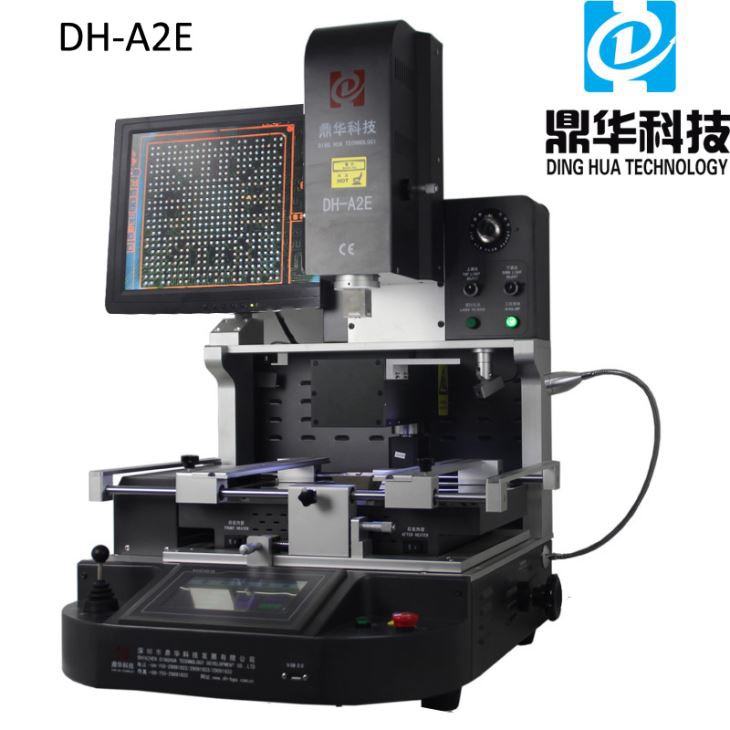

자동 광학 Bga Reballing 스테이션
자동 광학 BGA 리볼링 스테이션 기계 DH-A2E는 자동 칩 피더, 디스플레이 스크린(15인치, 1080P), 파나소닉에서 수입한 자동 광학 CCD 정렬 시스템, 유리 실드로 덮인 탄소 섬유 가열 튜브가 있는 전자동 BGA 재작업 스테이션입니다. 등 개인용으로 사용...
설명
자동 광학 bga reballing 스테이션
기계 DH-A2E는 자동 칩 피더가 있는 전자동 BGA 재작업 스테이션입니다.
디스플레이 화면(15인치, 1080P), 자동 광학 CCD 정렬 시스템 수입
파나소닉, 유리 실드 등으로 덮인 탄소 섬유 가열 튜브.
onal 수리, 군수품 공장 또는 대학 실험실 및 기타 부서.
의 제품 매개변수자동 광학 BGA 리볼링 스테이션
총 전력 | 5200W |
탑히터 | 1200W |
하단 히터 | 2차 1200W, 3차 IR히터 2700W |
힘 | AC110~240V±10%50/60Hz |
칩 자동 공급 시스템 | |
작동 모드 | 두 가지 모드: 수동 및 자동, 무료 선택! HD 터치 스크린, 지능형 인간 기계, 디지털 시스템 설정. |
온도 프로필 저장 | 50000 그룹 |
광학 CCD 카메라 렌즈 칩 피더 | BGA 칩을 선택하고 교체하기 위한 자동 확장 및 접기, PLC 제어 |
카메라 배율 | 10x - 220x |
워크벤치 미세 조정: | 전후 ±15mm, 좌/우 ±15mm |
탑 마이크로미터 | 최대 60도 |
배치 정확도: | ±0.01mm |
BGA 포지셔닝 | 레이저 포지셔닝, PCB 및 BGA의 빠르고 정확한 포지셔닝 |
PCB 위치 | 지능형 포지셔닝, PCB는 X, Y 방향으로 조정할 수 있습니다. "5점 지지"와 V-홈 PCB 브래킷 및 범용 고정 장치. |
조명 | 대만 led 작업등, 5W, 모든 각도 조절 가능 |
온도 제어 | K 센서, 폐쇄 루프 |
온도 정확도 | ±1도 |
PCB 크기 | 최대 450×400mm 최소 22×22mm |
BGA 칩 | 2x2 - 80x80mm |
최소 칩 간격 | 0.1mm |
외부 온도 센서 | 1개 |
치수 | L600×W700×H850mm |
순중량 | 70KG |
자동 광학 BGA 리볼링 스테이션에 대한 제품 세부 정보

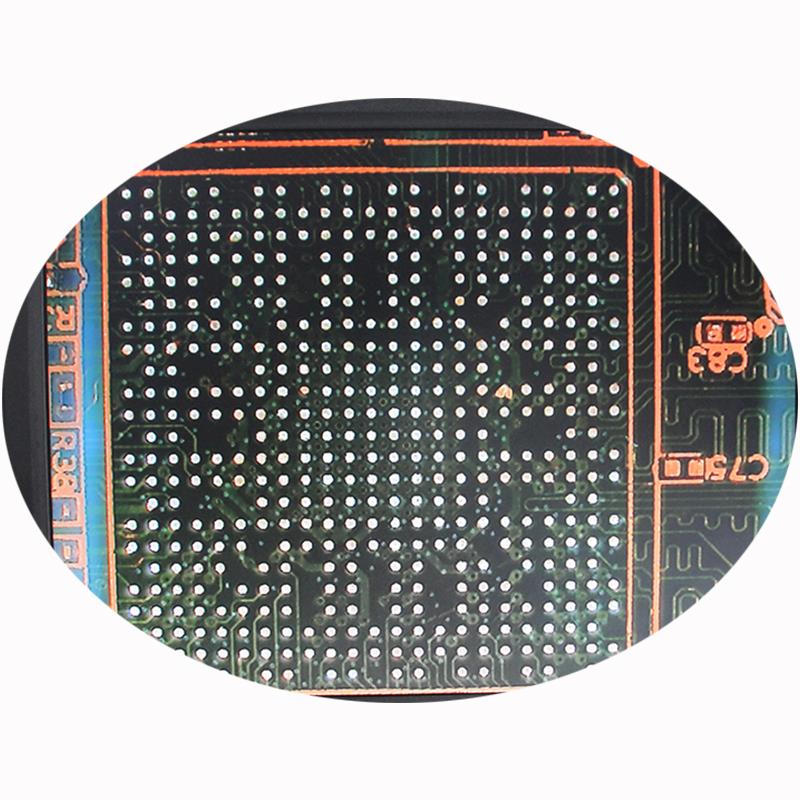

디스플레이 화면, 15인치, 1080P, 확대/축소 10x~220x, 칩 아래의 모든 점 또는 켜짐
PCB를 명확하게 볼 수 있고 뚜렷하게 이미징하며 자동으로 초점을 맞춥니다.

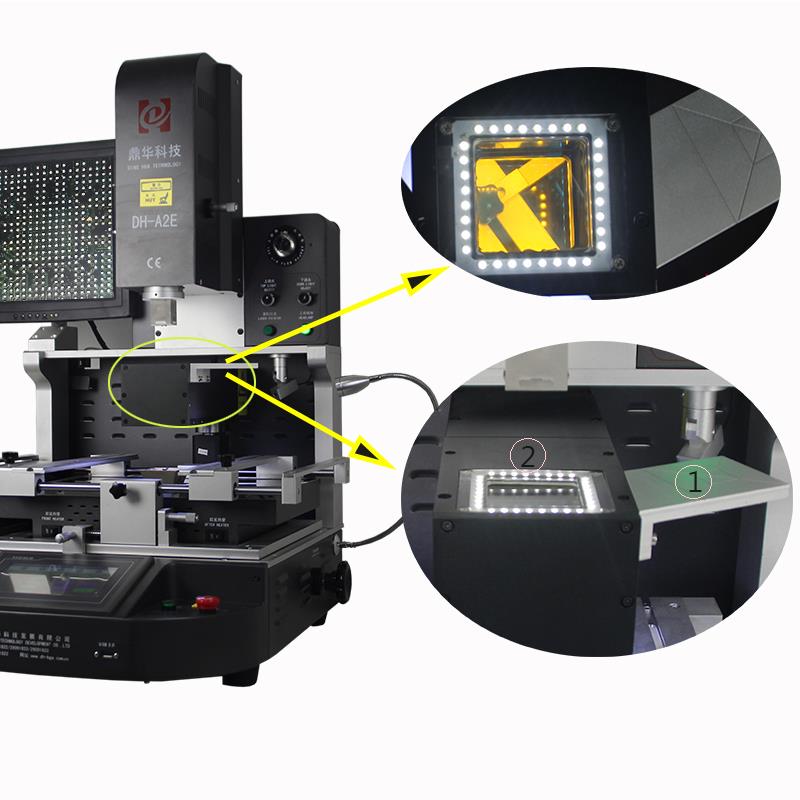

자동 광학 CCD 및 칩 피더
PCBA와 이미지화할 칩에 사용되는 고해상도 광학 CCD입니다.
"1"은 최대 80*80mm 크기의 칩에 넣을 수 있는 자동 칩 공급 장치입니다.
"2"는 모니터 화면에 정렬된 PCB 대 칩에 대한 분할 비전이 있는 광학 CCD입니다.
둘 다 정렬, 픽업 및 교체 등을 위해 자동으로 함께 실행됩니다.c

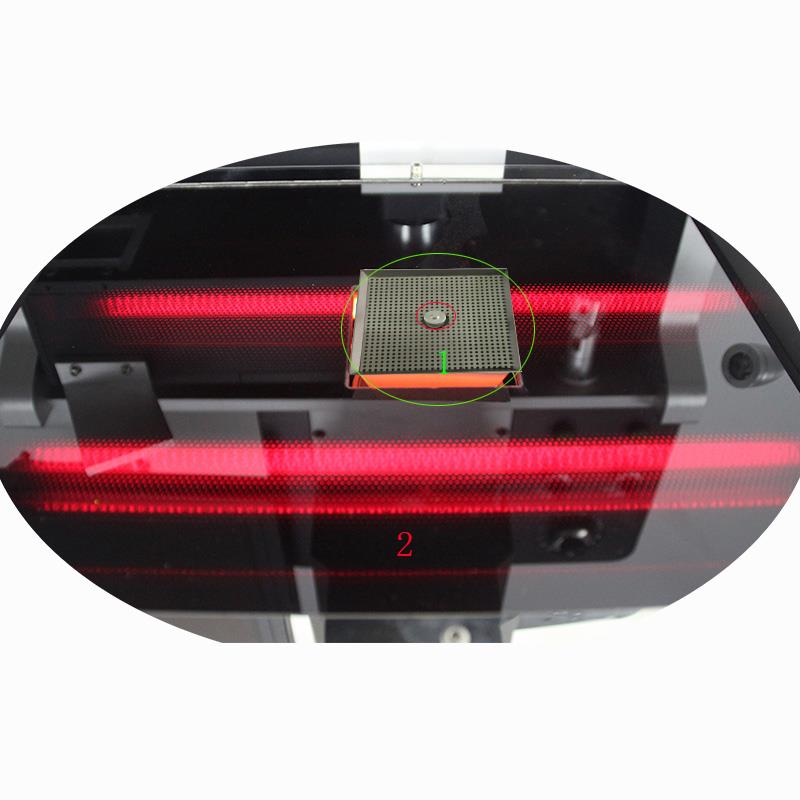

더 낮은 열풍 및 IR
"1"은 2*2~80*80mm까지 사용자 정의할 수 있는 하부 열풍 가열 노즐입니다.
그러나 티타늄 합금으로 만든 100*100mm까지 녹슬지 않으며 자기 pe-
destal, 간단하고 쉽게 설치할 수 있습니다. 중앙에 작은 나사 모양도 있습니다.
그 노즐은 가열할 때 큰 크기의 마더보드를 브라켓팅할 수 있습니다.
"2"는 하단 IR 예열 구역이며 특수 유리 덮개로 보호됩니다.
내부에 설치된 코어 히팅 튜브에 열에너지까지 방출할 수 있는 나방-
erboard는 최고로 보호됩니다.

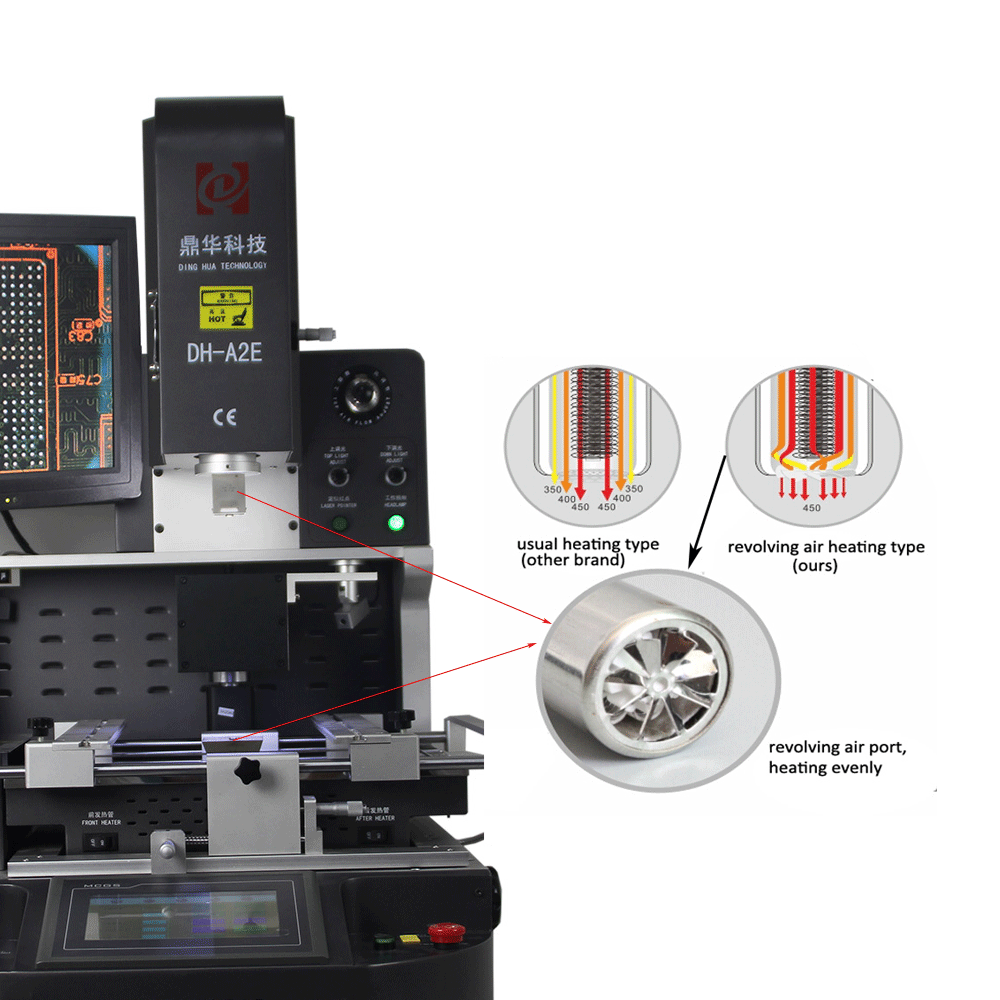

열풍 가열
열풍 히터, 공기 흐름을 위한 상하 히터로 솔더볼을 녹여서
마더보드의 칩 납땜 또는 납땜 제거.
공기의 흐름이 고르고 발열이 지속되는 수입원단을 사용하여
수명은 10년 이상입니다.
유명한 회사에서 공급하는 예비 부품
Omron 릴레이, Mitsubish PLC, Meanwell 전원 공급 장치 등과 같은
포장 및 배송:
BGA 재작업 스테이션을 위한 강력한 합판 상자가 포장되어 있습니다.
DHL, FedEx, TNT 및 SF뿐만 아니라 철도, 해상 또는 항공 운송,
수량 및 고객의 요구 사항에 따라.
