터치 스크린 카메라 BGA 재작업 스테이션

                                                        터치 스크린 카메라 BGA 재작업 스테이션

빠른 미리보기:

프로모션 가격!HD 터치스크린을 탑재한 DH-A1L BGA Rework Machine이 입고되었습니다.

DH-A1L BGA 재작업 스테이션 특징:

1. 칩 수리 성공률이 높습니다.
2. 정확한 온도 조절.
3. 허위 납땜이나 불량 납땜 접합이 없습니다.
4. 3개의 독립적인 난방 공간.
5. 사용자 친화적인 디자인.
6. 소리 알림 시스템.
7. 강력한 직교류 팬.
8. 효율적인 냉각 시스템.

우리는 대부분의 인도, 유럽 및 미국 시장을 포괄하는 BGA 재작업 및 자동 기계에 전념하고 있습니다. 우리는 중국에서 귀하의 장기적인 파트너가 되기를 기대하고 있습니다.

1. 사양

1	힘	4900W
2	탑히터	열기 800W
3	바닥 히터	열기 1200W, 적외선 2800W
4	다리미 히터	90w
5	전원공급장치	AC220V±10%50/60Hz
6	차원	640*730*580mm
7	포지셔닝	V 홈, PCB 지지대는 외부 장치를 사용하여 어느 방향으로나 조정 가능 만능 고정물
8	온도 조절	K형 열전대, 폐쇄 루프 제어, 독립 가열
9	온도 정확도	±2도
10	PCB 크기	최대500*400mm 최소 22*22mm
11	BGA 칩	2*2-80*80mm
12	최소 칩 간격	0.15mm
13	외부 온도 센서	1(선택사항)
14	순중량	45kg

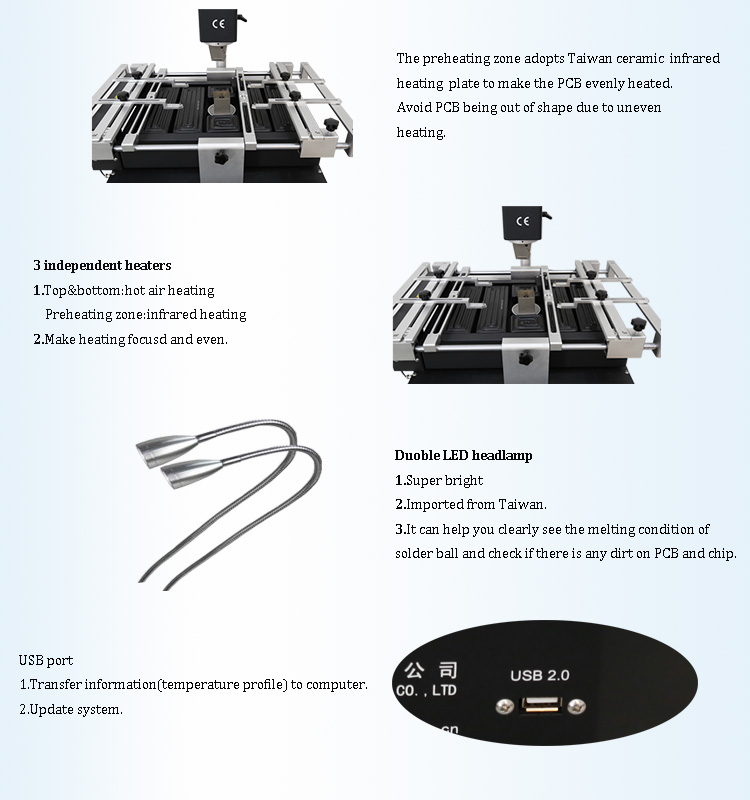

2. DH-A1L BGA Rework Station의 주요 특징

과학적이고 스마트하다

1. 스테이션에는 PCBA 변형을 방지하면서 안정적이고 빠르게 가열되는 열풍 히터와 IR 예열 영역이라는 3개의 독립적인 가열 영역이 있습니다.
2. 상단 히터 공기량, 하단 히터 높이 및 IR 예열 영역은 다양한 유형의 BGA 수리에 맞게 조정될 수 있습니다.
3. 다양한 크기의 티타늄 합금 BGA 노즐이 장착되어 있어 360도 회전이 가능하여 배치와 교체가 쉽습니다.
4. 6개의 온도 상승 세그먼트와 6개의 일정한 온도 세그먼트를 설정할 수 있으며 언제든지 사용할 수 있도록 여러 온도 프로필을 저장할 수 있습니다.

3. DH-A1L BGA 재작업 스테이션을 선택해야 하는 이유는 무엇입니까?

4. 관련 지식:

새로운 표면 실장 부품을 설치하거나 교체하기 전에 표면 실장 랜드 준비를 수행해야 합니다. 토지와 기질에 대한 열적 및/또는 기계적 손상을 방지하는 것이 중요합니다. 두 가지 기본 단계는 다음과 같습니다.

• 오래된 납땜 제거

이는 납땜 인두 및 편조 납땜 흡수 재료를 사용하거나 납땜 추출기와 특수 Flo-D-Sodr 팁을 사용하는 연속 진공 Flo 납땜 제거 기술을 사용하여 수행할 수 있습니다. 이 방법을 사용하면 오래된 솔더의 리플로우 및 진공 제거가 지속적으로 발생합니다.

• 깨끗한 땅

오래된 솔더를 제거한 후 남은 오래된 플럭스 잔여물은 새 솔더를 추가하기 전에 이 단계에서 청소해야 합니다.

• 새 솔더 추가

이 단계는 부품 설치 프로세스의 일부이며 랜드를 미리 채우거나(납땜 인두 또는 다른 가열 방법으로 와이어 솔더를 리플로우하여) 솔더 페이스트(크림)를 도포하여 수행할 수 있습니다. 구성 요소가 랜드 패턴에 배치되기 전(또는 후에) 디스펜서.

적용된 솔더의 양은 허용 가능한 접합을 달성하는 데 중요합니다. 예를 들어, 허용되는 J-납 솔더 조인트에는 허용되는 갈매기 날개 납 솔더 조인트보다 훨씬 더 많은 솔더가 필요합니다.

표면 실장 부품:

• 사전/보조 열 조립체 및/또는 구성요소(필요한 경우)
• 모든 솔더 조인트의 완전하고 동시적인 리플로우(용해)를 달성하기 위해 제어 가능한 방식으로 열을 균일하고 빠르게 적용합니다.
• 부품, 보드, 인접 부품 및 접합부에 열적 및/또는 기계적 손상이 발생하지 않도록 하십시오.
• 솔더 조인트가 다시 굳기 직전에 보드에서 부품을 제거하십시오.
• 교체 부품을 위한 랜드를 준비합니다.

스루홀 구성요소:

연속 진공 방식을 사용하여 부품 접합부를 한 번에 납땜 제거

• 사전/보조 열 조립 및/또는 구성 요소(필요한 경우).
• 완전한 솔더 리플로우를 달성하려면 조인트를 빠르고 제어 가능하게 가열하십시오.
• 부품, 보드, 인접 부품 및 접합부에 열적 및/또는 기계적 손상이 발생하지 않도록 하십시오.
• 리드 이동 중에 진공을 적용하여 접합부를 식히고 리드를 분리합니다.

납땜 파운틴 방법을 사용한 부품 납땜 제거

• 솔더 분수의 모든 조인트를 리플로우합니다.
• 기존 구성 요소를 제거하고 즉시 새 구성 요소로 교체하거나 나중에 구성 요소를 교체할 수 있도록 관통 구멍을 비우십시오.

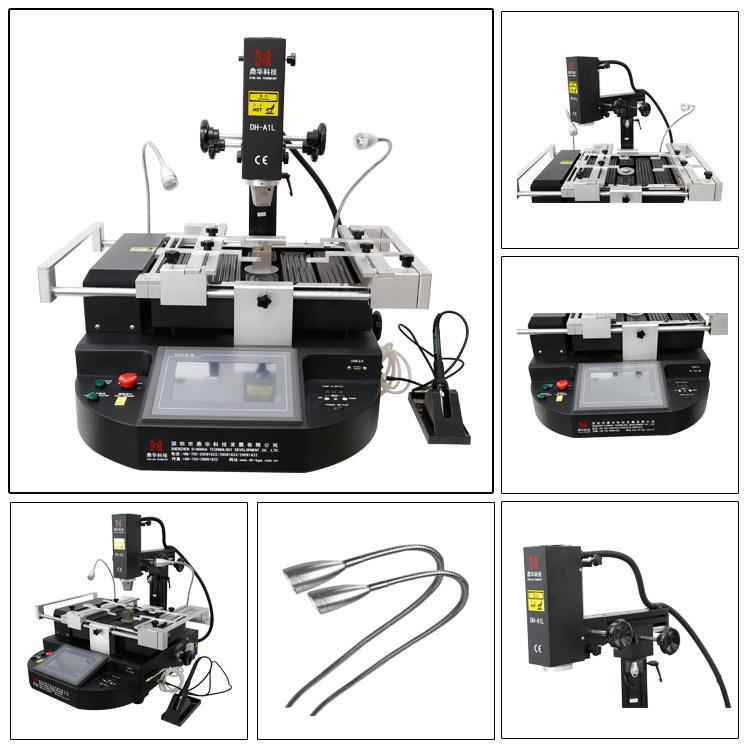

5.DH-A1L BGA REWORK STATION의 상세 이미지

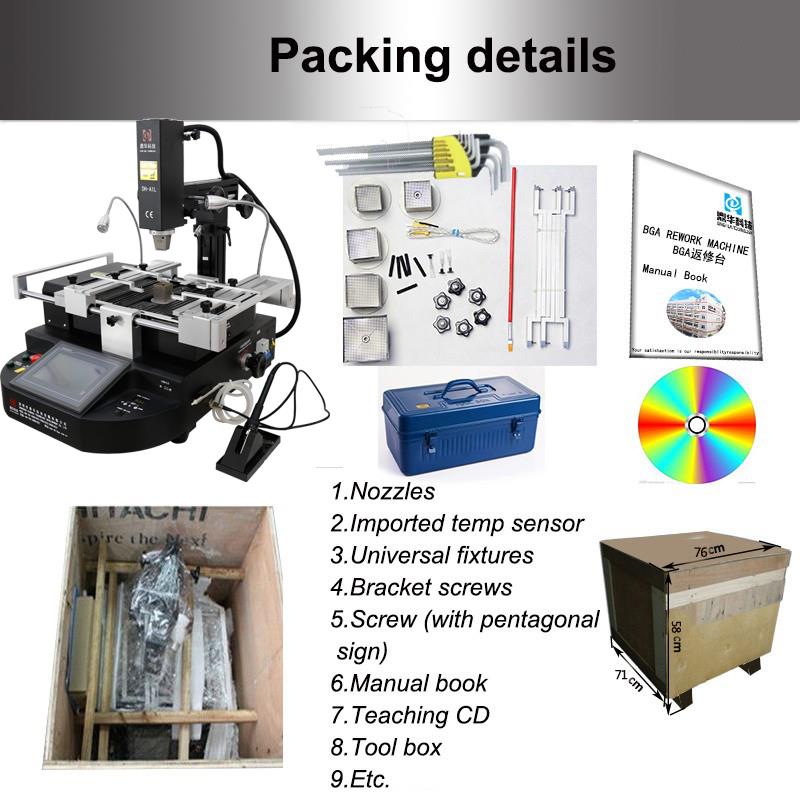

6.DH-A1L BGA REWORK STATION의 포장 및 배송 세부 사항



DH-A1L BGA REWORK STATION 납품 내역

해운:

1. 배송은 결제 완료 후 영업일 기준 5일 이내에 완료됩니다.

2.DHL, FedEX, TNT, UPS 및 바다 또는 항공을 포함한 기타 방법으로 빠른 배송 배송.

7. FAQ

Q: 납 함유 칩과 무연 칩을 구별하는 방법은 무엇입니까?

A: 칩 인쇄 표면과 구별됩니다. Intel 시리즈 사우스 브리지, FW82801DBM NH82801DBM,

전자는 납을 함유하고 후자는 무연이며 FW와 NH의 차이가 있습니다.

2. 장치 또는 PCB에 RoHS 라벨이 붙은 제품은 무연 인증 제품입니다.

3. RoHS 범위: 2006년 7월 1일 이후 출시된 신제품에 한함. 기본적으로 이후 생산되는 마더보드 및 노트북

2007년에는 모두 무연입니다.
