3개의 가열 구역 터치스크린 Bga Reballing Station

3개의 가열 구역 터치 스크린 BGA Reballing Station

BGA 재작업 스테이션의 목적은 랩톱, Xbox 360, 컴퓨터 마더보드, PS3 등과 같은 장치에서 BGA 칩을 납땜 제거, 장착 및 납땜하는 것입니다.

DH-5830는 우아한 외관, 저렴한 가격, 간단한 사용자 인터페이스로 전 세계적으로 매우 인기 있는 기계입니다. 특히 개인 수리점, 지역 대리점, 아마추어들이 선호합니다.

BGA 재작업 스테이션은 일반적으로 두 가지 모델로 제공됩니다.

1.기본모델(수동)

이 모델은 2개 또는 3개의 가열 구역이 있는 열기 및 적외선 히터로 구성됩니다. 상단 및 하단 열기 히터(일부 모델에는 하단 열기 히터가 없을 수 있음)와 세 번째 적외선 히터가 있습니다.

2. 고급 모델 (자동)

이 모델에는 광학 정렬 비전 시스템(광학 CCD 카메라 및 모니터 화면)이 포함되어 있어 모든 BGA 칩 포인트를 명확하게 관찰할 수 있습니다. 이 시스템은 모니터 화면의 마더보드와 BGA 칩의 정밀한 정렬을 보장하여 정확한 납땜을 용이하게 합니다.



3개 가열 영역 터치스크린 BGA 리볼링 스테이션의 제품 매개변수



총 전력	4800W
탑히터	800W
바닥 히터	2차 1200W, 3차 IR 히터 2800W
힘	110~240V±10%50/60Hz
조명	대만은 작업 조명을 주도했으며 모든 각도가 조정되었습니다.
작동 모드	HD 터치 스크린, 지능형 대화 인터페이스, 디지털 시스템 설정
저장	50000 그룹
탑히터의 움직임	오른쪽/왼쪽, 앞/뒤, 자유롭게 회전합니다.
포지셔닝	지능형 위치 지정, "5포인트 지원"을 통해 PCB를 X, Y 방향으로 조정할 수 있습니다. + V-홈 PCB 브래킷 + 범용 고정 장치.
전원 스위치	공기 스위치(기계와 인간을 보호할 수 있음)
온도 조절	K 센서, 폐쇄 루프
온도 정확도	±2도
PCB 크기	최대 390×410mm 최소 22×22mm
BGA 칩	2x2 - 80x80mm
최소 칩 간격	0.15mm
외부 온도 센서	1개
치수	570*610*570 밀리미터
순중량	33KG



3개의 가열 구역 터치 스크린 BGA 리볼링 스테이션의 제품 세부 정보

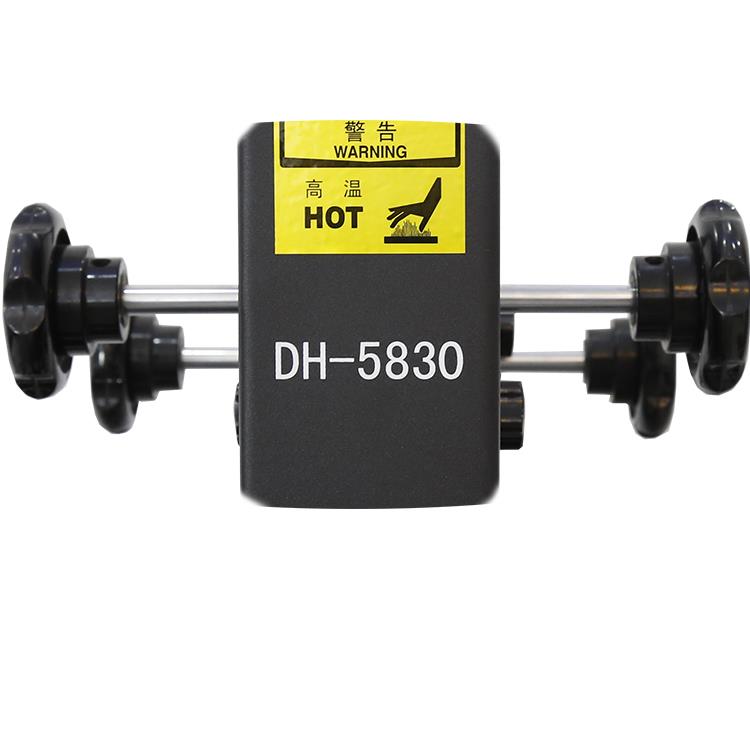

상단 헤드용 손잡이 2쌍이 이동되어 유용하고 쉽게 작동됩니다. 상단 헤드용 앞쪽 손잡이 쌍이 위로 이동하거나

납땜 또는 납땜 제거 시 아래로, 상단 헤드용 상단 손잡이의 후면 쌍이 뒤로 또는 앞으로 이동합니다.

납땜할 적절한 위치를 위해.







상단 머리를 왼쪽/오른쪽으로 이동하거나 고정할 수 있는 "7" 단어 모양입니다.

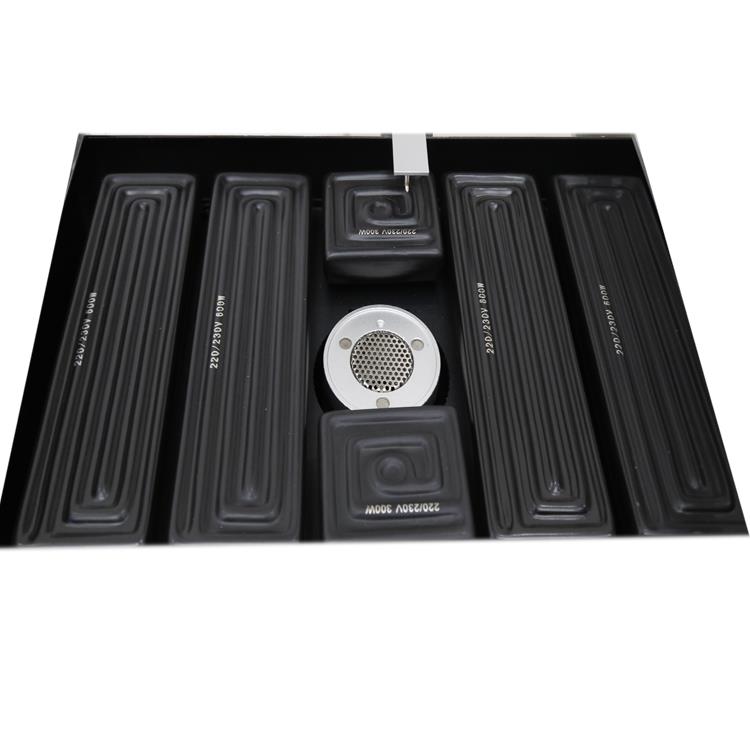

넓은 IR 예열 영역(최대 370*420mm), 대부분의 PCB는 컴퓨터와 같이 예열될 수 있습니다.

상단 세트 박스 및 iPad 등. 전력은 약 2800W이며 110~240V에 적합합니다.

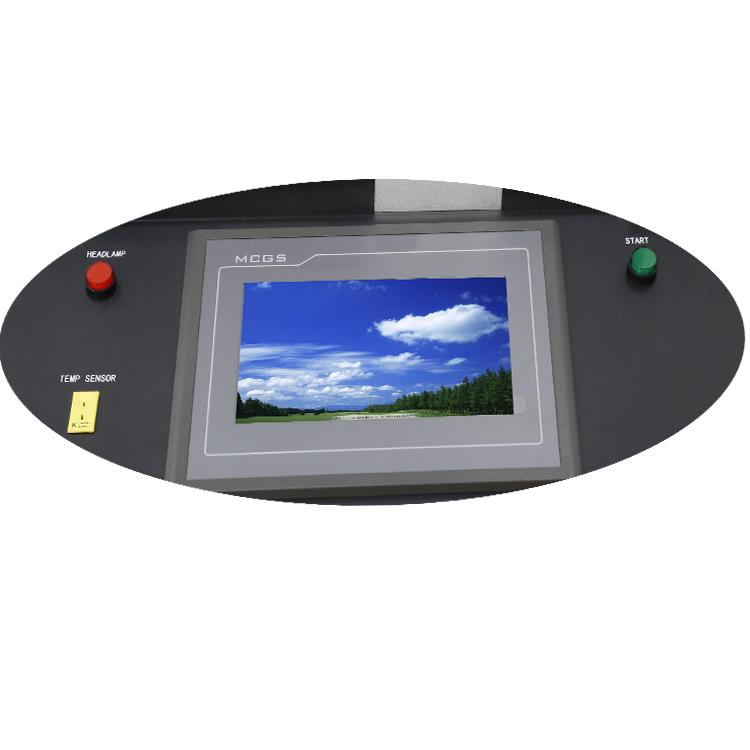

BGA 재작업 스테이션의 작동 인터페이스, 간단하고 쉬운 작동, LED 조명 스위치 1개, 열전대 포트 1개 및 "시작" 1개, 모든 매개변수가 터치 스크린에 설정되면 "srart"를 클릭하여 납땜 또는 납땜 제거를 시작합니다.

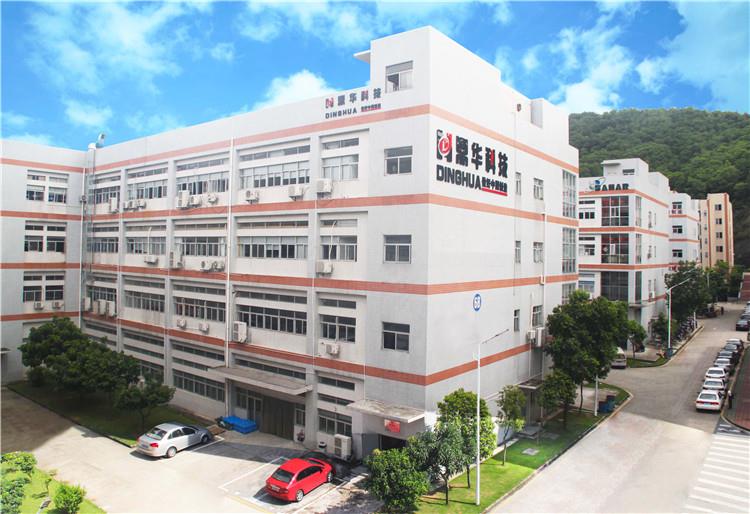

우리 공장 소개





BGA 재작업 스테이션, 자동 나사 잠금 장치 및 자동 납땜 스테이션 제조를 위한 우리 공장,

3000 평방 미터 이상을 차지하고 계속 확장하고 있습니다.

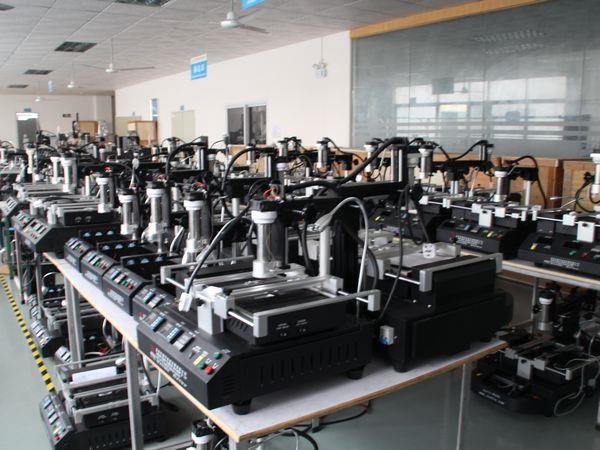

BGA 재작업 스테이션 워크숍의 일부, 자동 나사 잠금 제조

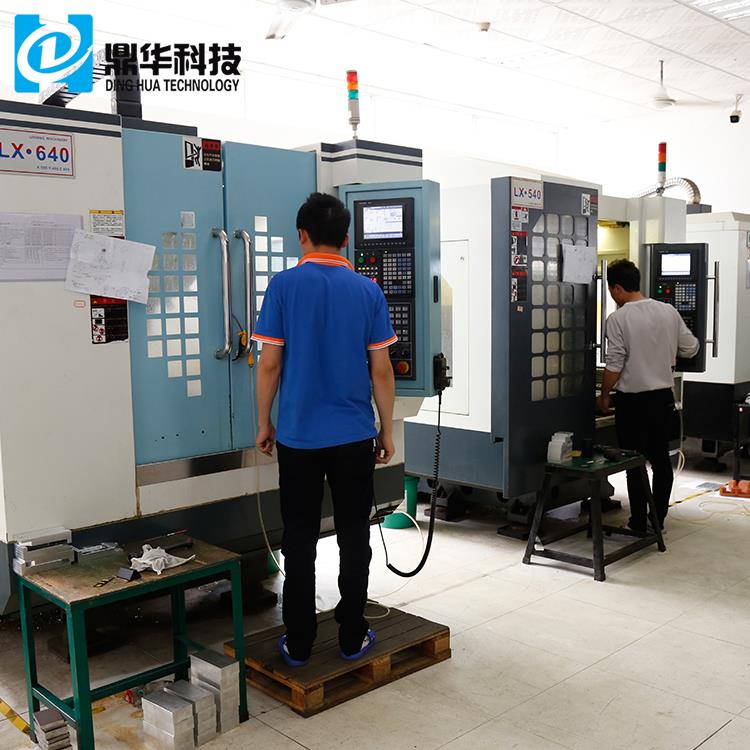

BGA 재작업 스테이션 제조 예비 부품을 위한 CNC 가공 작업장



우리 사무실



3개 히팅존 터치스크린 BGA 리볼링 스테이션 배송 및 배송 서비스

주문한 기계의 세부 사항은 제조 전에 고객과 확인됩니다. 일부 액세서리는 개인적인 사용(최종 사용자)을 위해 필요할 수 있으며, 배송 전에 이에 대해 고객에게 알려드립니다.

우리는 유통업체, 리셀러, 최종 사용자이거나 애프터 서비스가 필요한 모든 고객에게 무료 교육을 제공합니다.

3개의 가열 영역 터치 스크린 BGA Reballing 스테이션에 대한 FAQ

Q: BGA 재작업 스테이션 연구 및 개발에 참여하는 엔지니어는 몇 명입니까?

A:BGA 재작업 스테이션에는 10명의 엔지니어가 전담되어 있습니다. 그러나 자동 나사 잠금 장치 및 자동 납땜 스테이션과 같은 기계를 작업하는 다른 엔지니어도 있습니다.

Q: 보증 기간은 어떻게 됩니까?

A:최종 사용자의 경우 보증 기간은 1년입니다. 대리점의 경우 2년입니다. 그러나 이제 이 히터에는 귀하가 누구인지에 관계없이 3-년 보증이 제공됩니다.

Q: 어떤 특급 배송 서비스를 선택할 수 있나요?

A:DHL, TNT, FedEx, SF Express 및 대부분의 특수 배송 라인 중에서 선택할 수 있습니다.

Q: 아직 판매하지 않는 국가는 어디입니까?

A:피지, 브루나이, 모리셔스 등 익숙하지 않은 국가를 포함한 모든 국가에 판매하고 있습니다.

BGA 재작업 스테이션에 대한 노하우:

(BGA 패키징 기술)

BGA(Ball Grid Array)는 볼 형태의 핀 그리드 어레이 패키징 기술로, 고밀도 표면실장 패키징 기술이다. 핀은 구형이고 패키지 하단에 격자 모양 패턴으로 배열되어 있으므로 "볼 그리드 어레이"라는 이름이 붙었습니다. 이 기술은 일반적으로 마더보드 제어 칩셋에 사용되며 재료는 일반적으로 세라믹입니다.

BGA 캡슐화 메모리를 사용하면 메모리 크기를 변경하지 않고도 메모리 용량을 2~3배 늘릴 수 있습니다. TSOP(Thin Small Outline Package)에 비해 BGA는 크기가 더 작고 방열 성능이 뛰어나며 전기적 성능도 뛰어납니다. BGA 패키징 기술은 평방 인치당 저장 용량을 크게 늘렸습니다. BGA 기술을 적용한 메모리 제품은 TSOP와 동일한 용량을 제공하지만 크기는 1/3에 불과합니다.

기존 TSOP 패키징 방식에 비해 BGA 패키징 방식은 더 빠르고 효과적인 열 방출을 제공합니다.

1990년대 기술이 발전하면서 칩 집적도가 높아져 I/O 핀 수가 늘어나고 전력 소모도 높아졌습니다. 결과적으로 집적 회로 패키징에 대한 요구 사항이 더욱 엄격해졌습니다. 이러한 요구를 충족시키기 위해 BGA 패키징이 생산에 적용되기 시작했습니다. BGA는 "Ball Grid Array"의 약자로 이러한 유형의 패키징 기술을 나타냅니다.
