BGA 재작업 스테이션 자동 DH-A2E

CCD 카메라 광학 자동 bga 재작업 스테이션
자동 납땜, 납땜 제거 및 장착, 납땜 제거가 완료되면 자동 픽업 칩.
칩 자동 공급 시스템이 활성화되었습니다.
BGA 및 부품을 정밀하게 장착하기 위한 HD CCD 광학 정렬 시스템. CCD 렌즈 자동 폴딩 및 스트레치.
빠른 포지셔닝을 위한 레이저 포지셔닝 BGA 칩 및 마더보드.

문의 보내기

Dinghua BGA 재작업 스테이션 DH-A2E

설명

CCD 카메라 광학 자동 bga 재작업 스테이션

기능 요약

☛ 자동 납땜, 납땜 제거 및 장착, 납땜 제거가 완료되면 자동으로 칩을 픽업합니다.
☛칩 자동 공급 시스템이 활성화되었습니다.
☛ BGA 및 부품을 정밀하게 장착하기 위한 HD CCD 광학 정렬 시스템. CCD 렌즈 자동 접기 및 늘이기.

☛ 독립적인 MITSUBISHI PLC가 움직임을 제어하고 움직임이 더 안정적이고 정확합니다.
☛ 빠른 포지셔닝을 위한 레이저 포지셔닝 BGA 칩 및 마더보드.

☛ BGA 장착 정확도 0.01mm 이내, 수리성공률 99.9% .

☛ 작은 칩의 요구를 충족시키기 위해 상단 공기 흐름 조절 버튼이 장착되어 있습니다.
☛ 긴급 보호 기능이 있는 우수한 안전 기능.
☛ 사용자 친화적인 작동, 다기능 인체공학적 시스템.

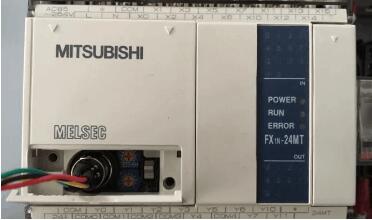

독립적인 일본 본래 MITSUBISHI PLC 통제

상단 히터/마운팅 헤드/CCD 렌즈 움직임이 더 안정적이고 정확합니다.

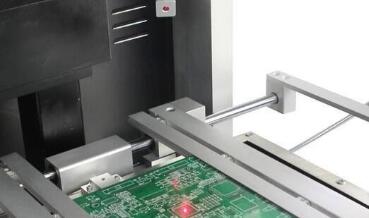

레이저 위치

레이저 어시스트 위치동일한 유형의 PCB 보드에서 반복 작업을 수행하기 위한 빠른 위치 지정,

귀중한 시간을 많이 절약할 수 있습니다.

명세서
1	총 전력	5300w
2	3개의 독립적인 히터	상단 열풍 1200w, 하단 열풍 1200w, 하단 적외선 예열 2700w
3	전압	AC220V±10% 50/60Hz
4	전기 부품	7인치 터치스크린과 고정밀 지능형 온도 제어 모듈 플러스 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 + 레이저 포지셔닝
5	온도 제어	K-센서 폐쇄 루프 및 PID 자동 온도 보상 및 온도 모듈, ±2도 이내의 온도 정확도.
6	PCB 포지셔닝	V 홈 및 범용 고정 장치와 이동식 PCB 선반
7	적용 가능한 PCB 크기	최대 370x410mm 최소 22x22mm
8	적용 가능한 BGA 크기	2x2mm~80x80mm
9	치수	600x700x850mm(길이폭높이)
10	순중량	70kg
