터치 스크린 Ps2 Ps3 Ps4 BGA 재작업 스테이션



터치 스크린 ps2 ps3 ps4 bga 재작업 스테이션

빠른 미리보기:

원래 공장 가격! ps2,ps3,ps4 수리용 IR 히터가 장착된 DH-A1 BGA 재작업 기계가 현재 입고되었습니다.

우리의 재작업 스테이션은 주로 BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED 등의 재작업에 사용됩니다.

다양한 기능과 혁신적인 디자인을 갖춘 Dinghua 기계는 원스톱 이동, 장착 및 납땜을 할 수 있습니다.



1. DH-A1 BGA REWORK STATION 사양

1	힘	4900W
2	탑히터	열기 800W
3	바닥 히터 다리미 히터	열기 1200W, 적외선 2800W 90w
4	전원공급장치	AC220V±10%50/60Hz
5	차원	640*730*580mm
6	포지셔닝	V 홈, PCB 지지대는 어떤 방향으로도 조정 가능 외부 범용 고정 장치 포함
7	온도 조절	K형 열전대, 폐쇄 루프 제어, 독립 가열
8	온도 정확도	±2도
9	PCB 크기	최대 500*400mm 최소 22*22mm
10	BGA 칩	2*2-80*80mm
11	최소 칩 간격	0.15mm
12	외부 온도 센서	1(선택사항)
13	순중량	45kg



2.DH-A1 BGA 재작업 스테이션에 대한 설명

상단 히터와 하단 히터는 BGA 칩 가열용이고, 적외선 히터는 칩 전체 가열용입니다.

PCB를 사용하여 고르지 않은 가열로부터 PCB를 보호할 수 있습니다.

2.HD 터치스크린 인터페이스, PLC 제어.

3.온도 보상 시스템--K 센서 폐쇄 루프 제어 및 자동 온도 보상 시스템.

온도 모듈과 결합하여 온도 정확도를 ±2도까지 가능하게 합니다.

4. 열기 노즐, 360도 회전, 설치 및 교체가 쉽고 맞춤형이 가능합니다.

5.V-홈 PCB는 모든 종류의 PCB 보드에 맞는 신속하고 편리하며 정확한 위치 지정을 지원합니다.

6. 강력한 교차 흐름 팬, 가열 후 PCB 보드를 효율적으로 냉각하여 변형을 방지합니다.

7. 사운드 힌트 시스템. 각 납땜 제거 및 납땜이 완료되기 전에 알람이 울립니다.



3.Dinghua를 선택해야 하는 이유는 무엇입니까?

1. Dinghua는 10년 이상의 경험을 가지고 있습니다.

2. 전문적이고 경험이 풍부한 기술자 팀.

3. 고품질 제품, 호의를 베푸는 가격 및 적시 납품으로.

4. 모든 문의사항에 24시간 이내에 답변해 주세요.



4. 관련 지식:

BGA(Bdll Grid Array) 패키지는 기판 하단에 어레이 솔더볼이 형성된 볼 그리드 어레이 패키지이다.

패키지 기판은 회로의 I/O 단자 역할을 하며 인쇄회로기판(PCB)에 연결됩니다. 패키지된 장치

이 기술을 사용하는 표면 실장 장치가 있습니다. QFP 및 PLCC와 같은 전통적인 발 배치 장치와 비교하여,

BGA 패키지에는 다음과 같은 기능이 있습니다.

1) I/O가 더 많다. BGA 패키지의 I/O 수는 주로 패키지 크기와 볼 피치에 따라 결정됩니다.

BGA 패키지 솔더 볼이 패키지 기판 아래에 배열되므로 장치의 I/O 수가 크게 증가할 수 있습니다.

패키지 크기를 줄일 수 있고 어셈블리 설치 공간을 절약할 수 있습니다. 일반적으로 패키지 크기는 다음보다 많이 줄어들 수 있습니다.

동일한 리드 수로 30%. 예: CBGA-49, BGA-320(피치 1.27mm)와 PLCC-44(피치 1.27mm) 비교

MOFP{{0}}(피치 0.8mm), 패키지 크기가 각각 84%, 47% 감소했습니다.

2) 배치 수율이 증가하여 잠재적으로 비용이 절감됩니다. 기존 QFP 및 PLCC 장치의 리드 핀이 고르게 분포되어 있습니다.

패키지 주변. 리드핀의 피치는 1.27mm, 1.0mm, 0.8mm, 0.65mm, 0.5mm입니다. I/O 수가 증가할수록

피치는 점점 작아져야 합니다. 피치가 0.4mm 미만인 경우 SMT 장비의 정확도를 충족하기 어렵습니다. 게다가,

리드 핀은 쉽게 변형되어 장착 실패율이 높아집니다. BGA 장치의 솔더 볼은 다음 위치에 배포됩니다.

더 많은 I/O 수를 수용할 수 있는 기판 바닥의 어레이 형태입니다. 표준 솔더볼 피치는 1.5mm이며,

1.27mm, 1.0mm, 미세 피치 BGA(인쇄된 BGA, CSP-BGA라고도 함, 솔더 볼의 피치가 < 1.0mm인 경우 CSP로 분류될 수 있음)

패키지) 피치 {{0}}.8mm, 0.65mm, 0.5mm 및 현재 일부 SMT 공정 장비는 다음과 같은 실장 실패율과 호환됩니다.<10 ppm.

3) BGA의 어레이 솔더볼과 기판 사이의 접촉 면적이 크고 짧기 때문에 열 방출에 도움이 됩니다.

4) BGA 어레이 솔더볼의 핀은 매우 짧아서 신호 전송 경로가 단축되고 리드 인덕턴스와

저항이 증가하여 회로 성능이 향상됩니다.

5) I/O 단자의 동일 평면성을 대폭 개선하고 조립 공정에서 불량한 동일 평면으로 인한 손실을 크게 줄입니다.

6) BGA는 MCM 패키징에 적합하며 MCM의 고밀도, 고성능을 구현할 수 있다.

7) BGA와 ~BGA 모두 미세 피치 풋 패키지 IC보다 견고하고 신뢰성이 높습니다.



5.DH-A1 BGA REWORK STATION 상세 이미지

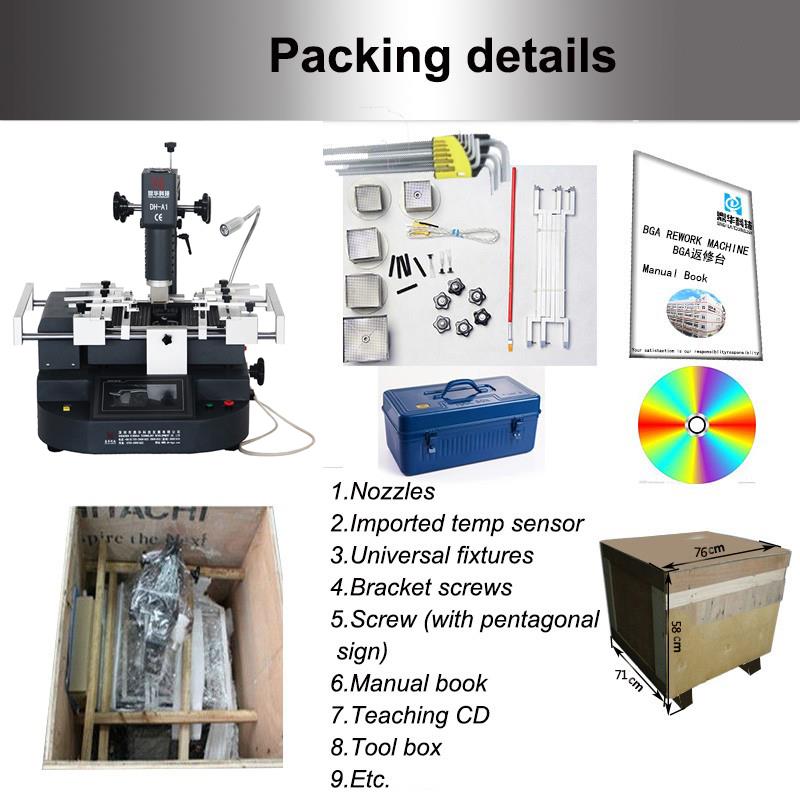

6. DH-A1 BGA REWORK STATION의 포장 및 배송 세부 사항





DH-A1 BGA REWORK STATION 납품 내역



해운:

1. 배송은 결제 완료 후 영업일 기준 5일 이내에 완료됩니다.

2.DHL, FedEX, TNT, UPS 및 바다 또는 항공을 포함한 기타 방법으로 빠른 배송 배송.
