3개의 가열 구역 터치스크린 Bga 납땜 스테이션

3개의 가열 구역 터치스크린 BGA 납땜 스테이션

이것은 BGA 재작업 스테이션, 납땜 인두 세트, 카메라 및 모니터 화면을 포함하는 고급 수동 기계입니다.

남아메리카, 중동 및 동남아시아 등에서 수리하는 Xbox, macbook 및 PS3/4 등에 매우 인기가 있습니다.

3개 가열 구역 터치스크린 BGA 납땜 스테이션의 제품 매개변수

제품 기능 및 응용3개의 가열 구역 터치 스크린 BGA 납땜 스테이션

· 레이저 포지셔닝, bga 및 pcb의 빠르고 정확한 위치 지정.

· 외부 디지털 납땜 인두를 사용하면 BGA 및 마더보드를 편리하게 청소할 수 있습니다.

· 진공관을 사용하여 BGA 칩을 편리하게 픽업할 수 있습니다.

· USB 2.0 인터페이스를 사용하면 컴퓨터에 연결하고 소프트웨어로 제어할 수 있습니다.

· 실시간 설정 및 실제 온도 프로파일 표시를 사용하여 매개변수를 분석하고 수정할 수 있습니다.

· 외부 온도 센서를 통해 온도를 모니터링하고 실시간 온도 프로파일을 정확하게 분석할 수 있습니다.

· 보호 및 수정을 위한 HD 터치스크린 및 시작 비밀번호, PLC 제어, PID 매개변수 자체 설정 조정,

정확한 온도 모듈.

· 3개의 가열 구역을 채택하고, 상부 히터와 하부 히터는 뜨거운 공기이고, 하부 히터는 적외선 예열 구역입니다.

· K형 폐쇄 루프 제어, 온도 정확도는 ±2도입니다.

· 고출력 직교류 냉각 팬은 PCB 변형을 방지합니다.

· 사운드 힌트 시스템: 난방이 완료되기 5초-10초 전에 음성 알림이 제공되어 운영자가 준비할 수 있도록 합니다.

· 보안조치 : 과열방지 및 비상정지 기능

애플리케이션:
1. 휴대폰 마더보드, 셋톱박스 회로, 라우터 회로 기판, XBOX 360에 적합한 이 재작업 스테이션,

디지털 제품 등
2. 독립적인 가열, 상단 열 800W, IR 예열 영역 2700W, 하단 히터 1200W의 세 가지 온도 영역
3. 최대 온도: 400도
4. 온도 제어, 온도 곡선, 자동 칩 용접을 위해 기계에 설치된 산업용 컴퓨터,

예열, 냉각, 고정밀 지능형 온도 컨트롤러로 온도 제어가 매우 정확합니다.
5. 움직일 수 있는 난방 머리, 편리한 가동
6. 고전력 직교류 팬 냉각 회로 기판
7. BGA 칩을 집어 올리는 진공 흡입 펜 내장
8. 적외선 가열판은 개별적으로 가열 제어가 가능합니다.
9. 범용 PCB 홀더 지그 설계, 용접 영역 필요 없음 프레임
10. 하단 예열기는 PCB 보드 예열에 사용되며 PCB 플레이트에 변형이 없는지 확인하고 최대 크기를 지원합니다.

420*400mm PCB

11. 모든 종류의 BGA 수리(CCGA,BGA,QFN, CSP,LGA,Micro SMD,MLF...)에 적합합니다.
납 및 무연

3개의 가열 영역 터치 스크린 BGA 납땜 스테이션의 제품 세부 정보

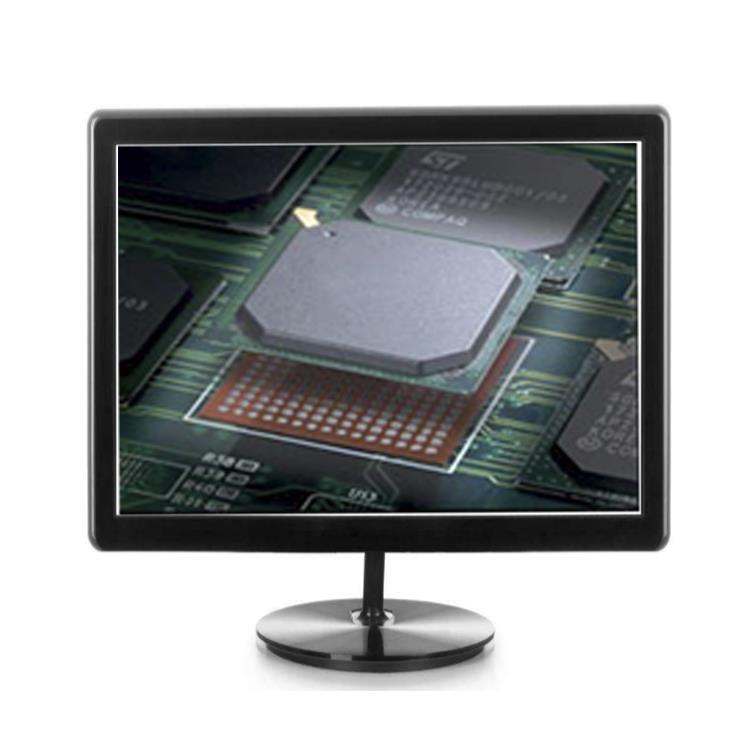

모니터 화면(디스플레이 화면), 1080P, 15인치, 납땜 시 녹는 과정을 관찰할 수 있습니다.

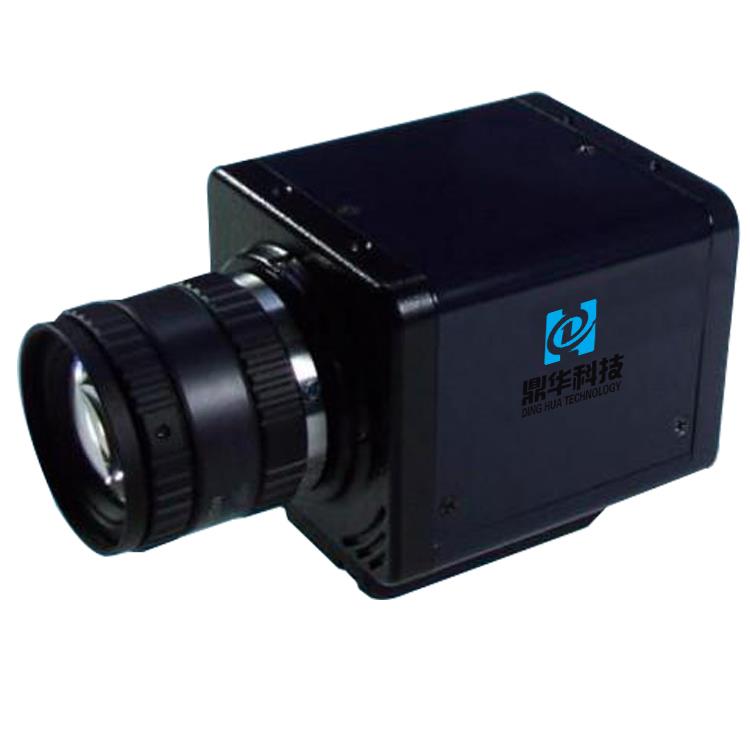

BGA 솔더 볼 솔더링 관찰을 위해 모니터 화면과 함께 사용되는 200만 픽셀 카메라.

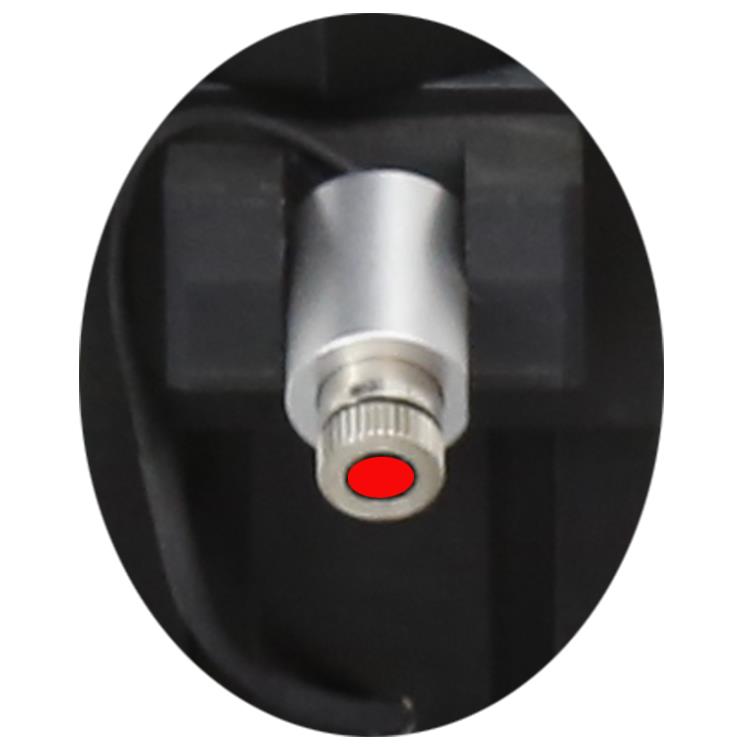

PCB 및 칩을 올바른 위치에 신속하게 배치하기 위한 레이저 포지셔닝.

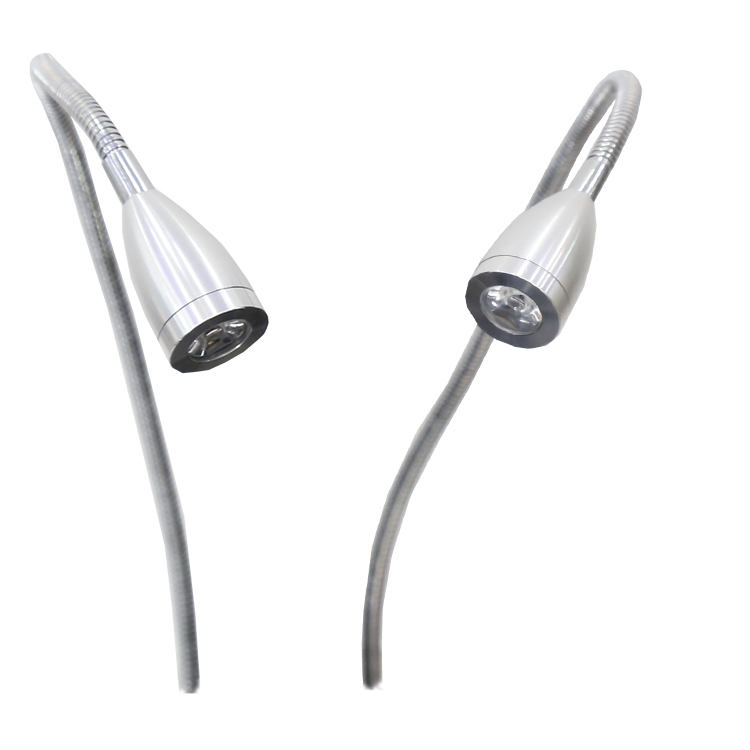

이중 그림자 없는 조명, 5W, 엔지니어가 어디에 서 있든 PCB에 그림자가 없어 도움이 될 것입니다.

납땜 과정을 관찰하기 위한 것입니다.

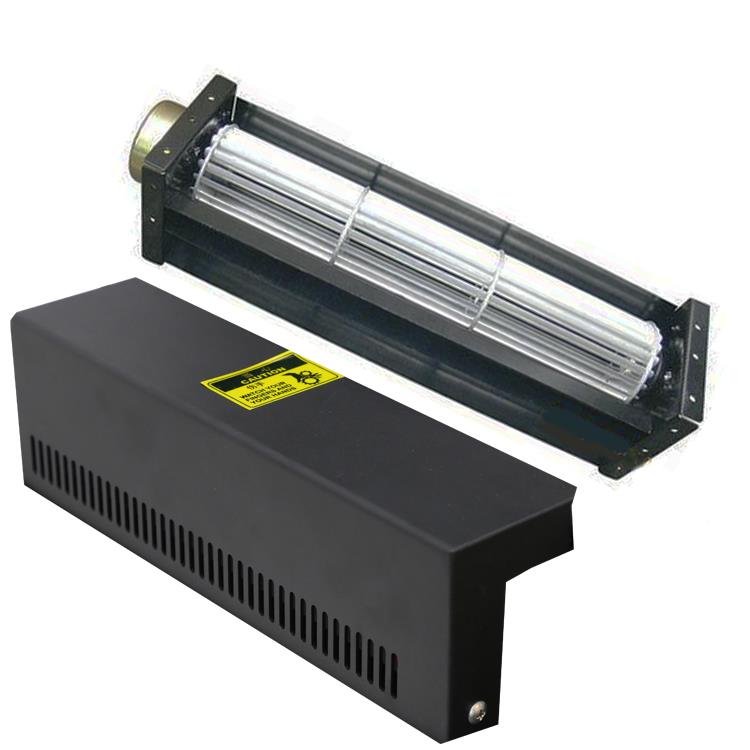

직교류 냉각팬, 전원 공급 장치: 24V, 속도: 최대 2500±10%RPM, 기계 정지 또는 비상 버튼을 눌렀을 때,

자동으로 작동하기 시작합니다.

3개 히팅존 터치스크린 BGA 솔더링 스테이션 납품, 배송 서비스

1. 5세트 미만은 1~3일, 3~5일은 5~10세트, 10세트 이상은 실제 수량에 따라 다릅니다.

2. 무료 교육, 설치 및 운영 제공

3. 유통업체의 경우 보증 기간이 더 길어집니다.

우리 공장 소개

밖에 우리 공장

우리 사무실

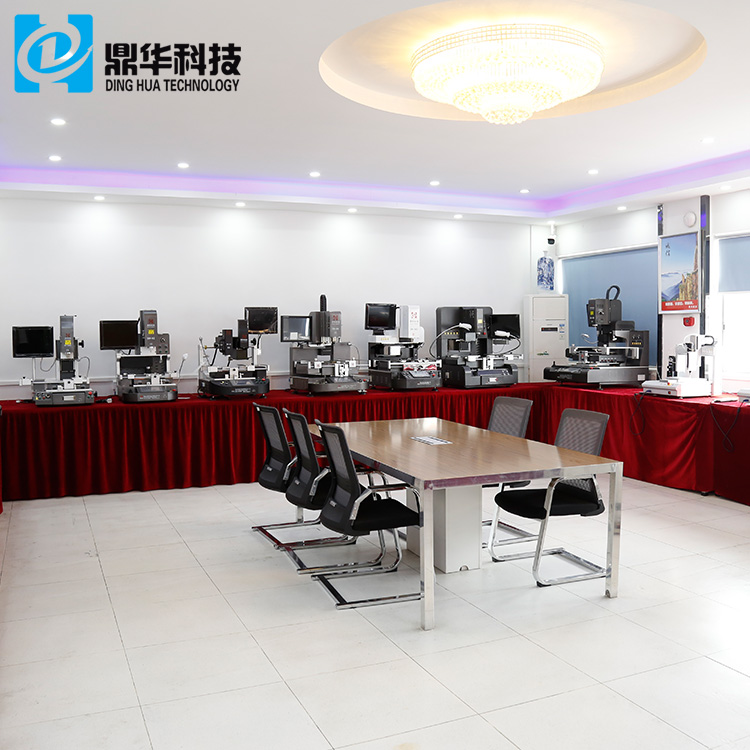

우리 전시실

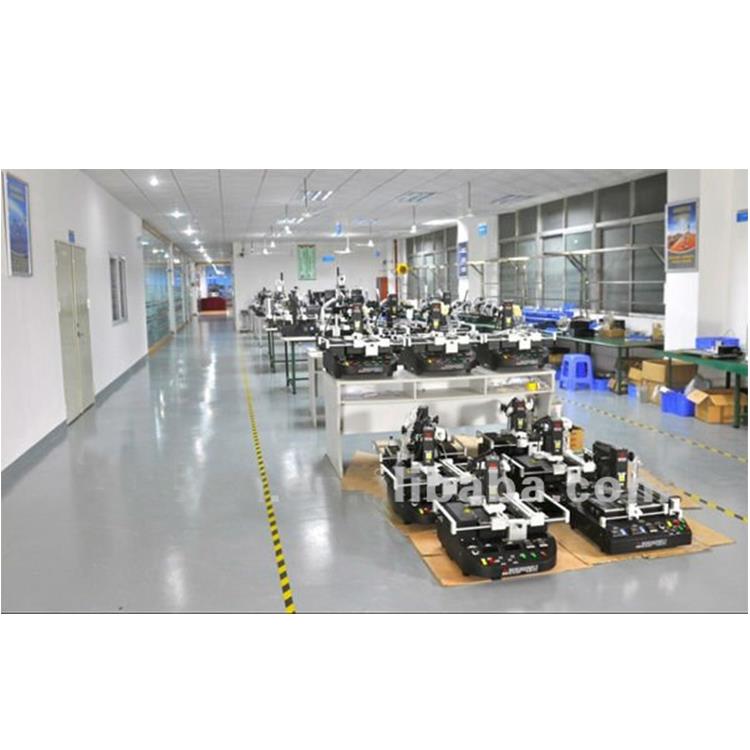

BGA 재작업 스테이션 제조 워크숍

3개의 가열 구역 터치 스크린 bga 납땜 스테이션에 대한 FAQ

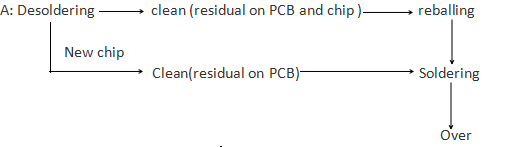

1. Q: 칩 수리를 위해 몇 단계를 거쳐야 합니까?

2. Q: 경험이 없어도 작동할 수 있나요?

A: 물론, 기계가 포함된 교육용 CD도 귀하에게 발송됩니다.

전문 판매 후 서비스 팀이 최고의 지원을 제공할 수 있습니다.

3. Q: 귀사 제품의 장점은 무엇입니까?

A: 우리는 이러한 BGA 재작업 스테이션을 위한 모든 예비 부품을 제조할 수 있는 자체 CNC 작업장을 보유하고 있습니다.

제품은 처음부터 검사관이 확인할 수 있으므로 경쟁력 있는 가격으로 원래 공장을 운영하고 있습니다.

4. Q: 파견할 때 기계가 파손됩니까?

A: 아니요. 배송 전 최소 24시간 동안 진동 테스트를 실시한 다음 기계를 다시 점검하여 모든 것을 확인합니다.

괜찮습니다.

그만큼관련 수리 팁

들어 올려진 도체 수리, 에폭시 밀봉 방법

절차

1. 주변을 청소하세요.

2. 들어 올려진 회로가 베이스 보드 표면과 접촉하는 것을 방해하는 모든 장애물을 제거합니다.

주의

모든 장애물을 청소하고 제거하는 동안 들어 올려진 도체가 늘어나거나 손상되지 않도록 주의하십시오.

3. 에폭시를 섞는다.

4. 들어 올려진 회로의 전체 길이 아래에 소량의 에폭시를 조심스럽게 바릅니다. Precision Knife의 끝부분은 다음과 같을 수 있습니다.

에폭시를 도포하는 데 사용됩니다. (그림 1 참조)

5. 들어올려진 회로를 에폭시 안으로 눌러 베이스 보드 재료와 접촉시킵니다.

6. 필요에 따라 들어 올려진 회로의 표면과 모든 측면에 추가 에폭시를 도포합니다.

7. 절차 2.7 에폭시 혼합 및 취급에 따라 에폭시를 경화합니다. 일부 구성품은 고온에 민감할 수 있습니다.

8. 필요에 따라 이전 코팅과 일치하도록 표면 코팅을 적용합니다.
