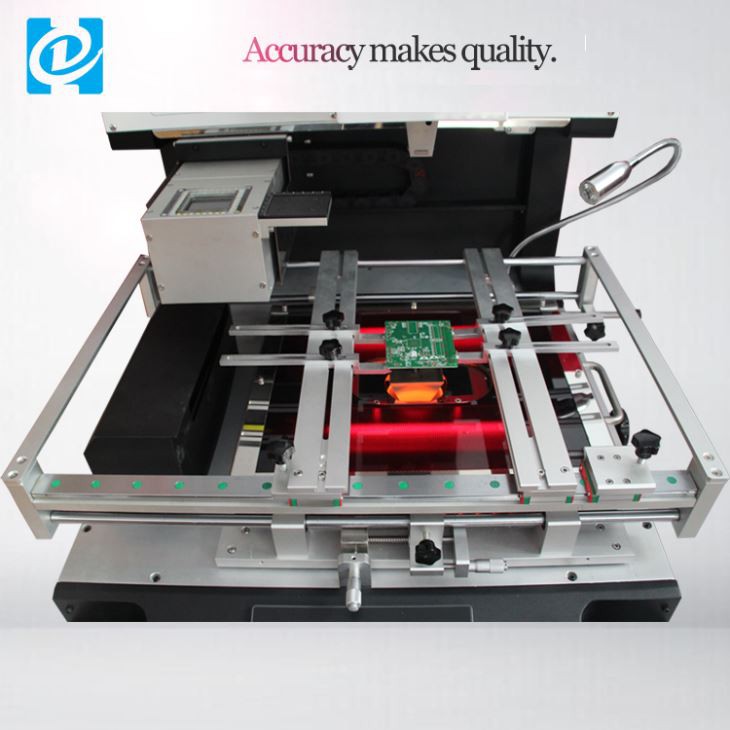

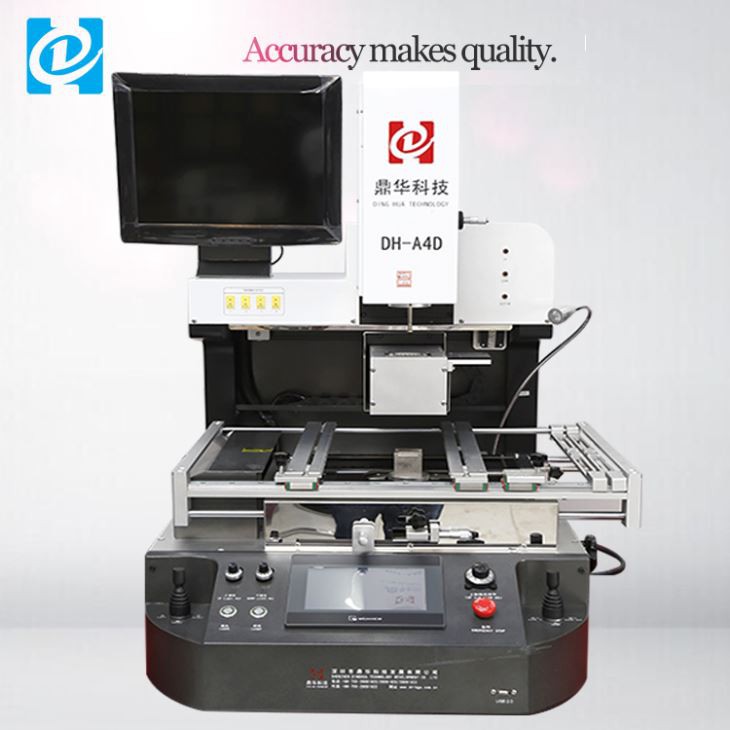

자동 광학 SMD 재작업 기계

자동 광학 SMD 재작업 기계

1. 빠른 미리보기:

자동 광학 SMD 재작업 기계는 모든 전자 조립 라인을 위한 매우 효율적이고 다양한 도구입니다. 이는 생산성, 정확성 및 품질 관리를 향상시킬 수 있는 다양한 이점을 제공합니다.

첫째, 이 기계는 가장 복잡한 표면 실장 구성 요소도 쉽고 빠르게 수리하고 교체할 수 있습니다. 고급 광학 시스템은 구성 요소의 정확한 배치와 정렬을 보장하여 올바르게 설치되고 제대로 작동하도록 보장합니다.

둘째, 자동 광학 SMD 재작업 기계는 사용자 친화적이고 작동이 쉽습니다. 직관적인 소프트웨어와 제어 기능을 통해 운전자는 사용법을 빠르게 익힐 수 있어 교육 시간을 줄이고 전반적인 생산성을 높일 수 있습니다.

또한 이러한 기계는 신뢰성이 높고 일관성이 뛰어납니다. 신뢰할 수 있는 성능과 정확성을 제공하여 각 조립이 매번 동일한 높은 표준에 따라 완료되도록 보장하고 결함 및 오류의 위험을 최소화합니다.

또한 자동 광학 SMD 재작업 기계는 장기적으로 비용 효율적입니다. 유지 관리가 상대적으로 적고 서비스 수명이 길기 때문에 비용을 절감하고 수익을 개선하려는 전자 제조업체에 현명한 투자가 됩니다.

결론적으로 자동 광학 SMD 재작업 기계를 사용하면 이점이 분명합니다. 이 제품은 표면 실장 부품 수리 및 교체를 위한 다용도의 효율적인 솔루션을 제공하여 생산성, 정확성 및 품질 관리를 향상시키는 한편 시간이 지남에 따라 사용하기 쉽고 비용 효율적입니다.



2. 사양



사양
1	총 전력	6800W
2	탑히터	1200W
3	바닥 히터	2차 1200W, 3차 IR 히터 4200W
4	힘	AC220V±10%50Hz
5	작동 모드	두 가지 모드: 수동 및 자동.
6	HD 터치스크린	지능형 인간-기계, 디지털 시스템 설정.
7	광학 CCD 카메라 렌즈	앞/뒤, 오른쪽/왼쪽 손으로
8	칩피더	오토매틱
9	특징	진공 흡착판은 유연성(1~3cm)이 가능하며 자동으로 중심을 찾아냅니다. 칩, 스프링이 작업 플랫폼에 설치되고 IR이 이동될 수 있습니다. 빛이나 권리 등
10	카메라 배율	10x - 220x
11	작업대 미세 조정:	앞으로/뒤로 ±15mm, 오른쪽/왼쪽으로 ±15mm
12	BGA 포지셔닝	레이저 위치, PCB 및 BGA의 빠르고 정확한 위치
13	PCB 포지셔닝	지능형 위치 지정, PCB는 X, Y 방향으로 조정될 수 있습니다. "5점 지지" + V홈 PCB 브래킷 + 범용 고정 장치.
14	온도 조절	K 센서, 폐쇄 루프, PLC 제어
15	배치 정확도:	±0.01mm
16	온도 정확도	±1도
17	조명	대만 LED 작업등, 각도 조절 가능
18	온도 프로파일 저장	50000 그룹
19	PCB 크기	최대 530×490mm 최소 22×22mm
20	BGA 칩	2x2 - 80x80mm
21	최소 칩 간격	0.15mm
22	외부 온도 센서	4개
23	기계 치수	780x740x890mm
24	순중량	97KG
25	총중량	140KG
26	포장 치수	118*86*121mm

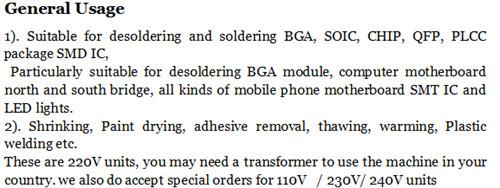

2.DH-A4D BGA 재작업 스테이션의 제품 특징 및 용도

1. Dinghua DH-A4 BGA 재작업 스테이션의 고급 기능
2. 임베디드 산업용 PC, 고화질 터치스크린 인터페이스, PLC 제어
3. K형 폐쇄회로 제어
4. 자동 온도 조절 시스템
5. V 홈 PCB 지원
6. 유연하고 편리한 탈착식 고정 장치
7. 다양한 크기의 BGA 노즐

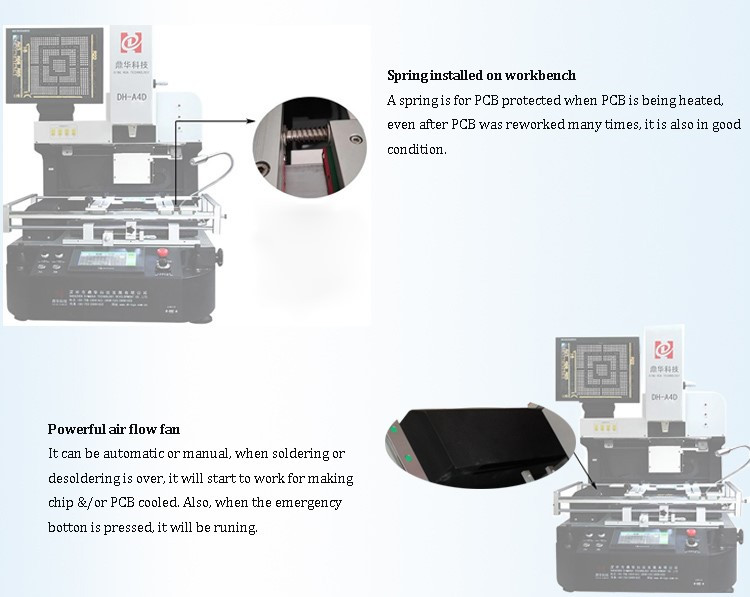

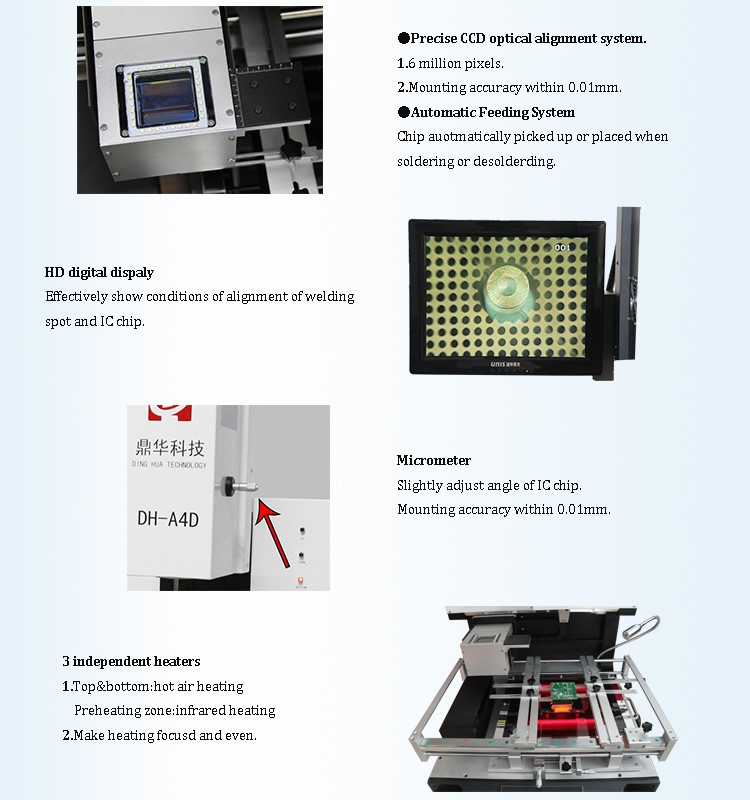

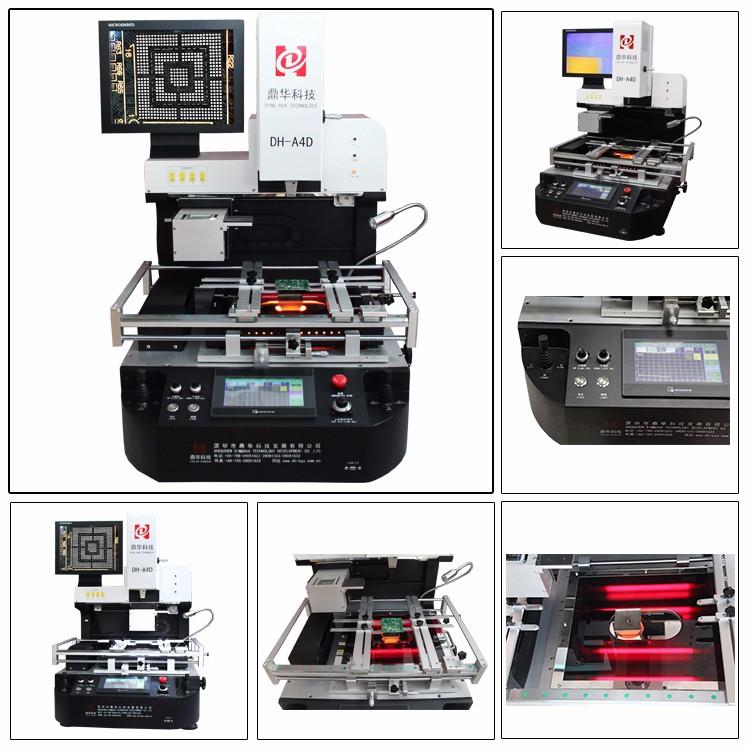

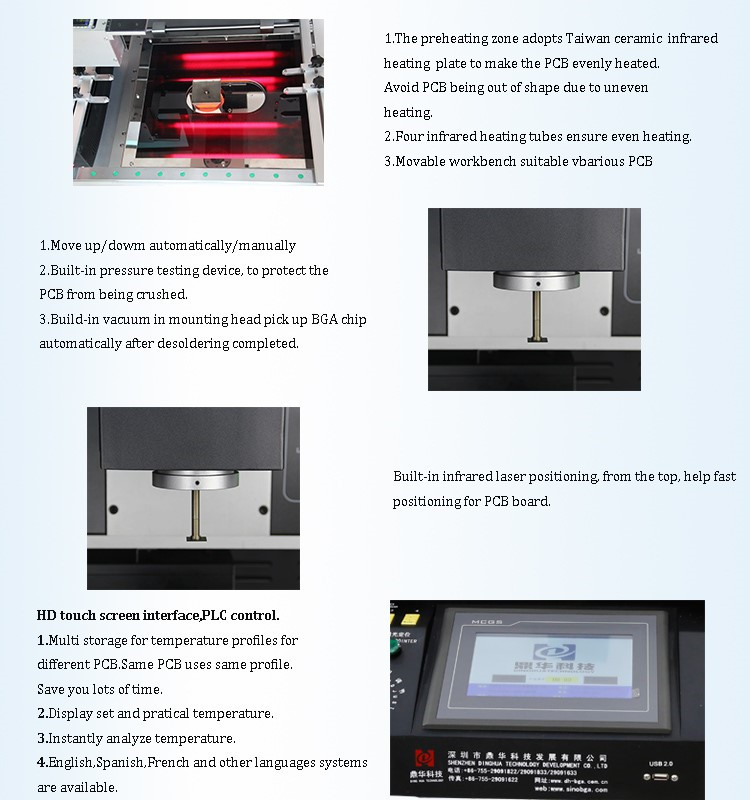

4.A4 BGA REWORK STATION 상세 이미지





3. 회사 프로필

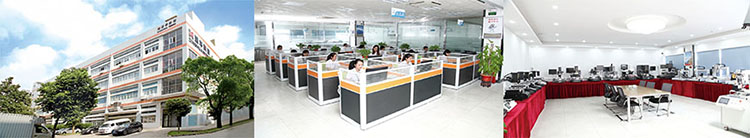

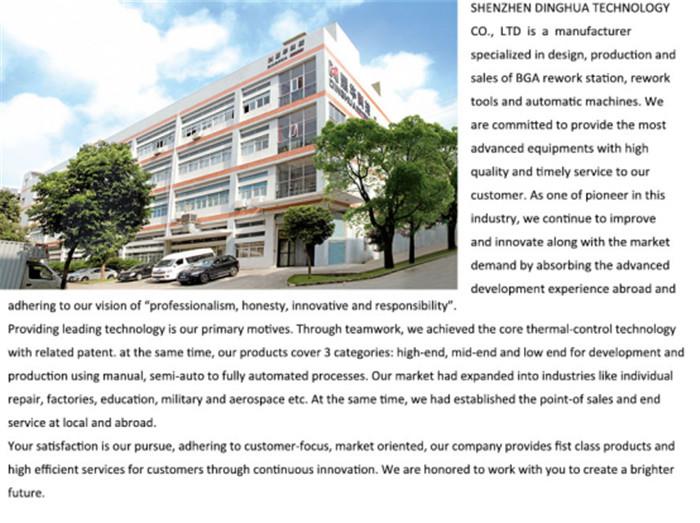

회사 소개



4. 우리 공장 및 BGA 재작업 스테이션의 일부 사진

부엌

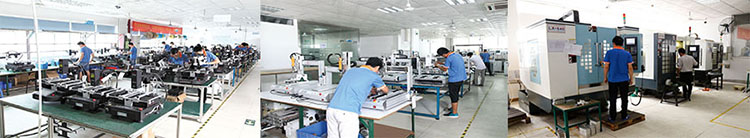

제조라인

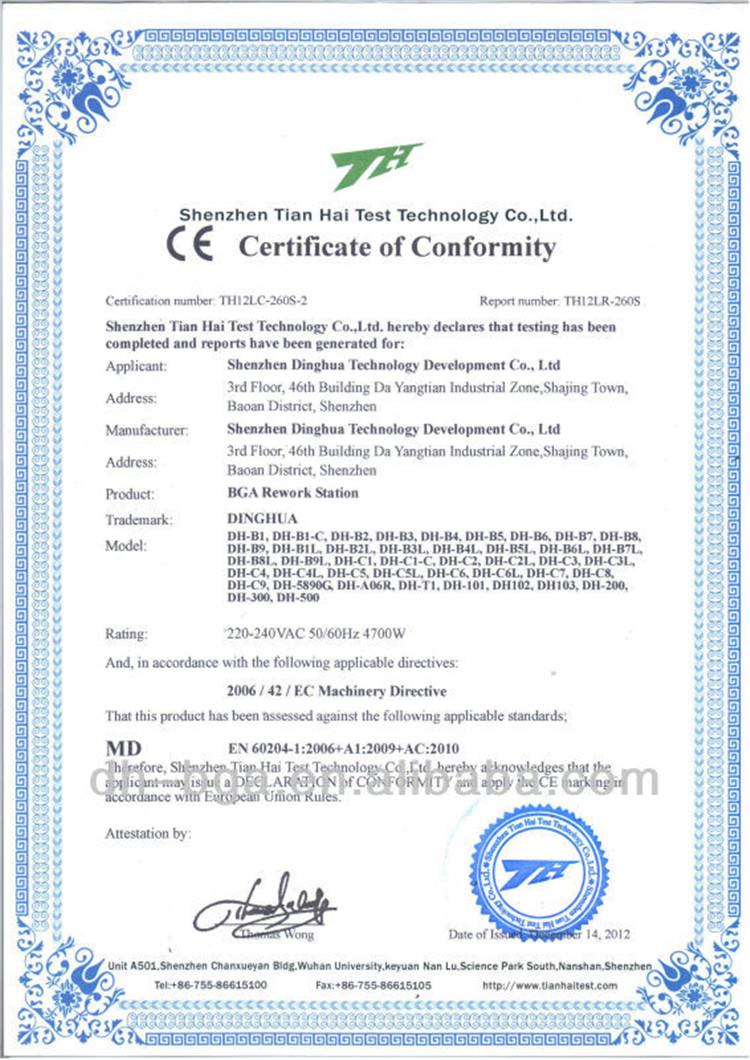

아래와 같은 특허 및 CE 인증







5. 고객의 일부





6. DH-A4D BGA REWORK STATION의 포장 및 배송 및 서비스

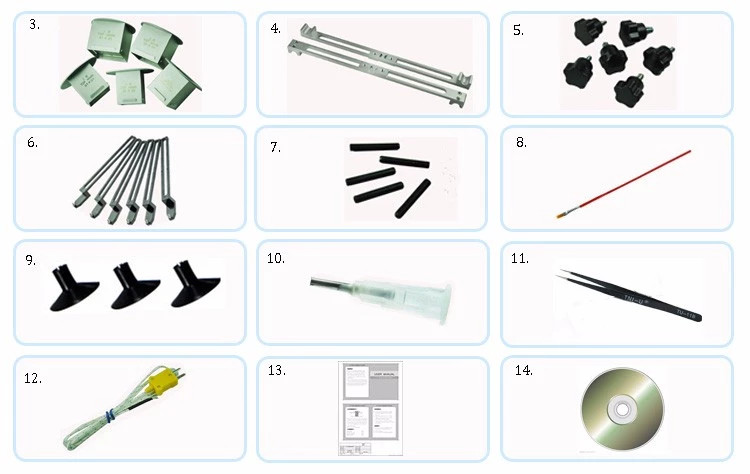

포장 목록
1	기계	1세트
2	모두 포장됨	나무 케이스에
3	상단 노즐:	3 개 (31*31mm,38*38mm,41*41mm)
4	하단 노즐:	2 개(34*34mm,55*55mm)
5	빔:	2개
6	자두 손잡이:	6개
7	유니서설 고정 장치:	6개
8	지지 나사:	5개
9	브러시 펜:	1개
10	진공 컵:	3개
11	진공 바늘:	1개
12	트위터:	1개
13	온도 센서 와이어:	1개
14	전문 지침서:	1개
15	강의 CD:	1개

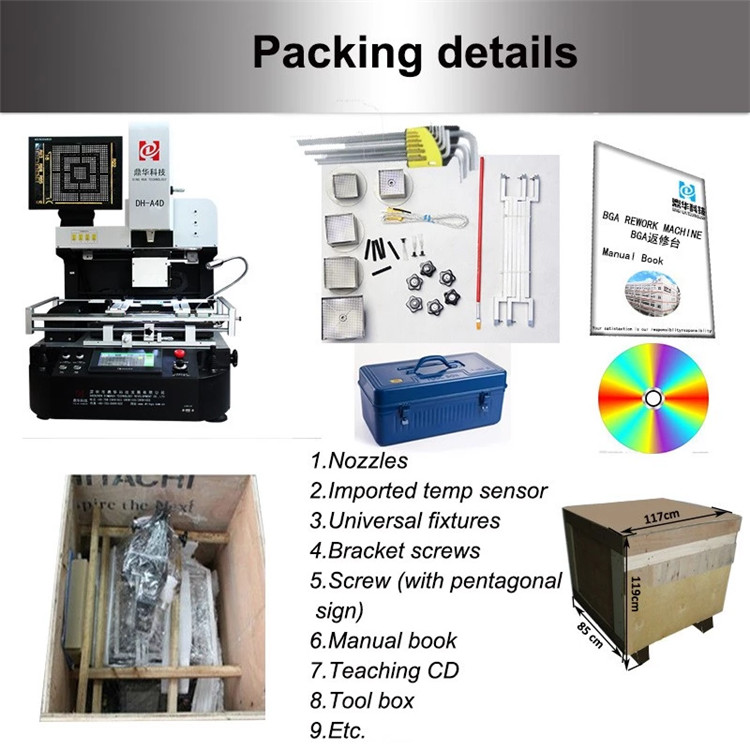

포장 세부사항:

합판 상자(훈증 소독됨),

포장 크기: 85*119*117cm,

액세서리: 노즐, 열전대,

내부 육각형 스패너 및 교육

CD 등



배송 세부정보,

DHL, TNT, FEDEX, 항공 운송, 해상 운송 및 육상 운송 등으로 도착하는 데 3~30일이 소요됩니다.

다른 배송 방법에 따라 목적지.





7. FAQ

Q. 귀사 제품의 장점은 무엇인가요?

A:* 당사의 모든 제품은 CE 인증을 받았습니다.

* 우리는 원래 공장이며 가격은 훨씬 더 경쟁력이 있고 돈 대비 더 높은 가치입니다.

* 전문 엔지니어와 영업팀이 지원을 제공합니다.



Q: 당신의 패키지는 무엇입니까? 운송 중에 안전한가요?

A: 당사의 모든 BGA 재작업 스테이션은 내부를 고정할 수 있는 폼, 스틱 및 밴드가 포함된 단단한 나무 상자에 포장되어 있습니다. 안전하다

운송 중에 충분합니다.



Q: 기계는 어느 방향으로, 며칠 동안 도착합니까? 당신의 패키지는 무엇입니까?

A : 우리는 DHL, Fed-ex, UPS 등 (Door to Door Service)으로 배송하며 도착까지 4 ~ 7 일이 소요됩니다. 비행기로 가장 가까운 공항까지

(도어 투 공항 서비스) 도착까지 2~5일 소요; 바다로 가장 가까운 항구까지 도착하는데 10~20~30~40일이 소요됩니다.

(다른 나라 다른 시간)



Q: 보증 기간과 애프터 서비스 기간 및 방법은 무엇입니까?

A: 예비 부품에 대한 1년 보증 및 평생 기술 지원. 우리는 어떤 질문에 대해서도 전문 기술 팀을 보유하고 있습니다.

보조 비디오도 제공됩니다.
