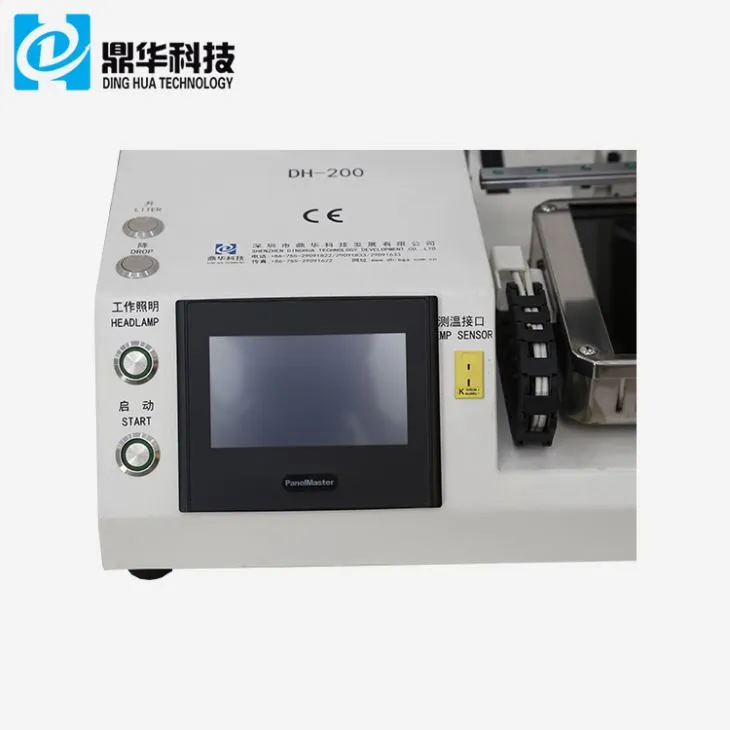

2 in 1 헤드 터치스크린 SMD 재작업 스테이션

2 in 1 헤드 터치스크린 SMD 재작업 스테이션

1. 2 in 1 헤드 터치스크린 SMD 재작업 스테이션의 제품 특징

1. 과열 보호 설계를 갖춘 첫 번째, 두 번째 영역.

2. 납땜 제거 및 납땜이 끝나면 경고가 발생합니다. 기계에는 진공 흡입 장치가 장착되어 있습니다.

납땜 제거 후 BGA 제거를 용이하게 하기 위한 펜입니다.

3. 중소형 표면 실장 장치(SMD)의 납땜 제거 및 납땜: BGA, QFP, PLCC, MLF 및

SOIC. 구성 요소는 PCB(핀셋 또는 진공 그리퍼)에서 수동으로 제거됩니다. 납땜을 하기 전,

구성요소는 적절한 정렬이 필요합니다.

4. 두 번째 온도는 다른 PCB 보드 외관 및 구성 요소에 따라 조정하여 방지할 수 있습니다.

PCB 하부 플레이트 부품과의 충돌;

2. 2 in 1 헤드 터치스크린 SMD 재작업 스테이션 사양

3. 2 in 1 헤드 터치스크린 SMD 재작업 스테이션 세부 정보

1.2 독립 히터(열풍 및 적외선);

2.HD 디지털 디스플레이;

3.HD 터치스크린 인터페이스, PLC 제어;

4.Led 전조등;

4. 2 in 1 헤드 터치스크린 SMD 재작업 스테이션을 선택하는 이유는 무엇입니까?

5. 2 in 1 헤드 터치스크린 SMD 재작업 스테이션 인증서

6. 2 in 1 헤드 터치스크린 SMD 재작업 스테이션의 포장 및 선적

7. 2 in 1 헤드 터치스크린 SMD 재작업 스테이션 관련 지식

리솔더의 프로세스는 무엇입니까?

1, 번짐 솔더 페이스트: bga 볼. 납땜 품질을 보장하려면 적용하기 전에 PCB 패드에 먼지가 있는지 확인하십시오.

솔더 페이스트. 솔더 페이스트를 도포하기 전에 패드를 닦는 것이 가장 좋습니다. PCB를 서비스 데스크에 올려놓고

브러시를 사용하여 과도한 양의 솔더 페이스트를 패드 위치에 바르고 BGA를 사용하여 볼을 장착합니다. (도

많은 코팅

단락이 발생합니다. 반대로, 공기 용접은 쉽습니다. 따라서 솔더 페이스트 코팅은 다음과 같아야 합니다.

BGA 솔더볼의 먼지와 불순물을 제거하기 위해 균일하게 과다하게 배치됩니다. BGA 볼 성형용, str-

용접 결과를 확인하십시오).

2. 장착: BGA는 PCB에 장착됩니다. 실크 스크린 프레임은 BGA 패드를 정렬하기 위한 포지셔너로 사용됩니다.

PCB 보드의 패드로. BGA 프로파일의 방향 표시는 PCB에 연결되어야 합니다.

보드는 BGA 역방향을 피하기 위해 방향 표시에 해당합니다. 그래픽과 텍스트. 동시에

솔더 볼이 녹아 용접되면 솔더 조인트 사이의 장력으로 인해 불가피한 자체 정렬 결과가 발생합니다.

3, 용접: 철거 순서의 순서입니다. BGA 재작업 스테이션에 PCB 보드를 배치하면 다음이 보장됩니다.

BGA와 PCB 사이의 연결에 결함이 없습니다. 나는 공을 심는 bga를 모른다. des를 적용하십시오

오래된 온도 곡선을 클릭하고 용접부를 클릭합니다. 프로세스. 가열이 완료되면 제거할 수 있습니다.

능동냉각이 완료되어 수리가 완료되었습니다.
