휴대 전화 수리 기계 자동 재 작업 BGA 기계
우리는 완전 자동 BGA 재 작업 스테이션의 주요 제조업체이자 상인입니다. 이 기계는 첨단 기술과 다음 표준 및 산업 규범을 사용하여 제조됩니다. 이들은 IR 기술을 기반으로하는 다목적 BGA 재 작업 스테이션이며 SMD 재 작업 스테이션과 함께 사용할 수도 있습니다.
설명
CCD 카메라 광학 자동 bga rework station
기능 요약
☛ 자동 솔더링, 디 솔더링 및 마운팅, 디 솔더링이 완료되면 자동 픽업 칩.
☛ 칩 자동 공급 시스템이 활성화되었습니다.
☛ BGA 및 부품을 정밀하게 장착하기위한 HD CCD 광학 정렬 시스템. CCD 렌즈 자동 접는 & streching.
☛ 독립 MITSUBISHI PLC 내부의 움직임, 움직임을보다 안정적이고 정확하게 제어합니다.

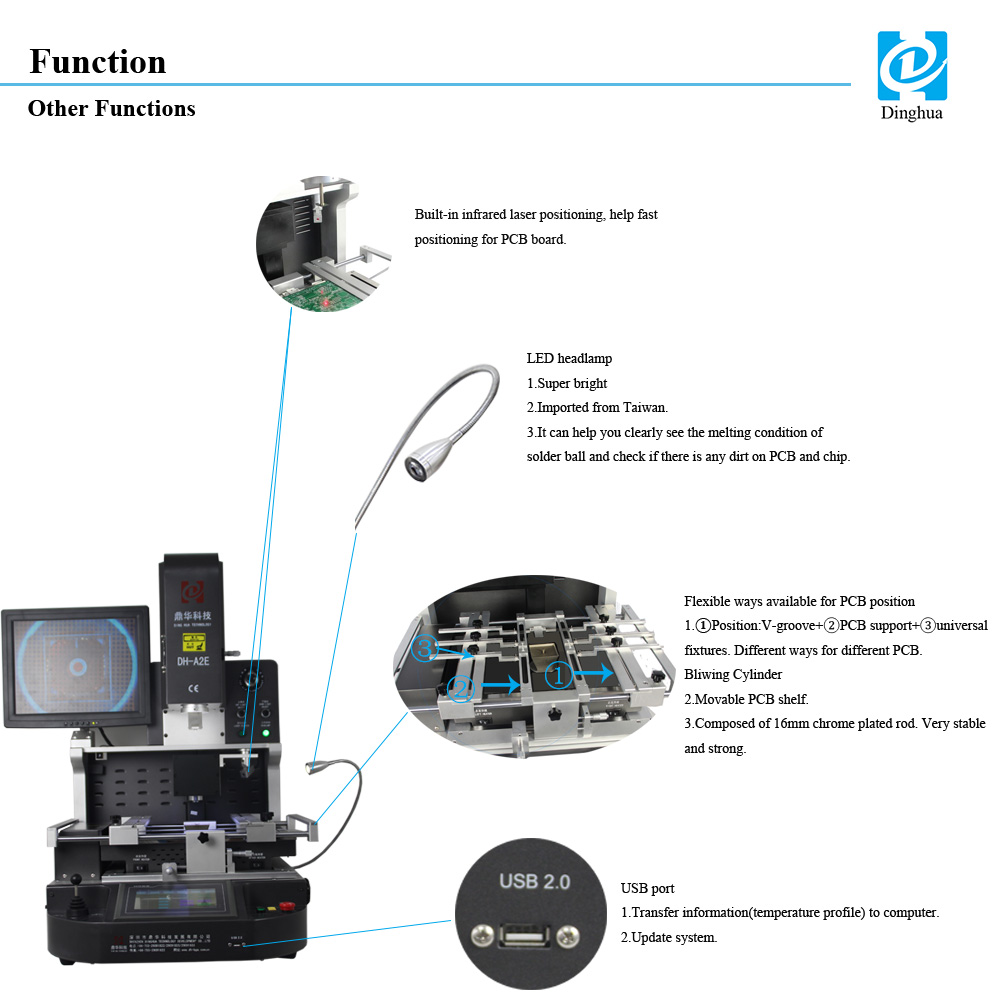

☛ BGA 칩 및 마더 보드의 빠른 위치 결정을위한 레이저 위치 결정.
☛ BGA 장착 정확도 0.01mm 이내, 수리 성공률 99.9 %.

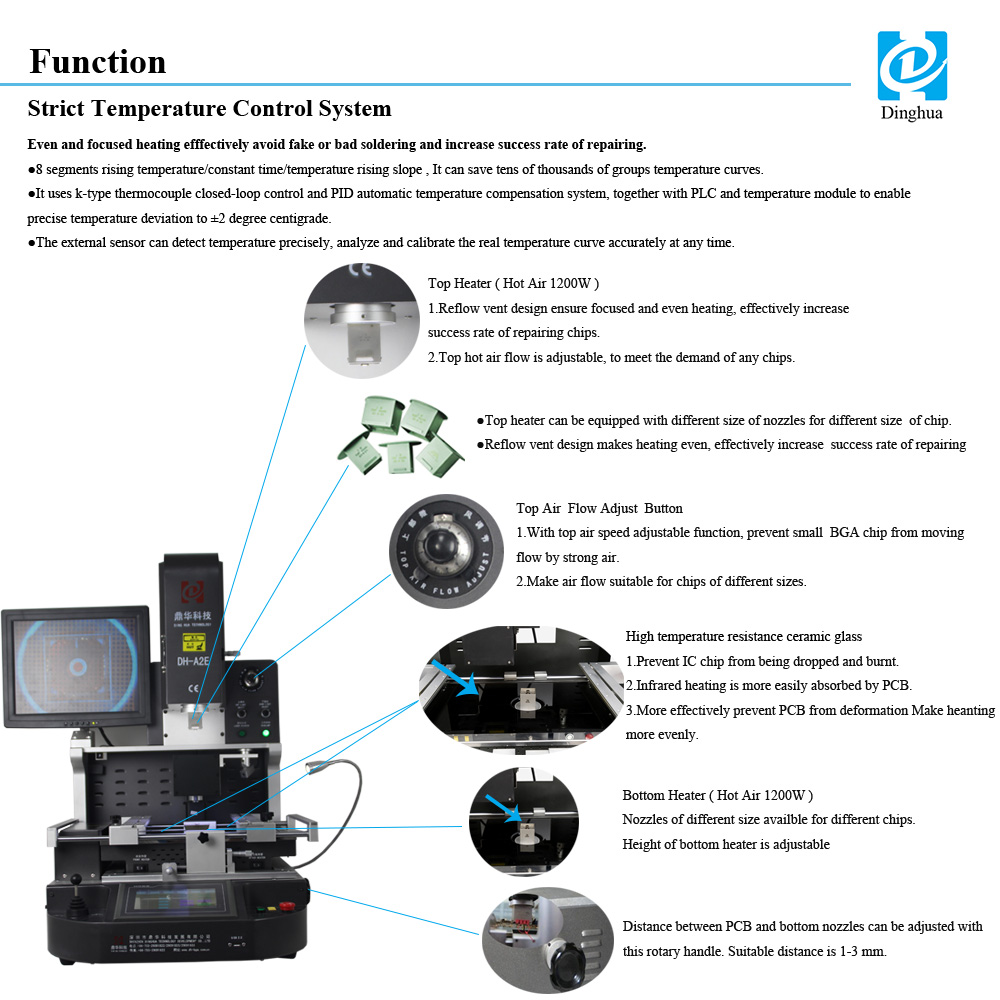

☛ 작은 칩의 요구를 충족시키기 위해 상단 공기 흐름 조정 버튼이 장착되어 있습니다.

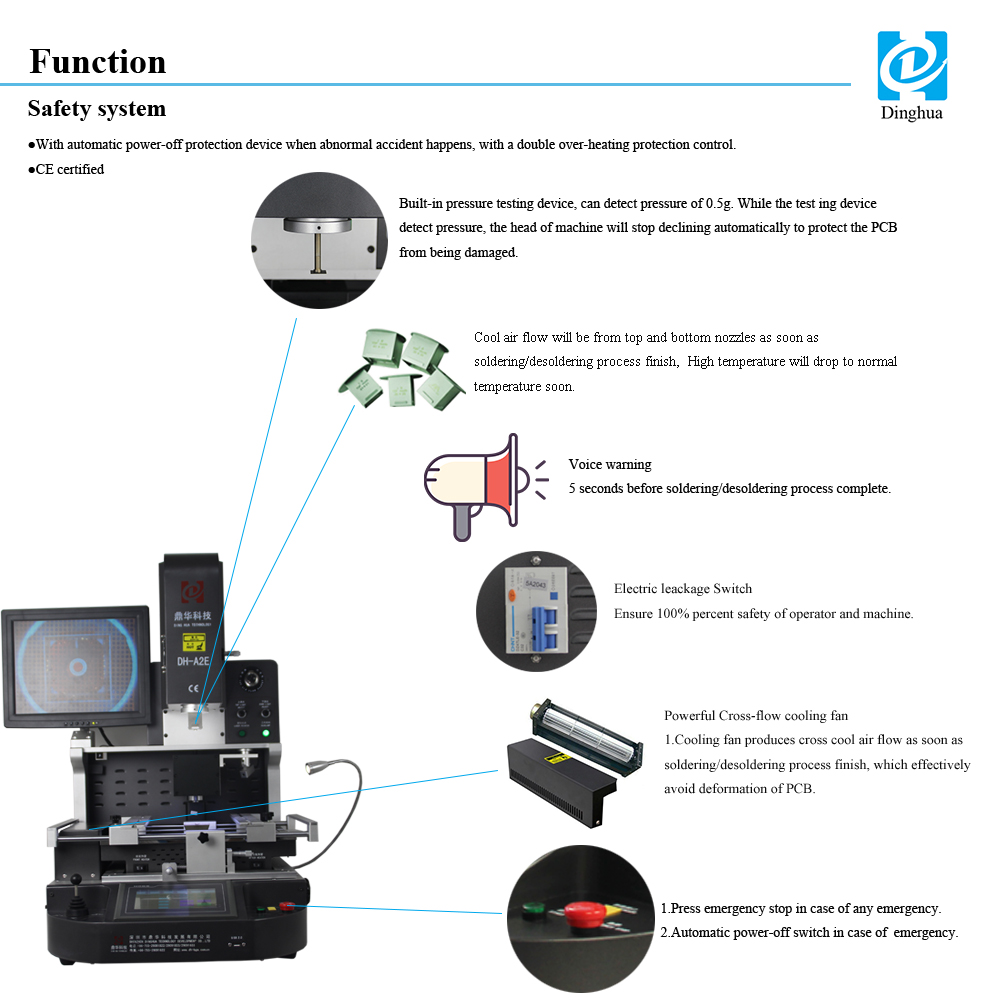

➡ 비상 보호 기능이있는 뛰어난 안전 기능.
☛ 사용자 친화적 인 조작, 다기능 인체 공학적 시스템.
제품 비디오 : https://youtu.be/S0-Hs2bHxDk
명세서 | |||
1 | 전체 전력 | 5300w | |
2 | 독립 히터 3 개 | 최고 뜨거운 공기 1200w, 더 낮은 뜨거운 공기 1200w, 아래 적외선 예열 2700w | |
삼 | 전압 | AC220V ± 10 % 50 / 60Hz | |
4 | 전기 부품 | 7 "터치 스크린 + 고정밀 지능형 임시 제어 모듈 + 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 + 레이저 위치 | |
5 | 온도 제어 | K- 센서 폐회로 + PID 자동 온도 보상 + 온도 모듈, 온도 정밀도 ± 2 ℃. | |
6 | PCB 위치 | V 홈 + 보편적 고정물 + 이동식 PCB 선반 | |
7 | 적용 가능한 PCB 크기 | 최대 370x410mm 최소 22x22mm | |
8 | 적용 가능한 BGA 크기 | 2x2mm ~ 80x80mm | |
9 | 치수 | 600x700x850mm (L * W * H) | |
10 | 순중량 | 70kg | |
