BGA 재작업 스테이션 자동

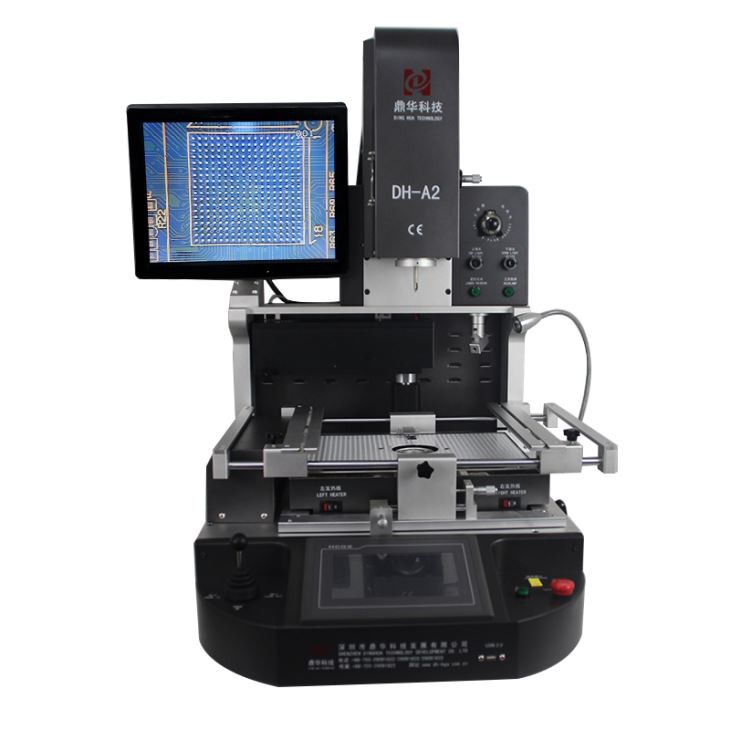

DH-A2 BGA 재작업 스테이션 자동

"BGA 재작업 스테이션 자동"이라는 용어는 재작업 또는

BGA(Ball Grid Array) 패키지 수리. BGA 패키지는 전자 제품, 특히

인쇄 회로 기판(PCB) 조립. BGA Rework Station 자동 기계는 다음을 처리하도록 설계되었습니다.

구성 요소를 손상시키지 않고 PCB의 BGA를 제거하고 교체하는 섬세하고 정밀한 프로세스

또는 보드. 이러한 기계는 일반적으로 적외선 가열 및 정밀 정렬 메커니즘을 사용하여

BGA가 보드에 올바르게 배치되고 납땜되었는지 확인합니다. 기계의 자동화 측면은

수동 재작업에 비해 프로세스가 더 빠르고 효율적이며 오류가 덜 발생합니다.

BGA 재작업 스테이션 자동 기능 부품

1.레이저 포지셔닝 DHA2 BGA Rework Station 적용

모든 종류의 마더보드 또는 PCBA와 함께 작동합니다.

땜납, reball, 다른 종류의 칩 제거: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, LED 칩.

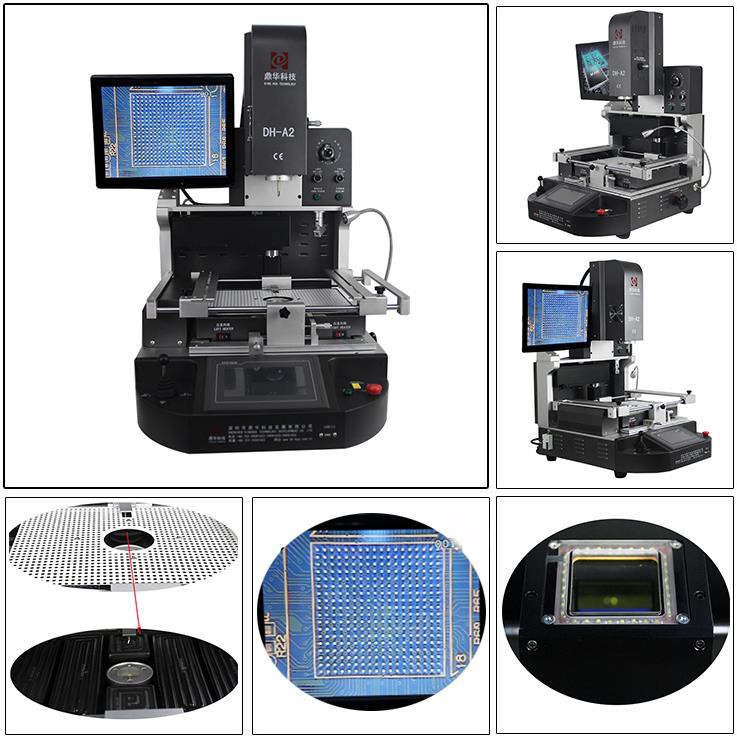

2. 제품의 특징광학 정렬 DHA2 BGA 재작업 스테이션

3. DHA2 BGA 재작업 스테이션 사양

4.레이저 포지셔닝 DHA2 BGA 재작업 스테이션 세부 사항

5. 우리를 선택하는 이유DHA2 BGA 재작업 스테이션 분할 비전?

1). 정밀도 및 정확도: 분할 비전 기능은 인쇄 회로에서 BGA의 정밀한 정렬을 제공합니다.

재작업 과정에서 보드(PCB)를 사용하여 성공적인 결과를 보장

2).사용하기 쉬움: DHA2 BGA Rework Station Split Vision은 사용자 친화적이고 직관적으로 작동하도록 설계되었습니다.

모든 기술 수준의 기술자에게 이상적입니다.

3).Automated process: rework process의 자동화는 human error의 위험을 제거하고

프로세스를 보다 효율적이고 일관되게 처리합니다.

4).고품질 결과: 기계의 정밀한 정렬, 적외선 가열 및 열풍 재작업 기능은 다음과 같은 결과를 가져옵니다.

고품질의 안정적인 BGA 연결.

5) 비용 효율적: BGA 재작업 스테이션에 투자하면 필요성이 줄어들기 때문에 장기적으로 시간과 비용을 절약할 수 있습니다.

수동 재작업을 위해 프로세스의 효율성을 높입니다.

6.증명서자동 DHA2 BGA 재작업 스테이션

UL, E-MARK, CCC, FCC, CE ROHS 인증서. 한편, 품질 시스템을 개선하고 완벽하게 하기 위해,

Dinghua는 ISO, GMP, FCCA, C-TPAT 현장 감사 인증을 통과했습니다.

7. 포장 및 배송CCD 카메라가 장착된 DHA2 BGA 재작업 스테이션

8. 선적광 정렬 기능이 있는 레이저 DHA2 BGA 재작업 스테이션

DHL/TNT/페덱스. 다른 운송 기간을 원하시면 알려주십시오. 우리는 당신을 지원할 것입니다.

9. 지불 조건

은행 송금, 웨스턴 유니온, 신용 카드.

다른 지원이 필요한 경우 알려주십시오.

10. DH-A2 BGA 재작업 스테이션 방법 공장?

11. DH-A2 BGA Rework Station 사용 노하우는 모델에 따라 다를 수 있습니다.

포함된 단계에 대한 일반적인 개요는 다음과 같습니다.

1.) 준비: BGA가 있는 PCB와 같이 필요한 모든 도구와 재료를 수집합니다.

재작업, 새로운 BGA, 납땜 페이스트 및 납땜 인두. PCB와 새 BGA를 청소하여

어떤 오염 물질을 ove.

2.) 정렬: PCB의 BGA를 기계의 정밀 정렬 메커니즘으로 정렬하여

올바른 위치에 있는지 확인하십시오.

3.)가열: 적외선 가열 메커니즘을 사용하여 BGA를 필요한 온도로 가열합니다. 이 w-

BGA가 더 유연해지고 쉽게 제거할 수 있도록 도와줍니다.

4.) 제거: PCB에서 오래된 BGA를 부드럽게 제거하기 위해 상부 및 하부 핫 에어 건을 사용하십시오. 하지 않도록 주의

PCB 또는 주변 구성 요소를 손상시킵니다.

5.) 청소: 새 BGA가 배치될 PCB 영역을 청소하여 기판에 남아 있는 잔류물을 제거합니다.

오래된 BGA.

6. ) 배치: 새 BGA가 배치될 PCB의 패드에 솔더링 페이스트를 바릅니다. 정렬

정밀 정렬 메커니즘을 갖춘 새로운 BGA, 핫 에어 건을 사용하여 솔더링 페이스트 리플로우

새 BGA를 PCB에 단단히 부착합니다.

7.)냉각: 납땜 후 새 BGA를 실온으로 식히십시오.
