광학 ipad bga 재 작업 기계
1. 빠른 미리보기:
Dinghua DH-A2E BGA 재작업 스테이션은 우수한 안전 기능과 비상 보호 기능을 갖추고 있습니다.
안전 문제. 또한 다기능 및 혁신적인 디자인으로 Dinghua 기계는 원 스톱 Romoving을 만들 수 있습니다.
장착 및 납땜. 저희 공장을 방문해 주셔서 감사합니다.
1. 사양
사양 | ||
1 | 총 전력 | 5300w |
2 | 3개의 독립적인 히터 | 상단 열풍 1200w, 하단 열풍 1200w, 하단 적외선 예열 2700w |
3 | 전압 | AC220V±10% 50/60Hz |
4 | 전기 부품 | 7인치 터치스크린과 고정밀 지능형 온도 제어 모듈 플러스 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 플러스 레이저 포지셔닝 |
5 | 온도 제어 | K-센서 폐쇄 루프 및 PID 자동 온도 보상 및 온도 모듈, 온도 정확도는 ±2도 이내입니다. |
6 | PCB 포지셔닝 | V 홈 및 범용 고정 장치와 이동식 PCB 선반 |
7 | 적용 가능한 PCB 크기 | 최대 370x410mm 최소 22x22mm |
8 | 적용 가능한 BGA 크기 | 2x2mm~80x80mm |
9 | 치수 | 600x700x850mm(길이*폭*높이) |
10 | 순중량 | 70kg |
2. DH-A2E BGA 재작업 스테이션의 제품 특징 및 적용
DH-A2E BGA 재작업 스테이션 주요 기능:
주요 특징:
◆ 다기능 인체공학적 시스템
① 하단 히터는 상하 조절이 가능합니다.
② 설치 및 교체가 용이한 360도 회전이 가능한 모든 종류의 자기 상단 및 하단 노즐을 채택했으며,
맞춤형 크기를 사용할 수 있습니다.
③ 범용 고정 장치 및 V 홈 브래킷과 함께 X 축을 따라 이동할 수 있는 다기능 PCB 지지 선반-
모든 종류의 PCB 포지셔닝에 적합한 ket.
◆ 뛰어난 안전 기능
기계는 CE 인증을 보장합니다. 비상 버튼이 장착되어 있습니다. 또한 주변에 음성 경고가 있습니다.
솔더링/디솔더링 프로세스가 완료되기 5초 전. 이상시 자동 전원 차단 보호 장치로-
이중 과열 보호 제어로 잘못된 사고가 발생합니다.
DH-A2E BGA 재작업 스테이션 애플리케이션
이 기계는 PCB 마더보드의 깨진 BGA(Ball Grid Array 패키지) 칩셋을 수리하는 데 사용됩니다.

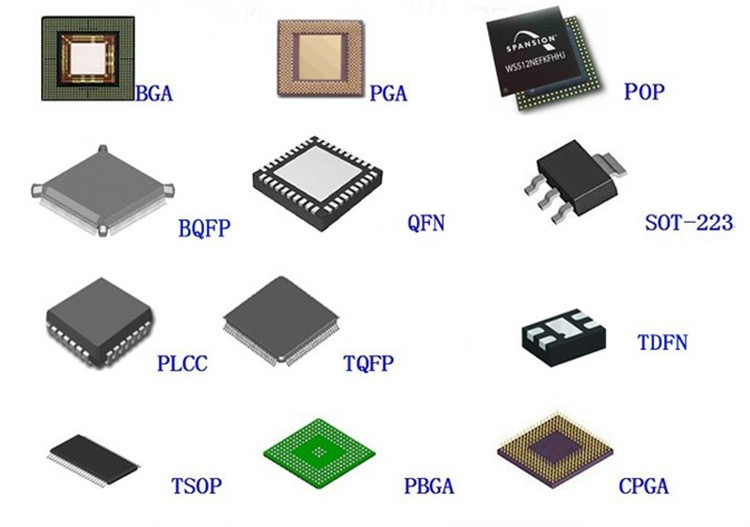

BGA 적용
1. 노트북 및 데스크탑 PCBA
2.Xbox one, Play Station 4와 같은 게임 콘솔
3. 휴대폰 PCBA
4.TV&TV 셋톱박스 마더보드
5. 서버, 프린터, 카메라 등 마더보드

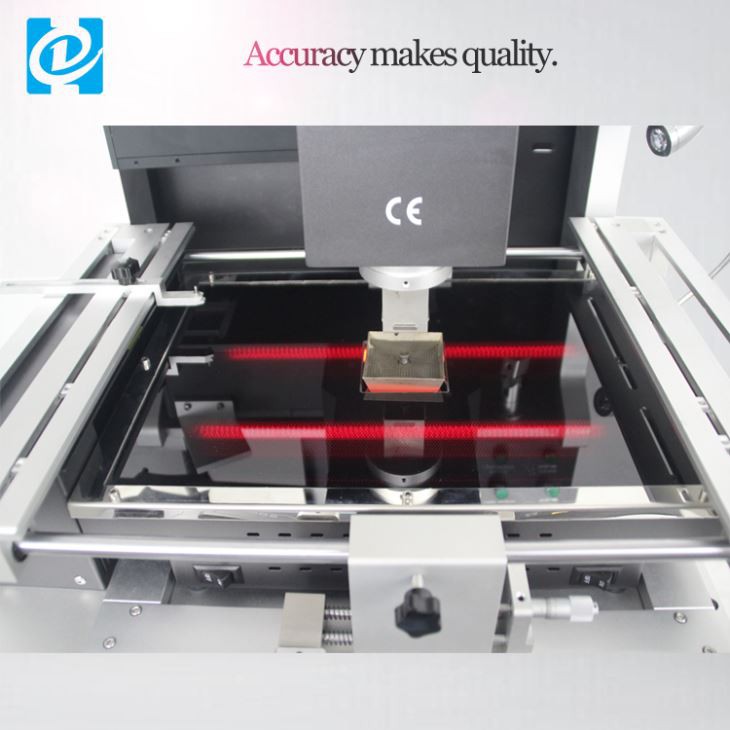

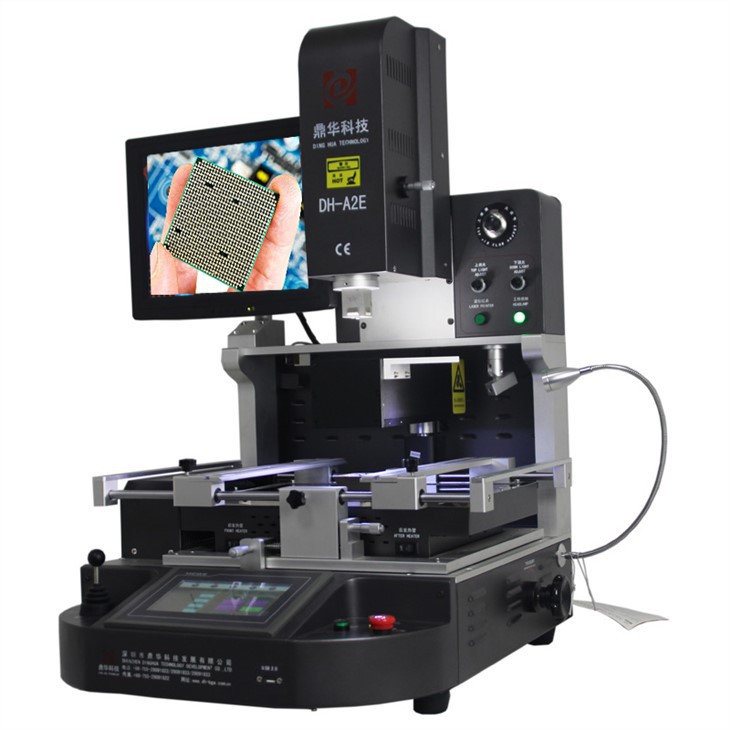

4.A2E BGA REWORK STATION 상세 이미지
3. 회사개요
회사 소개
우리 공장 및 BGA 재작업 스테이션의 일부 사진
부엌

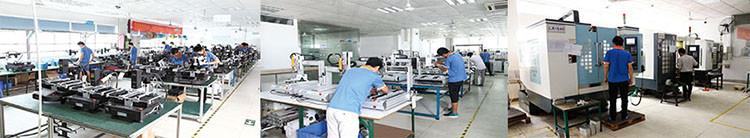

제조 라인

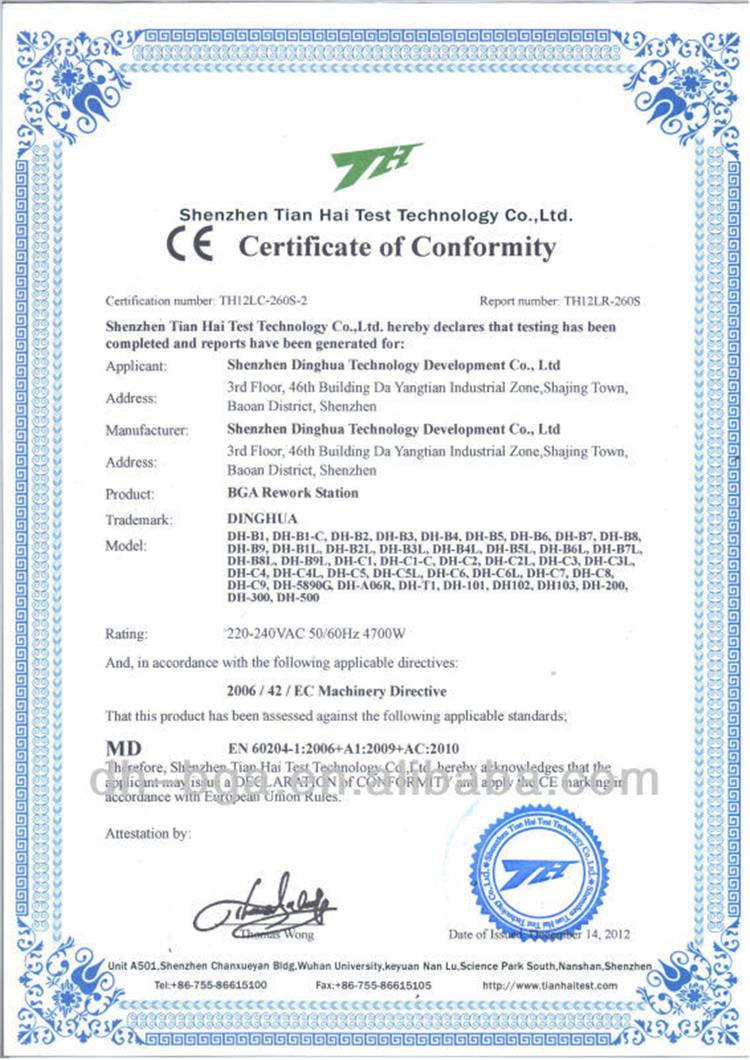

아래와 같이 CE 인증
고객의 일부

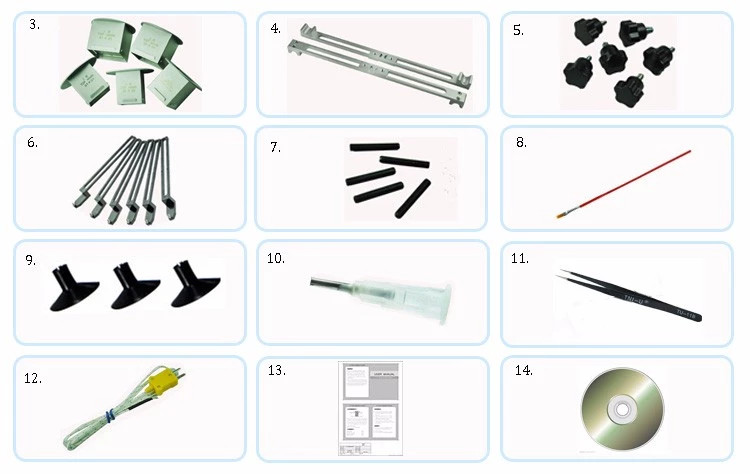

6. DH-A2E BGA REWORK STATION의 포장 및 배송 및 서비스
7. FAQ
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
A: 우리는 10년 이상의 제조 및 대외 무역을 가진 공장이며 또한 가장 큰 작업장 중 하나입니다.
중국의 이 산업에는 자체 R&D 엔지니어링 팀도 있습니다.
Q: 지불 방법은 무엇입니까?
A: 은행 송금, WesterUnion, Paypal 등의 지불 조건을 수락합니다.
Q: BGA 칩 수리 단계는 무엇입니까?
A: 1) PCB 마더보드에서 BGA 칩셋을 떼어내는 것을 디솔더링이라고 합니다.
2) 패드 청소.
3) BGA 청소 및 리볼링 또는 직접 새 것으로 교체 ---리볼링 키트 및 액세서리 사용 필요
4) BGA 칩셋의 위치 지정 ---광학 정렬 카메라가 있는 BGA 재작업 스테이션은 위치를 쉽게 지정하고
효율적으로.
5) PCB에 BGA 칩셋을 납땜합니다.
