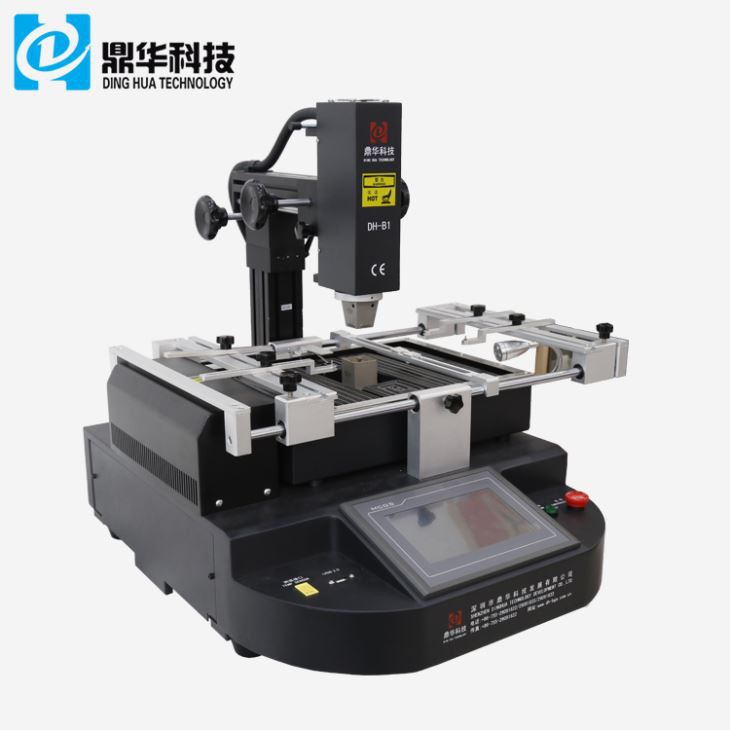

터치스크린 의료 기기 BGA 재작업 기계

                                  T아야S크린M교육E장비BGA R일하다M아친

1. 신청 of T아야S크린M교육E장비BGA R일하다M아친

컴퓨터, 스마트폰, 노트북, MacBook 로직 보드, 디지털 카메라, 에어컨, TV 및 기타 전자 장비의 마더보드

의료 산업, 통신 산업, 자동차 산업 등

다른 종류의 칩에 적합: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED 칩.

2.제품특징 of T아야S크린M교육E장비BGA R일하다M아친

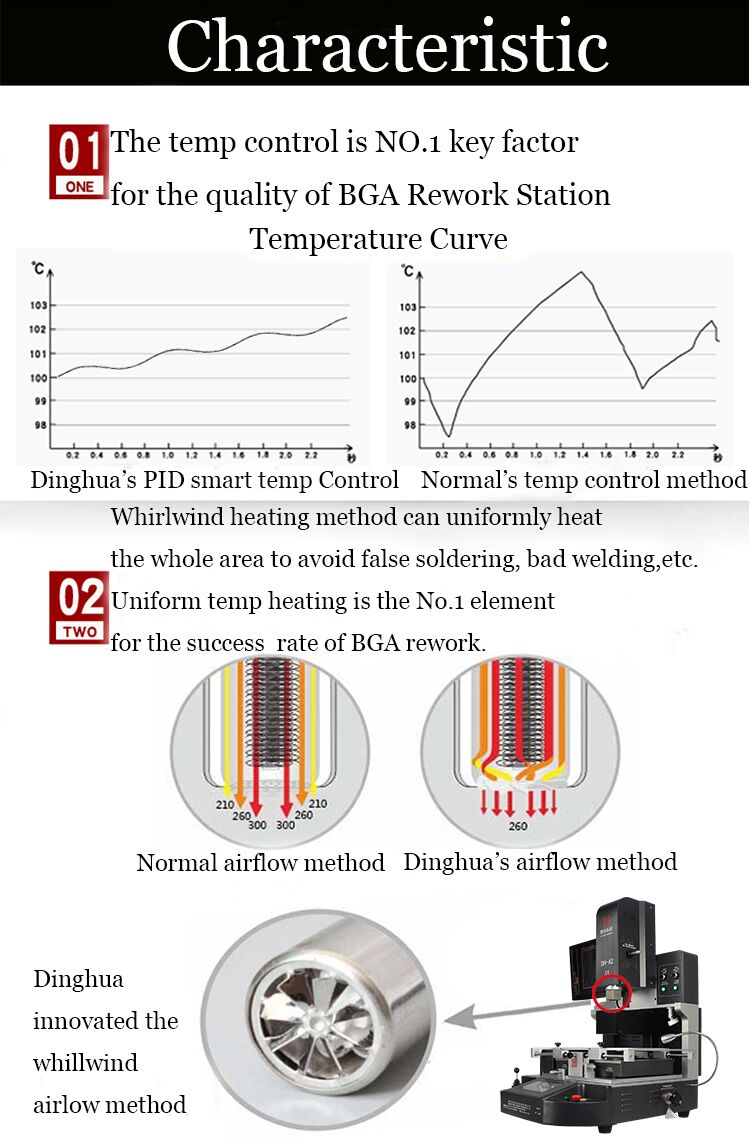

• 높은 칩 수리 성공률. 정확한 온도 제어는 솔더 볼의 재질에 따른 온도 변화를 보장합니다.

• 간단한 조작

인간화 디자인으로 기계를 쉽게 작동할 수 있습니다. 일반적으로 작업자는 10분 안에 사용법을 배울 수 있습니다. 특별한 직업 경험 없음

또는 기술이 필요하므로 회사의 시간과 에너지를 절약할 수 있습니다.

• 정밀한 온도 제어. PCB의 다른 구성 요소가 손상되지 않은 상태에서 대상 칩을 납땜 또는 납땜 제거할 수 있습니다.

•인간화 설계로 기계 작동이 용이합니다. 일반적으로 작업자는 10분 안에 사용법을 배울 수 있습니다. 특별한 직업 경험 없음

또는 기술이 필요하므로 회사의 시간과 에너지를 절약할 수 있습니다.

• 우수한 재료는 긴 수명을 보장합니다. 교차 흐름, 상부 및 하부 냉각 팬은 가열 프로세스가 자동으로 기계를 냉각시킵니다.

기계의 열화 및 노후화를 효과적으로 방지합니다.3-난방 시스템에 대한 1년 보증이 제공됩니다.

• 평생 무제한 기술 지원 및 무료 교육이 제공됩니다.

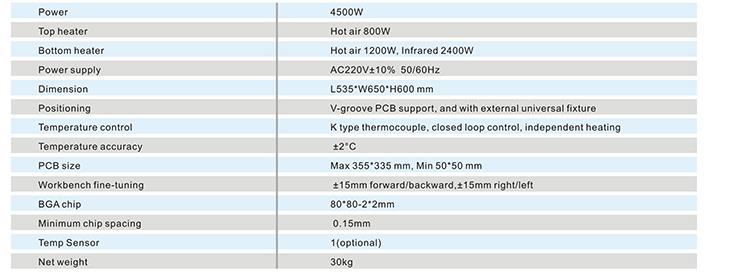

3. 사양 of T아야S크린M교육E장비BGA R일하다M아친

4.자세히 of T아야S크린M교육E장비BGA R일하다M아친

1. HD 터치 스크린 인터페이스;

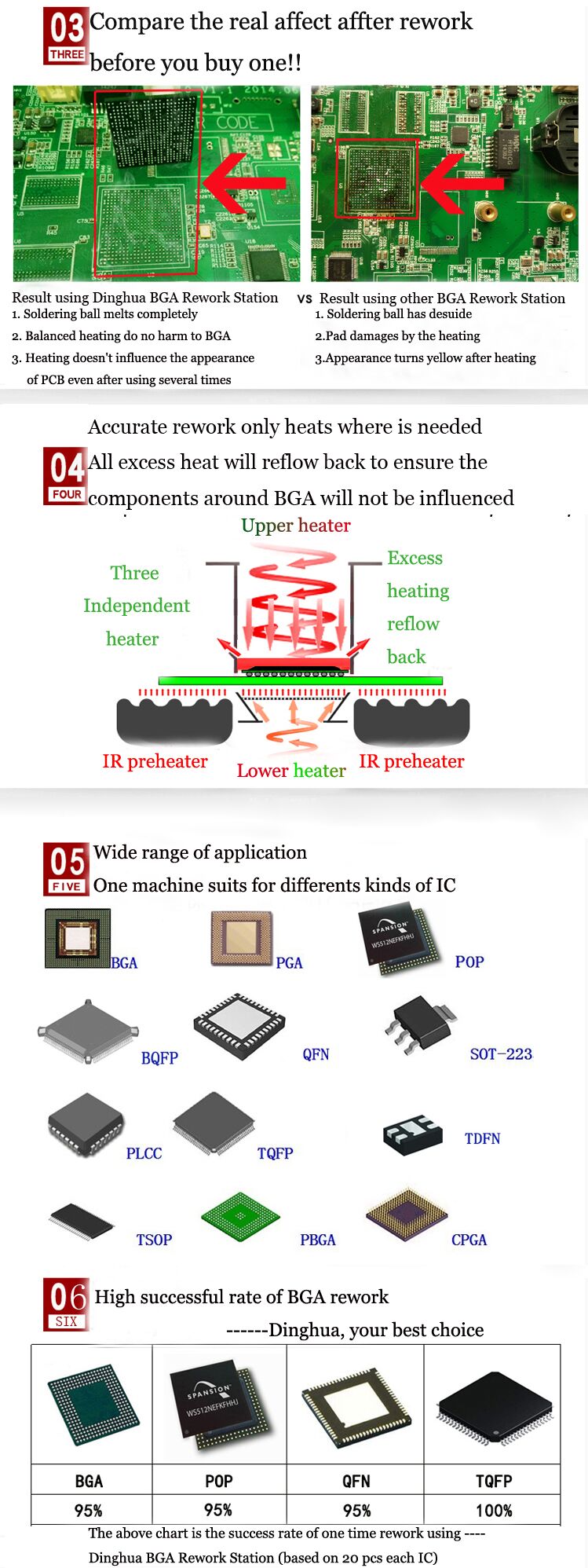

2. 3개의 독립적인 히이터 (뜨거운 공기 & 적외선);

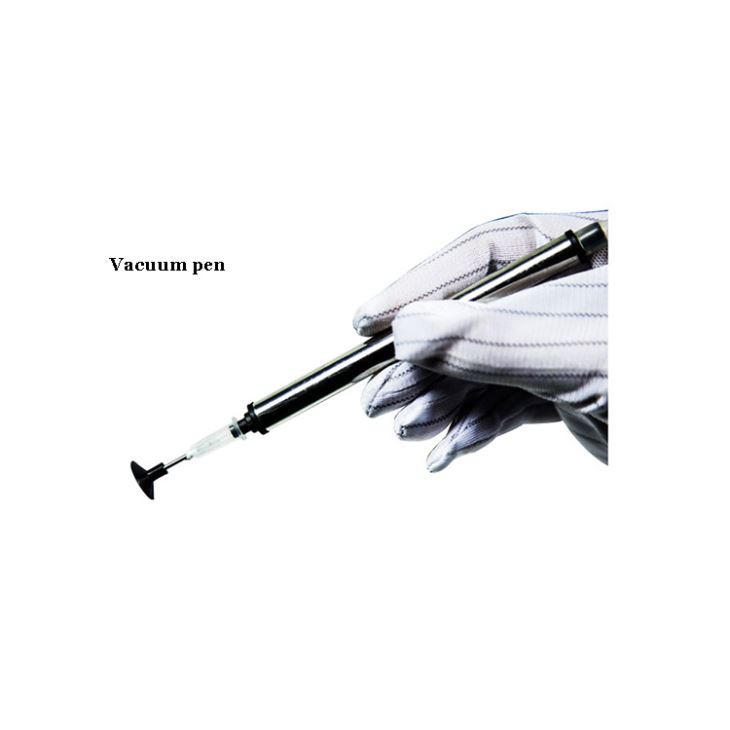

3. 진공 펜;

4.Led 전조등.

5.우리를 선택해야 하는 이유 T아야S크린M교육E장비BGA R일하다M아친?

6.의 증명서 T아야S크린M교육E장비BGA R일하다M아친

7.포장 및 배송 T아야S크린M교육E장비BGA R일하다M아친

8. 관련 지식

PCB 솔더 마스크와 플럭스의 역할

납땜 저항은 오늘날의 인쇄 회로 기판 기술에서 중요한 부분입니다. PCB 솔더 레지스트의 사용이 보편화되었습니다.

땜납이 없는 인쇄 회로 기판이 일부 주택 건축 회로를 제외하고 적용 범위에 저항하는 것을 보는 것이 가장 이례적입니다.

오늘날에는 심지어 많은 프로토타입 기판에도 솔더 마스크가 있으므로 상업 생산에 사용하는 인쇄 회로 기판은 다음과 같이 말할 수 있습니다.

보편적이어야 합니다.

인쇄 회로 기판 납땜 목적

그 이름에서 알 수 있듯이 인쇄 회로 기판 영역을 인쇄 회로 기판으로부터 보호하기 위해 회로 기판에 솔더 마스크가 덮여 있습니다.

땜납을 가져온 것입니다. 이런 식으로 솔더로 덮인 영역, 즉 구성 요소가 있는 영역만 실제로 있으면 됩니다.

솔더 레지스트가 없고 솔더링이 가능한 솔더링할 영역으로 많은 이점을 제공합니다. 중요한 것은 오직

솔더가 있는 곳에 필요하며 솔더 브리지의 일부 영역에서 부식을 방지하여 도달하는 솔더 브리지의 작은 단락이 필요합니다.

납땜을 크게 줄일 수 있습니다. 이것은 오늘날 많은 인쇄 회로 기판의 미세 피치가 다음을 의미하기 때문에 점점 더 중요합니다.

용접 공정의 작은 솔더 트랙이 브리지와 단락을 일으킬 가능성이 있다는 것입니다. 장소의 구성 요소가 있는 영역

솔더 마스크가 문제를 제한하는 곳은 솔더링될 것이며 이러한 영역은 그에 따라 설계될 수 있습니다.

솔더가 작은 브리지를 유발하는 것을 방지하는 기능 외에도 인쇄 회로 기판의 솔더는 기판에 저항합니다.

보호막 역할을 합니다. 솔더 마스크는 전기 절연 및 산화 및 부식 방지 기능을 제공합니다. 이 기간

특히 유해한 물질에 노출되는 경우 인쇄 회로 기판의 전반적인 신뢰성을 높일 수 있습니다.

PCB 플럭스란 무엇입니까?

인쇄 회로 기판용 솔더 마스크는 제조 중에 인쇄 회로 기판에 적용되는 영구 수지 기반 코팅입니다.

베어 보드의. 솔더 레지스트는 표면을 캡슐화하고 보호하는 일반적으로 녹색 색상의 수지 제형의 영구 코팅입니다.

솔더 조인트의 특정 영역을 형성하는 데 필요한 경우가 아니면 모든 인쇄 회로 기판의 기능.

녹색은 솔더 레지스트에 가장 널리 사용되는 색상이지만 거의 모든 색상을 사용할 수 있습니다. 정밀한 유지가 어려울 수 있지만

색상, 거의 모든 색상을 만들 수 있습니다. 그러나 녹색에서 다른 인기 있는 색상은 빨간색과 파란색입니다.

PCB 솔더 마스크 적용

인쇄 회로 기판의 솔더 마스크가 오늘날의 표면 실장 기술인 SMT의 매우 정밀한 요구 사항을 충족할 수 있도록 하기 위해

인쇄 회로 기판, 액체 감광성(LPI) 솔더 레지스트가 사용됩니다. 이전에 인쇄 회로 기판 납땜은 스텐실 인쇄를 사용했습니다.

스크린 인쇄는 신청을 저항합니다.

LPI 프로세스는 이전에 사용되었던 솔더 마스크와 매우 다릅니다. LPI는 코팅 및 이미징 작업을 분리하여 최고의 성능을 달성합니다.

정밀도 수준. 베어 PCB 제조업체에서 PCB 솔더 마스킹에 사용하는 재료는 액상 광중합체 형태이며 에폭시를 사용합니다.

또는 에폭시-아크릴레이트 수지 기술로 보드 전체가 재료로 코팅됩니다. 재료의 두께는 일반적으로 약 30 미크론에서 20

베어 보드 위의 미크론. 플럭스가 코팅된 레지스트 재료가 건조되면 원하는 이미지 패턴에 노출된 후 펴서 얻을 수 있습니다.

원하는 솔더 레지스트 패턴. 그런 다음 경화 후 솔더 마스크를 개발하여 견고하고 내구성 있는 마무리를 제공하도록 합니다.
