적외선 SMT 납땜 시스템 DH-A2

1. HD CCD CCD 광학 정렬 위치 2. 비상 보호 기능을 갖춘 우수한 안전 기능 3. 상단 가열 헤드 및 장착 헤드 2 디자인 4. 칩의 수요를 충족하도록 조정할 수 있습니다.

문의 보내기

설명

적외선 SMT 납땜 시스템 DH-A2

Shenzhen Dinghua Technology의 DH -A2는 휴대폰, 노트북, 게임 콘솔 및 전자식 마더 보드 수리에 맞게 조정 된 반자동 / 하이브리드 IR + Hot -Air SMT 재 작업 스테이션입니다. . 통합됩니다.

상단 및 하단 열기 히터 (각각 1,200W)
바닥 적외선 사전 해방 구역 (≈ 2,700–3, 000 W)
CCD 카메라가있는 비전 시스템 및 정확한 정렬을위한 옵션 레이저 위치 .
내장 된 산업용 PC / PLC 및 터치 스크린 HMI, 자동 / 수동 모드, 진공 픽업, 위치 감지, 프로파일 스토리지 및 분석 지원

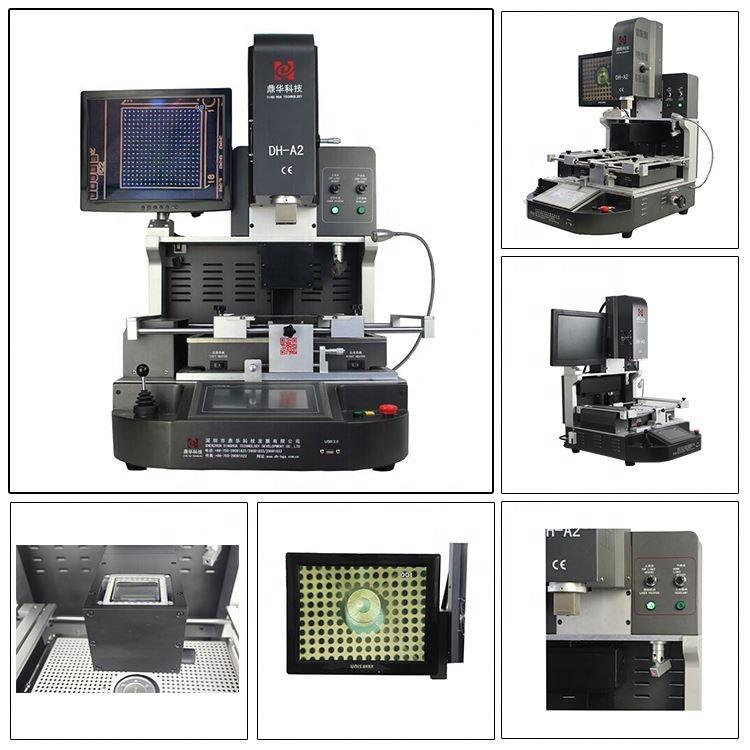

product-1-1

명세서
1	총 전력	5300w
2	3 개의 독립 히터	최고 열기 1200W, 하위 열기 1200W, 바닥 적외선 예열 2700W
3	전압	AC220V ± 10% 50/60Hz
4	전기 부품	7 ''터치 스크린 + 고 정밀 지능형 온도 제어 모듈 + 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 + 레이저 포지셔닝
5	온도 제어	K- 센서 폐쇄 루프 + PID 자동 온도 보상 + 온도 모듈, 온도 정확도 ± 2도 .
6	PCB 포지셔닝	V- 그루브 + 범용 비품 + 이동식 PCB 선반
7	적용 가능한 PCB 크기	최대 370x410mm 최소 22x22mm
8	적용 가능한 BGA 크기	2x2mm ~ 80x80mm
9	치수	600x700x850mm (lwh)
10	순 중량	64kg

고급 기능

① 최고 열기 흐름은 다양한 칩의 요구 사항을 충족하도록 조정 가능합니다 .
② 자동 탈선, 장착 및 납땜을 지원합니다 .

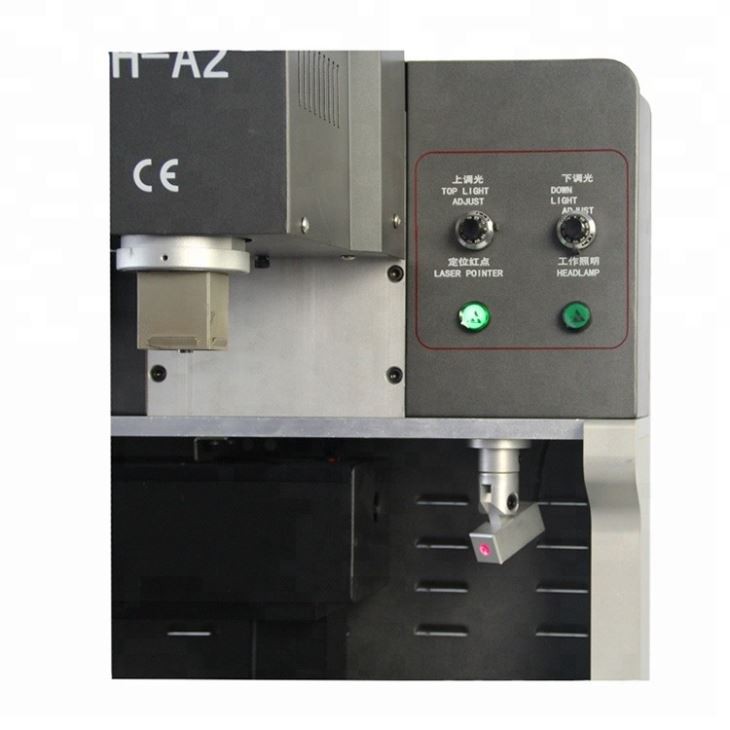

③ 빠른 PCB 정렬을위한 내장 레이저 포지셔닝 시스템 .
3 개의 독립 히터가있는 적외선 가열 시스템 .
⑤ 마운팅 헤드는 PCB 손상을 방지하기위한 내장 압력 감지 장치가 포함되어 있습니다 .
⑥ 마운팅 헤드의 내장 진공 청소기는 탈색이 완료된 후 BGA 칩을 자동으로 픽업합니다 .

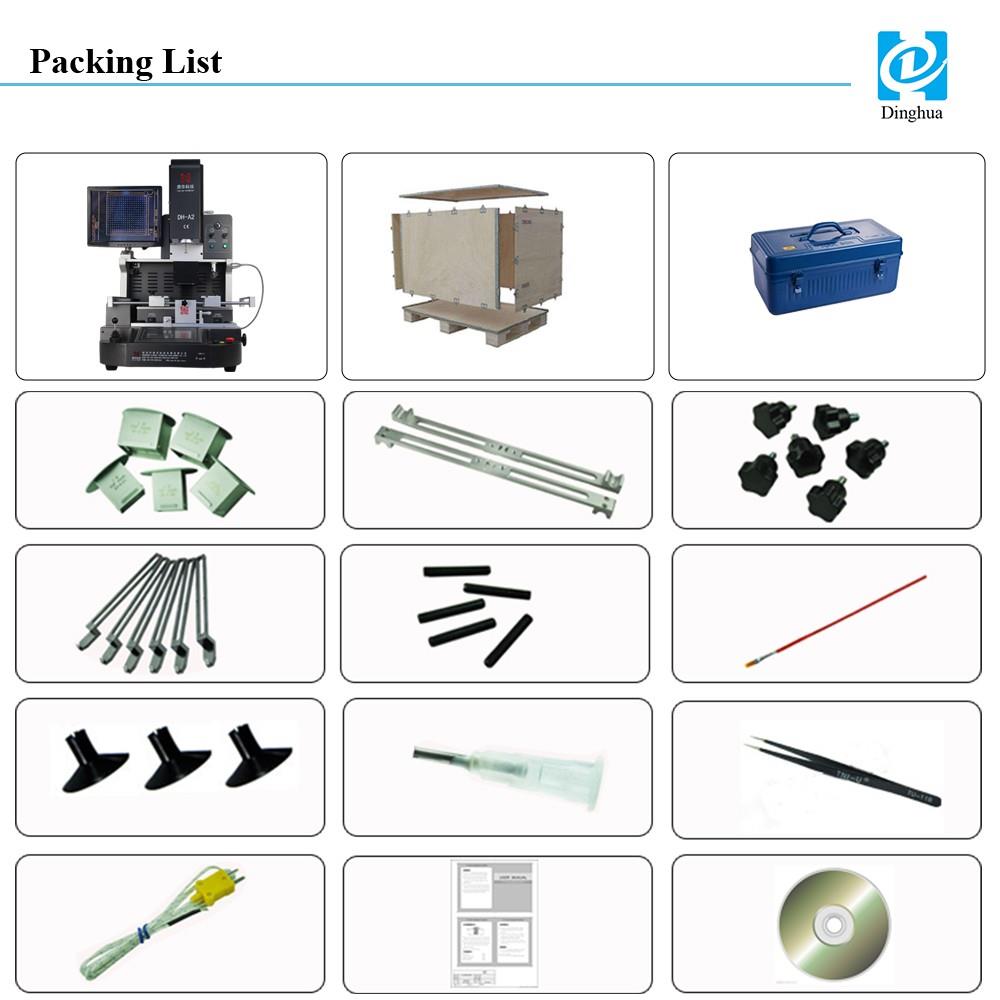

A2 packing list
