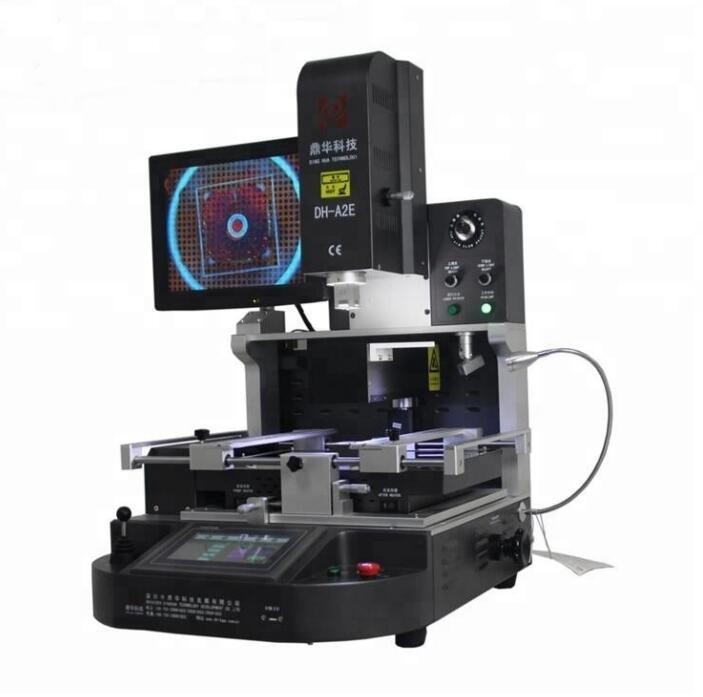

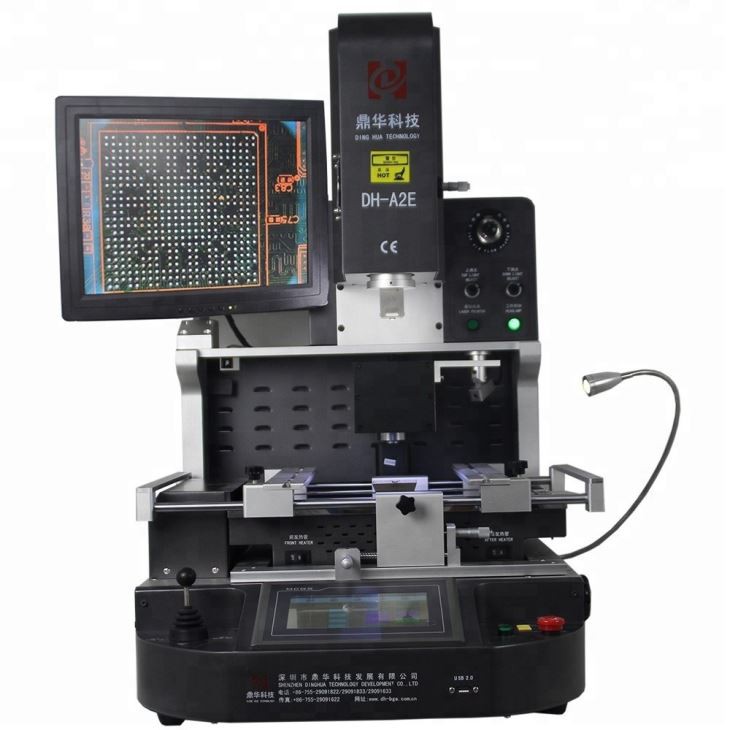

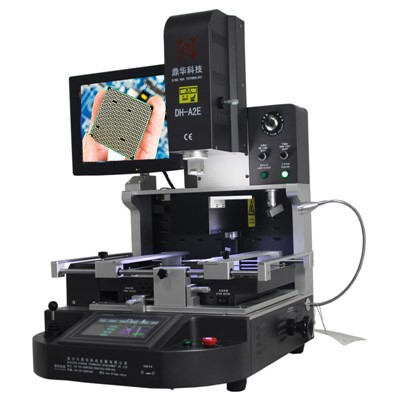

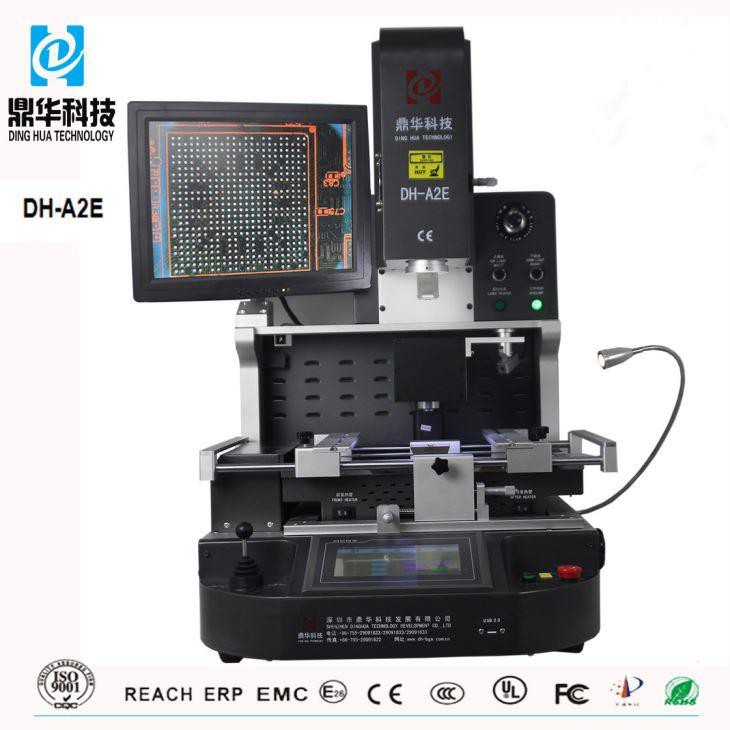

광학 정렬 모바일 IC 수리 도구

광학 정렬 모바일 IC 수리 도구

광학 정렬 모바일 IC 수리 도구는 스마트폰과 같은 모바일 장치의 집적 회로(IC)를 정밀하게 수리하고 정렬하는 데 사용되는 전문 장비입니다. 종종 BGA 재작업 스테이션의 일부인 이러한 도구에는 IC를 정확하게 배치하기 위한 현미경이나 카메라와 같은 고정밀 광학 시스템이 포함됩니다. BGA 칩과 같은 소형 구성 요소를 회로 기판 패드와 올바르게 정렬합니다. 또한 이 시스템에는 자동화된 기능과 정밀한 온도 제어 기능을 갖춘 납땜 또는 재작업 장비가 포함되어 있어 안전하고 효율적인 수리가 가능합니다.



BGA 볼 및 주석 납땜 제거



명세서:

1	총 전력	5200w
2	독립히터 3개	상단 열기 1200w, 하단 열기 1200w, 하단 적외선 예열 2700w
3	전압	AC220V±10% 50/60Hz
4	전기부품	7'' 터치 스크린 + 고정밀 지능형 온도 제어 모듈 + 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 + 레이저 포지셔닝
5	온도 조절	K-센서 폐쇄 루프 + PID 자동 온도 보상 + 온도 모듈, 온도 정확도 ±2도 이내.
6	PCB 포지셔닝	V 홈 + 범용 고정 장치 + 이동식 PCB 선반
7	적용 가능한 PCB 크기	최대 370x410mm 최소 22x22mm
8	적용 가능한 BGA 크기	2x2mm~80x80mm
9	치수	600x700x850mm(길이*너비*높이)
10	순중량	70kg

신청:



특성:

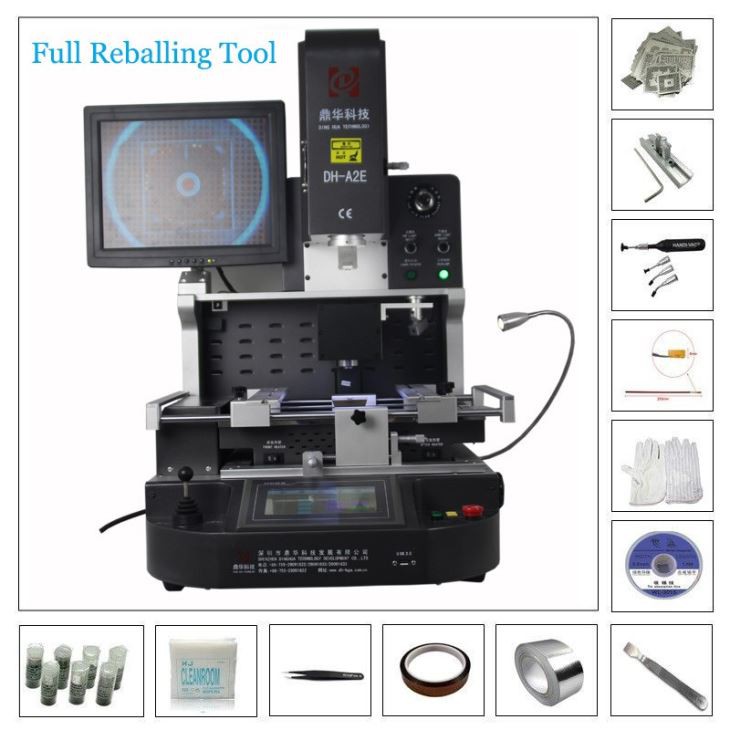

포장 목록:

재료: 강한 나무 케이스 + 나무 막대 + 필름이 있는 증거 진주 면

1pc 광학 정렬 모바일 IC 수리 도구

1pc 브러시 펜

1pc 사용 설명서

1pc CD 비디오

3pcs 상단 노즐

2pcs 하단 노즐

6pcs 보편적인 정착물

6개 고정 나사

4pcs 지원 나사

1개 핀셋

빨판 크기: 직경 2,4,8,10,11mm

내부 육각형 스패너: M2/3/4

차원: 81*76*85CM

총중량: 115kg



자주 묻는 질문(FAQ)

1. 패키지는 어떻게 되나요? 유통과정은 안전한가요?

튼튼한 견목 케이스, 나무 막대, 필름으로 감싼 프루프 펄 코튼이 모두 함께 작동하여

운송 전반에 걸쳐 기계가 안전하게 보호됩니다.

2. 어떻게 배송되나요? 기계가 도착하는 데 얼마나 걸리나요?

일반적으로 DHL, FedEx, UPS 등의 택배로 약 5일 정도 소요됩니다.

또는 비행기(Door to Airport Service)로 이동하여 약 3일 안에 도착할 수 있습니다.

대신 보트를 타고 항구까지 이동할 수 있습니다. 최소 CBM 필요량은 1 CBM이며 여행에는 30일이 소요됩니다.

3. 보증을 제공할 수 있습니까? 구매 후 지원은 어떻게 되나요?

기계의 보증 기간은 1년이며 기술 지원은 무료입니다.

당사 기계 중 하나를 구입하시면 기술 지원과 교육용 영상이 첨부되어 제공됩니다.

장비에.

4. 이 기계를 사용하는 것은 간단합니까? 기술이 없어도 효과적으로 사용할 수 있나요?

실제로 우리 기계는 작동하기 쉽게 만들어졌습니다. 사용법을 배우는 동안 일반적으로 두 시간이 걸립니다.

그리고 3시간, 당신이 숙련된다면 학습은 훨씬 더 빨리 진행될 것입니다.

5, 우리가 공장을 방문하면 무료 교육을 제공해 주시겠습니까?

전적으로! 우리 공장에서 열리는 교육에 귀하를 초대합니다.

6. 지불 조건은 무엇입니까?

T/T, MoneyGram, 웨스턴 유니온, 페이팔 등





사양:



총 전력	5200W
탑히터	1200W
바닥 히터	2차 1200W, 3차 IR 히터 2700W
전압	AC220V/110V±10% 50Hz
공급 시스템	칩 자동 공급 시스템
작동 모드	두 가지 모드: 수동 및 자동, 자유롭게 선택하세요! HD 터치 스크린, 지능형 인간-기계, 디지털 시스템 설정.
온도 프로파일 저장	50,000개 그룹(그룹 수 무제한)
광학 CCD 카메라 렌즈	BGA 칩을 선택하고 배치하기 위한 자동 확장 및 접기
카메라 배율	180만 픽셀
작업대 미세 조정:	앞으로/뒤로 ±15mm, 오른쪽/왼쪽으로 ±15mm
배치 정확도:	±0.015mm
Bga 포지셔닝	레이저 위치 지정, PCB 및 BGA의 빠르고 정확한 위치 지정
PCB 위치	지능형 위치 지정, "5포인트 지원" + V-홈 PCB 브래킷 + 범용 고정 장치를 사용하여 PCB를 X, Y 방향으로 조정할 수 있습니다.
조명	대만 LED 작업등, 각도 조절 가능
온도 조절	K 센서, 폐쇄 루프, PLC 제어
온도 정확도	±2도
PCB 크기	최대 450×400mm 최소 22×22mm
BGA 칩	1x1 - 80x80mm
최소 칩 간격	0.015mm
외부 온도 센서	1개
치수	L740×W630×H710mm
순중량	70KG
