전화 수리 PS3 BGA 재작업 스테이션

◆ 고급 기능
① 상단 열기 흐름은 모든 칩의 요구 사항을 충족하도록 조정 가능합니다.
② 자동으로 납땜 제거, 장착 및 납땜이 수행됩니다.
③ 적외선 레이저 포지셔닝이 내장되어 PCB의 빠른 포지셔닝을 돕습니다.
④ 상단 가열 헤드와 장착 헤드 2 in 1 디자인.
⑤ 압력 테스트 장치가 내장된 마운팅 헤드로 PCB가 부서지는 것을 방지합니다.
⑥ 마운팅 헤드에 진공이 내장되어 납땜 제거가 완료된 후 BGA 칩을 자동으로 픽업합니다.

문의 보내기

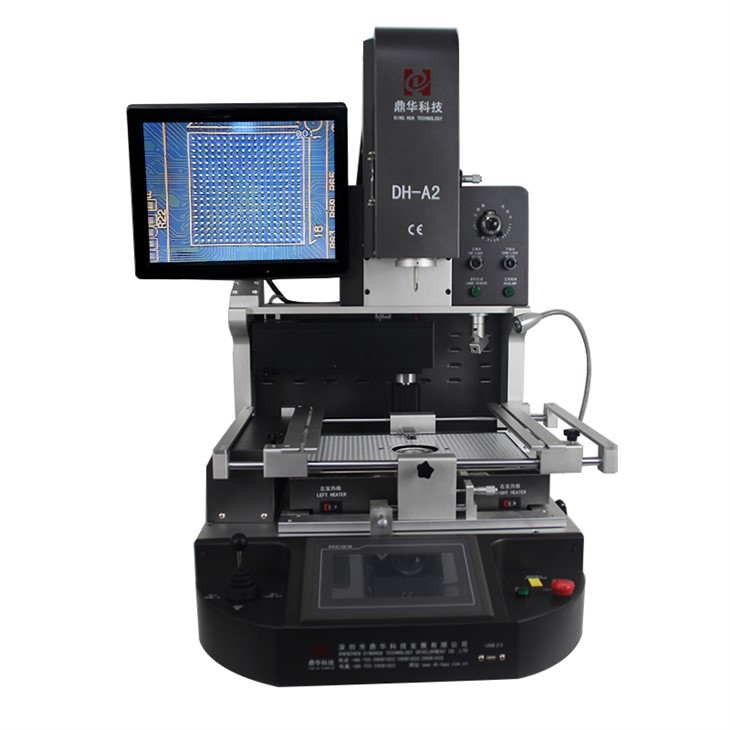

Dinghua BGA 재작업 스테이션 DH-A2

설명

전화 수리 PS3 BGA 재작업 스테이션

기능 요약

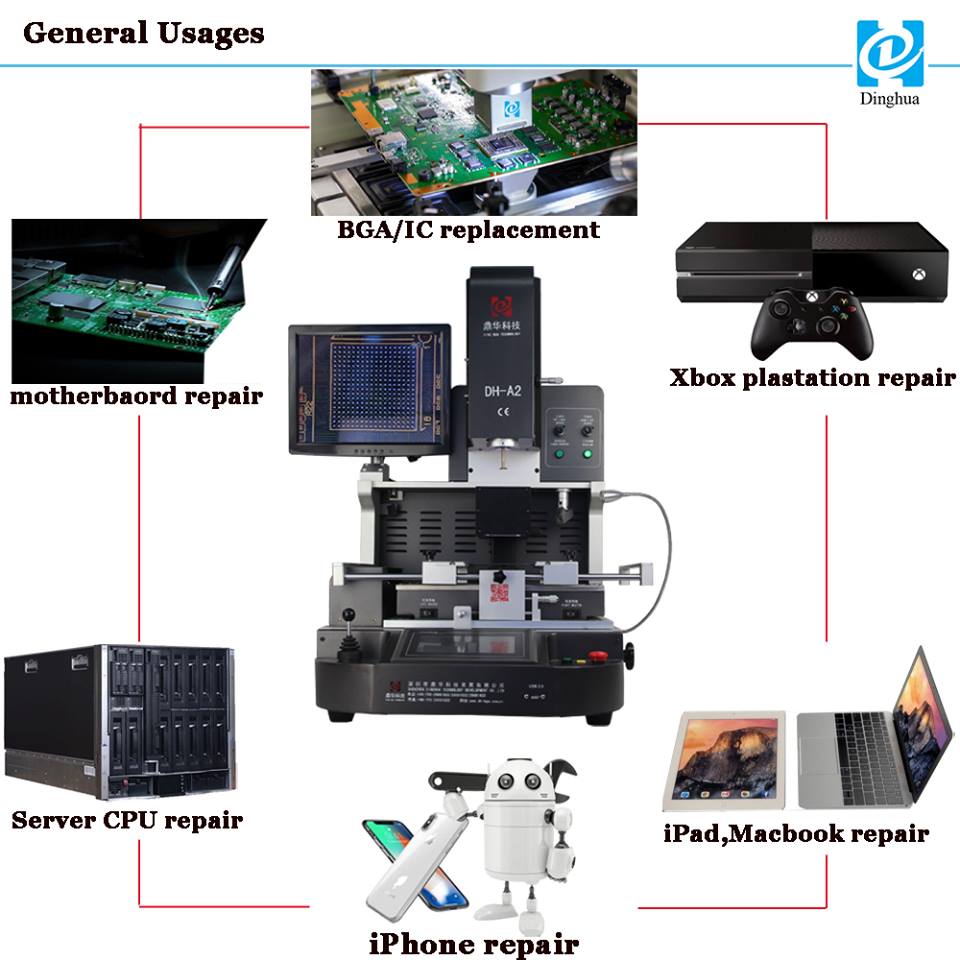

☞ 노트북, PS3, PS4, XBOX360, 휴대폰, 컴퓨터, TV, 컴퓨터 등의 칩 레벨 수리에 널리 사용됩니다.

제어 보드 등
☞ BGA, CCGA, QFN, CSP, LGA, SMD, LED 등 재작업
☞ 자동 디솔더링, 마운팅 및 솔더링, 디솔더링 완료 시 자동으로 칩을 픽업합니다.
☞ BGA 및 부품을 정밀하게 실장하기 위한 HD CCD Optical Alignment 시스템입니다.

☞ BGA 장착 정도는 0.01mm 이내, 수리 성공률은 99.9%입니다.
☞ BGA 칩 및 마더보드의 빠른 포지셔닝을 위한 레이저 포지셔닝.
☞ 우수한 안전 기능과 비상 보호 기능을 갖추고 있습니다.
☞ 사용자 친화적인 조작, 다기능 인체공학적 시스템.

아니요.	명세서	설명
1	총 전력	5300w
2	독립히터 3개	상단 열기 1200w, 하단 열기 1200w, 하단 적외선 예열 2700w
3	전압	AC220V±10% 50/60Hz
4	전기부품	7'' 터치 스크린 + 고정밀 지능형 온도 제어 모듈 + 스테퍼 모터 드라이버 + PLC + LCD 디스플레이 + 고해상도 광학 CCD 시스템 + 레이저 포지셔닝
5	온도 조절	K-센서 폐쇄 루프 + PID 자동 온도 보상 + 온도 모듈, 온도 정확도 ±2도 이내.
6	PCB 포지셔닝	V 홈 + 범용 고정 장치 + 이동식 PCB 선반
7	적용 가능한 PCB 크기	최대 370x410mm 최소 22x22mm
8	적용 가능한 BGA 크기	2x2mm~80x80mm
9	치수	600x700x850mm(길이너비높이)
10	순중량	70kg

포장 및 배송

게임 콘솔 수리를 위한 몇 가지 기술:

게임기 제품을 처음 수리할 때 주의할 점은 무엇인가요? 성공적으로 할 수 있다면

처음으로 게임 콘솔 제품을 수리하는 것은 의심할 여지 없이 자신에게 큰 격려가 될 것입니다.

완전히 조용한 결함, 간단한 전원 회로 등 수리하기 쉬운 결함을 선택해야 합니다. 일부의 경우

장애, 처리하기 어려운 장애에 대해서는 일시적으로 건드릴 수 없습니다.

2. 오락기 수리 방법을 배우려면 어떤 종류의 전기 납땜 인두를 구입해야 합니까? BGA 재작업 스테이션

전문 기술자나 엔지니어가 수리하는 데 필요한 장비입니다.

3. 용접기술의 연습방법. 용접기술은 간단해 보이지만 사실 땜납을 용접하는 것은 쉬운 일이 아닙니다.

관절이 좋아. 이런 연습은 단계별로 이루어져야 합니다. 먼저 얇은 연선을 10등분으로 자르고 납땜하세요.

그들을 원으로 만듭니다. 그런 다음 여러 가닥의 와이어 중 하나를 꺼내서 10개 섹션으로 나누고 원형으로 용접합니다. 후에

납땜 와이어 실습을 통과한 후 납땜 부품 및 회로 기판으로 이동합니다.

4. 납땜 인두 끝이 주석에 달라붙지 않는 이유는 무엇입니까? 납땜인두가 타서 죽으면 주석에 달라붙지 않습니다. 이는 다음과 같습니다.

납땜 인두를 사용하지 않고 오랫동안 전원이 켜져 있습니다. 이때 납땜의 전원을 분리한 후

인두 끝부분이 구리색이 될 때까지 줄로 갈은 후 납땜 인두의 전원을 켜세요. 납땜 후

인두가 뜨거우면 그 위에 로진을 바르고 그 위에 땜납을 바르면 땜납이 인두 끝 전체를 덮을 수 있습니다.

그러면 사용할 수 있습니다.

5. 어떤 종류의 멀티미터를 구입하는 것이 더 낫습니까? 멀티미터는 MF 78 멀티미터와 같이 단 수십 위안에 구입할 수 있습니다.
